Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм [ОВЕН Гильза защитная ГЗ.6,3]

Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм [ОВЕН Гильза защитная ГЗ.6,3]

Файлы

Описание товара

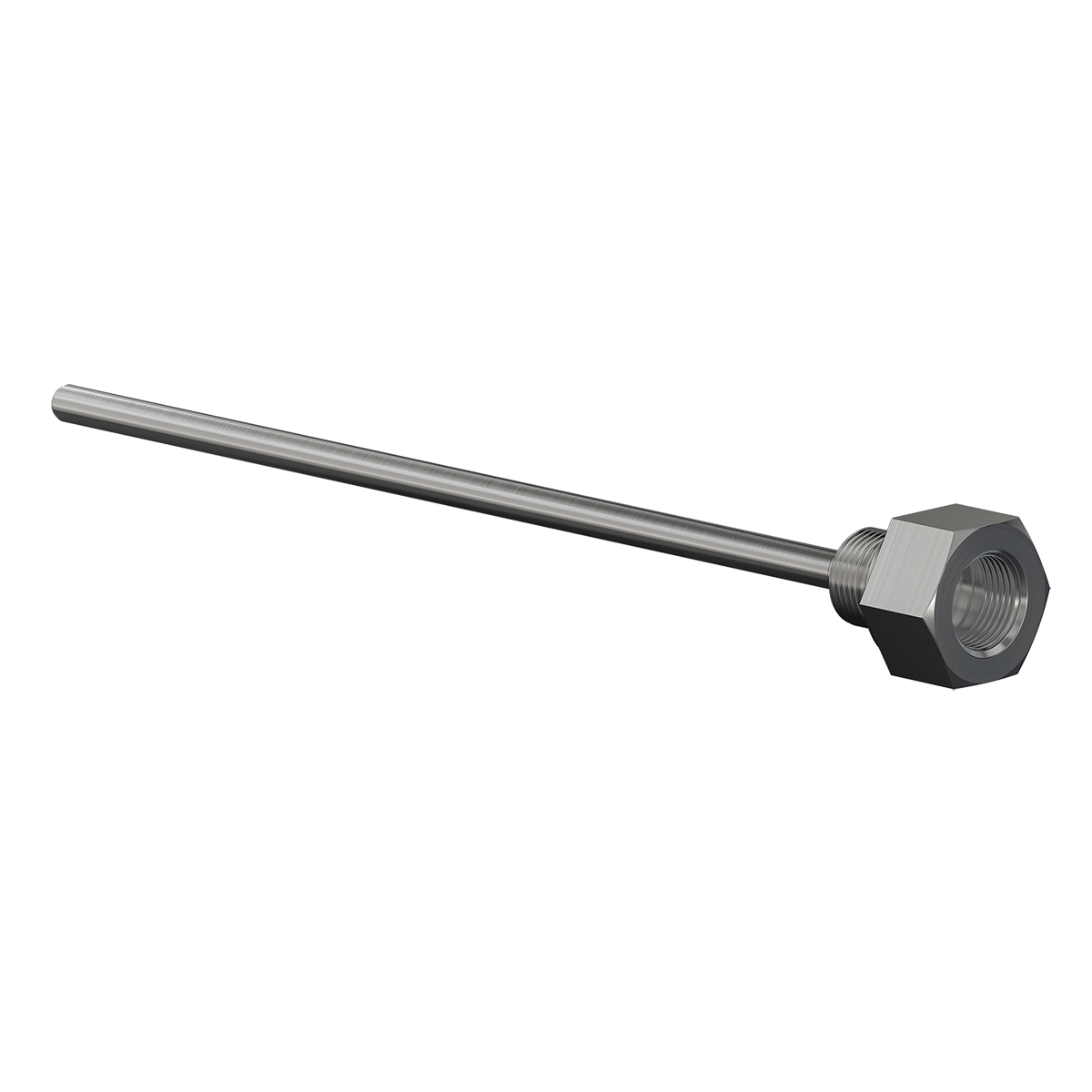

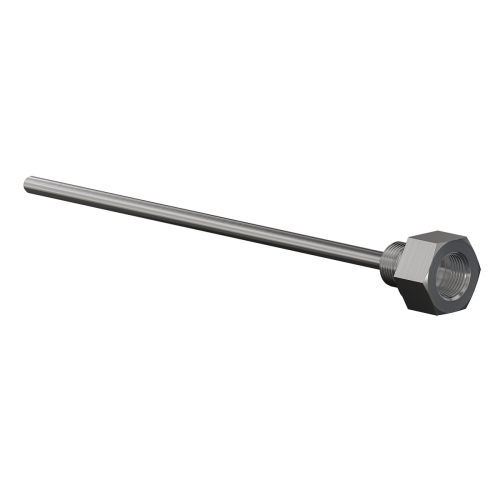

Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм.

Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы.

Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
Защита монтажной части датчика от механического воздействия рабочей среды.
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.

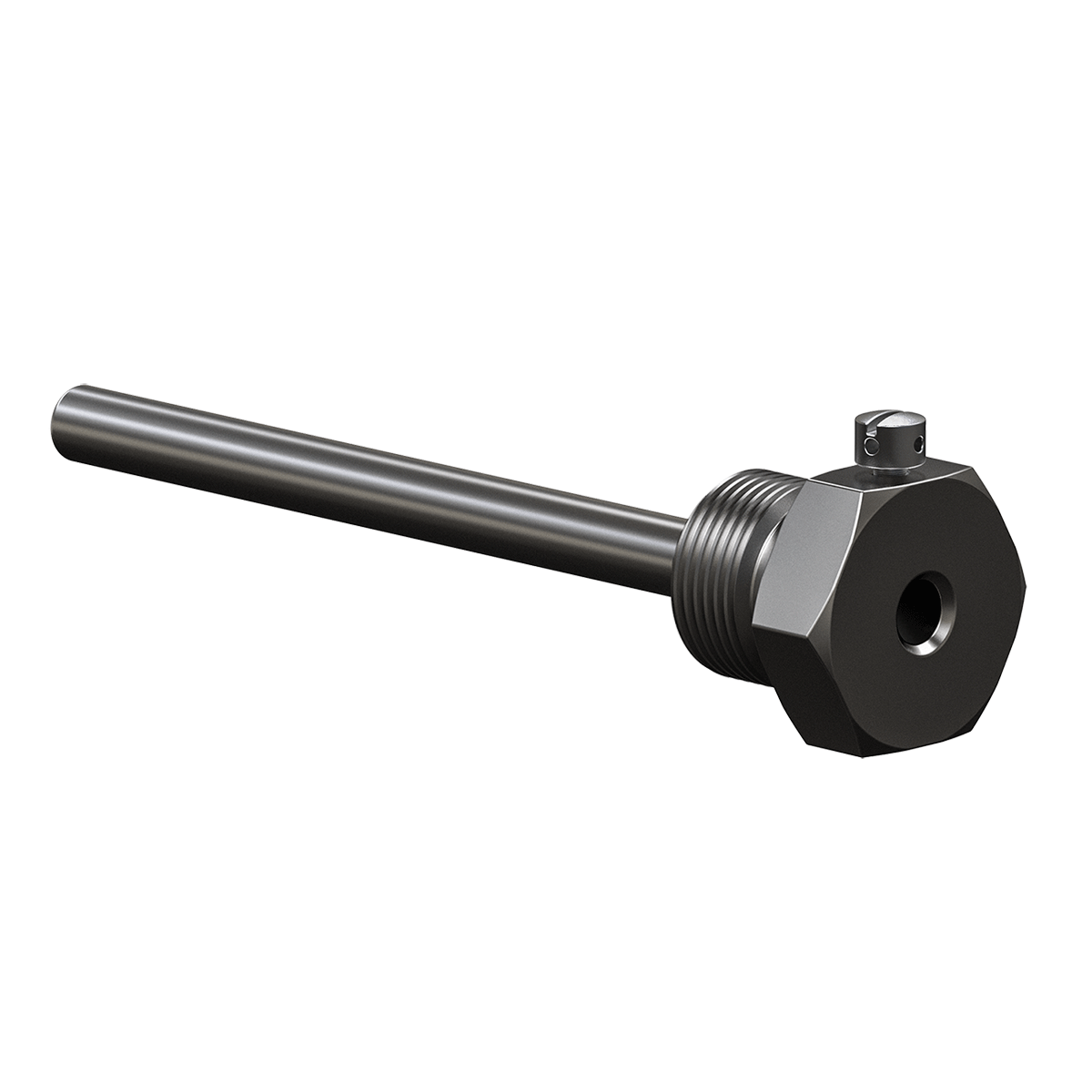

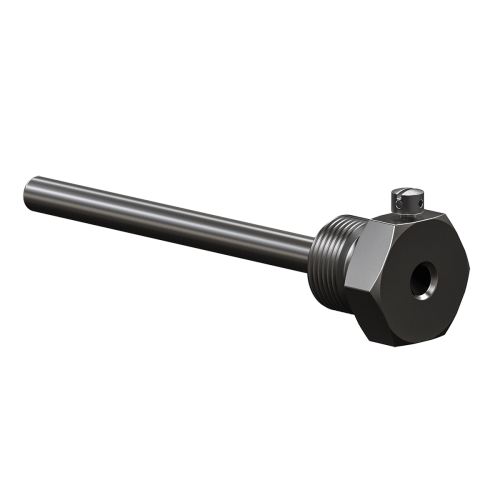

Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом.
Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы.

Температура эксплуатации: до +200 °С.
Плотность рабочей среды: до 1000 кг/м3
Давление рабочей среды: до 6,3 МПа.
Скорость потока для воды:
- не более 4 м/с – для гильз с вылетом* до 250 мм.
Скорость потока для пара:
- не более 80 м/с – для гильз с вылетом до 127 мм;
- не более 46 м/с – для гильз с вылетом от 130 до 250 мм.

* вылет – это фактический размер гильзы, находящийся в потоке.

Материалы деталей, контактирующих с рабочей средой:

Для датчиков с диаметром 5 мм (ДТС214, 314, 414, 3014)

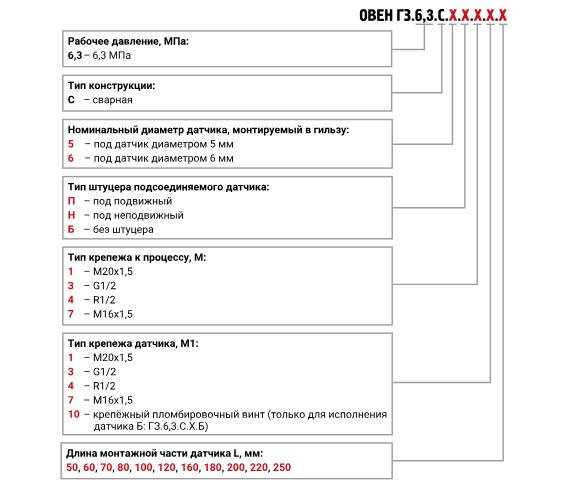

Конструктивное исполнение	Обозначение при заказе	М	Длина монтажной части датчика L, мм
	ГЗ.6,3.С.5.Б.1.10.L	М20×1,5	50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250
	ГЗ.6,3.С.5.Б.3.10.L	G1/2
	ГЗ.6,3.С.5.Б.4.10.L	R1/2
	ГЗ.6,3.С.5.Б.7.10.L	М16×1,5

Для датчиков с диаметром 6 мм (ДТС012, 013, 094, 515)
Конструктивное исполнение	Обозначение при заказе	М	Длина монтажной части датчика L, мм
	ГЗ.6,3.С.6.Б.1.10.L	М20×1,5	50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250
	ГЗ.6,3.С.6.Б.3.10.L	G1/2
	ГЗ.6,3.С.6.Б.4.10.L	R1/2
	ГЗ.6,3.С.6.Б.7.10.L	М16×1,5

Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3044, 3194)
Конструктивное исполнение	Обозначение при заказе	М	М1	Длина монтажной части датчика L, мм
	ГЗ.6,3.С.5.Н.1.1.L	М20×1,5	М20×1,5	50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250
	ГЗ.6,3.С.5.Н.1.3.L		G1/2
	ГЗ.6,3.С.5.Н.1.4.L		R1/2
	ГЗ.6,3.С.5.Н.3.1.L	G1/2	М20×1,5
	ГЗ.6,3.С.5.Н.3.3.L		G1/2
	ГЗ.6,3.С.5.Н.3.4.L		R1/2
	ГЗ.6,3.С.5.Н.4.1.L	R1/2	М20×1,5
	ГЗ.6,3.С.5.Н.4.3.L		G1/2
	ГЗ.6,3.С.5.Н.4.4.L		R1/2
	ГЗ.6,3.С.5.Н.7.1.L	М16×1,5	М20×1,5
	ГЗ.6,3.С.5.Н.7.3.L		G1/2
	ГЗ.6,3.С.5.Н.7.4.L		R1/2

Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС032, 033, 124, 145)
Конструктивное исполнение	Обозначение при заказе	М	М1	Длина монтажной части датчика L, мм
	ГЗ.6,3.С.6.П.1.1.L	М20×1,5	М20×1,5	50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250
	ГЗ.6,3.С.6.П.1.3.L		G1/2
	ГЗ.6,3.С.6.П.1.7.L		М16×1,5
	ГЗ.6,3.С.6.П.3.1.L	G1/2	М20×1,5
	ГЗ.6,3.С.6.П.3.3.L		G1/2
	ГЗ.6,3.С.6.П.3.7.L		М16×1,5
	ГЗ.6,3.С.6.П.4.1.L	R1/2	М20×1,5
	ГЗ.6,3.С.6.П.4.3.L		G1/2
	ГЗ.6,3.С.6.П.4.7.L		М16×1,5
	ГЗ.6,3.С.6.П.7.1.L	М16×1,5	М20×1,5
	ГЗ.6,3.С.6.П.7.3.L		G1/2
	ГЗ.6,3.С.6.П.7.7.L		М16×1,5

Для датчиков с диаметром 6 мм с приварным штуцером (ДТС042, 043, 054, 194, 505, 3042)
Конструктивное исполнение	Обозначение при заказе	М	М1	Длина монтажной части датчика L, мм
	ГЗ.6,3.С.6.Н.1.1.L	М20×1,5	М20×1,5	50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250
	ГЗ.6,3.С.6.Н.1.3.L		G1/2
	ГЗ.6,3.С.6.Н.1.7.L		М16×1,5
	ГЗ.6,3.С.6.Н.3.1.L	G1/2	М20×1,5
	ГЗ.6,3.С.6.Н.3.3.L		G1/2
	ГЗ.6,3.С.6.Н.3.4.L		R1/2
	ГЗ.6,3.С.6.Н.3.7.L		М16×1,5
	ГЗ.6,3.С.6.Н.4.1.L	R1/2	М20×1,5
	ГЗ.6,3.С.6.Н.4.3.L		G1/2
	ГЗ.6,3.С.6.Н.4.4.L		R1/2
	ГЗ.6,3.С.6.Н.4.7.L		М16×1,5
	ГЗ.6,3.С.6.Н.7.1.L	М16×1,5	М20×1,5
	ГЗ.6,3.С.6.Н.7.3.L		G1/2
	ГЗ.6,3.С.6.Н.7.7.L		М16×1,5

Характеристики

Прочие
Артикул	ОВЕН Гильза защитная ГЗ.6,3
Оригинальная цена из выгрузки	1525.2
