Оптические датчики KIPPRIBOR серии ОА18

Файлы

Руководство по эксплуатации KIPPRIBOR ОК30, ОК50 и ОА18

Декларация о соответствии на датчики OA, OK, OF, AP, OU

Описание товара

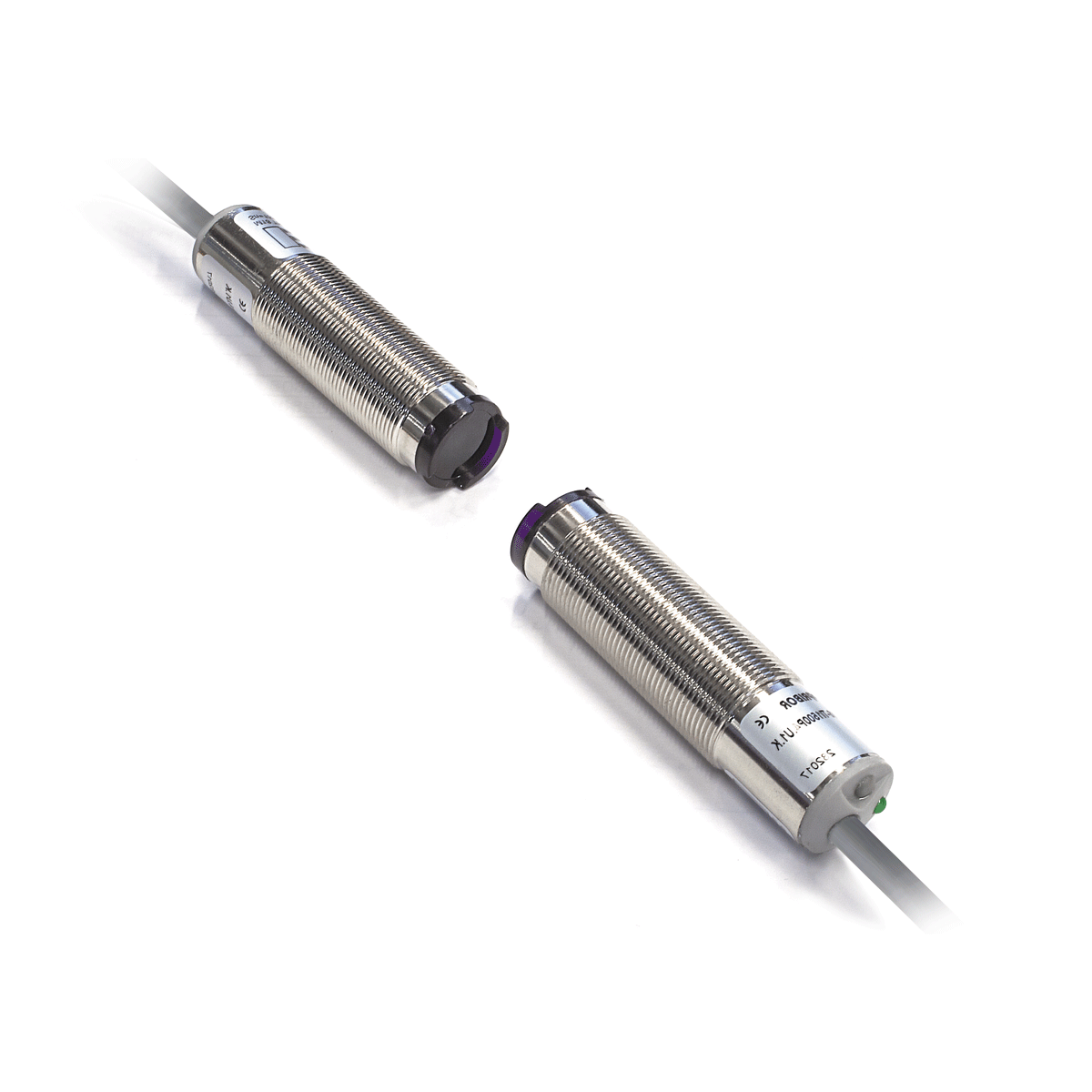

Оптический датчик KIPPRIBOR ОА18 – оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием.

Преимущества датчиков серии ОА18:

Отсутствие непосредственного контакта с объектом.
Большие расстояния срабатывания.
Наличие в серии трех типов датчиков (диффузного, рефлекторного и барьерного типа).
В состав серии входят датчики с дополнительными опциями.

Области использования датчиков KIPPRIBOR ОА18

Машиностроение.
Производственные и фасовочные линии.
Системы световых барьеров безопасности.

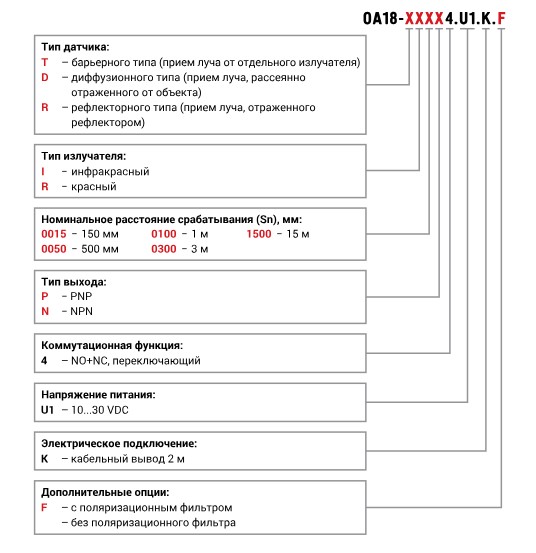

Таблица выбора

Тип датчика	Габаритный чертеж	Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Модификация
Диффузный		10…30 VDC	NPN четырехпроводная	NO+NC	0,15 м	OA18-DI0015N4.U1.K
			PNP четырехпроводная			OA18-DI0015P4.U1.K
			NPN четырехпроводная		0,5 м	OA18-DI0050N4.U1.K
			PNP четырехпроводная			OA18-DI0050P4.U1.K
Рефлекторный			NPN четырехпроводная		1 м	OA18-RR0100N4.U1.K.F
			PNP четырехпроводная			OA18-RR0100P4.U1.K.F
			NPN четырехпроводная		3 м	OA18-RI0300N4.U1.K
			PNP четырехпроводная			OA18-RI0300P4.U1.K
Барьерный			NPN четырехпроводная		15 м	OA18-TI1500N4.U1.K
			PNP четырехпроводная			OA18-TI1500P4.U1.K

Для работы датчиков OA18-R необходим рефлектор KIPPRIBOR OR51-S (квадратный) или OR83-R (круглый) (поставляется отдельно).

Характеристики

Прочие

Параметр	Значение
Модификация	ОА18-T	ОА18-D	ОА18-R
Тип датчика	Барьерного типа	Диффузного типа	Рефлекторного типа
Диаметр датчика	18 мм
Расстояние срабатывания номинальное (Sn)	15 м	0,15 м; 0,5 м	1 м; 3 м
Гистерезис переключения	≤15% от Sr*
Точность повторения	±10% от Sn
Тип выхода	NPN / PNP
Коммутационная функция	NO+NC (переключающий контакт)
Напряжение питания	10…30 VDC
Максимальный ток нагрузки	200 мА
Падение напряжения	≤ 2,5 V
Потребляемый ток	≤ 30мА
Время отклика	1 мс
Источник излучения	ИК диод (880нм)		ИК диод (880 нм) Красный диод (650 нм)**
Допустимое внешнее освещение	≤ 10000 люкс
Электрическая прочность изоляции	500 VDC в течение 1 мин
Степень защиты	IP67
Защита от короткого замыкания	Есть
Защита от обратной полярности	Есть
Защита от перегрузки	Есть
Регулировка чувствительности	С помощью потенциометра
Индикация срабатывания	Светодиодная
Электрическое подключение	Кабельный вывод 2 м
Виброутойчивость	10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z в течение 30 мин
Ударопрочность	30G 6 раз в координатах X, Y, Z
Температура окружающей среды	-25…+55 °С
Влажность окружающей среды	35…85 %
Материал корпуса	Латунь никелированная
Масса	120 г

* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа
** - модификации с поляризационным фильтром
