ПДУ поплавковые сигнализаторы уровня с кабельным выводом [ОВЕН ПДУ]

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня выпускаются в общепромышленном и .

Отличительные особенности

• Сигнализация от 1 до 3 уровней жидкости.

• Длина штока от 50 мм до 3 метров.

• Присоединение: резьба М10×1,5 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3).

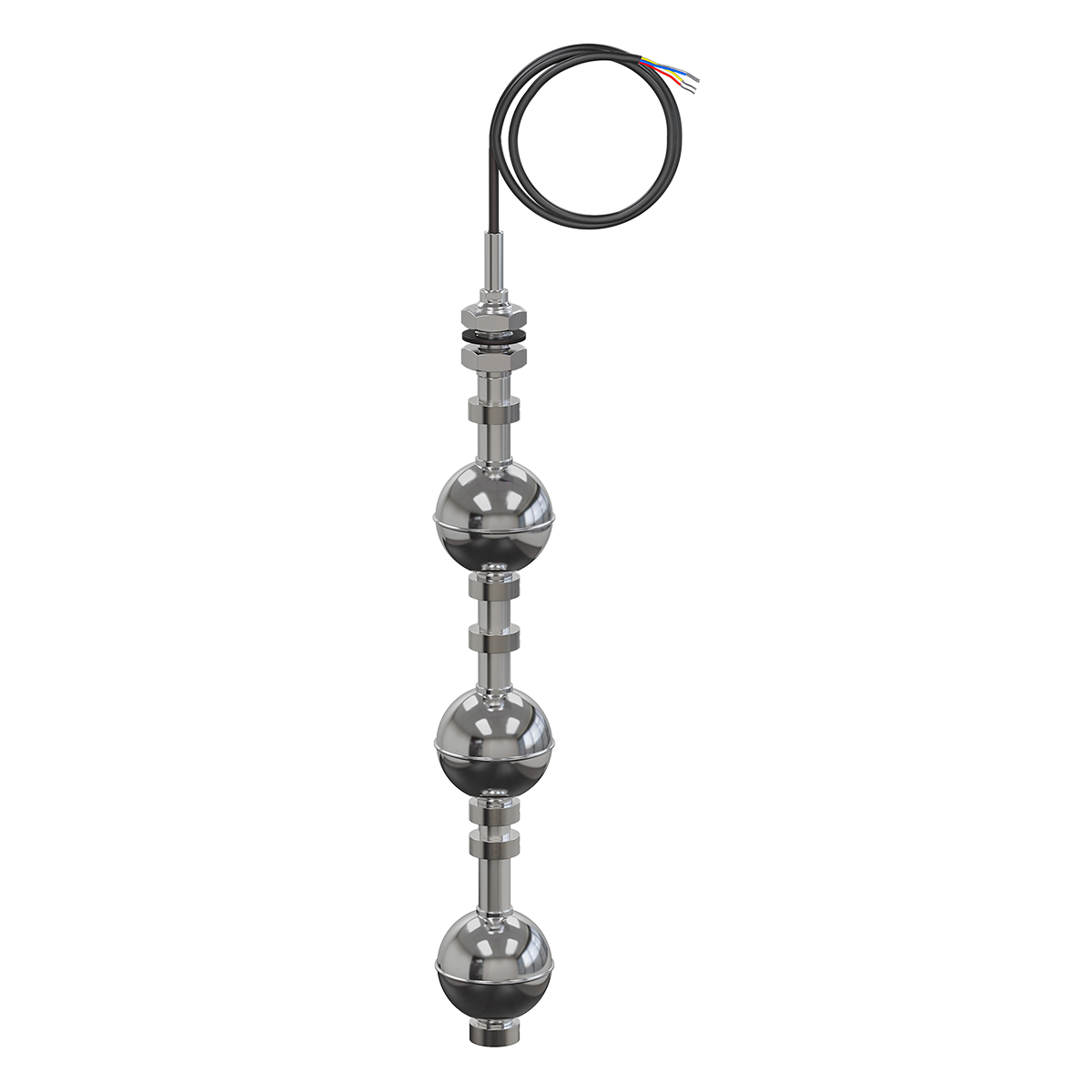

• Подходят для работы с вязкими жидкостями (ПДУ-3).

• Искрозащита 0Ex ia IIC T4 Х ()
• Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров.

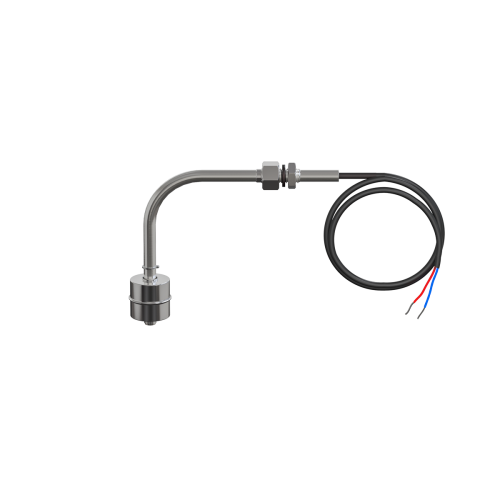

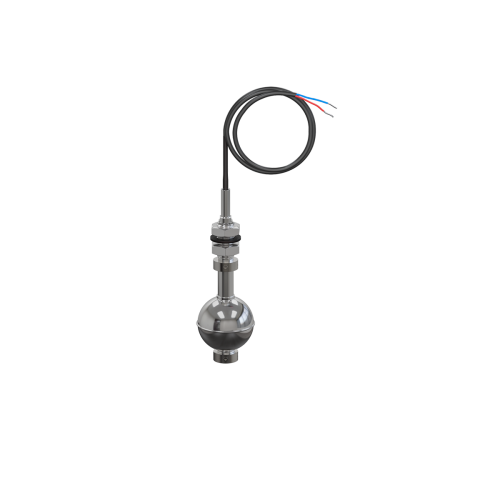

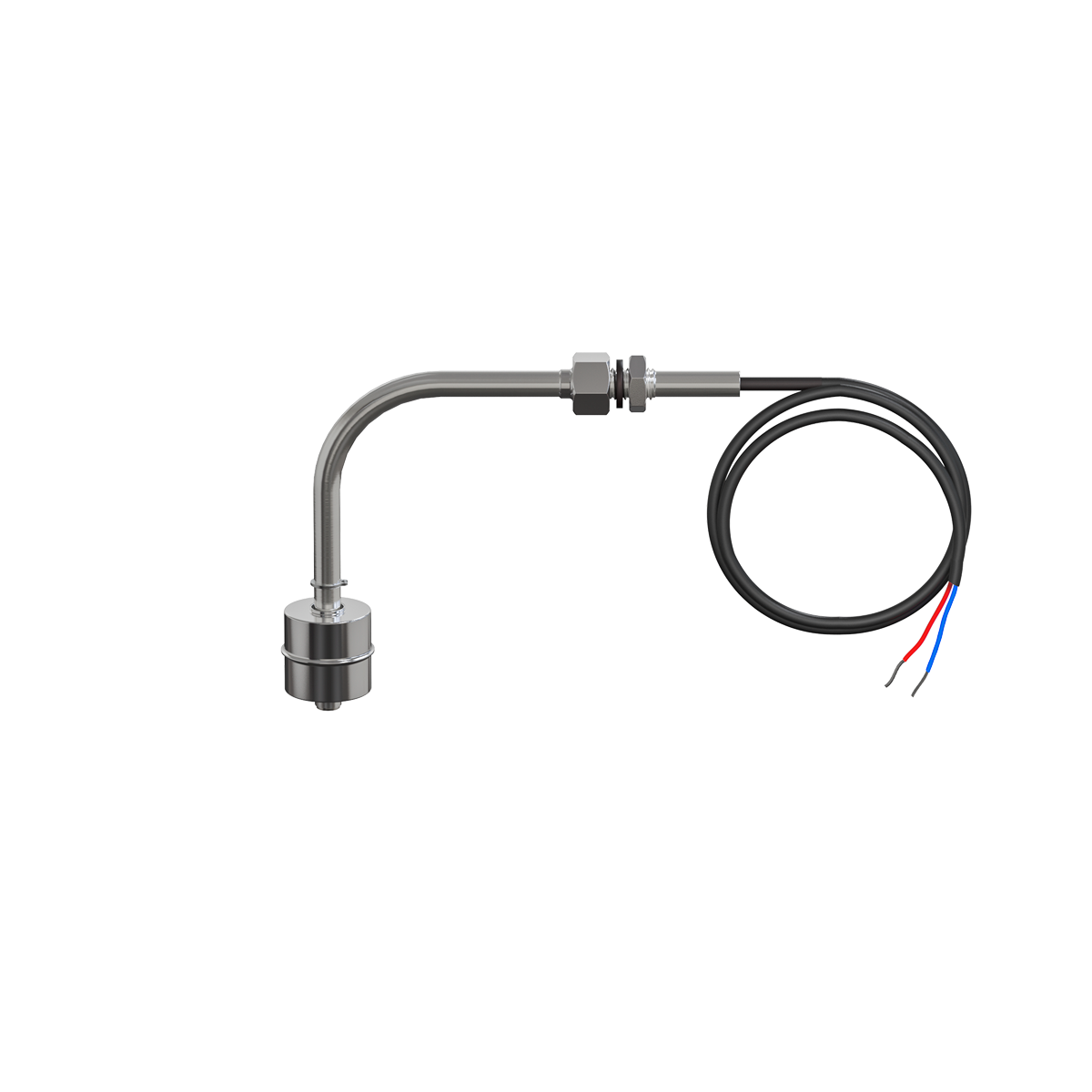

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

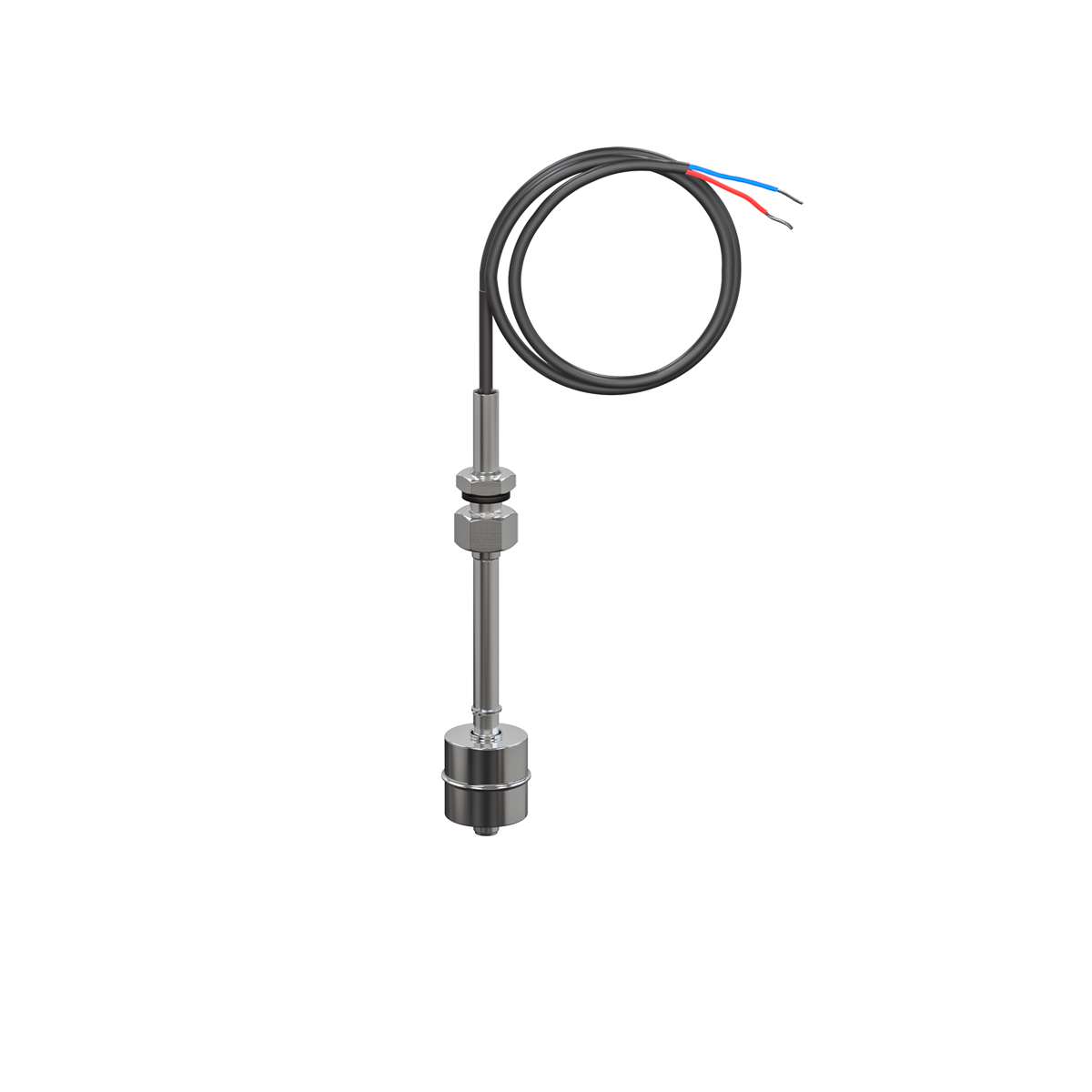

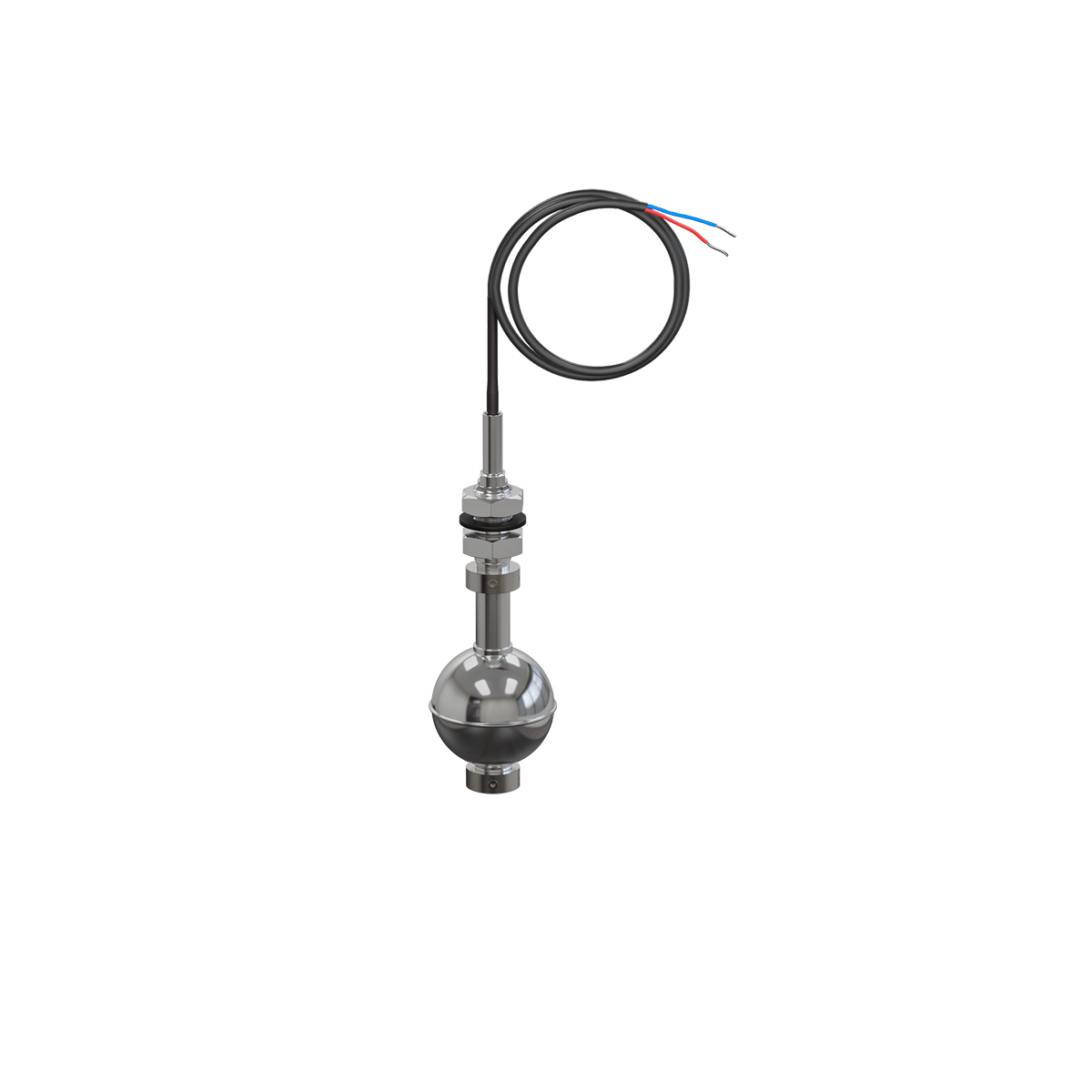

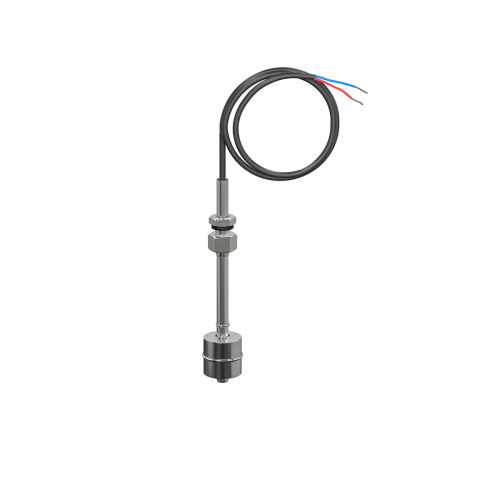

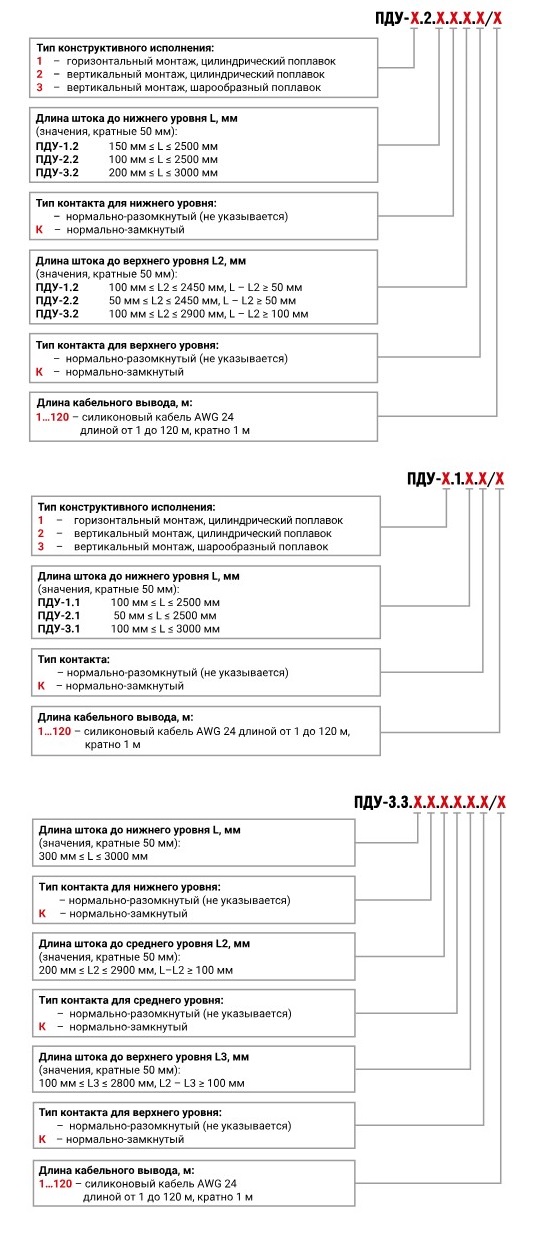

Модификации одноуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

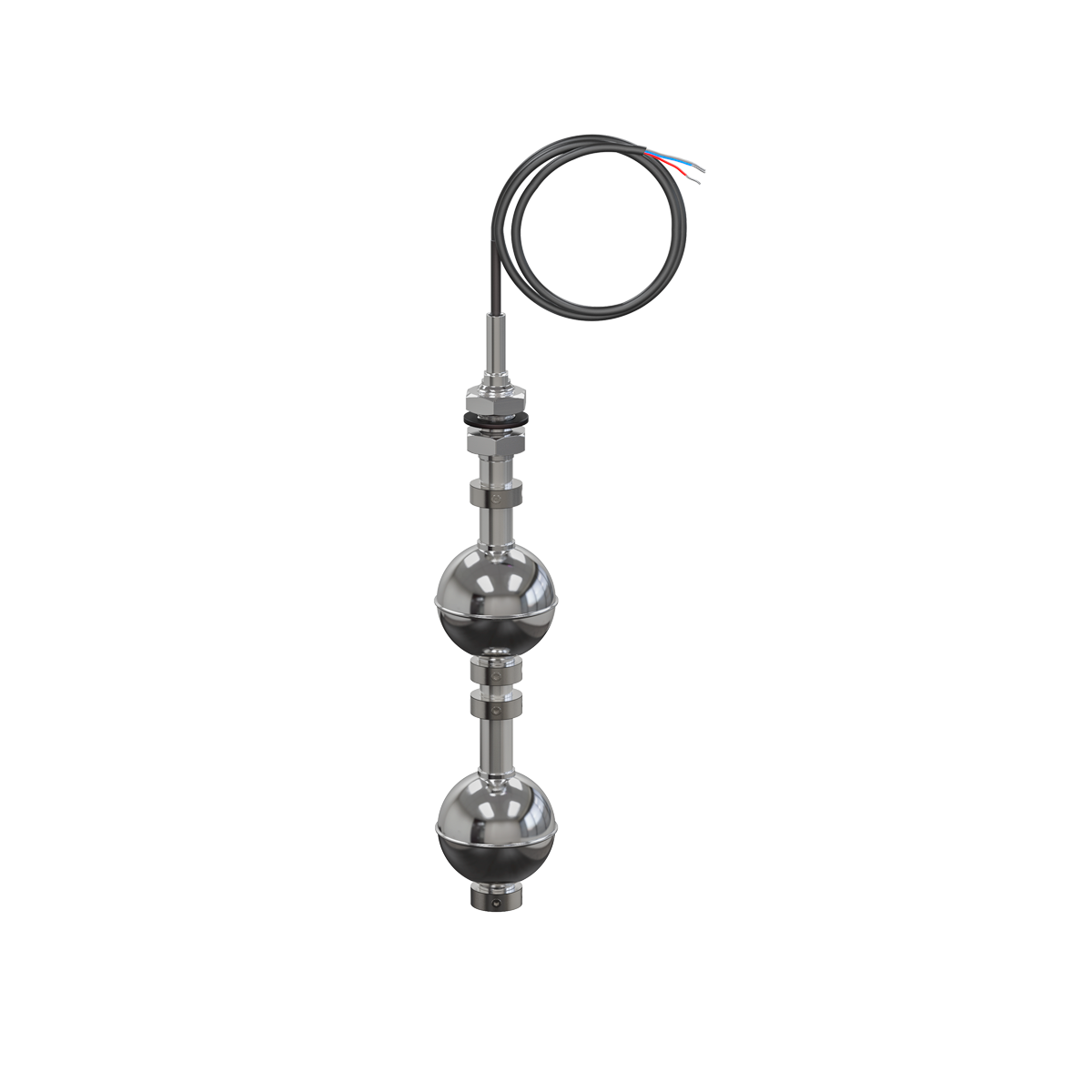

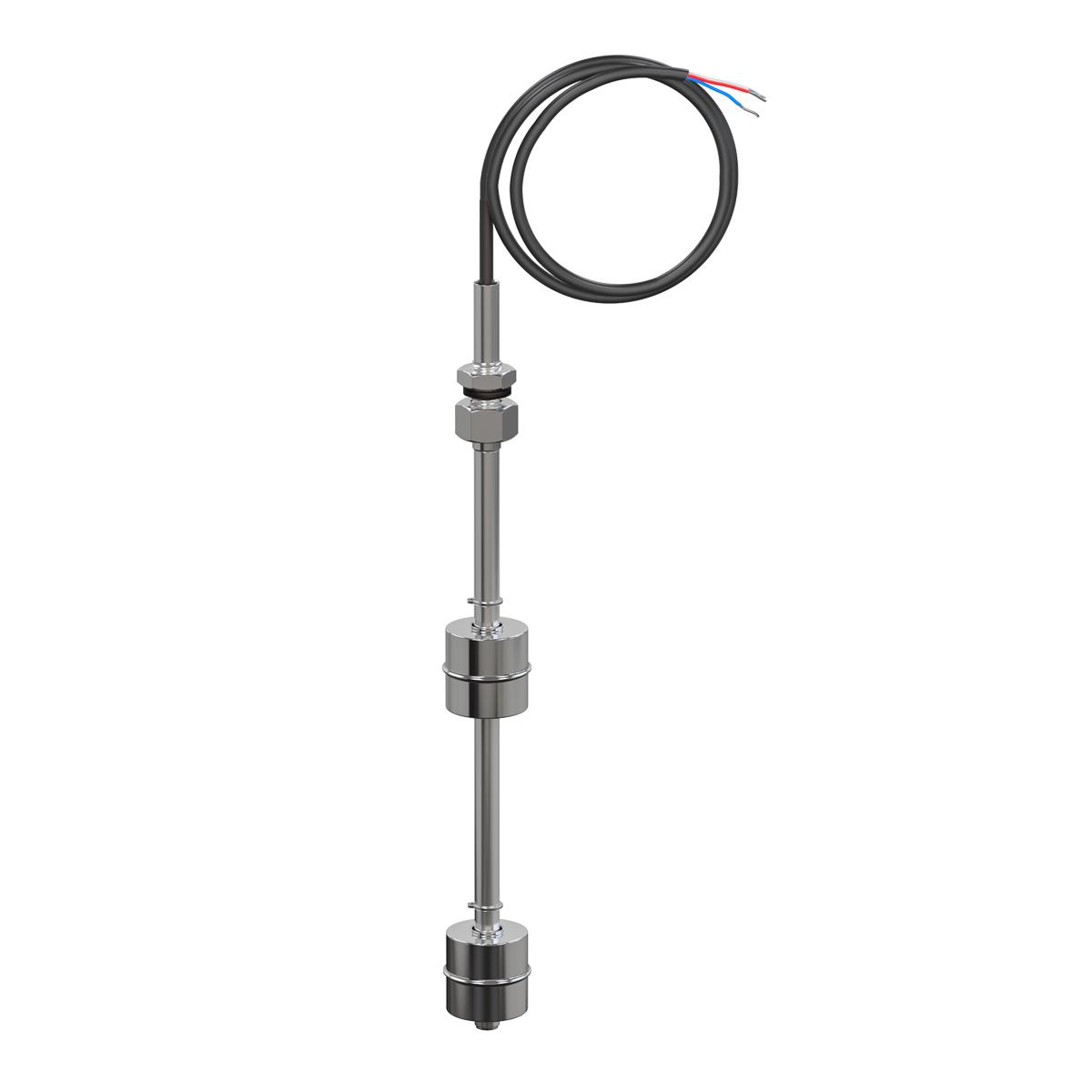

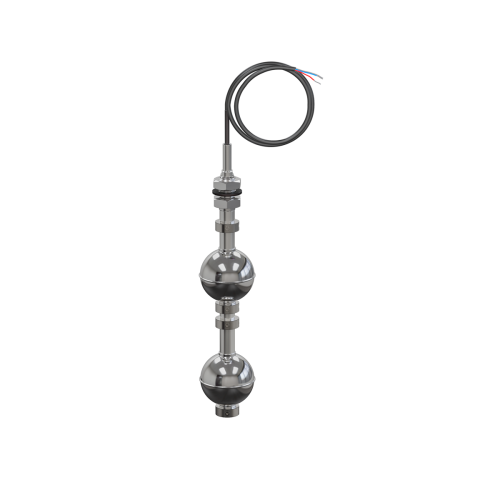

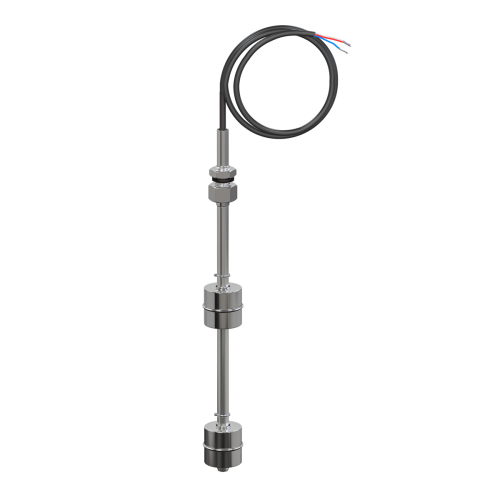

Модификации двухуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

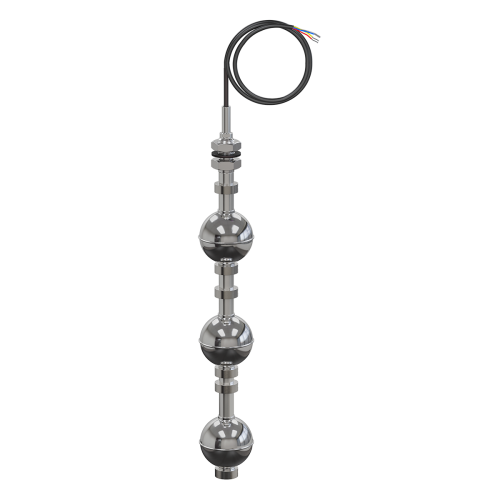

Модификации трехуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1. - Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
