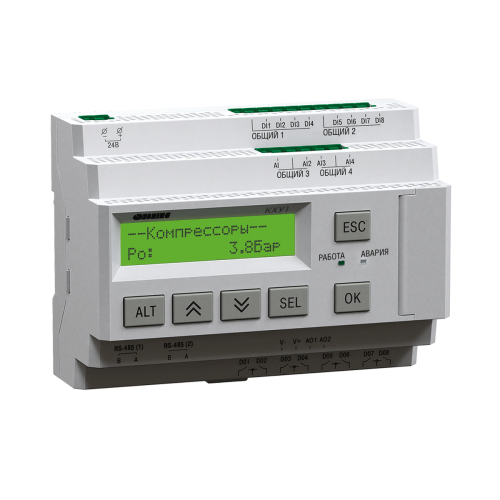

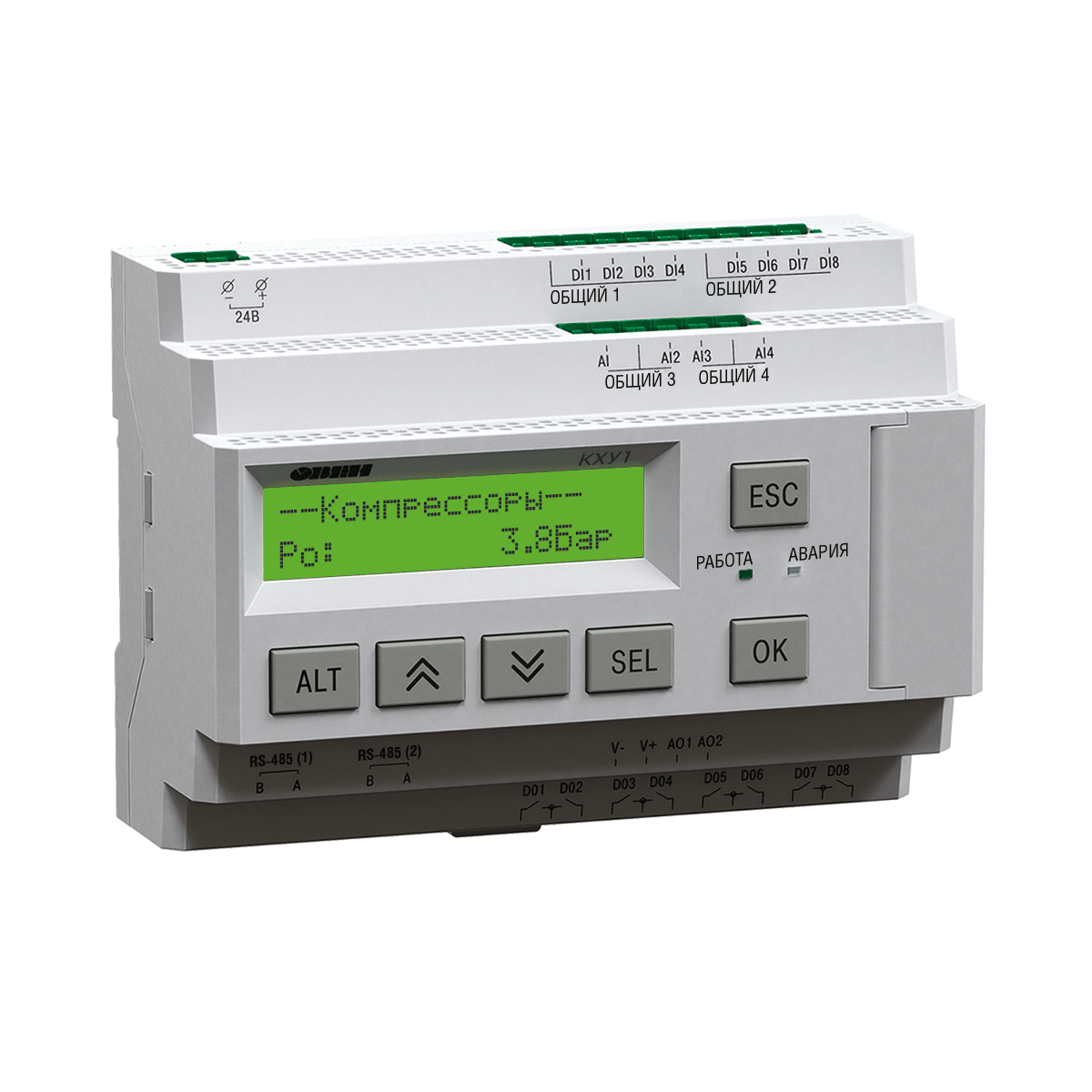

КХУ1 контроллер для управления холодильными установками

КХУ1 контроллер для управления холодильными установками

Файлы

Руководство по эксплуатации КХУ1

Руководство по эксплуатации (краткое) КХУ1

Руководство по эксплуатации (краткое) КХУ1-230.DS

Декларация о соответствии на КХУ1

Owen Configurator®

Описание товара

Производите холодильные установки?

Для вас действуют специальные условия на покупку контроллера КХУ1

Заполнить форму

КХУ1 — параметрический контроллер для управления производительностью компрессоров и конденсатора в составе центральной холодильной машины. Прибор регулирует давление или температуру испарения и конденсации, обеспечивая круговой прогон хладагента.

КХУ1 разработан совместно с экспертами холодильной отрасли и замещает решения зарубежных производителей.

Запуск контроллера не требует программирования: при первичной настройке достаточно указать количество ступеней, способ управления ими, параметры защит, тип хладагента и другие параметры системы.

Контроллер КХУ1 используется для автоматизации средне- и низкотемпературных холодильных агрегатов в ритейле, для камер и складов хранения, а также в химической, фармацевтической, пищевой и перерабатывающей промышленности. Благодаря возможности тиражирования настроек он идеально подходит для серийных производителей централей.

Модификация контроллера КХУ1-230.DS предназначена для работы с компрессорами технологии Digital Scroll. Управление перепускным соленоидом компрессора реализовано с помощью симисторного выхода прибора. Это даёт плавное регулирование холодопроизводительности без изменения скорости вращения двигателя и подходит для применения в дата-центрах, коммерческом холоде, лабораториях и системах технологического охлаждения.

Преимущества

Характеристики

Прочие

Технические характеристики

Наименование	Значение
	КХУ1-230	КХУ1-24
Питание
Диапазон напряжения питания	~90…264 В (номинальное ~230 В, при 47…63 Гц)	=19…30 В (номинальное =24 В)
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями прибора	2830 В	1780 В
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	Есть	—
Выходное напряжение встроенного источника питания постоянного тока	24 ± 3 В	—
Ток нагрузки встроенного источника питания, не более	100 мА	—
Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора	1780 В	—
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	159…264 В (переменный ток)	15…30 В (постоянный ток)
Ток «логической единицы»	0,75…1,5 мА	2…5 мА
Напряжение «логического нуля»	0…40 В	-3…+5 В
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции между дискретными входами и другими цепями прибора	2830 В
Аналоговые входы
Количество входов	4
Тип измеряемых сигналов	РТ1000 α = 0,00385 "1/°C (-200...+ 850 °C); 4...20 мА; NTC10K: R₂₅ = 10 кОм, "B_25/100 =" "3950 (-20… +125 °С)
Предел основной приведенной погрешности	±1,0 %
Время опроса входов, не более	10 мс
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств, тип	8 шт., электромагнитное реле (нормально-разомкнутые контакты)
Коммутируемое напряжение в нагрузке:
- для цепи постоянного тока, не более	30 В (резистивная нагрузка)
- для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosϕ>0,95; 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Групповая по 2 реле (1–2; 3–4; 5–6; 7–8)
Электрическая прочность изоляции между выходом и другими цепями прибора	2830 В
Дискретные выходы для модификации КХУ1-230.DS
Количество выходных устройств и их тип	6 шт, электромагнитные реле
Коммутируемое напряжение в нагрузке, не более	=30 В ~250 В
Гальваническая развязка	групповая по два реле
Номинальный ток нагрузки	3 А постоянный ток 5 А переменный ток
Количество выходных устройств и их тип	2 шт., симисторы
Максимальное напряжение нагрузки	~250 В с частотой 50 Гц и cosϕ>0,4
Гальваническая развязка	нет
Номинальный ток нагрузки	1 А
Аналоговые выходы
Количество выходных устройств, тип выходного сигнала	2 ЦАП, напряжение
Диапазон генерации напряжения	0…10 В
Напряжение питания	15…30 В, питание внешнее
Внешняя нагрузка, не менее	2 кОм
Гальваническая развязка	Есть (групповая)
Электрическая прочность изоляции	2830 В
Интерфейсы связи
Тип интерфейса, количество интерфейсных плат	RS-485, 2 шт.
Протокол связи	Modbus-RTU и Modbus-ASCII
Режим работы	Slave
Скорость передачи данных	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Электрическая прочность изоляции между RS-485 и другими цепями	1500 В
Индикация и элементы управления
Тип дисплея	Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов
Размеры дисплея	60×15 мм
Индикаторы	Два светодиодных индикатора (красный и зеленый)
Кнопки	6 шт.
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254–2015	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,6 кг
Средний срок службы	10 лет

Примеры схем подключений

Пример схемы подключения двух компрессоров, двух вентиляторов с индивидуальными сигналами защиты, реле общего высокого и низкого давления, дистанционный пуск по кнопке, реле аварии

Пример схемы подключения четырех компрессоров, четырех вентиляторов с общим сигналом защиты, реле общего высокого и низкого давления, дистанционный пуск по кнопке

Пример схемы подключения пяти компрессоров, пяти вентиляторов с индивидуальными сигналами защиты, дистанционный пуск по кнопке, сигнал дополнительного аварийного оповещения, сигнал для смещения уставки всасывания, функция Термостат, реле аварии

Пример схемы подключения трёх компрессоров с разгрузкой (по два разгрузчика на каждом компрессоре), четырёх вентиляторов с индивидуальными сигналами защиты, функция Термостат, функция Антизалив, реле аварии

Пример схемы подключения сигналов для управления ЦХМ с ведущим компрессором технологии Digital Scroll
