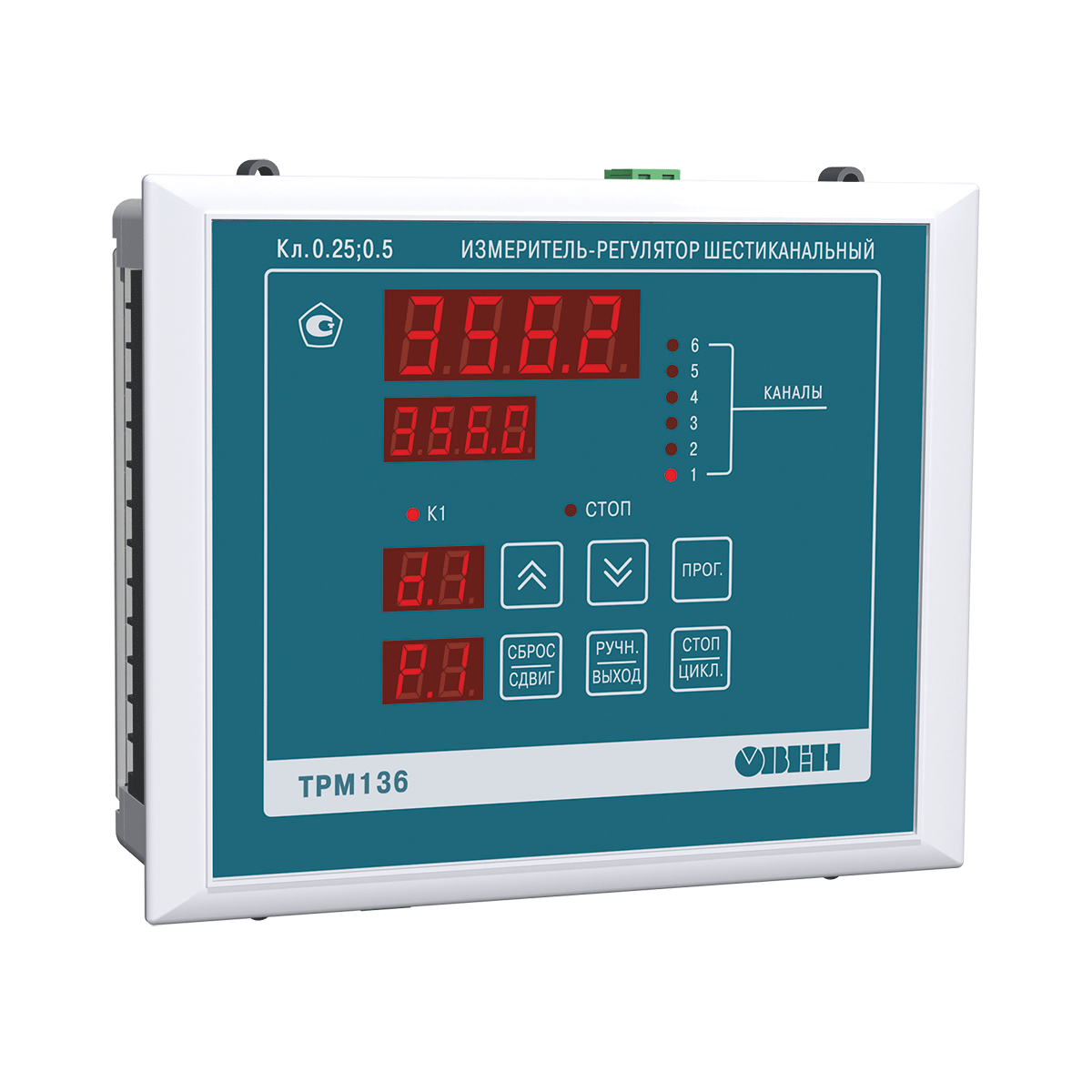

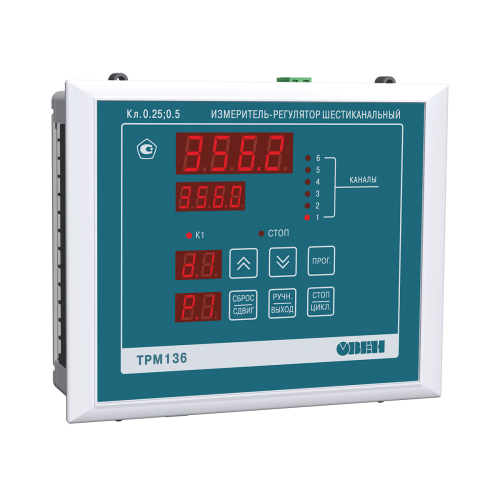

ТРМ136 шестиканальный регулятор с двухпозиционным управлением и RS-485 [ОВЕН ТРМ136]

ТРМ136 шестиканальный регулятор с двухпозиционным управлением и RS-485 [ОВЕН ТРМ136]

Артикул: ОВЕН ТРМ136

Файлы

Руководство по эксплуатации ТРМ136

Руководство по эксплуатации (краткое) ТРМ136

Сертификат средств измерений ТРМ136

Декларация о соответствии на ТРМ136

Сертификат средств измерений ТРМ136

Описание типа СИ ТРМ136

Свидетельство о типовом одобрении ТРМ136

Конфигуратор ТРМ136 / ТРМ138В

Конфигурации PR1-T и PR2-T для защиты сухих трансформаторов

22 814.40

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах.

Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключать все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.

Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.

Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или на ПК с помощью конфигуратора.

Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль подшипниковых узлов электродвигателя.

Функциональные возможности

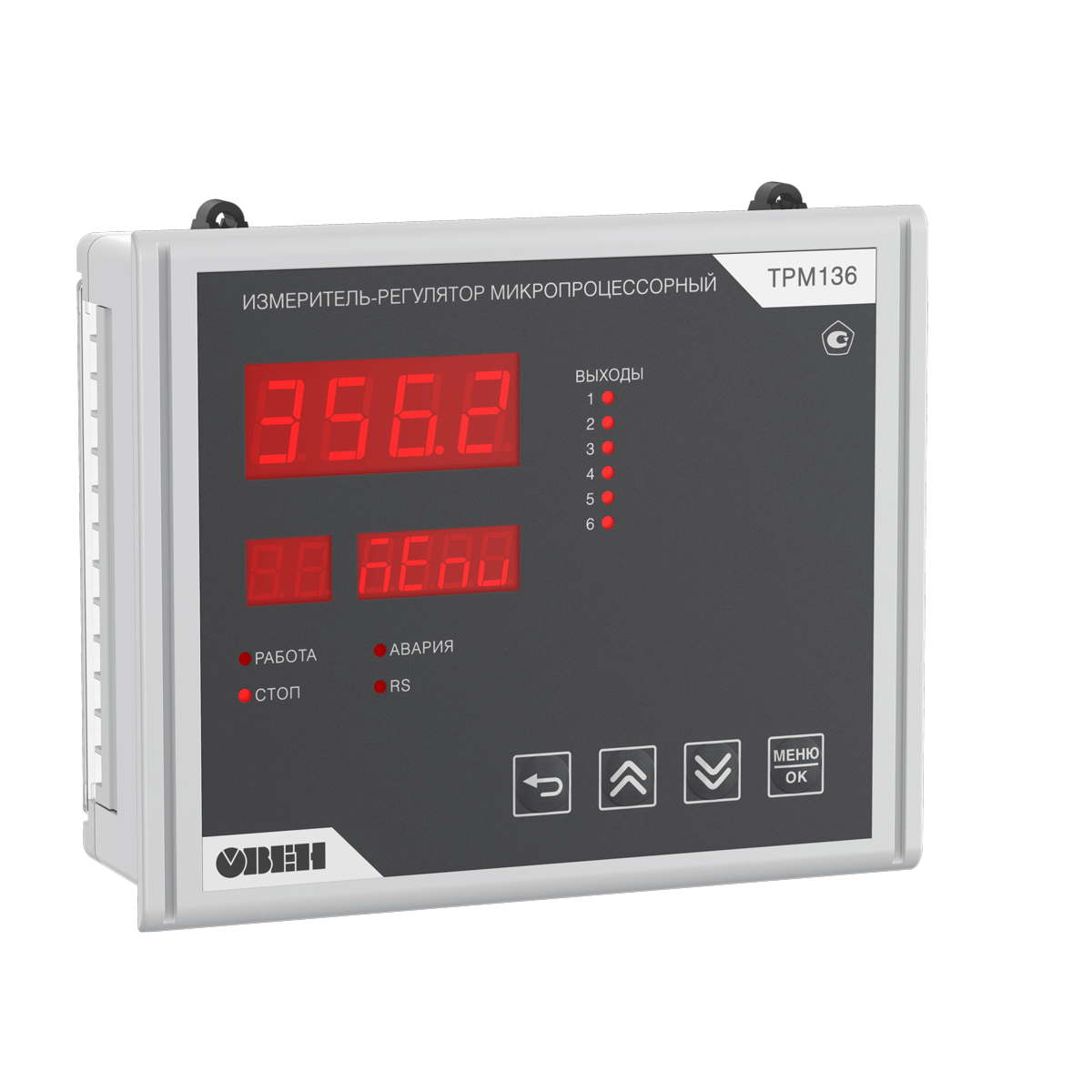

В продаже обновленный многоканальный регулятор на 6 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.

Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.

ТРМ136 [M01] предыдущая линейка	новая линейка

Сертификат СИ действует	Сертификат СИ получение – 2 квартал 2026
Шесть кнопок управления	Четыре кнопки управления
8 индикаторов каналы 1-6, К1, СТОП	10 индикаторов каналы 1-6, работа, стоп, авария, RS
Трещотка (защелкивающийся фиксатор) фиксация прибора при монтаже в щит	Штыревой зацеп фиксация прибора при монтаже в щит
Внешний шунт для входных сигналов тока	Встроенный в прибор шунт для входных сигналов тока
Внешний блок питания для пассивных токовых датчиков	Блок питания не нужен: питание токовой петли от самого прибора
Настройка с ПК через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора	Настройка с ПК через USB Type-C и Owen Configurator без подачи питания на прибор
21 сигнал датчиков	50 сигналов датчиков, включая: дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией
Алгоритм регулирования Двухпозиционный ON/OFF Сигнализатор Регистратор	Алгоритм регулирования Двухпозиционный ON/OFF Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР
Работа по графику уставок нет	Работа по графику уставок да
+1…+50 °С работа при температуре	-40…+50 °С работа при температуре

Характеристики

Прочие

Артикул

ОВЕН ТРМ136

Оригинальная цена из выгрузки

22814.4

Наименование	Значение
Диапазон напряжений питания	от 90 до 264 В переменного (от 47 до 63 Гц) тока
Потребляемая мощность, ВА, не более	18
Количество измерительных входов в приборе	6
Время опроса одного канала, с, не более	0,6
Напряжение встроенного источника питания	(24±3) В постоянного тока (максимум 150 мА)
Интерфейс связи с компьютером	RS-485
Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII	2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2
Габаритные размеры корпуса Щ7, мм	144×169×50,5
Масса прибора, кг, не более	1,0
Гарантийный срок обслуживания	2 года

Выходные устройства:

Наименование ВУ (обозначение типа)	Технические характеристики	Значение
Реле электромагнитное (Р)	Максимальный ток нагрузки	4 А
	Максимальное напряжение нагрузки переменного тока, не менее	250 В 50 Гц и cos j >0,4
	Максимальное напряжение нагрузки постоянного тока, не менее	30 В
Оптопара транзисторная n-p-n-типа (К)	Максимальный ток нагрузки, не менее	400 мА
Оптопара транзисторная n-p-n-типа (К)	Максимальное напряжение, не менее	60 В постоянного тока
Оптопара симисторная (С)	В режиме управления внешним симистором:
	ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее	400 мА
	действующее напряжение, не менее	250 В, 50 Гц
	В режиме коммутации нагрузки:
	ток нагрузки, не менее	40 мА
	действующее напряжение, не менее	250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)	Выходное напряжение холостого хода	(6 ±0,5) В постоянного тока
	Выходное напряжение на нагрузке 250 Ом, не менее	от 3,3 до 4,9 В постоянного тока
	Ток короткого замыкания	от 50 до 72 мА
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока	от 4 до 20 мА
	Сопротивление нагрузки	от 0 до 1300 Ом
	Номинальное сопротивление нагрузки	700 Ом
	Напряжение питания ЦАП	от 10 до 36 В
	Номинальное напряжение питания ЦАП	(24,0 ±3,0)В
ЦАП «параметр-напряжение» (У)	Выходной сигнал постоянного напряжения	от 0 до 10 В
	Сопротивление нагрузки, не менее	5 кОм
	Напряжение питания ЦАП	от 15 до 36 В
	Номинальное напряжение питания ЦАП	(24,0 ±3,0) В

Входные первичные преобразователи:

Условное обозначение НХС преобразователя или сигнала	Диапазон измерений	Значение единицы младшего разряда*	Пределы допускаемой основной приведенной погрешности, %
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651*
Cu 50 (a =0,00426 °С^-1)	от –50 до 200 °С	0,1 °С	±0,25
50 М (a =0,00428 °С^-1)	от –190 до 200 °С	0,1 °С
Pt 50 (a =0,00385 °С^-1)	от –200 до 750 °С	0,1 °С
50 П (a =0,00391 °С^-1)	от –200 до 750 °С	0,1 °С
Cu 100 (a =0,00426 °С^-1)	от –50 до 200 °С	0,1 °С
100 М(a =0,00428 °С^-1)	от –190 до 200 °С	0,1 °С
Pt 100 (a =0,00385 °С^-1)	от –200 до 750 °С	0,1 °С
100 П (a =0,00391 °С^-1)	от –200 до 750 °С	0,1 °С
Термоэлектрические преобразователи по ГОСТ Р 8.585
TХК (L)	от –200 до 800 °С	0,1 °С	±0,5 ±0,25**
TЖК (J)	от –200 до 1200 °С	1 °С
TНН (N)	от –200 до 1300 °С	1 °С
TХА (К)	от –200 до 1300 °С	1 °С
TПП (S)	от 0 до 1750 °С	1 °С
TПП (R)	от 0 до 1750 °С	1 °С
TВР (А-1)	от 0 до 2500 °С	1 °С
Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011
Ток от 0 до 5 мА	от 0 до 100 %	0,1 %	±0,25
Ток от 0 до 20 мА	от 0 до 100 %	0,1 %
Ток от 4 до 20 мА	от 0 до 100 %	0,1 %
Напряжение от 0 до1 В	от 0 до 100 %	0,1 %
Сигнал постоянного напряжения
от –50,0 до 50 мВ	от 0 до100 %	0,1 %	±0,25
) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт. *) с отключенной схемой КХС

Примечание – Допускается применение нестандартизованного медного термометра сопротивления с R₀ = 53 Ом (a = 0,00426 °С^-1) и диапазоном измерений от минус 50 до плюс 200 °С.

Условия эксплуатации

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от +1 до +50 °С;
верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.
