ТРМ151 двухканальный ПИД-регулятор с пошаговыми программами и RS-485 [ОВЕН ТРМ151]

ТРМ151 двухканальный ПИД-регулятор с пошаговыми программами и RS-485 [ОВЕН ТРМ151]

Артикул: ОВЕН ТРМ151

Файлы

Конфигураторы EasyGoTPM151

Конфигурации ТРМ151

Конфигуратор ТРМ151

Описание типа СИ ТРМ151

Сертификат средств измерений ТРМ151

Декларация о соответствии на ТРМ151

Пример создания пользовательской конфигурации

Список оперативных параметров ТРМ151

Руководство по эксплуатации (краткое) ТРМ151-10

Руководство по эксплуатации (краткое) ТРМ151-09

Руководство по эксплуатации (краткое) ТРМ151-07

Руководство по эксплуатации (краткое) ТРМ151-08

Руководство по эксплуатации (краткое) ТРМ151-06

Руководство по эксплуатации (краткое) ТРМ151-05

Руководство по эксплуатации (краткое) ТРМ151-04

Руководство по эксплуатации (краткое) ТРМ151-03

Руководство по эксплуатации (краткое) ТРМ151-01

Руководство по эксплуатации ТРМ151-10

Руководство по эксплуатации ТРМ151-09

Руководство по эксплуатации ТРМ151-08

Руководство по эксплуатации ТРМ151-07

Руководство по эксплуатации ТРМ151-06

Руководство по эксплуатации ТРМ151-05

Руководство по эксплуатации ТРМ151-04

Руководство по эксплуатации ТРМ151-03

Руководство по эксплуатации ТРМ151-01

Руководство по эксплуатации ТРМ151

32 118

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151 применяется для создания систем управления различного уровня сложности – от контуров локального регулирования до комплексных систем управления объектами с интеграцией в АСУ.

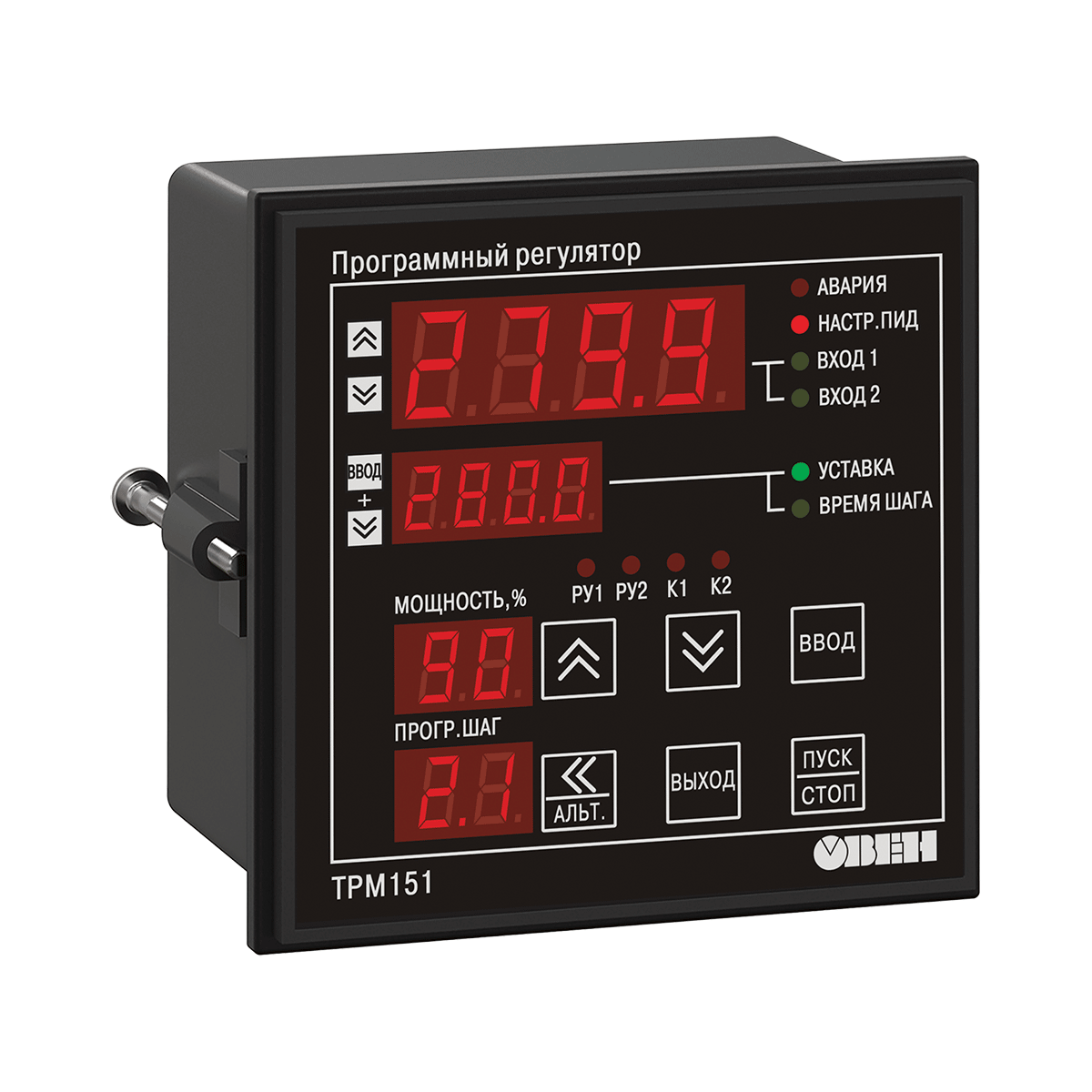

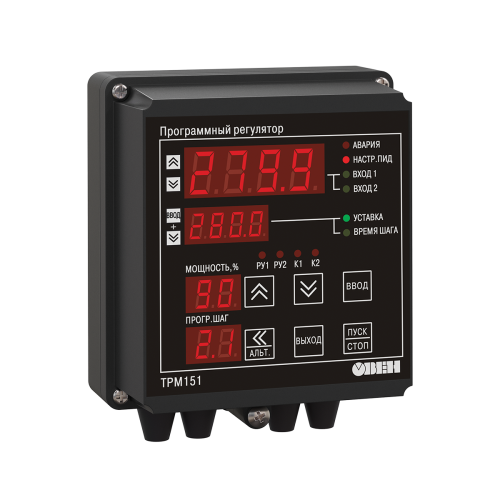

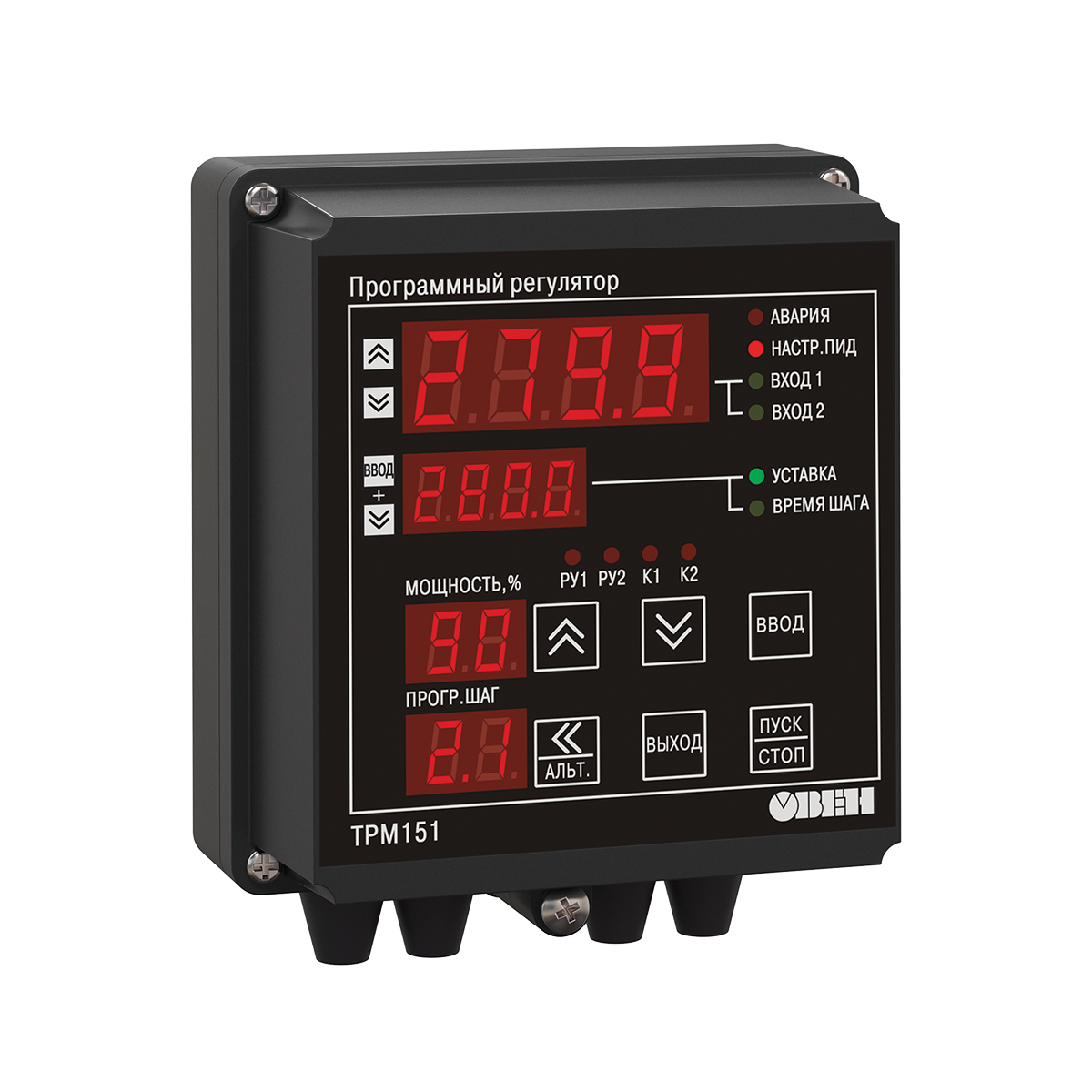

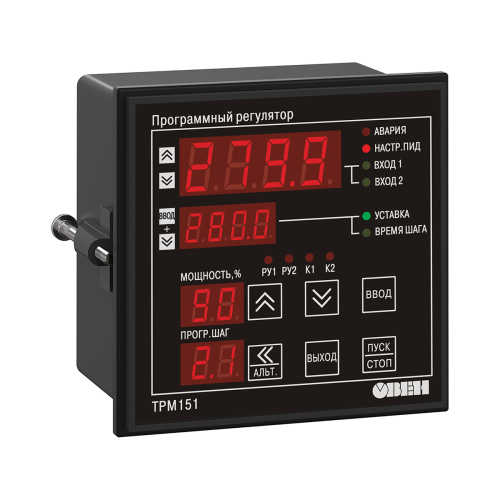

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Примечание: ТРМ151 не поддерживает работу с OwenCloud. Рекомендуем в проекты с применением рассматривать более новые регуляторы с применением программ технолога .

Функциональные возможности прибора ОВЕН ТРМ151

Один или два канала программного пошагового регулирования
Два встроенных универсальных входа и два выхода
Программное управление различными исполнительными механизмами:
- 2-х позиционными (ТЭНы, двигатели)
- 3-х позиционными (задвижки, краны)
- дополнительными устройствами (заслонки, жалюзи, дымо- или парогенераторы и т.п.).
Автонастройка ПИД-регуляторов по современному эффективному алгоритму
Режим ручного управления выходной мощностью регулятора
Линейка стандартных модификаций для наиболее распространенных технологических процессов
Широкие возможности конфигурирования с ЭВМ или с передней панели прибора:
- различные уровни доступа для оператора, технолога и наладчика системы
- для каждой стандартной модификации прибора – свой удобно организованный набор параметров
Программы быстрого старта, разработанные специально для каждой модификации
Возможность быстрого доступа к уставкам при программировании прибора с передней панели

Линейка стандартных модификаций для распространенных технологических процессов

Для упрощения конфигурирования прибора ТРМ151 компания ОВЕН разработала линейку модификаций, ориентированных на решение типовых задач автоматизации.

Каждая модификация имеет жесткую структуру, которую конфигурировать не требуется. Пользователю остается только задать рабочие параметры.

Характеристики

Прочие

Артикул

ОВЕН ТРМ151

Оригинальная цена из выгрузки

32118

Общие технические характеристики

Напряжение питания	90...245 В перем. тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 6 ВА
Количество входов для подключения датчиков	2
Время опроса одного входа	0,3 с
Количество выходных элементов	2
Интерфейс связи с компьютером	RS-485 (протокол ОВЕН)
Габаритные размеры (мм) и степень защиты корпуса:
– настенный Н	130×105×65, IP44
– щитовой Щ1	96×96×70, IP54 со cтороны передней панели

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность	Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426), ТСМ гр. 23	–50…+200 °С	0,1 °С	0,25 %
ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С
ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 50П/100П (W100= 1,385), Pt100	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
ТСМ гр. 23	–50…+200 °С	0,1 °С
ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
ТХА (К)	–200…+1300 °С	1 °С
ТЖК (J)	–200…+1200 °С	1 °С
ТНН (N	–200…+1300 °С	1 °С
ТПП (S), ТПП (R)	0…+1750 °С	1 °С
ТПР (B)	+200…+1800 °С	1 °С
ТВР (А-1)	0…+2500 °С	1 °С
ТВР (А-2)	0…+1800 °С	1 °С
ТВР (А-3)	0…+1600 °С	1 °С
ТМК (Т)	–200…+400 °С	0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
Датчик положения задвижки:
– резистивный 0,9 кОм; 2,0 кОм	0…100 %	1 %	0,25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %

Характеристики выходных элементов

Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	4 при 220 В 50 Гц, cos φ > 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара	50 мА при 600 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Сопротивление нагрузки 0…900 Ом
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Сопротивление нагрузки более 2 кОм
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
