СПОТ панель оператора теплоснабжения с готовой визуализацией

СПОТ панель оператора теплоснабжения с готовой визуализацией

Файлы

Руководство по эксплуатации СПОТ-К

Руководство по эксплуатации СПОТ-Т

Руководство по эксплуатации (краткое) СПОТ

Карта регистров СПОТ-К

Декларация о соответствии на СПОТ

Описание товара

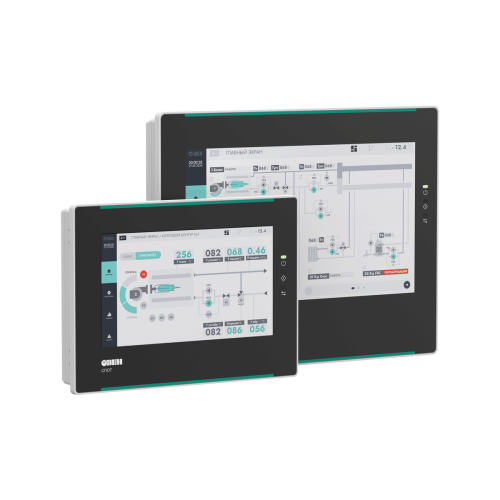

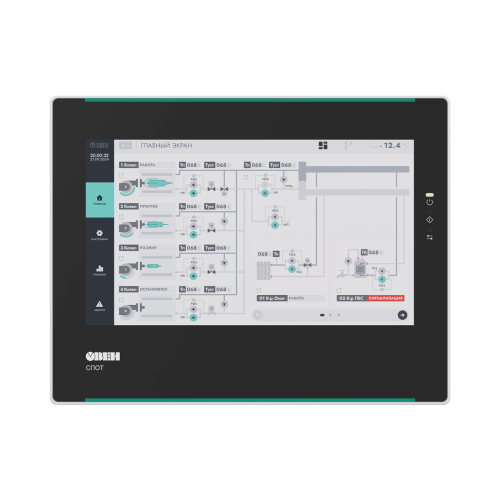

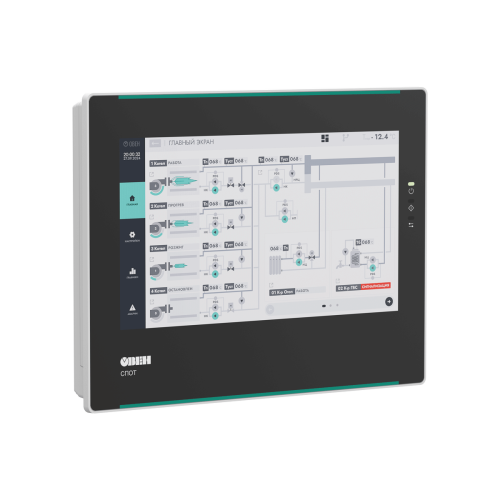

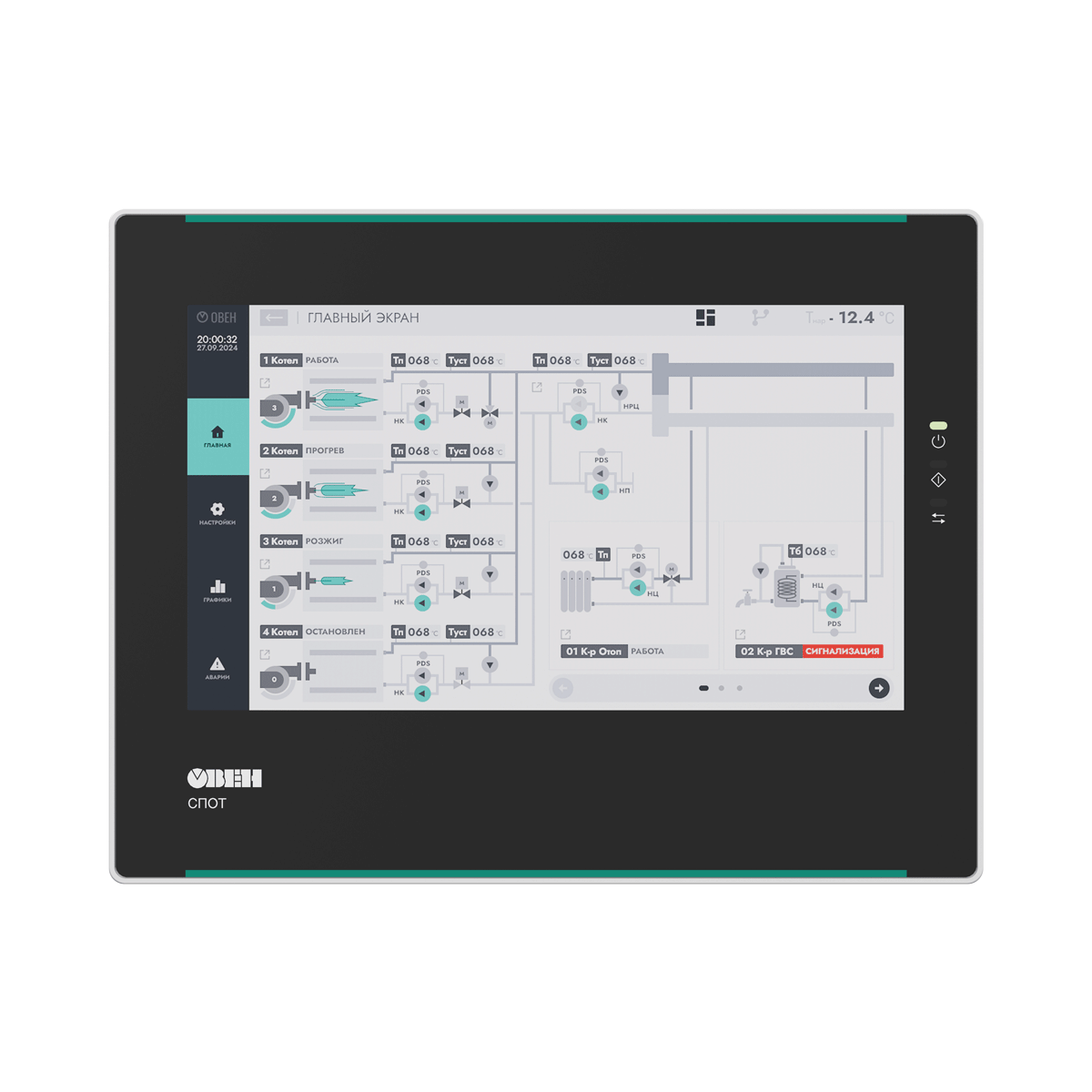

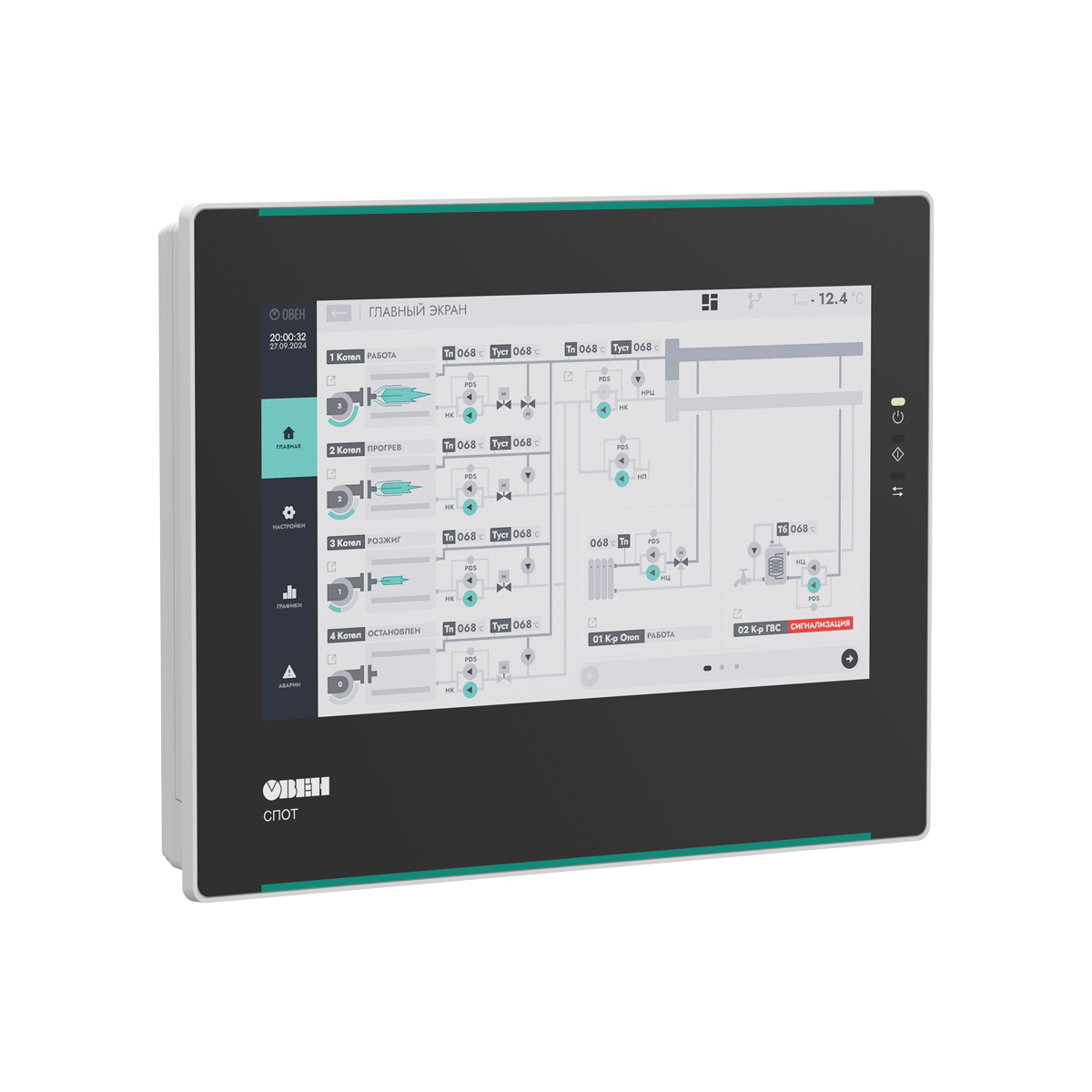

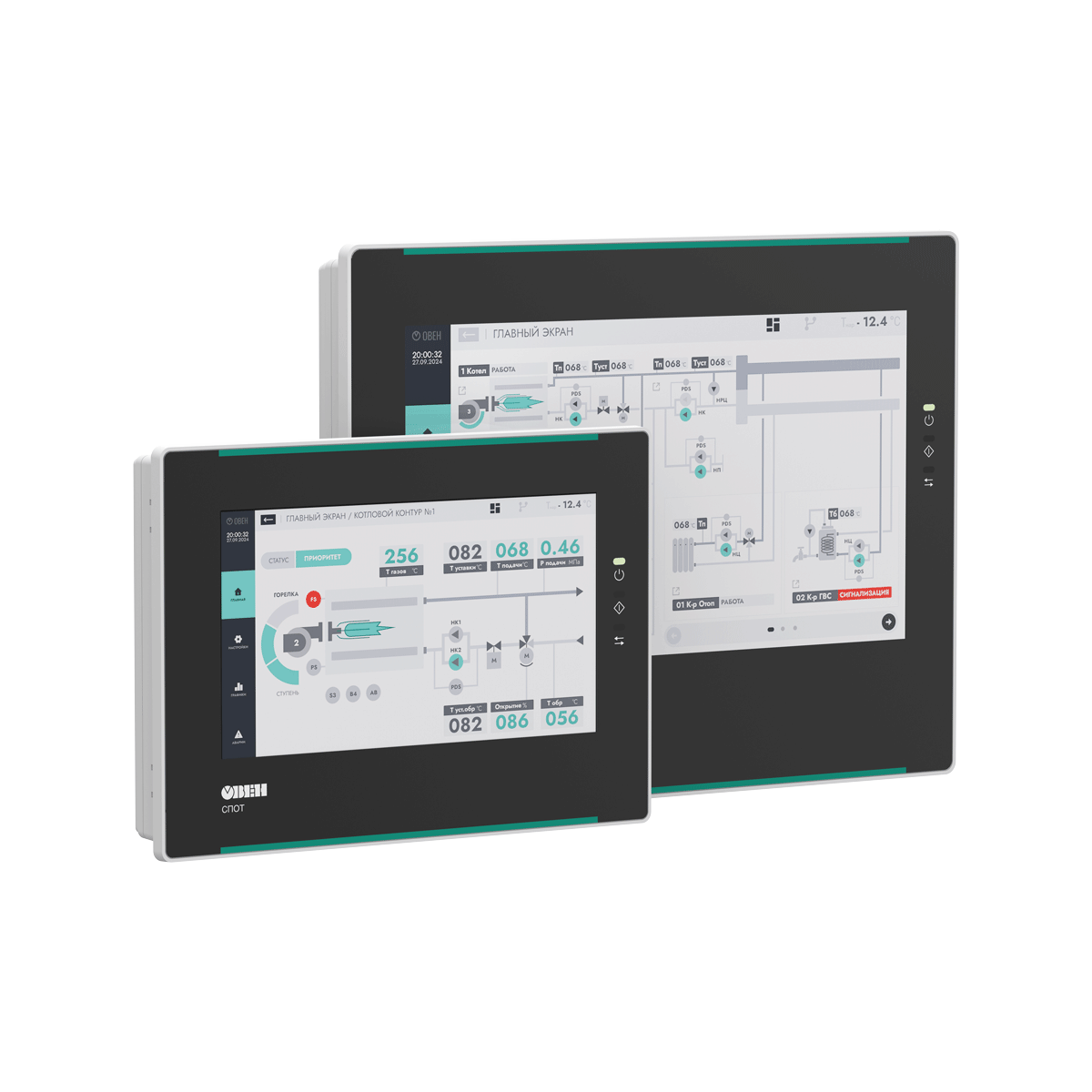

СПОТ – специализированная панель оператора, предназначенная для работы с контроллерами КТР-121 и ТРМ1032М. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.

СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.

Преимущества

Пример применения

Обратите внимание: в текущей версии СПОТ поддерживает подключение одной панели на объект. Работа нескольких панелей в одной системе будет доступна в следующих обновлениях.

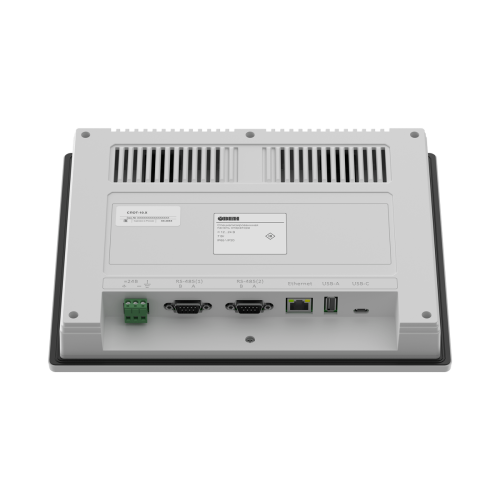

Интерфейсы и адреса для подключения ведомых устройств

RS-485 Master на панели предназначен для подключения контроллеров КТР-121 или ТРМ1032М, RS-485 Slave и Ethernet предназначены для организации диспетчеризации (прямое подключение к OwenCloud по Ethernet не поддерживается)

Модификация прибора	Интерфейс на приборе для подключения панели	Допустимые адреса устройств в сети
КТР-121
КТР-121.01.10	RS-485(2)	8, 16, 24, 32 (до 4 устройств)
КТР-121.02.Х	RS-485(1)	40 (одно устройство)
КТР-121.03.Х	RS-485(2)	48, 56 (до 2 устройств)
ТРМ1032М
ТРМ1032М-01.Х, ТРМ1032М-02.Х	RS-485(2)	16, 24, 32, 40 (до 4 устройств)
ТРМ1032М-11.Х, ТРМ1032М-12.Х	RS-485(1)	8 (одно устройство)

Характеристики

Прочие

Технические характеристики

Наименование	Значение
Питание
Диапазон напряжения питания	10,2…27,6 В постоянного тока (номинальное 24 В)
Максимальная потребляемая мощность, не более:
СПОТ-07.Х	4 Вт
СПОТ-10.Х	7 Вт
Аппаратные характеристики
Процессор	Cortex A7 1GHz. Dual Core
Память программ (Flash)	128 Мб
Оперативная память	128 Мб
Часы реального времени (RTC)	Есть, энергонезависимые
Дисплей
Тип	TFT LCD с LED (светодиодная подсветка)
Количество цветов	16,7 млн (TrueColor)
Диагональ (соотношение сторон):
СПОТ-07.Х	7" (16:9)
СПОТ-10.Х	10,2" (16:9)
Разрешение	1024 × 600 пикселей
Яркость	450 кд/м²
Контрастность	400:1
Время наработки на отказ подсветки, не менее	50000 ч

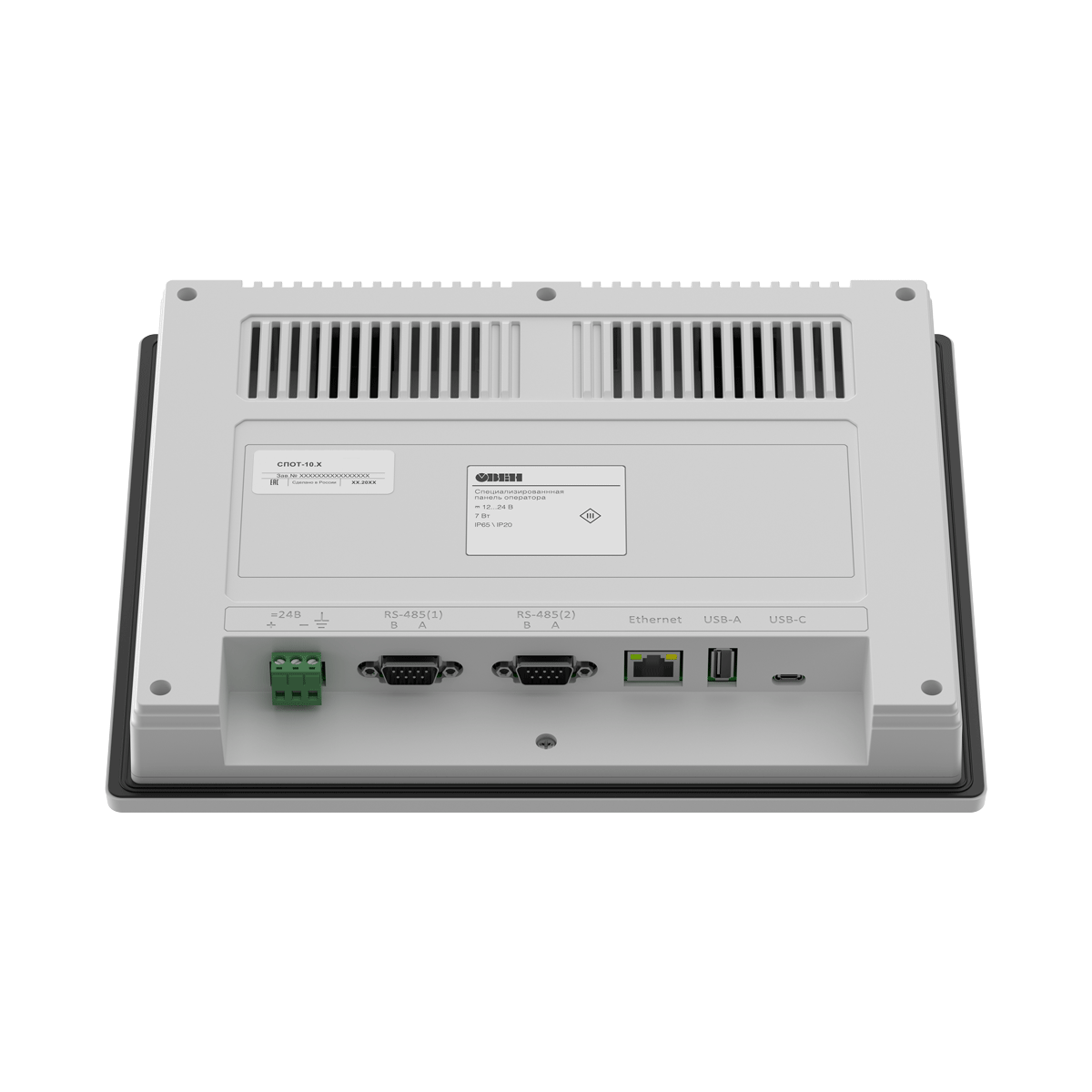

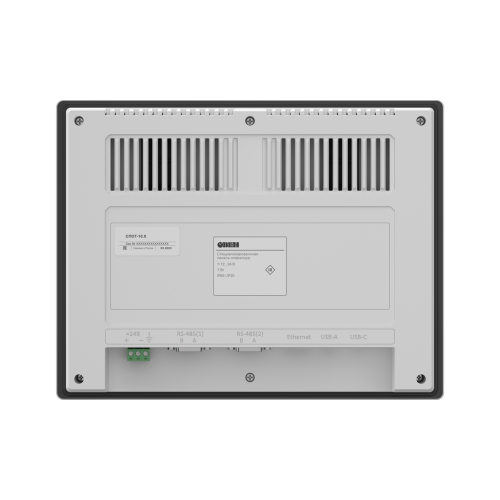

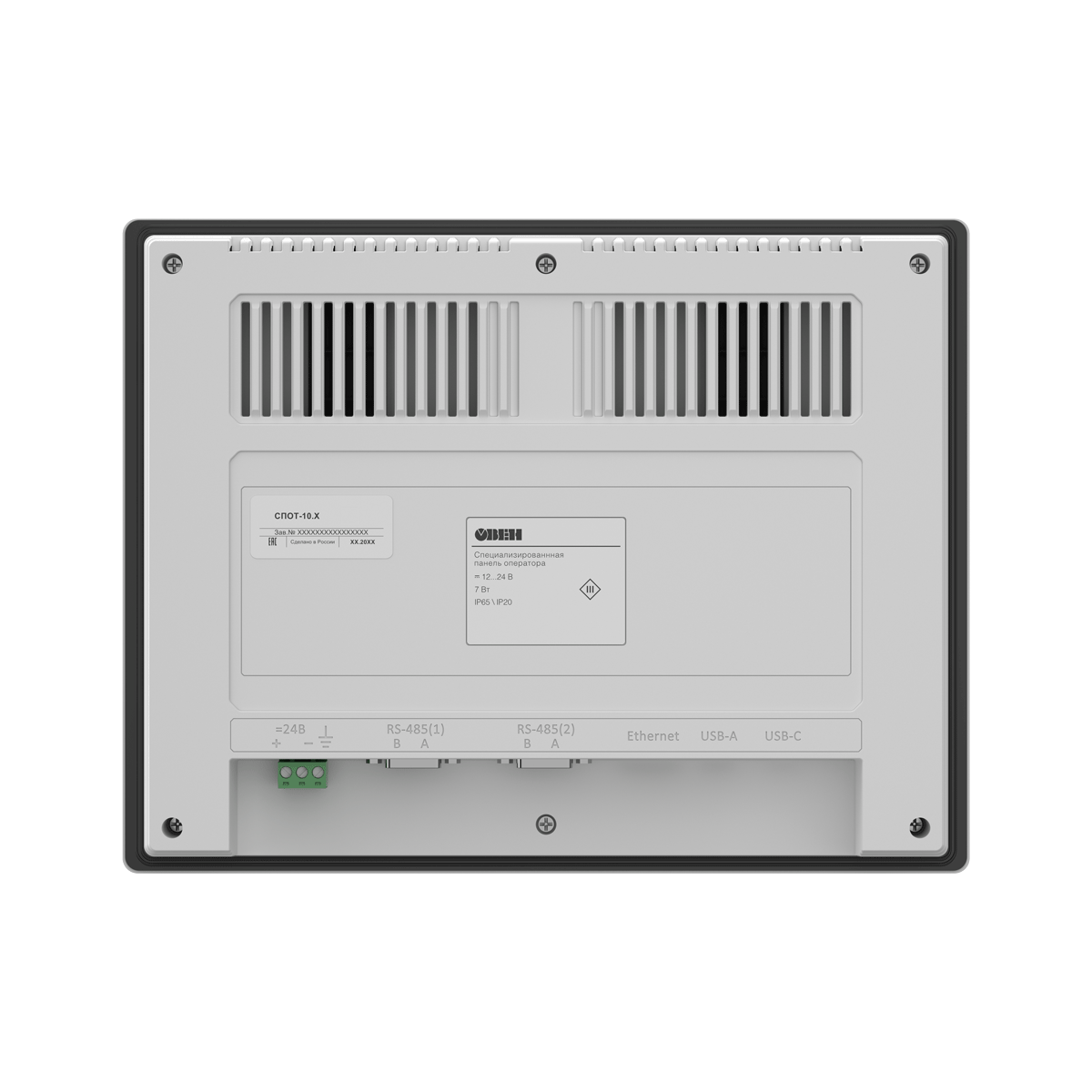

Интерфейсы
COM-порты	2 × RS-485 – для подключения устройств**
Используемый протокол	Modbus RTU (Master/Slave)
Ethernet	1 × Ethernet 10/100 Мбит/c (RJ–45)**
Поддерживаемый протокол	Modbus TCP (Slave)
USB Type-A	USB 2.0 Host
USB Type-C	Не используется
Общие
Габаритные размеры:
СПОТ-07.Х	(203 × 145 × 35) ± 1 мм
СПОТ-10.Х	(273 × 211 × 40) ± 1 мм
Степень защиты корпуса согласно ГОСТ 14254–2015	IP65 с лицевой стороны IP20 cо стороны разъемов
Масса, не более:
СПОТ-07.Х	0,7 кг
СПОТ-10.Х	1,05 кг
Средний срок службы	6 лет

Примечание.

* Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. Рекомендуется использовать блок питания мощностью не менее 30 Вт, например, БП30Б-Д3-24.
** Во избежание проблем со связью для устройств с RS–485 длина кабеля связи должна составлять не более 150 метров; для устройств с Ethernet – не более 100 метров.

Габаритные и установочные размеры

Габаритные размеры СПОТ-07.Х

Габаритные размеры СПОТ-10.Х
