УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В [ОВЕН УЗС1 [М01]]

УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В [ОВЕН УЗС1 [М01]]

Артикул: ОВЕН УЗС1 [М01]

Файлы

Руководство по эксплуатации УЗС1 [М01]

Руководство по эксплуатации (краткое) УЗС1 [М01]

Декларация о соответствии на УЗС1

11 365.20

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами. В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).

УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.

Особенности и преимущества

2 режима работы: ручной и автоматический
Индикация типа режима на лицевой панели прибора
Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
Настраиваемая дискретность изменения сигнала
Возможность указания типа аналогового выхода при заказе
USB Type-C для подключения и настройки с ПК
Эксплуатация при температуре: -40…+50 °С
Встроенный источник питания =24 В

Схема применения

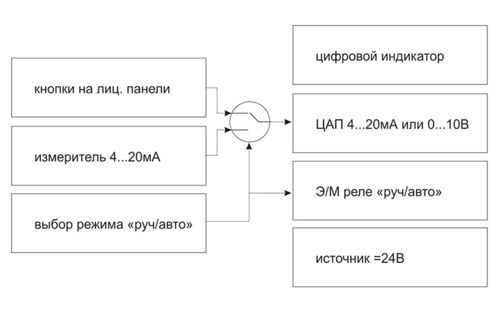

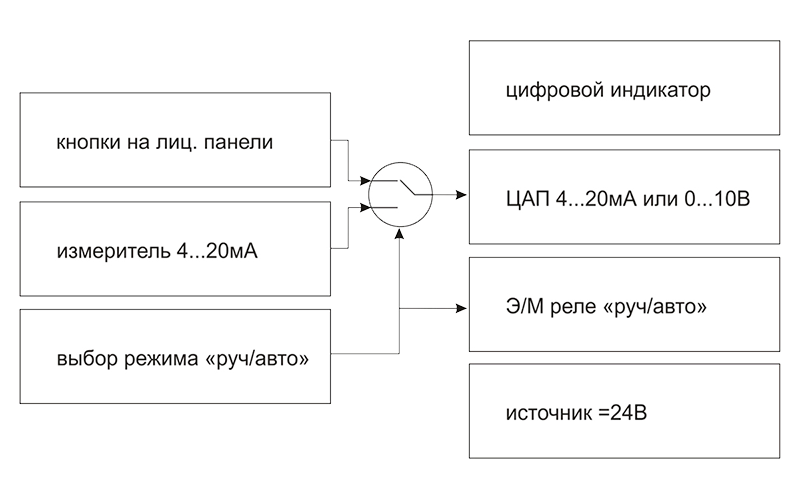

Функциональная схема

Характеристики

Прочие

Артикул

ОВЕН УЗС1 [М01]

Оригинальная цена из выгрузки

11365.2

Питание
Напряжение питания	~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В
Потребляемая мощность, не более	10 Вт
Встроенный источник питания	=24 В при максимальном токе 50 мА
Коммуникационные интерфейсы
Количество портов	1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU
Конструктивные особенности

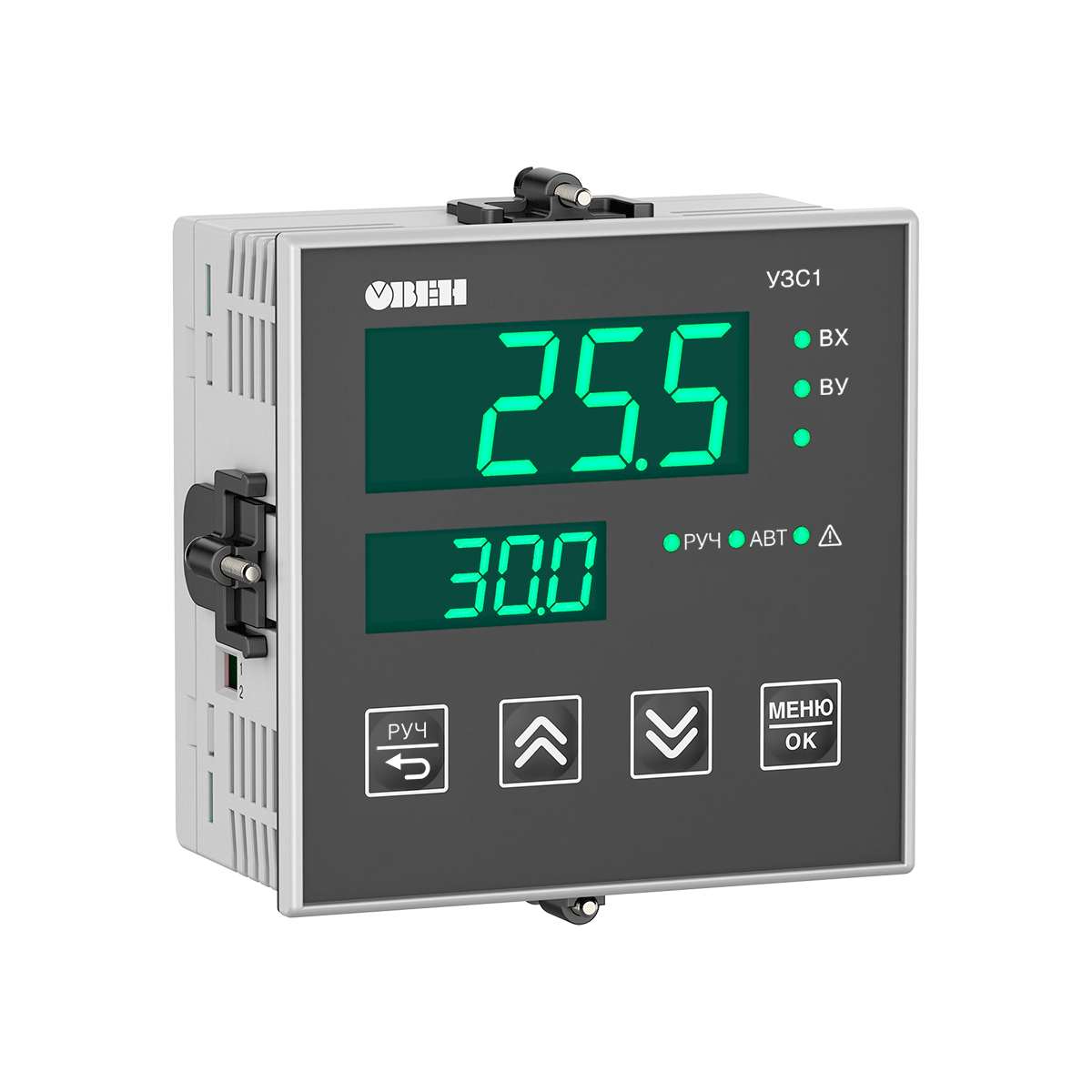

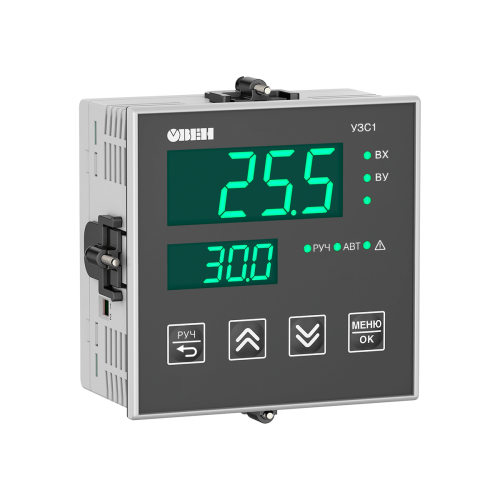

Щитовой корпус Щ1	96×96×53 мм, IP54

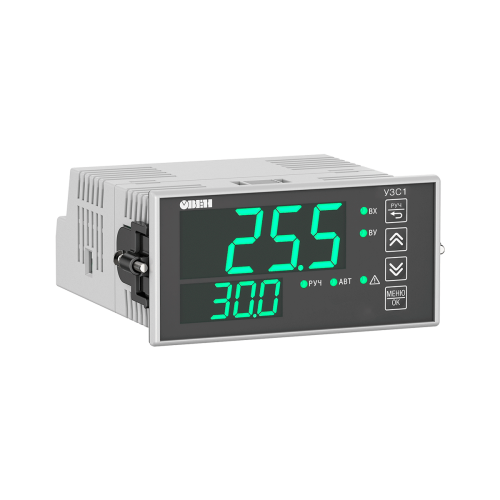

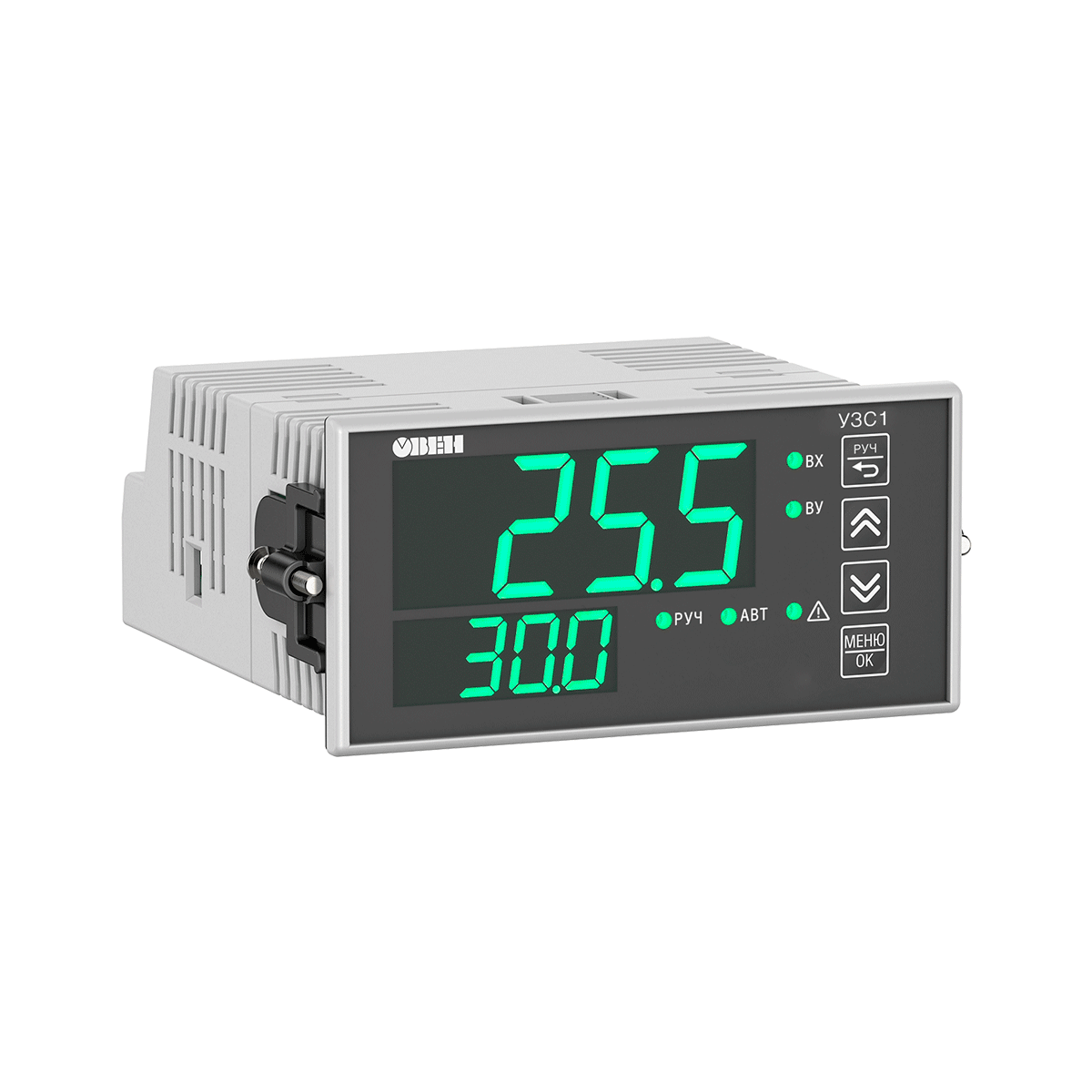

Щитовой корпус Щ2	96×48×100 мм, IP54

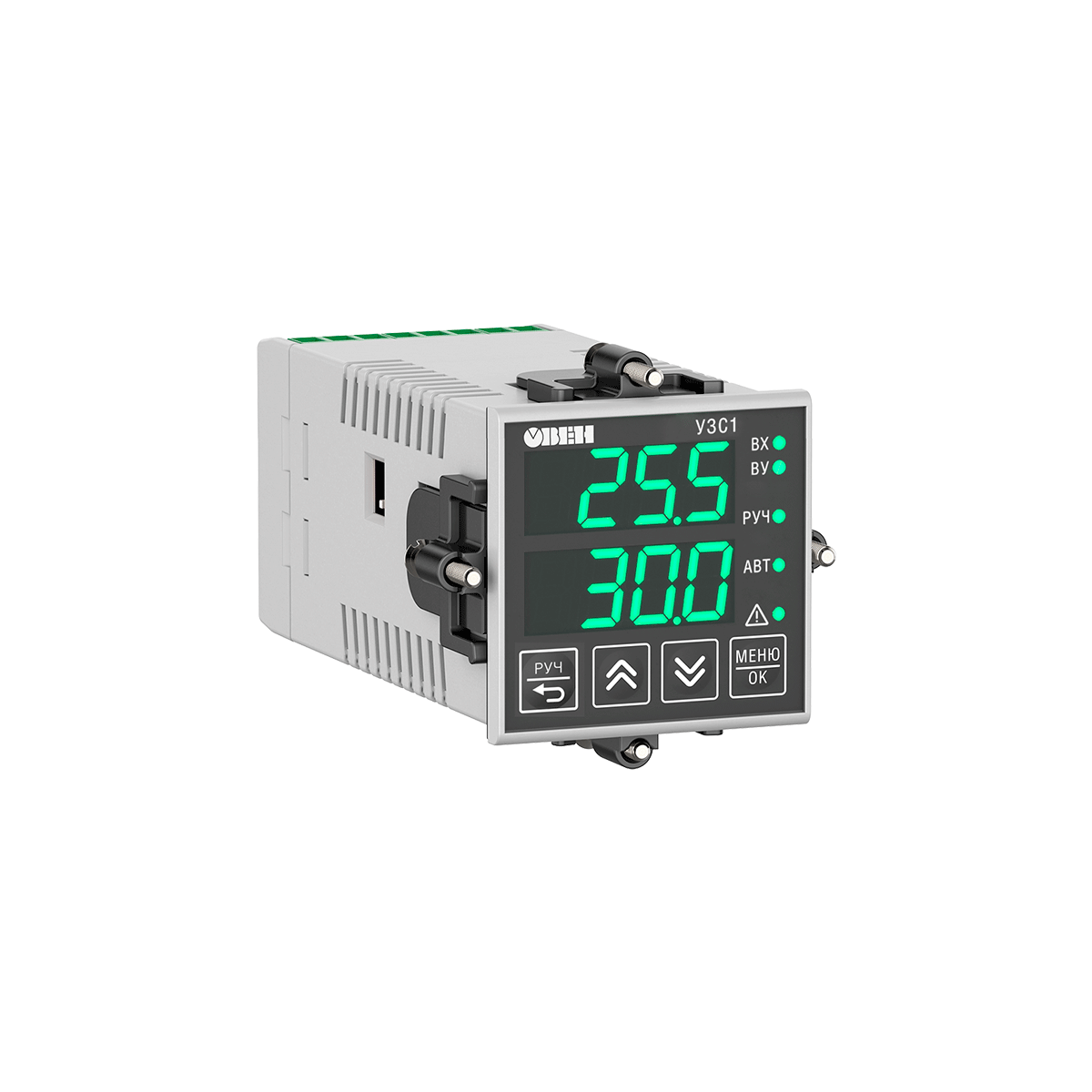

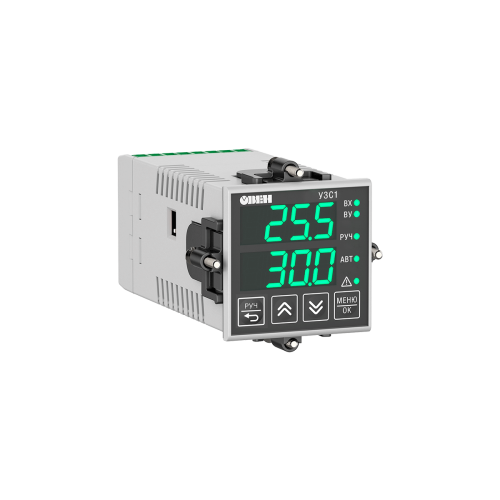

Щитовой корпус Щ5	48×48×103 мм, IP54

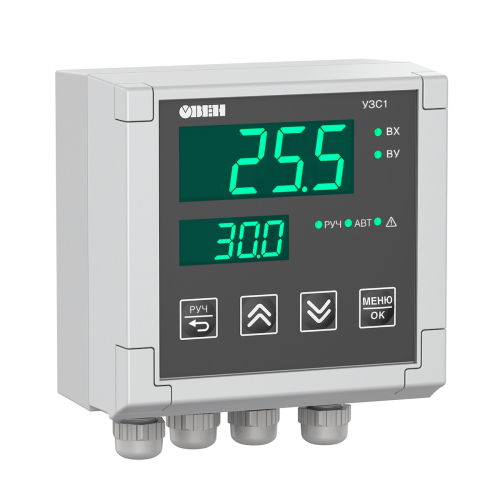

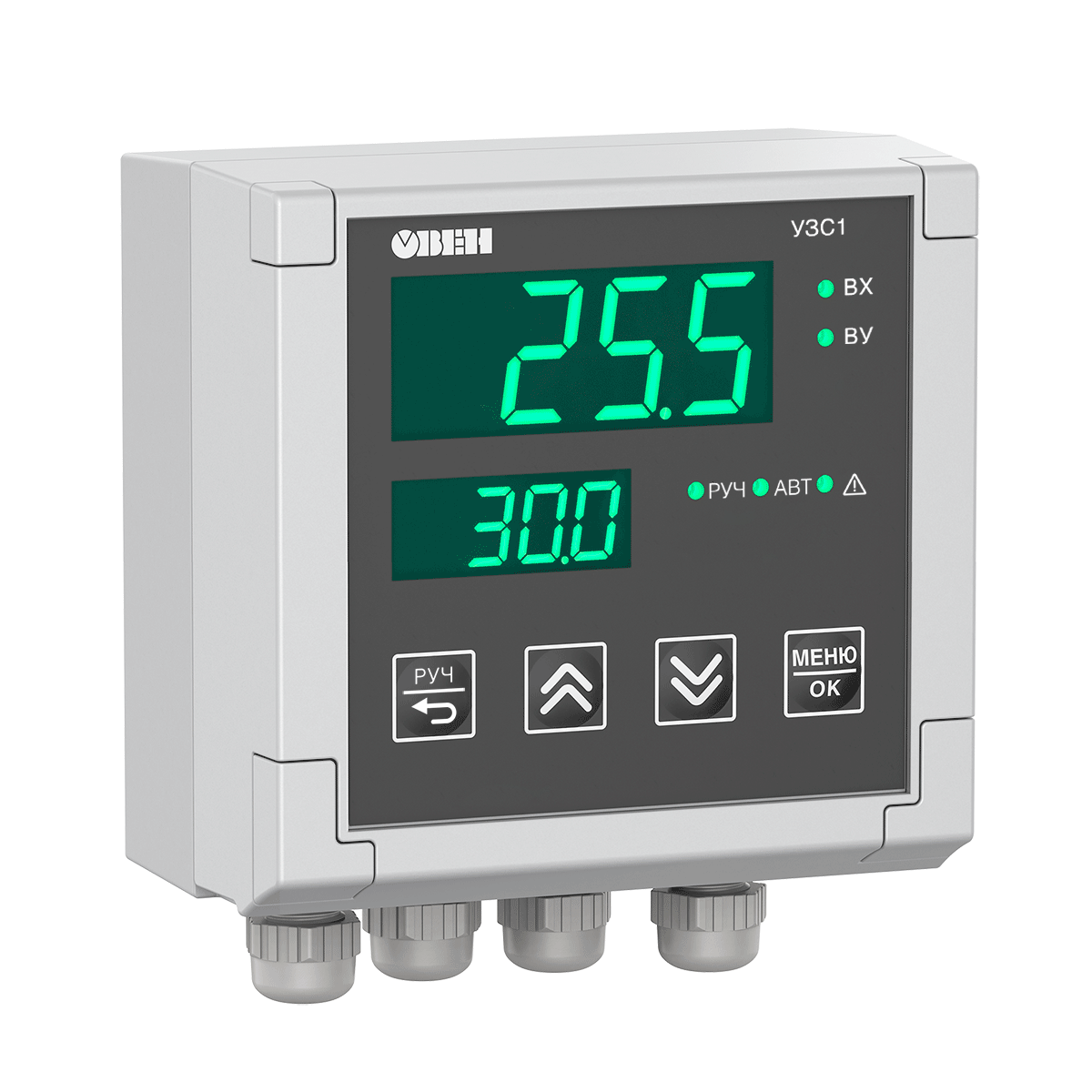

Настенный корпус Н	110×130×69 мм, IP66

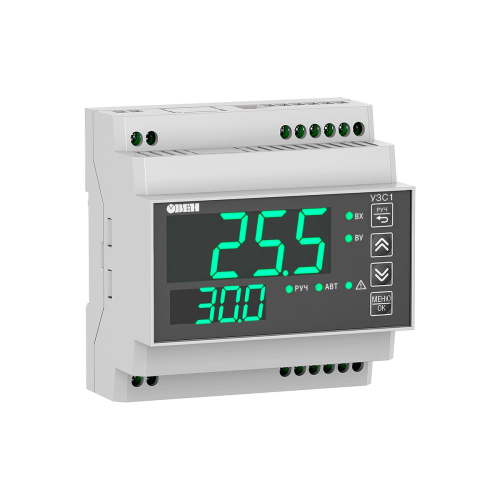

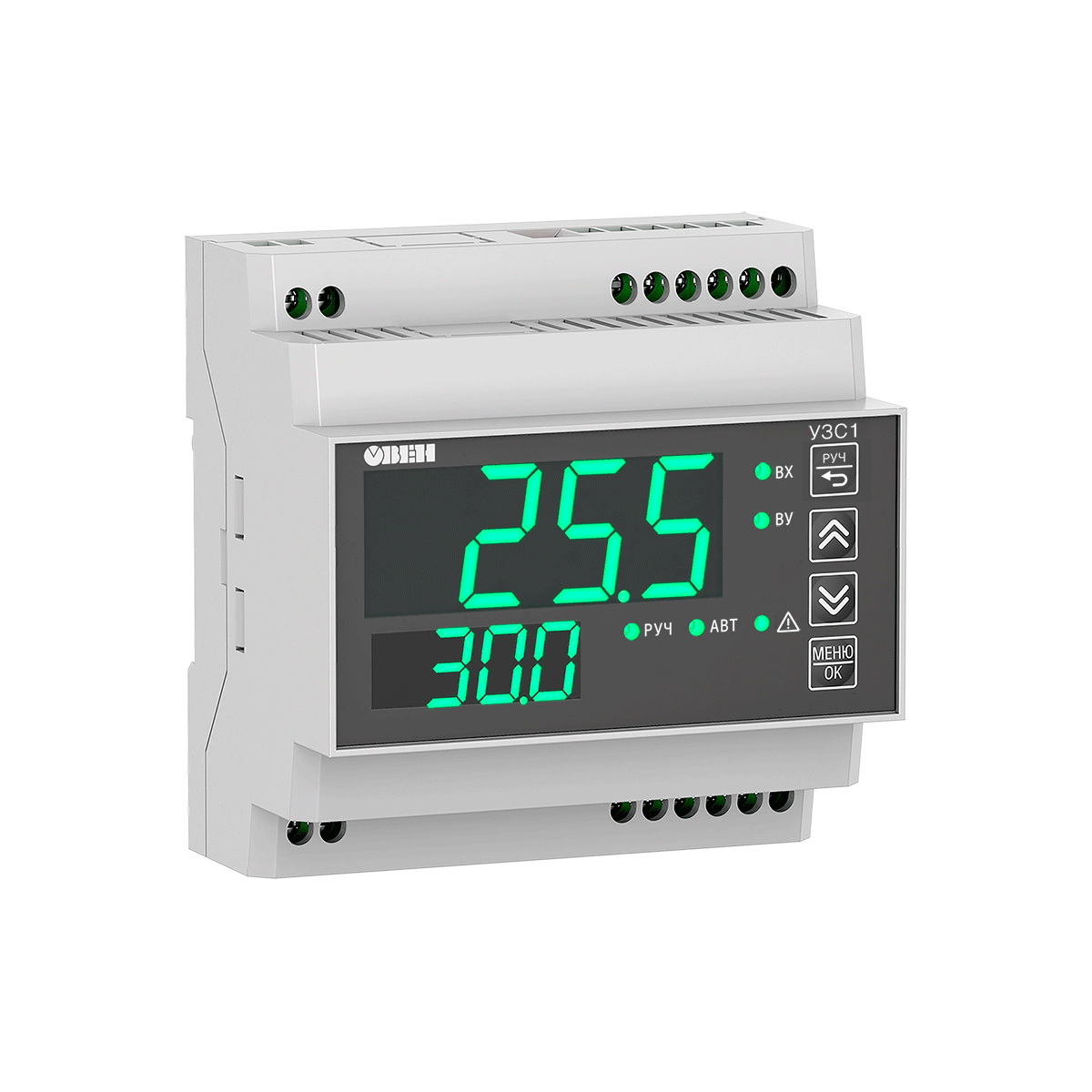

DIN-реечный корпус Д	88×90×59мм, IP20
Масса, не более	0,5 кг
Средний срок службы	10 лет
Входы
Количество	1 × AI 1 × DI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: –50...+50 мВ, 0...1В
Предел относительной погрешности	0,25 %
Выходы
Количество	1 × AO, выход И или У на выбор 1 × DO, выход Р по умолчанию
Тип выхода
И	ЦАП, ток 4…20 мА
У	ЦАП, напряжение 0…10 В
Р	Электромагнитное реле

Характеристики измерительных датчиков

Тип входа	Диапазон измерения	Диапазон отображения	Разрешающая способность
i 0.5	Ток: 0…5 мА	0…100 %	0,01 мА
i 0.20	Ток: 0…20 мA	0…100 %	0,01 мА
i 4.20	Ток: 4…20 мА	0…100 %	0,01 мА
U -5.5	Напряжение: -50…+50 мВ	0…100 %	0,01 мВ
U 0.1	Напряжение: 0…1 В	0…100 %	0,01 мВ
U 0.10	Напряжение: 0…10 В	0…100 %	0,01 мВ

Характеристики выходных устройств

Тип выхода	Технические параметры
И	Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В
У	Цифро-аналоговый преобразователь (ЦАП) Выходное напряжение: 0…10 В Минимальная внешняя нагрузка: более 2 кОм Напряжение питания: 16…30 В
Р	Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В
