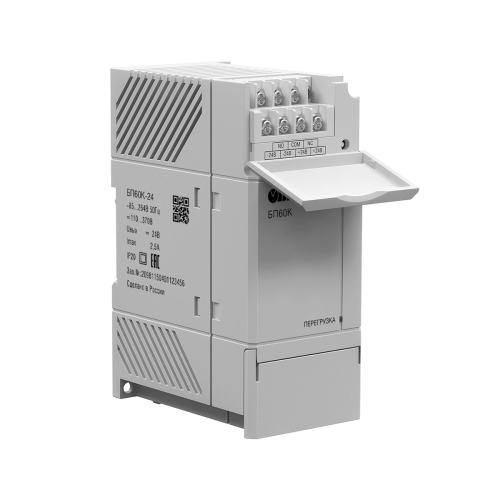

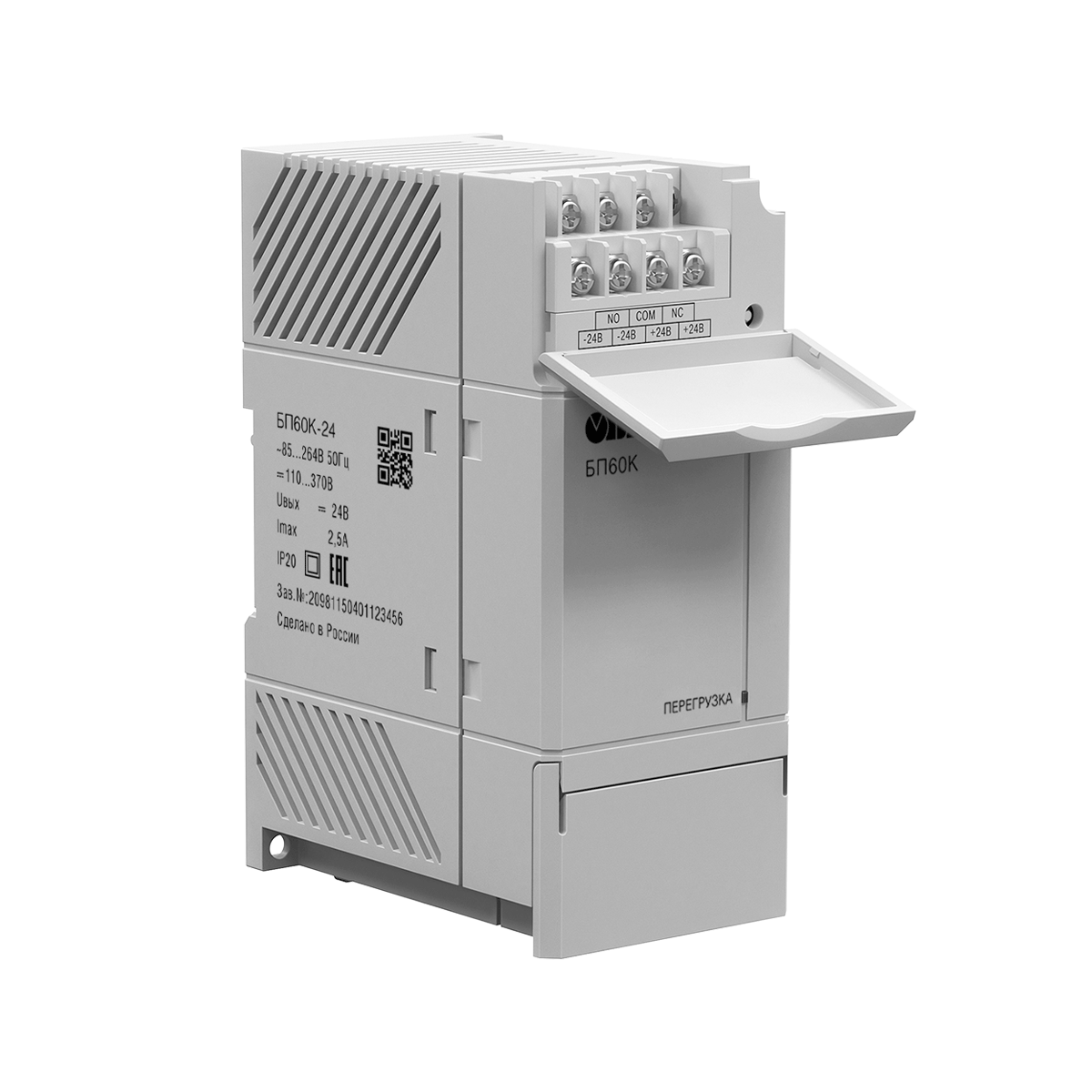

БП60К блок питания для ПЛК и ответственных применений [ОВЕН БП60К]

БП60К блок питания для ПЛК и ответственных применений [ОВЕН БП60К]

Артикул: ОВЕН БП60К

Файлы

Руководство по эксплуатации (краткое) БП60К

Декларация о соответствии на БП60К-24

9 272.40

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210. Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.

Особенности и преимущества

Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
Регулировка выходного напряжения: ±8 %.
Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
Минимальный уровень пульсаций (менее 0,5 %).
Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

Примеры применения

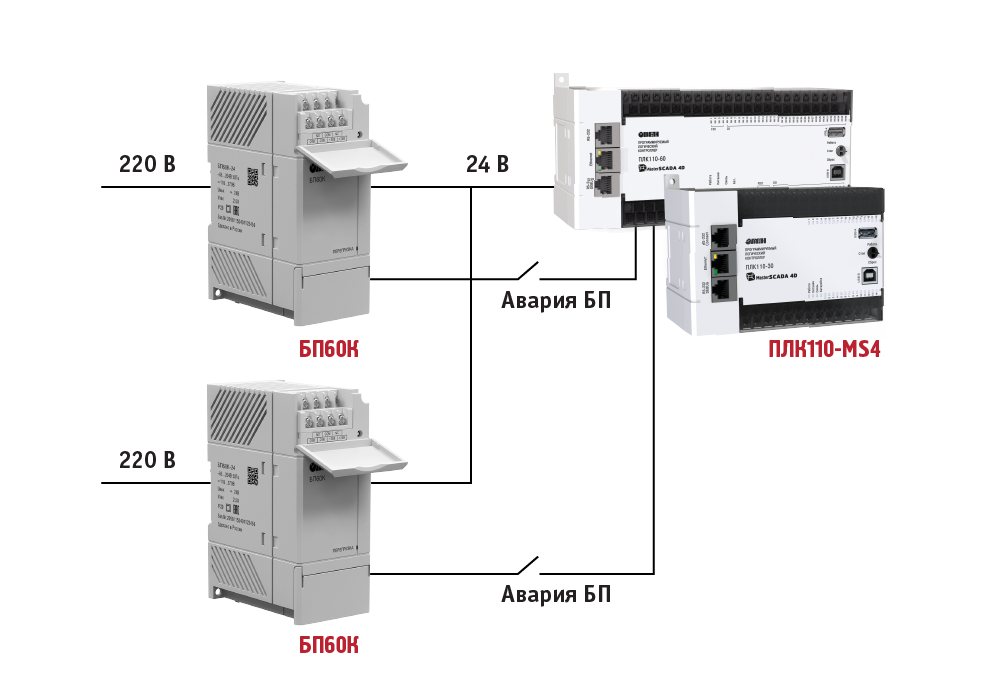

Питание ПЛК с резервированием и сигнализацией состояния питания по каждой из фаз

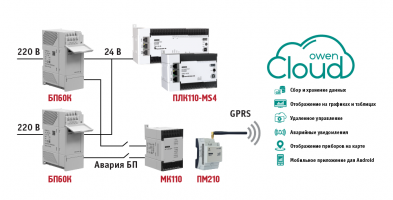

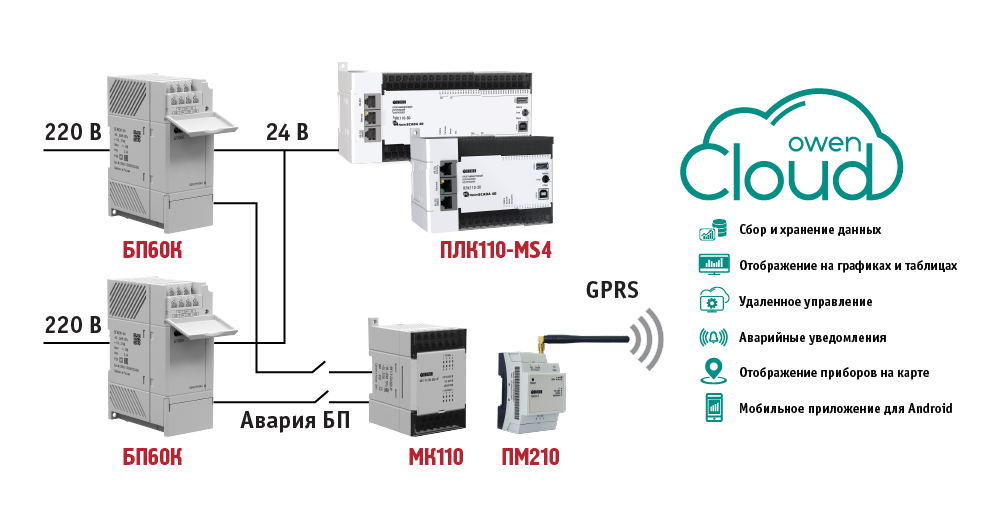

Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или OwenCloud

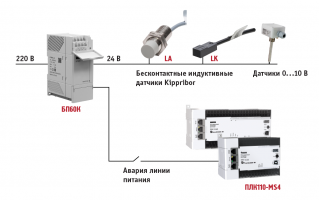

Сигнализация наличия питания для датчиков и актуаторов в ответственных применениях

Характеристики

Прочие

Артикул

ОВЕН БП60К

Оригинальная цена из выгрузки

9272.4

Параметр		Значение
Выходные параметры	Номинальное напряжение, В	24
	Номинальный ток, А	2,5
	Номинальная мощность, Вт	60
	Подстройка выходного напряжения, %	±8
	Допустимое отклонение напряжения, %	±2
	Нестабильность выходного напряжения от входного напряжения, %	±0,5
	Нестабильность выходного напряжения от выходного тока, %	±0,25
	Коэффициент температурной нестабильности, %/°С	±0,015
	Размах напряжения шума и пульсаций (межпиковое), мВ, не более	120
Входные параметры	Напряжение питания переменного тока, В	85…264
	Частота переменного тока, Гц	45…65
	Напряжение питания постоянного тока, В	110…370
	Номинальный ток потребления, не более, А	1,25
	Пусковой ток, не более, А	36
	КПД при номинальной нагрузке, %, не менее	85
Защиты	Тип защиты от перегрузки – ограничение выходного тока: - порог ограничения выходного тока, % от I_ном	104…116
Защиты	Тип защиты от перенапряжения – ограничение выходного напряжения: - порог ограничения выходного напряжения, % от U_ном	150
Безопасность и ЭМС	Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008	N2
	Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4	критерий качества А
	Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009	класс Б
	Степень защиты по ГОСТ 14254-96	IP20
	Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012	II
	Изоляция по ГОСТ 12.2.091-2012	усиленная
	Категория перенапряжения по ГОСТ Р 50571.19-2000	II
	Степень загрязнения по ГОСТ Р 50030.1-2000	2
	Электрическая прочность изоляции (вход-выход), В Электрическая прочность изоляции (вход-корпус), В Электрическая прочность изоляции (выход-реле), В	3000 3000 2000
	Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм	1000
Окружающая среда	Рабочий диапазон температур окружающей среды, °С	-40…+70 *
Окружающая среда	Температура хранения и транспортирования, °С	-50…+80
Прочее	Срок эксплуатации, лет	10
	Срок гарантийного обслуживания, годы	2
	Средняя наработка на отказ, ч	50000
	Масса, кг, не более	0,5
	Возможность последовательного соединения	Есть
	Возможность параллельного соединения	Есть
	Тип автоматического выключателя	6 А, тип С или 10 А, тип B
	Характеристики дискретного выхода	2 А при переменном напряжении 250 В и cosj>0,4 2 А при постоянном напряжении не более 24 В

Примечание * - График зависимости выходной мощности от температуры окружающей среды приведен в разделе «Функциональные возможности».

Режимы индикации и сигнализации

Событие	Индикаторы		Дискретный выход
	Выход	Перегрузка	DO1A	DO1C
Номинальная нагрузка	Светится зеленым	Не светится	Разомкнут	Замкнут
Ограничение выходного тока	Светится оранжевым		Замкнут	Разомкнут
Перегрузка	Не светится	Мигает красным
