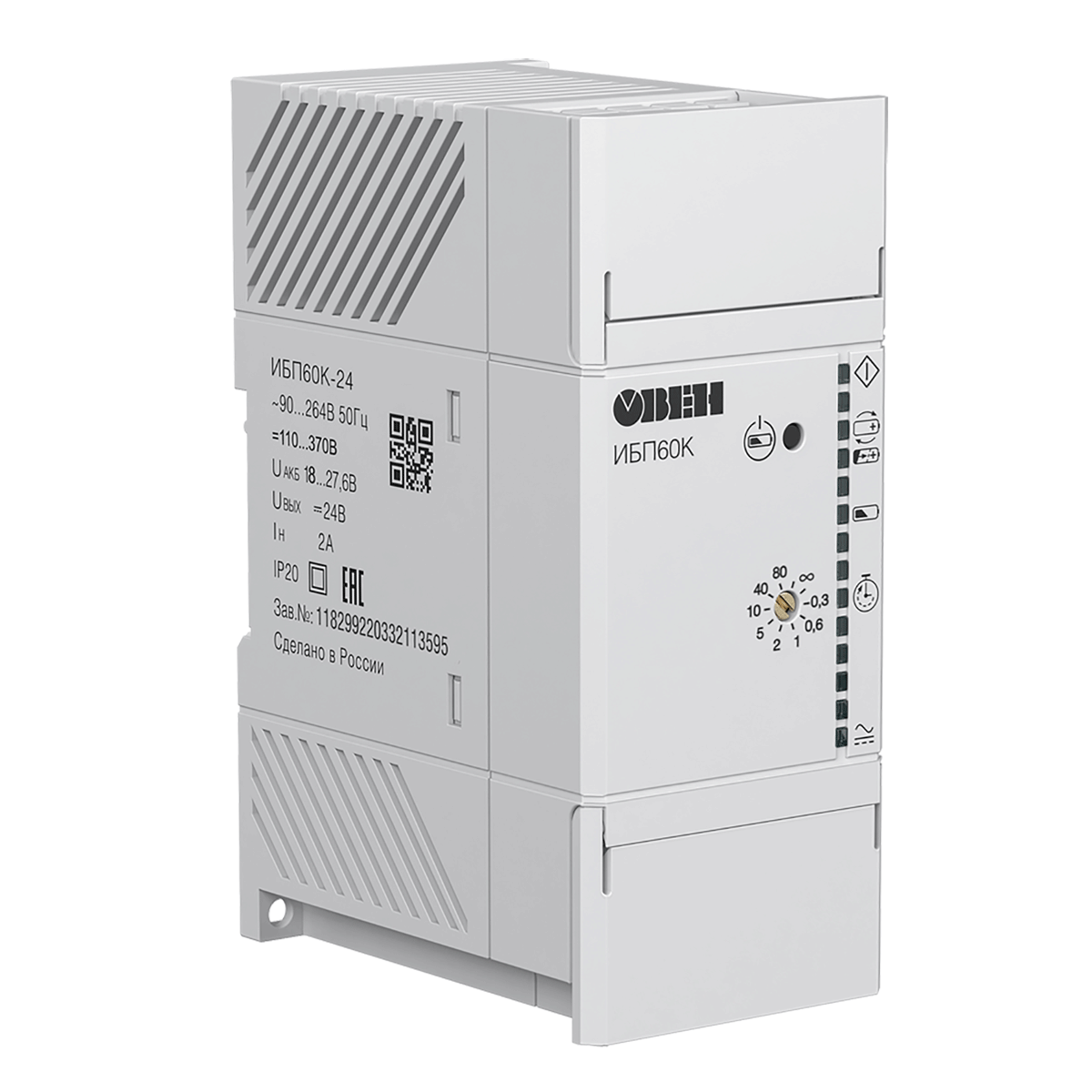

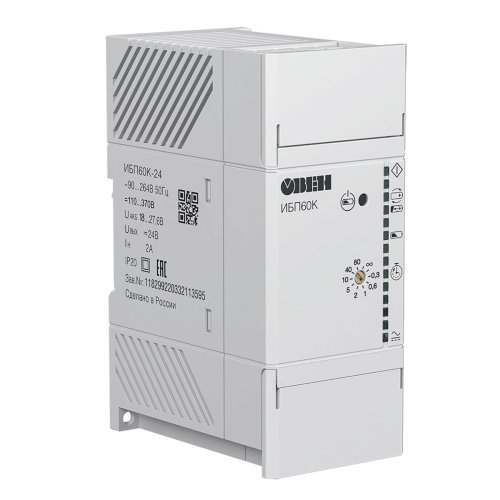

ИБП60К источник питания с резервированием [ОВЕН ИБП60К]

ИБП60К источник питания с резервированием [ОВЕН ИБП60К]

Артикул: ОВЕН ИБП60К

Файлы

Руководство по эксплуатации (краткое) ИБП60К

Декларация о соответствии на ИБП60К-24

Сертификат промышленной безопасности на ИБП60К-24

11 590.80

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

ОВЕН ИБП60К предназначен для использования в качестве резервированного источника вторичного питания при работе от сети и комплекта аккумуляторных батарей (АКБ). ИБП60К-24 является частью «Экосистемы- 210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода/вывода Мх210 в промышленности и других отраслях народного хозяйства.

Особенности и преимущества

Питание нагрузки стабилизированным напряжением 24 В (при наличии напряжения питающей сети) или с использованием свинцово-кислотных либо литий-ионных (Li-ion) АКБ.
Автоматический переход на резервное питание нагрузки постоянным напряжением от АКБ при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
Контроль наличия внешней АКБ.
Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети.
Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке (путем ограничения выходного тока) и от неправильного подключения (переполюсовки) клемм АКБ.Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня).
Восстановление работоспособности прибора в случае отсутствия напряжения питающей сети.
Световая индикация режимов работы прибора.
Информирование контролирующих устройств о режиме работы прибора.

Характеристики

Прочие

Артикул

ОВЕН ИБП60К

Оригинальная цена из выгрузки

11590.8

Наименование	Значение
	Питание от сети	Питание от АКБ^*
Выходные параметры
Номинальное напряжение	24 ± 0,48 В
Номинальный ток	2 А
Номинальная мощность	60 Вт (включая 12 Вт на заряд АКБ)	48 Вт
Размах напряжения шума ипульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более	120 мВ
Время пуска, не более	1 с	2 с
Входные параметры
Номинальное напряжение питания переменного тока	120/230 В	24 В
Рабочее напряжение питания переменного тока	90...264 В	–
Частота переменного тока	45...65 Гц	–
Рабочее напряжение питания постоянного тока	110...370 В	20,1…27,6 В (свинцово-кислотные АКБ); 18…25,5 В (Li-ion АКБ)
Максимальный ток потребления	1,1 А	3,9 А
Пусковой ток, не более	36 А	–
КПД, не менее**	80 %
Максимальная потребляемая мощность	75 Вт	–
Дискретный вход
Количество	1
Тип входа согласно ГОСТР 51841	1
Минимальная длительность импульса	1,6 мс
Напряжение / максимальный ток:
«логического нуля»	−5…+5 В / 2 мА
«логической единицы»	−30…−15 В /15…30 В / 9 мА (при 30 В)
Дискретный выход
Количество	4
Тип выходов	Оптопара транзисторная n-p-n типа
Максимальный коммутируемый ток	0,2 А
Максимальное коммутируемое напряжение	⎓30 В
Защиты
Защита от повышенного/пониженного входного напряжения	Переход на питание от АКБ при Uвх< 85 В АС; возврат на питание от сети при Uвх=" 90… "264 В АС	Отключение нагрузки при UАКБmin < 20,1 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ)
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	2,1…2,4 А
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТР 52931	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3	Класс Б	–
Степень защиты по ГОСТ 14254	IP20
Класс защиты от поражения электрическим током по ГОСТ IEC6 1140	II
Изоляция по ГОСТ 12.2.091	Усиленная
Категория перенапряжения по ГОСТР 50571.19	II	–
Степень загрязнения по ГОСТР 50030.1	2
Электрическая прочность изоляции	См. схему гальванической развязки
Сопротивление изоляции (вход–выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее	20 МОм
Условия эксплуатации
Рабочий диапазон температур окружающей среды	-20…+50 °С
Температура хранения и транспортирования	-40…+80 °С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более	80 %
Атмосферное давление	84…106,7 кПа
Взаимодействие с АКБ
Емкость АКБ	–	2…10 А·ч
Напряжение отключения заряда АКБ: свинцово-кислотные Li-ion	–	26,2…28,9 В Согласно ограничениям встроенного контроллера АКБ
Ток ограничения зарядного устройства	–	0,45…0,55 А
Время переключения с/на АКБ, не более	8 мс
Напряжение защитного отключения нагрузки от АКБ:
свинцово-кислотные	–	20,1…21,0 В
Li-ion	–	16,0...18,0 В
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания, не менее	2 года
Средняя наработка на отказ	50 000 ч
Масса, не более	0,5 кг
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев). ** Значения приводятся при нормальной температуре и номинальных напряжениях питания.
