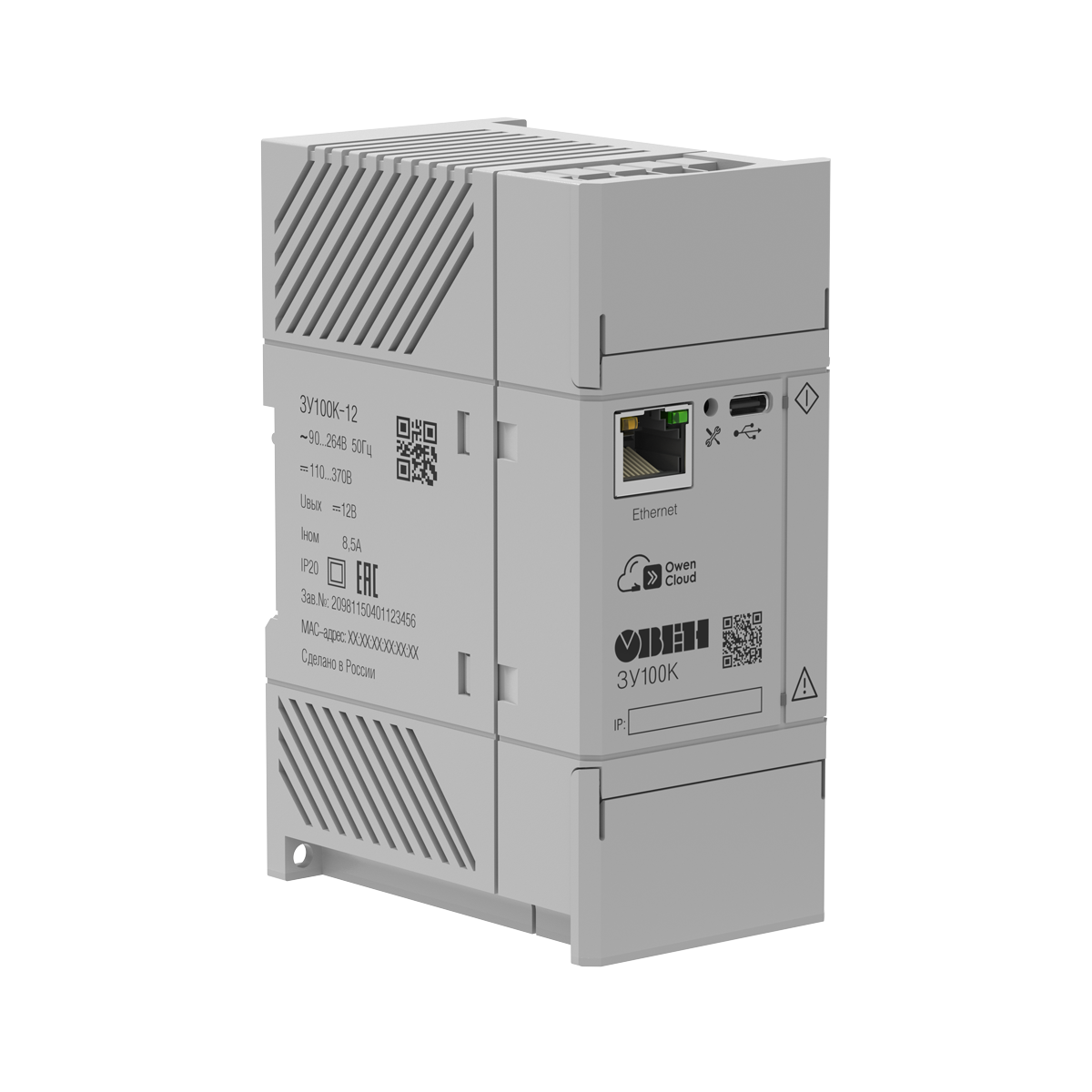

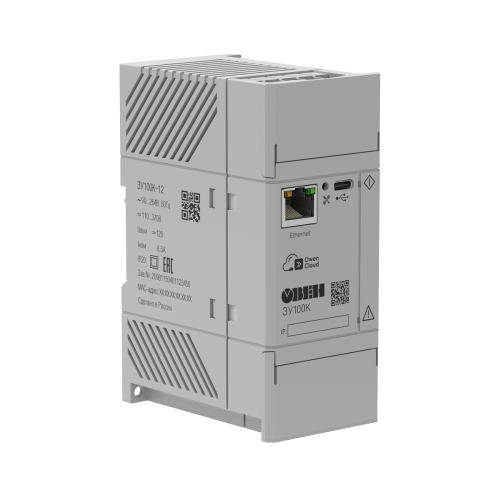

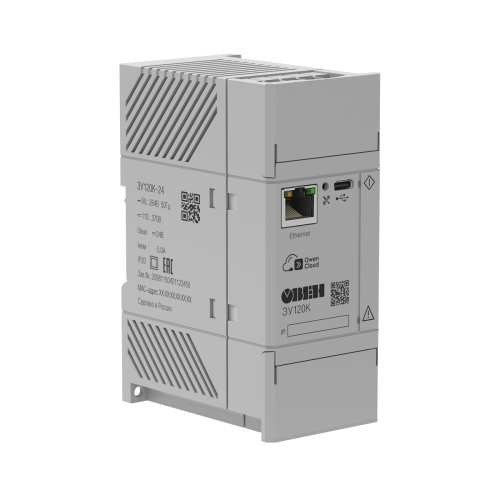

ЗУ120К, ЗУ100К зарядные устройства для аккумуляторных батарей с интерфейсом Ethernet

ЗУ120К, ЗУ100К зарядные устройства для аккумуляторных батарей с интерфейсом Ethernet

Файлы

Руководство по эксплуатации ЗУ120К

Руководство по эксплуатации (краткое) ЗУ120К

Руководство по эксплуатации ЗУ100К

Руководство по эксплуатации (краткое) ЗУ100К

Декларация о соответствии на ЗУ100К-12 и ЗУ120К-24

Owen Configurator

Встроенное ПО ЗУ100К-12

Встроенное ПО ЗУ120К-24

Описание товара

Зарядные устройства ОВЕН ЗУ120К и ЗУ100К предназначены для непрерывного подключения к аккумуляторным батареям и поддержания их в режиме постоянной готовности. В составе щита управления устройства могут использоваться для работы с дизельными, бензиновыми и газовыми электростанциями для заряда стартерных свинцово-кислотных АКБ или для питания различного промышленного оборудования с зарядом литиевых АКБ.

Прибор является частью «Экосистемы-210» компании «ОВЕН». Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности и преимущества:

Широкий диапазон питания переменного тока 90…264 В.
Диапазон подстройки выходного напряжения (Uвых) от 15 до 29,4 В или от 8 до 15 В.
Ограничение выходного тока 125 % от номинального значения (Iвых) 5 А или 8,5 А.
Рабочий диапазон температур: -40…+60 °С – без снижения рабочих характеристик.
Удобный монтаж в шкаф автоматики: компактный корпус шириной 52 мм.
Многоступенчатый метод заряда батарей.
Поддержка свинцово-кислотных и литий-ионных аккумуляторов в режиме «Авто», поддержка других типов аккумуляторов в режиме «Пользовательский».
Встроенные защиты: по выходному току, от перегрева прибора и внешних заряжаемых АКБ, КЗ, от инверсии полярности на выходе (переполюсовки), автоматический перезапуск после «Аварии».
Контроль наличия внешней АКБ, измерение внешней температуры АКБ – работа с датчиком температуры.
Световая индикация режимов работы прибора.
Конфигурирование и регулировка напряжения и выходного тока с помощью Owen Configurator по Ethernet или USB Type-C.

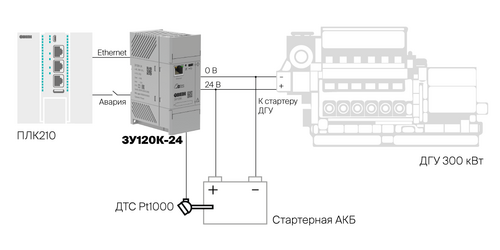

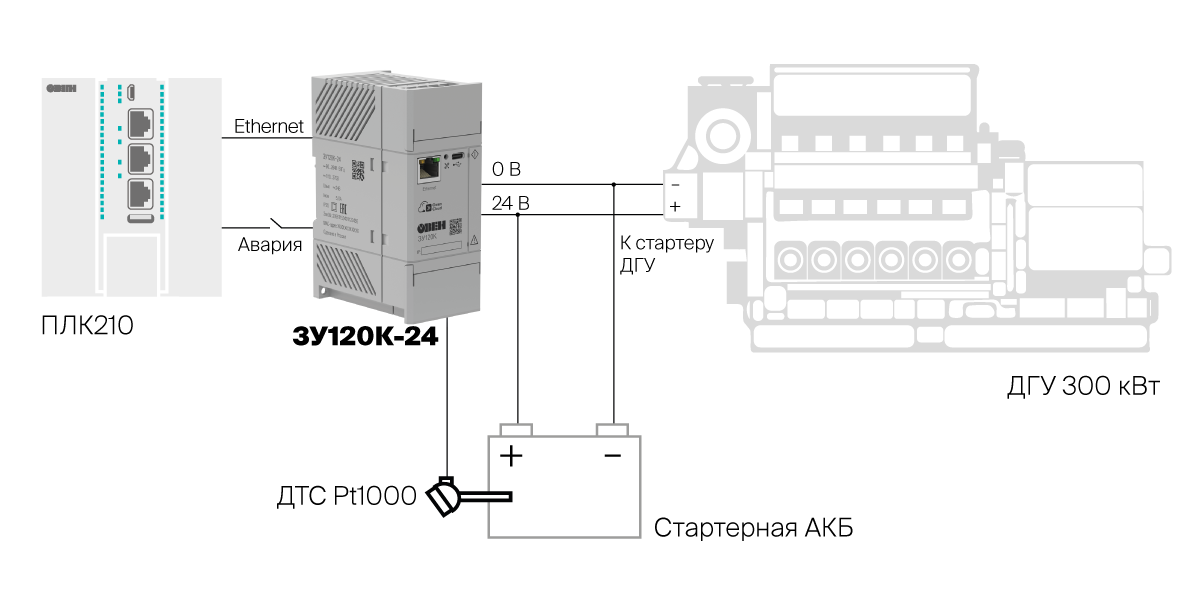

Примеры применения

Зарядное устройство работает параллельно зарядным генераторам двигателя и обеспечивает необходимый режим работы стартерной АКБ

Характеристики

Прочие

Наименование	Значение
	ЗУ120К-24	ЗУ100К-12
Выходные параметры
Номинальное напряжение (Uном)	24 В	12 В
Номинальный ток (Iном)	5 А	8,5 А
Номинальная мощность(Pном)	120 Вт	100 Вт
Диапазон подстройки выходного напряжения	15,0...29,4 В	8,0…15,0 В
Диапазон подстройки выходного тока	0,1...6,0 А	0,1...11,0 А
Допустимое отклонение напряжения, в том числе:
- нестабильность выходного напряжения от входного напряжения	±0,7 %
- нестабильность выходного напряжения от выходного тока	±2 %
- коэффициент температурной нестабильности	±0,02 % / °С
Размах напряжения шума и пульсаций (межпиковое), не более	120 мВ	200 мВ
Время установления выходного напряжения, не более	5 с
Входные параметры
Рабочее напряжение питания переменного тока	90...264 В
Частота переменного тока	47...63 Гц
Рабочее напряжение питания постоянного тока	110...370 В
Максимальный ток потребления	1,65 А
Пусковой ток, не более	30 А
КПД, не менее**	90 %	88 %
Дискретный выход
Количество	1
Тип выхода	Оптопара транзисторная n-p-n-типа
Максимальный коммутируемый ток	50 мА
Максимальное коммутируемое напряжение	80 В
Безопасностьи ЭМС
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	106…125 % от Iном
Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более	100 °С
Тип защиты от перегрева АКБ* – отключение выхода: порог отключения выхода, не более	50 °С
Тип защиты от глубокого разряда – отключение выхода: порог отключения выхода, не менее	15 В	7,5 В
Тип защиты от перезаряда – отключение цепи заряда: порог отключения	29,4 В	14,65 В
Тип защиты от КЗ – отключение выхода	Есть
Устойчивость к воздействию одиночных механических ударов, падению в транспортной таре и воздействию вибрации	Соответствуют ГОСТ IEC 61131-2
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4	Критерий качества В
Излучение радиопомех (помехоэмиссия)	Соответствует ГОСТ 32132.3**
Степень защиты по ГОСТ 14254	IP20
Категория перенапряжения по ГОСТ Р 50571.19	II
Степень загрязнения по ГОСТ Р 50030.1	2
Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее	20 МОм
Условия эксплуатации
Рабочий диапазон температур окружающей среды	-40…+60 °С
Температура хранения и транспортирования	-40…+60 °С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более	80 %
Атмосферное давление	84…106,7 кПа
Измерительные входы
Количество входов термопреобразователей сопротивления (ТС)	1
Диапазон измерения температуры внешним датчиком ТС	-5...+55 °С
Время опроса входа ТС***	1 с
Предел допускаемой основной приведенной (к диапазону измерений) погрешности	5,0 %
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания, не менее	2 года
Средняя наработка на отказ	70 000 ч
Масса, не более:
- без упаковки	0,45 кг
- в упаковке	0,55 кг

ПРИМЕЧАНИЕ
* При условии подключения внешнего датчика ТС к АКБ.
** При условии подключения функционального заземления.
*** ТС – датчик PT1000.
