HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения

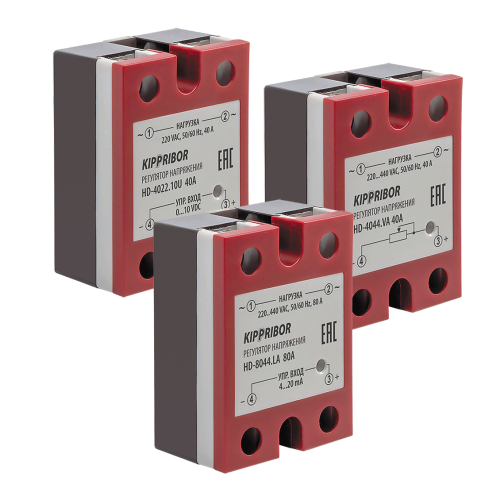

HD-xx44.LA, HD-xx44.VA, HD-xx22.10U относятся к категории регуляторов напряжения. Изготовлены в стандартном корпусе нового образца. Предназначены для непрерывного регулирования напряжения нагрузки в цепях переменного тока до 80 А. Применяются для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Регулирование осуществляется пропорционально величине управляющего сигнала. В числе типовых примеров применения регуляторов можно привести следующие: регулирование мощности нагревательных элементов, регулирование напряжения питания ламп накаливания для изменения уровня освещенности.

Особенности коммутации нагрузки для регуляторов серии HD-xx44.LA, HD-xx44.VA, HD-xx22.10U

Максимальный коммутируемый ток:

• Серии HD-xx44.VA, HD-xx22.10U до 40 А.
• Серия HD-xx44.LA до 80 А.

Рекомендуемый ток резистивной нагрузки:

• Серии HD-xx44.VA , HD-xx22.10U до 30 А.
• Серия HD-xx44.LA до 60 А.

Управляющий сигнал:

• Серия HD-xx44.VA- потенциометр 470/560 кОм при Uном 220 VAC/380 VAC.
• Серия HD-xx22.10U- унифицированный сигнал напряжения 0…10 В.
• Серия HD-xx44.LA- унифицированный токовый сигнал 4…20 мА.

Диапазон регулирования напряжения питания нагрузки:

• Серия HD-xx44.VA – 10…440 VAC.
• Серия HD-xx22.10U- 10…220 VAC.
• Серия HD-xx44.LA - 10…440 VAC.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!А также При работе регуляторов в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения.

Рекомендуемые токи нагрузки регуляторов серий HD-xx44.VA[M02], HD-xx22.10U[M02] и HD-xx44.LA[M02]

Конструктивные особенности регуляторов серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U

• Обновленный дизайн корпуса с устойчивой к истиранию маркировкой.
• Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям регулятора.
• Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
• Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью регулятора (кроме HD-xx44.VA).
• Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа регулятора.
• Регулятор и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов регулятора обеспечивают целостность устройства при возникновении аварийных ситуаций.

Внимание! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

ВНИМАНИЕ! Серия HD-xx44.VA не имеет гальванической развязки между управляющей и выходной цепями.
