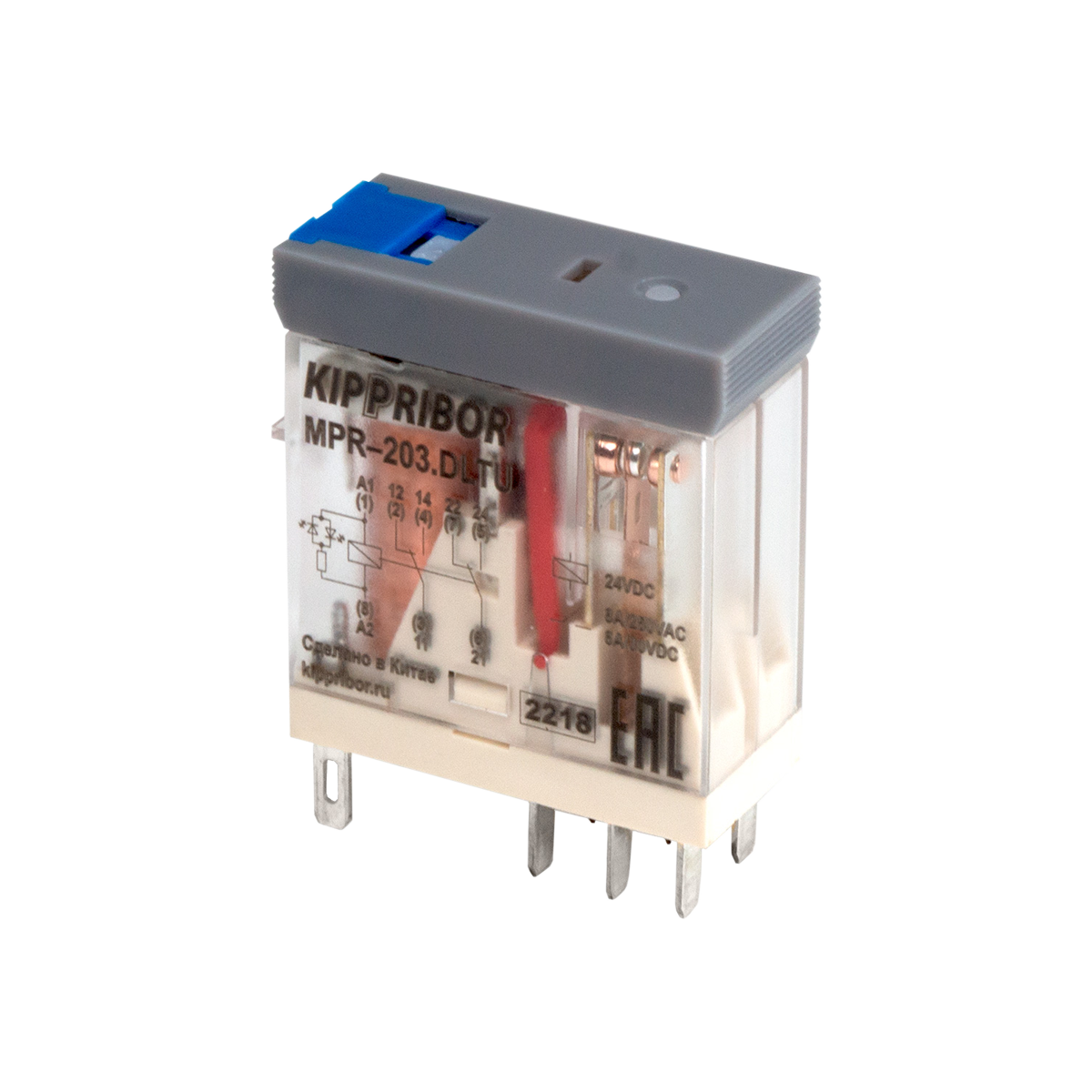

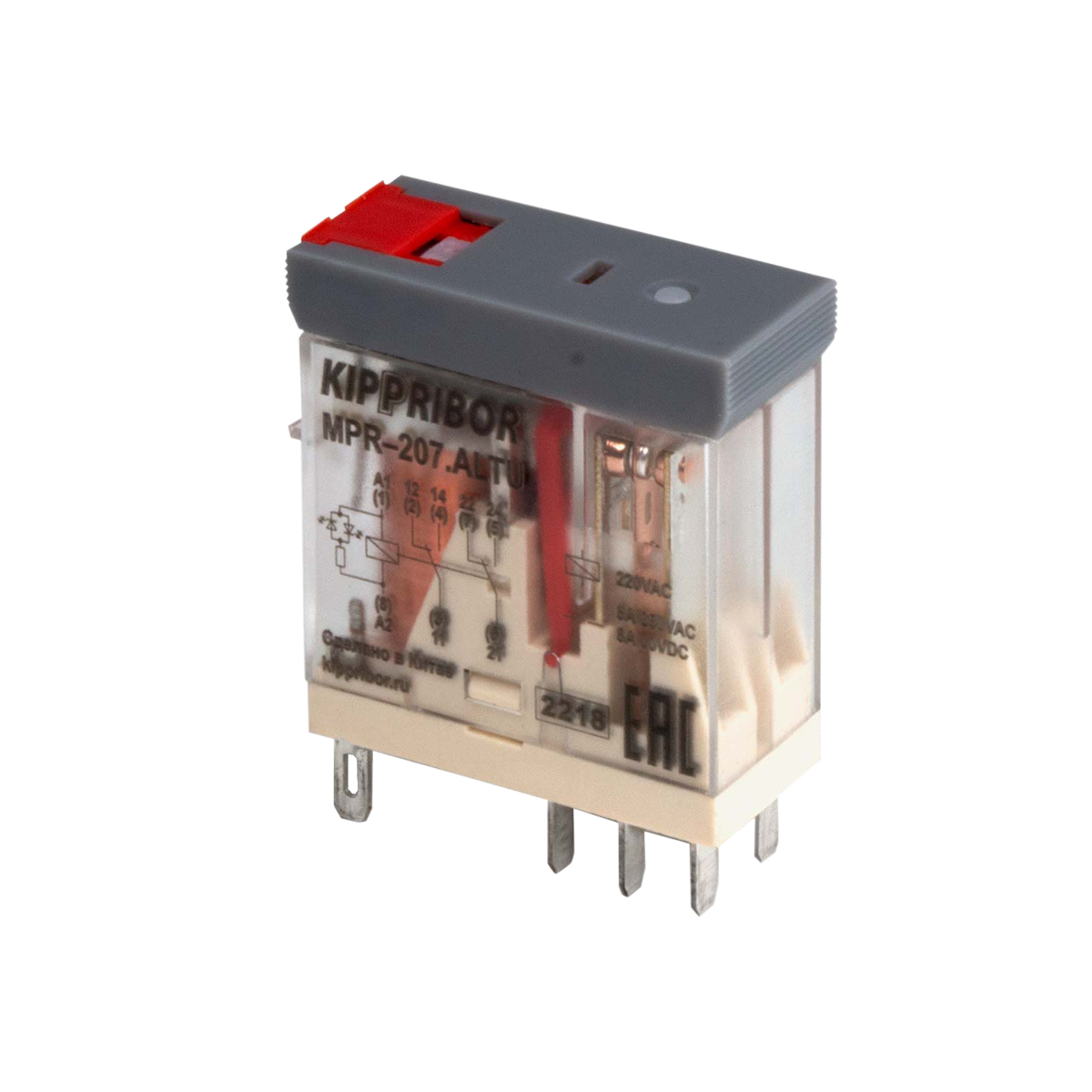

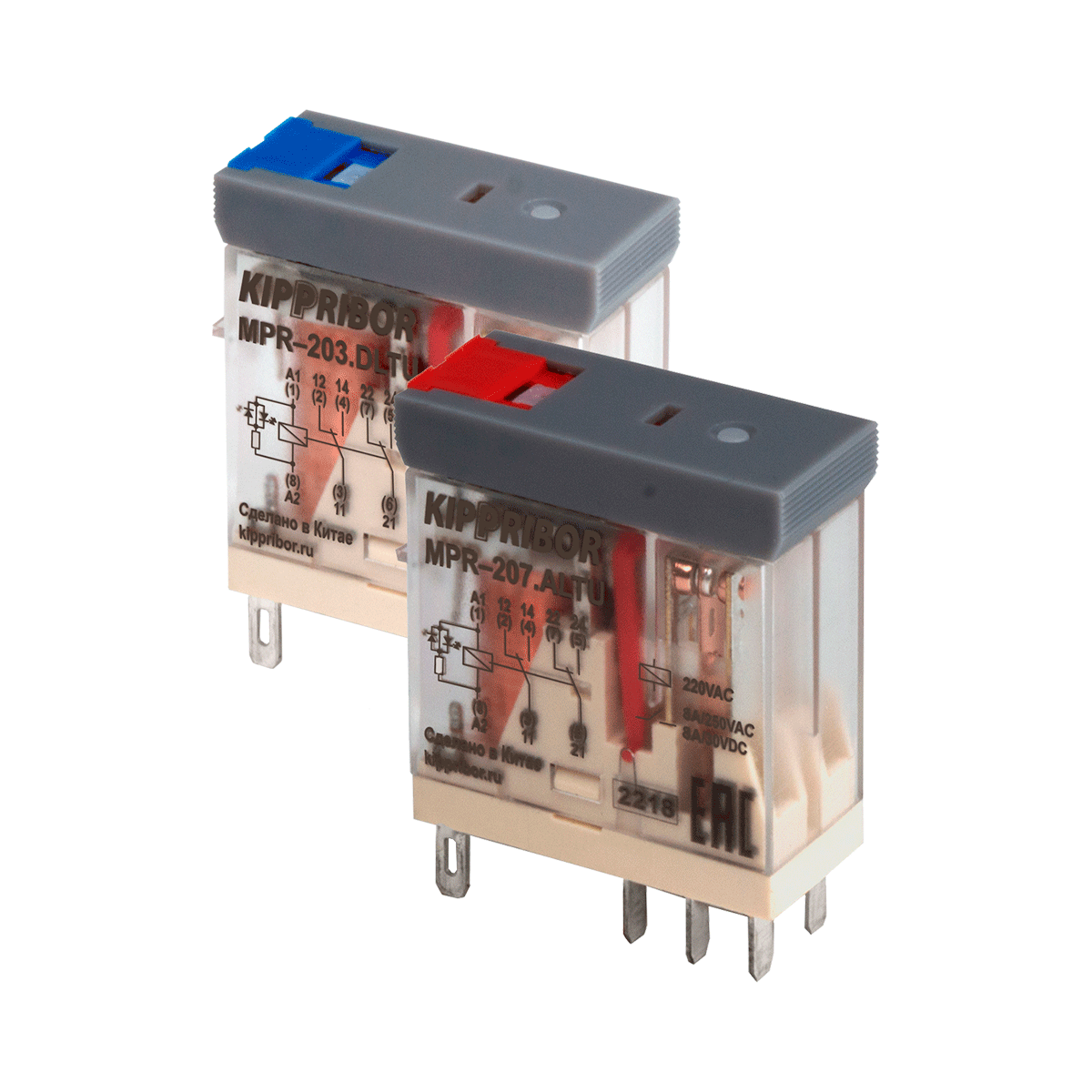

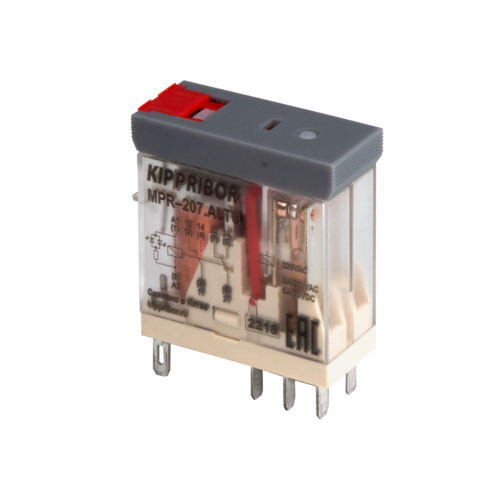

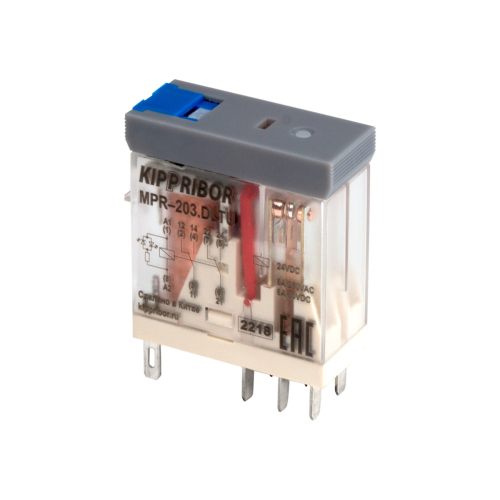

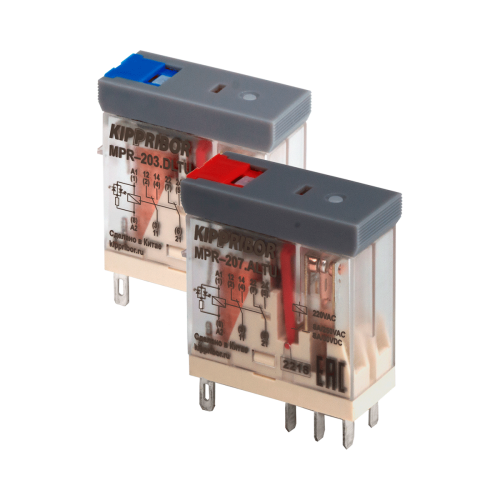

Промежуточные реле KIPPRIBOR серии MPR в компактном корпусе (2-контактные) [Промежуточные реле KIPPRIBOR серии MPR]

Промежуточные реле KIPPRIBOR серии MPR в компактном корпусе (2-контактные) [Промежуточные реле KIPPRIBOR серии MPR]

Файлы

Описание товара

Реле серии MPR позволяют коммутировать как управляющие, так и силовые цепи. В корпусе компактного размера смонтированы две группы переключающих контактов, рассчитанных на токи до 8 А.

Преимущества промежуточных реле KIPPRIBOR серии MPR:

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
Мощные силовые контакты.
Яркий светодиод индикации срабатывания реле.

Степень защиты промежуточных реле KIPPRIBOR серии MPR:

Корпуса реле – IP40.
Со стороны клемм – IР00.

Установка на DIN-рейку при помощи монтажной колодки:

3-ярусные колодки с винтовыми клеммами .

Характеристики

Прочие

Артикул

Промежуточные реле KIPPRIBOR серии MPR

Оригинальная цена из выгрузки

280.8

Технические характеристики

Характеристика	Значение
Время включения (при U_ном)	не более 20 мс
Время выключения (при U_ном)	не более 10 мс
Диапазон рабочих температур	-40…+55 °С
Относительная влажность	5…85% RH
Атмосферное давление	86…106 кПа
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 20 г

Электрические характеристики контактов

Характеристика	Постоянный ток (DC)	Переменный ток (AC)
Номинальный ток и напряжение коммутации	8 А при 30 В	8 А при 250 В
Начальное сопротивление контактов	не более 50 мОм
Материал контакта	серебряный сплав (AgNi)
Электрический ресурс	не менее 10⁵
Механический ресурс	не менее 10⁷
Сопротивление пробоя между группами контактов	≥ 3000 В в течение 1 мин (ток утечки 1 мА)

Электрические характеристики катушки

Характеристика	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания катушки U_ном	24 В	220 В
Напряжение включения (при 25 °С)	не менее 0,75 U_ном	не менее 0,8 U_ном
Напряжение выключения (при 25 °С)	не более 0,1 U_ном	Не более 0,3 U_ном
Предельное напряжение питания катушки (при 25 °С)	1,1 U_ном
Мощность катушки	0,53 Вт	1,0 ВА
Сопротивление пробоя между контактами и катушкой	не менее 2000 В – при токе утечки 1 мА в течение 1 минуты
