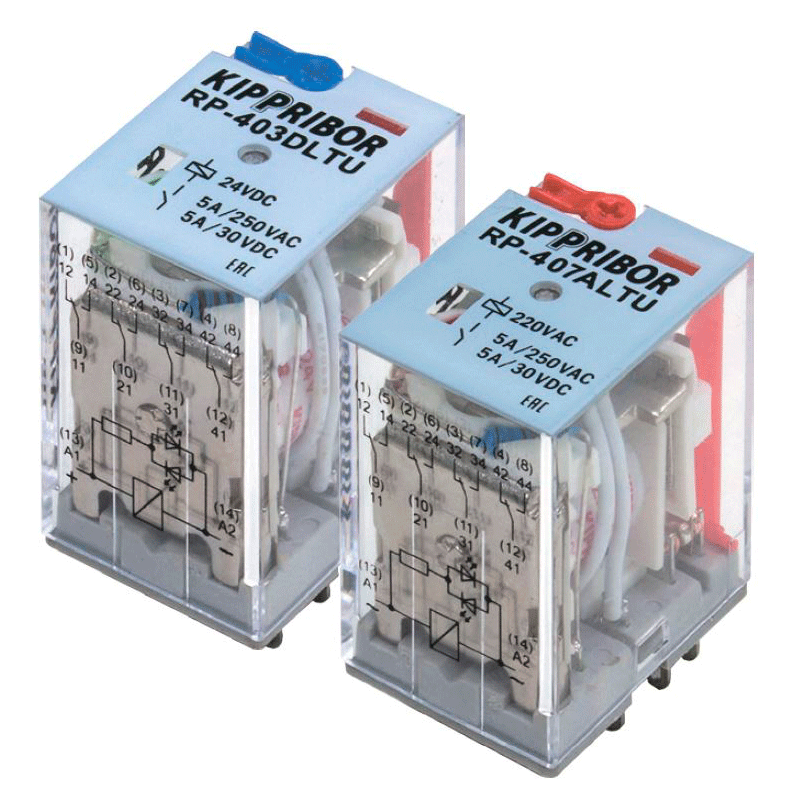

Промежуточные реле KIPPRIBOR серии RP общепромышленные (4-контактные) [Промежуточные реле KIPPRIBOR серии RP]

Промежуточные реле KIPPRIBOR серии RP общепромышленные (4-контактные) [Промежуточные реле KIPPRIBOR серии RP]

Файлы

Описание товара

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Для монтажа промежуточных реле на DIN-рейку или плоскость используются:

2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2.
3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3.
3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.

Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:

прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
яркий цветной светодиодный (LED) индикатор работы;
удобный ручной дублёр с фиксацией (для модификаций LTU).

Степень защиты промежуточных реле KIPPRIBOR серии RP:

корпуса реле – IP40,
со стороны клемм – IР00.

Характеристики

Прочие

Артикул

Промежуточные реле KIPPRIBOR серии RP

Оригинальная цена из выгрузки

561.6

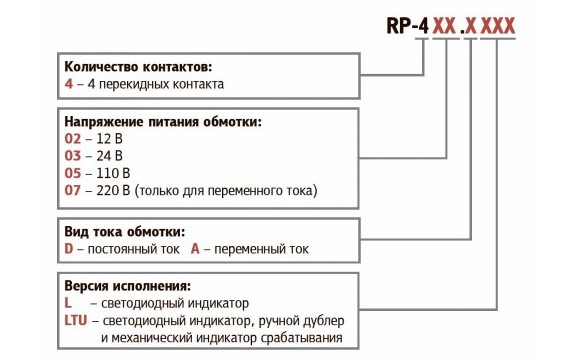

Технические характеристики	Модификации без ручного дублера (RP - 402/403/405/407AL RP - 402/403/405DL)	Модификации с ручным дублером (RP - 402/403/405/407ALTU RP - 402/403/405DLTU)
Время включения (при U_N)	не более 25 мс
Время выключения (при U_N)	не более 25 мс
Диапазон рабочих температур	–55...+70 °С
Относительная влажность	35%...80% RH
Атмосферное давление	86...106 кПа
Светодиодный LED-индикатор срабатывания	есть		есть
Ручное дублирование срабатывания	нет		есть
Механическая индикация срабатывания	нет		есть
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 35 г.

Электрические характеристики контактов

Электрические характеристики контактов	Постоянный ток (DС)		Переменный ток (АС)
Номинальные ток и напряжение коммутации	5 A при 30 В	5 A при 250 В
Минимальная коммутируемая нагрузка	1000 мВт (10 В/10 мА)
Начальное сопротивление контактов	не более 100 мОм
Материал контакта	серебряный сплав (AgSnO₂)
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл./мин)	не менее 10⁷
Сопротивление пробоя между группами контактов	≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)

Электротехнические характеристики катушки

Электротехнические характеристики катушки	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания Uном.	12/24 В	12/24/110/220 В
Напряжение включения (при 23 °С)	не менее 0,75 Uном.	не менее 0,8 Uном.
Предельное напряжение питания катушки (при 25 °С)	1,10 Uном.
Напряжение выключения (при 23 °С)	не более 0,10 Uном.	не более 0,30 Uном.
Мощность	0,9 Вт	1,2 ВА
Сопротивление пробоя между катушкой и контактами	не менее 1500 VAC в течение 1 минуты
