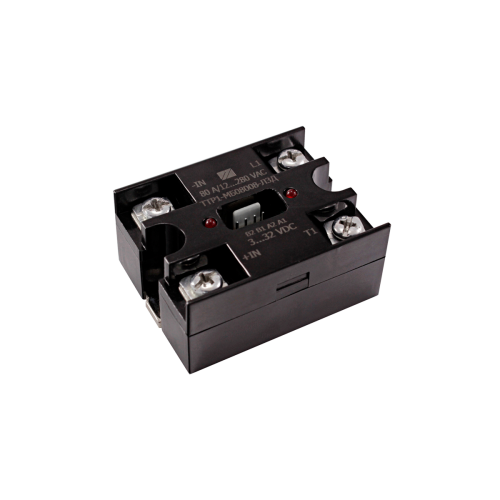

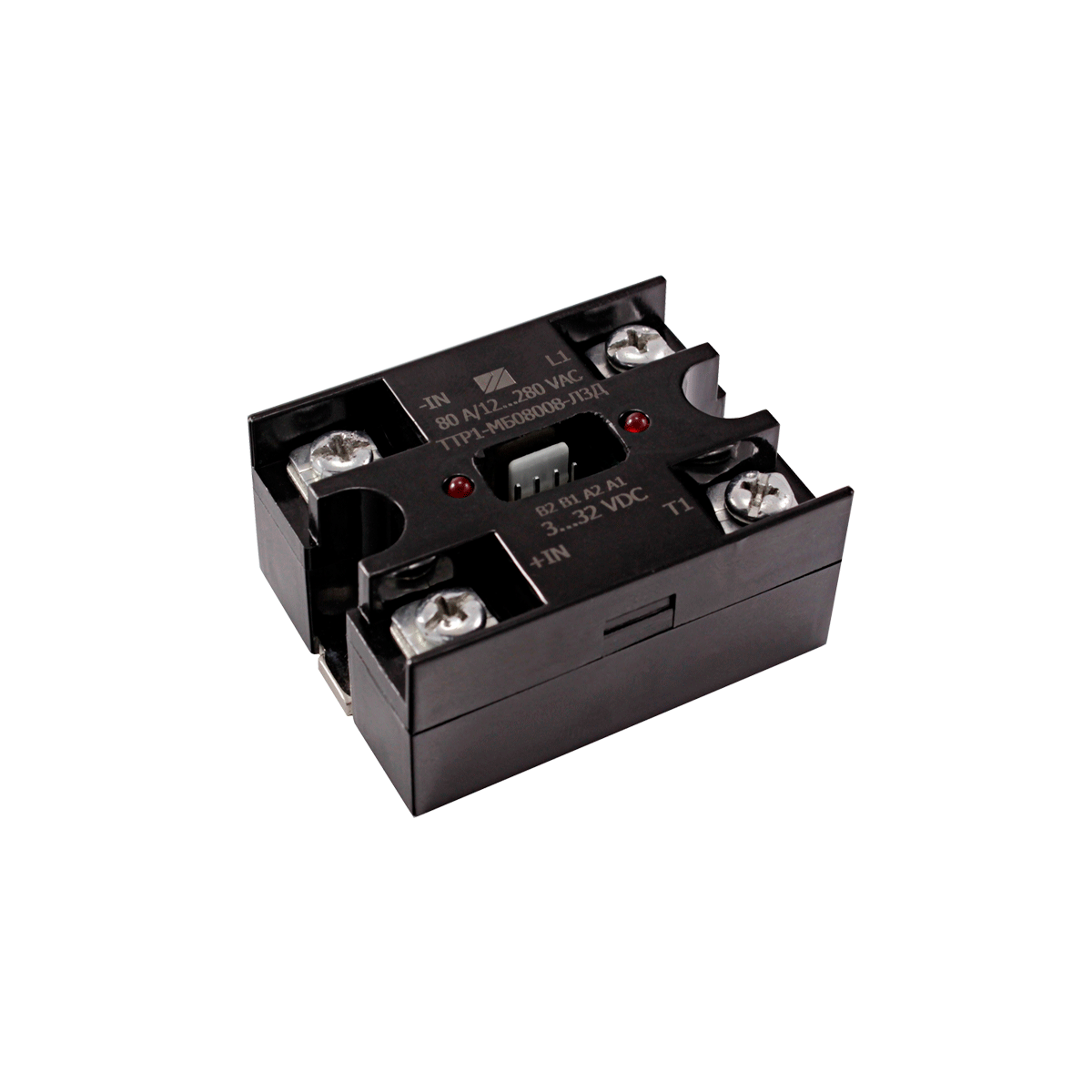

ТТР1-МБ...-Л3Д твердотельные реле с дополнительным питанием для управления малыми токами [ТТР1-МБ...-Л3Д]


3 105.60 Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину
Купить в 1 клик
Добавить в избранное
Добавить к сравнению
Рассчитать доставку

Описание товара

Твердотельные реле с дополнительным питанием для управления малыми токами, с контролем перехода фазы через «ноль», сигнал управления – 3...32 VDC.

Преимущества

  • Ток управления до 1 мА.
  • Защита от перенапряжения по выходу с помощью защитных диодов.
  • Выходной каскад на тиристорах для сложных промышленных нагрузок.

Модификации и коммутируемый ток, среднеквадратичное значение

Модификация

Рекомендуемый режим

Предельно допустимый режим

ТТР1-МБ01008-Л3Д

~8 А

~10 А

ТТР1-МБ02508-Л3Д

~20 А

~25 А

ТТР1-МБ04008-Л3Д

~30 А

~40 А

ТТР1-МБ06308-Л3Д

~48 А

~63 А

ТТР1-МБ08008-Л3Д

~70 А

~80 А

ТТР1-МБ10008-Л3Д

~80 А

~100 А

Характеристики

Прочие
Артикул ТТР1-МБ...-Л3Д
Оригинальная цена из выгрузки 3105.6

Наименование параметра, единица измерения

Буквенное обозначение

Значение параметра

Режим измерения

не менее

не более
Ток утечки на выходе в выключенном состоянии (пиковое значение), мА Iут.вых   ±1,0 Uвх =0,8 В; Uком =±400 В; Uпит =24 В
Выходное остаточное напряжение (пиковое значение), В Uос   1,5 Uвх =3 В; Uпит =24 В; Iком = ~10, 25, 40, 80, 100 А
1,6 Uвх =3 В; Uпит =24 В; Iком = ~63 А
Входной ток, мА Iвх 0,5   Uвх =3 В
  1,0 Uвх =32 В
Ток потребления, мА Iпот 7 15 Uвх =5 В; Uпит =30 В; Iком = ~10, 40 А
7 28 Uвх =5 В; Uпит =30 В; Iком = ~63, 80, 100 А

Рекомендуемые режимы эксплуатации

Наименование параметра, единица измерения

Буквенное обозначение

Значение параметра

не менее

не более
Коммутируемое напряжение, среднеквадратичное значение, В Uком ~50 ~240
Входное напряжение во включенном состоянии, В Uвх.вкл 5 25
Входное напряжение в выключенном состоянии, В Uвх.выкл 0 0,6
Напряжение питания (постоянного и переменного тока), В Uпит 21,6 26,4
Рабочий диапазон температур, °С Tокр -40 +85

Предельно допустимые режимы эксплуатации

Наименование параметра, единица измерения

Буквенное обозначение

Значение параметра

не менее

не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В Uпик   ±400
Коммутируемое напряжение, среднеквадратичное значение, В Uком ~12 ~280
Напряжение питания (постоянного и переменного тока), В Uпит 20 30
Входное напряжение во включенном состоянии, В Uвх.вкл 3 32
Входное напряжение в выключенном состоянии, В Uвх.выкл -3,5 0,8
Температура перехода, °С Tп -40 +125
