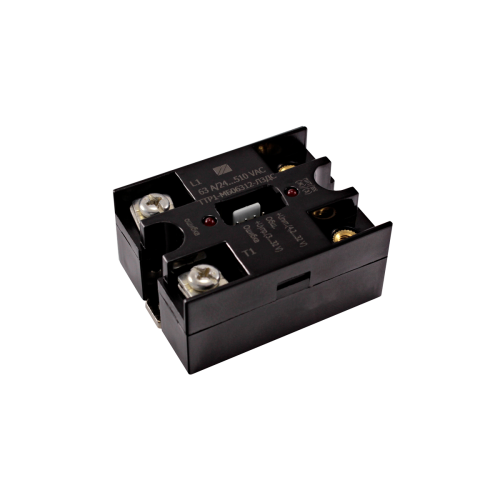

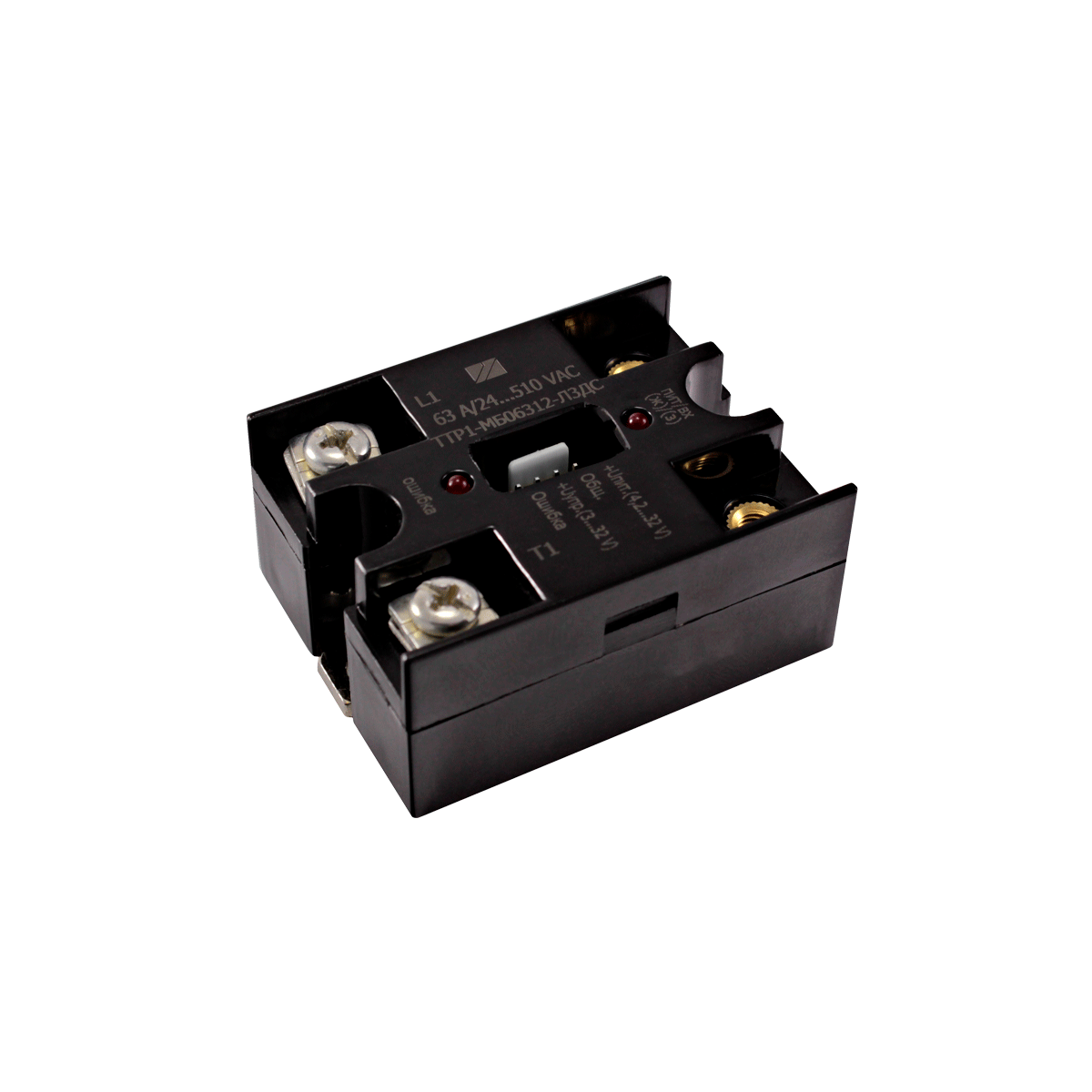

ТТР1-МБ...-Л3ДС твердотельные реле с возможностью контроля функционирования реле и нагрузки [ТТР1-МБ...-Л3ДС]

ТТР1-МБ...-Л3ДС твердотельные реле с возможностью контроля функционирования реле и нагрузки [ТТР1-МБ...-Л3ДС]

Обзор товара

Артикул: ТТР1-МБ...-Л3ДС

Файлы

Руководство по эксплуатации ТТР1-МБ...-Л3ДС

Сертификат соответствия на ТТР

6 008.40

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Твердотельные реле переменного тока с функцией самодиагностики, с контролем перехода фазы через «ноль», сигнал управления - 4,2...32 VDC

Преимущества

Коммутация напряжения в «нуле».
Наличие обратной связи с контроллером (контроль функционирования и обрыва нагрузки).
Сигнал ошибки формируется по схеме «открытый сток», что позволяет корректно определять обрыв цепи питания ТТР.
Раздельная индикация наличия питания/сигнала управления/ошибки функционирования.
Защита от перенапряжения по входу и выходу с помощью защитных диодов (TVS).

Модификации и коммутируемый ток, среднеквадратичное значение

Модификация	Рекомендуемый режим	Предельно-допустимый режим
ТТР1-МБ02512-Л3ДС	~20 А	~25 А
ТТР1-МБ04012-Л3ДС	~30 А	~40 А
ТТР1-МБ06312-Л3ДС	~48 А	~63 А
ТТР1-МБ08012-Л3ДС	~70 А	~80 А
ТТР1-МБ10012-Л3ДС	~80 А	~100 А
ТТР1-МБ12512-Л3ДС	~100 А	~125 А

Характеристики

Прочие

Артикул

ТТР1-МБ...-Л3ДС

Оригинальная цена из выгрузки

6008.4

Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра		Режим измерения
Наименование параметра, единица измерения	Буквенное обозначение	не менее	не более	Режим измерения
Ток утечки на выходе в выключенном состоянии (пиковое значение), мА	Iут.вых		±3,0	Uвх =0,8 В; Uком =±800 В; Uпит =4,2 В
Ток утечки на выходе «Ошибка» в закрытом состоянии (пиковое значение), мкА	Iут.ош		100	Uош =50 В
Выходное остаточное напряжение (пиковое значение), В	Uос		1,5	Uупр =3 В; Uпит =4,2 В; Iком =~25, 40, 80, 100, 125 А
Выходное остаточное напряжение (пиковое значение), В	Uос		1,6	Uупр =3 В; Uпит =4,2 В; Iком =~63 А
Остаточное напряжение на выходе «Ошибка» в открытом состоянии, В	Iос.ош		0,3	Iош =300 мА; Uвх =0 В; Uком =±750 В
Входной ток, мА	Iвх	0	1	Uвх =3 В; Uпит =4,2 В
Входной ток, мА	Iвх	0	3,5	Uвх =32 В; Uпит =4,2 В
Ток потребления, мА	Iпот		15	Uпит =4,2 В
Ток потребления, мА	Iпот		15	Uпит =32 В
Пороговый уровень детектирования коммутируемого напряжения (пиковое значение), В	Uпор		±30	Uвх =0,8 В
Пороговый уровень детектирования коммутируемого тока (пиковое значение), мА	Iпор		±30	Uвх =3 В
Напряжение запрета включения, В	Uз		40	Uвх =3 В
Время включения/выключения, мс	tвкл/tвыкл		10/10	Uвх =3 В; Uком =60 В; Rн =100 Ом; fком =50 Гц; Uпит=4,2 В

Предельно допустимые режимы эксплуатации

Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра
Наименование параметра, единица измерения	Буквенное обозначение	не менее	не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В	Uпик		±800
Коммутируемое напряжение, среднеквадратичное значение, В	Uком	~24	~510
Входное напряжение во включенном состоянии, В	Uвх.вкл	3	32
Входное напряжение в выключенном состоянии, В	Uвх.выкл	-3,5	0,8
Напряжение питания, В	Uпит	4,2	32
Ток через выход «Ошибка», мА	Iош		300
Напряжение на выходе «Ошибка», В	Uош		50
Температура перехода, °С	Tп	-40	+125
