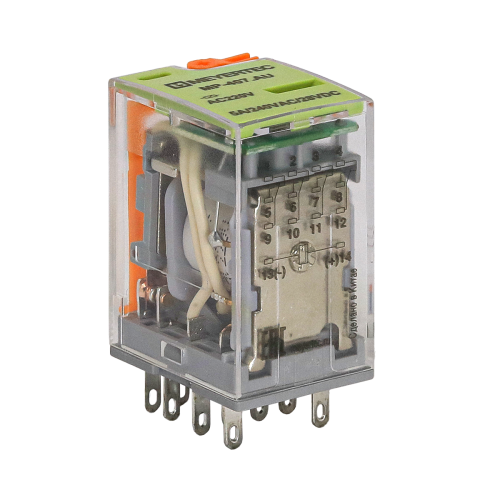

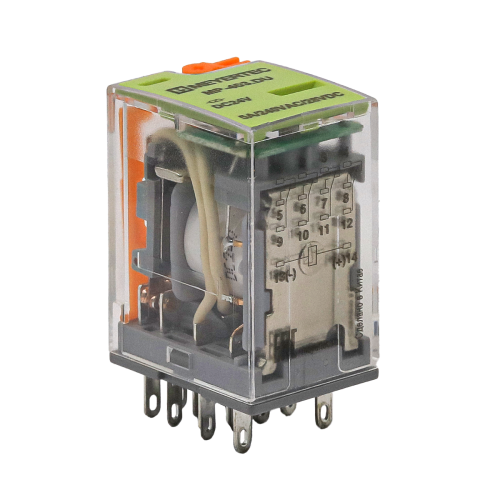

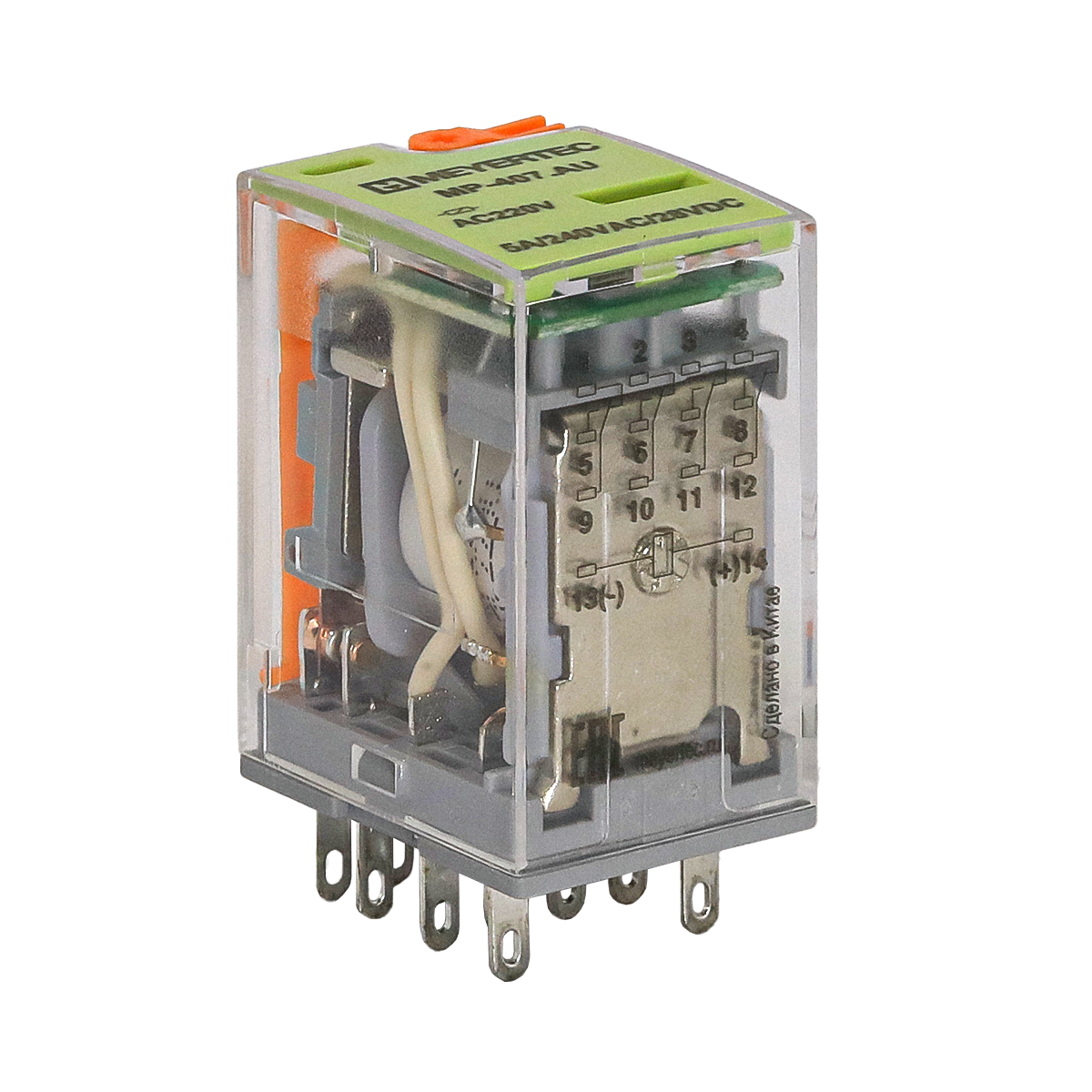

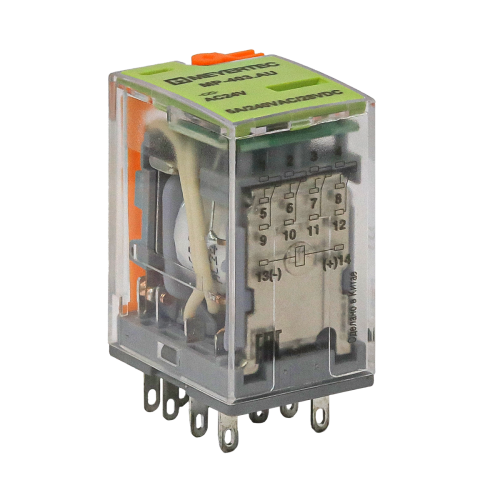

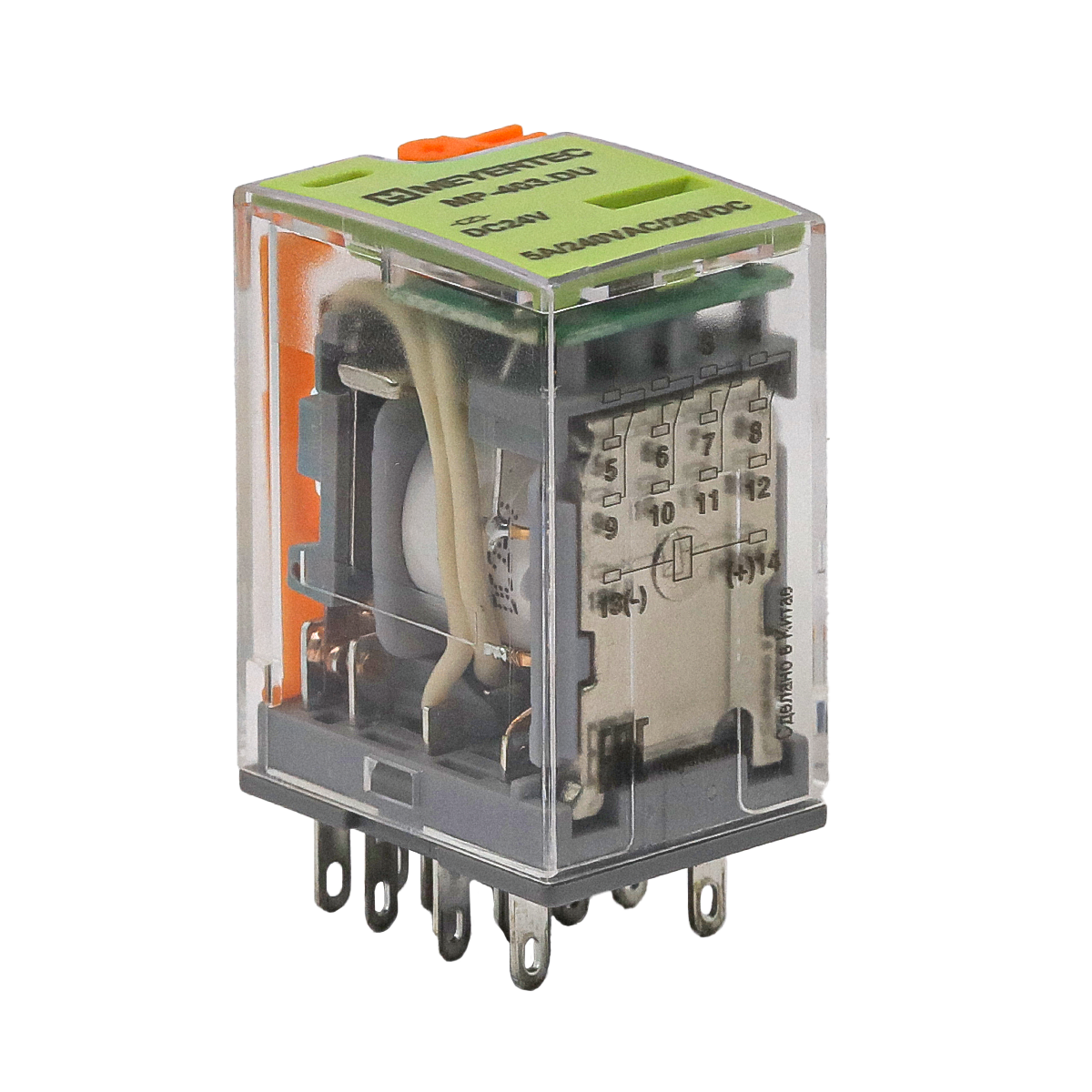

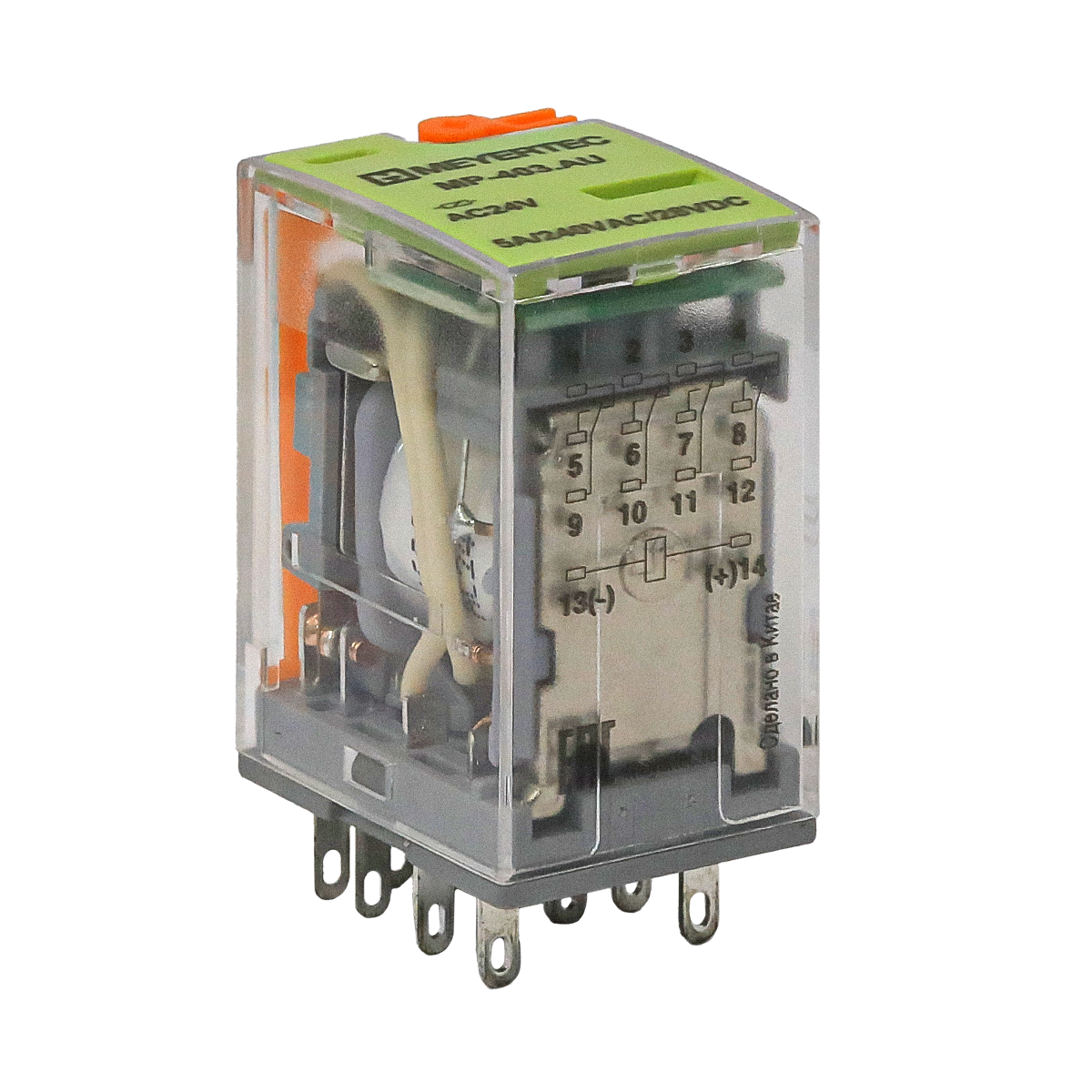

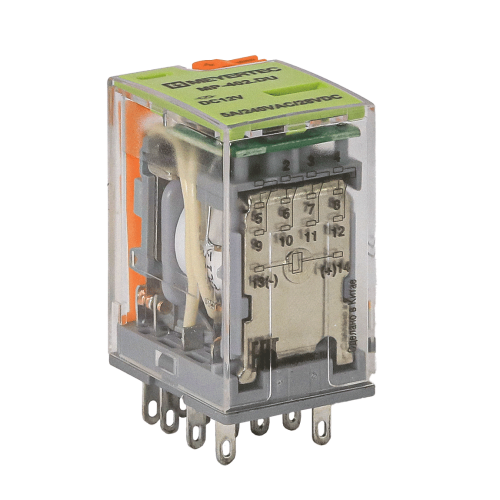

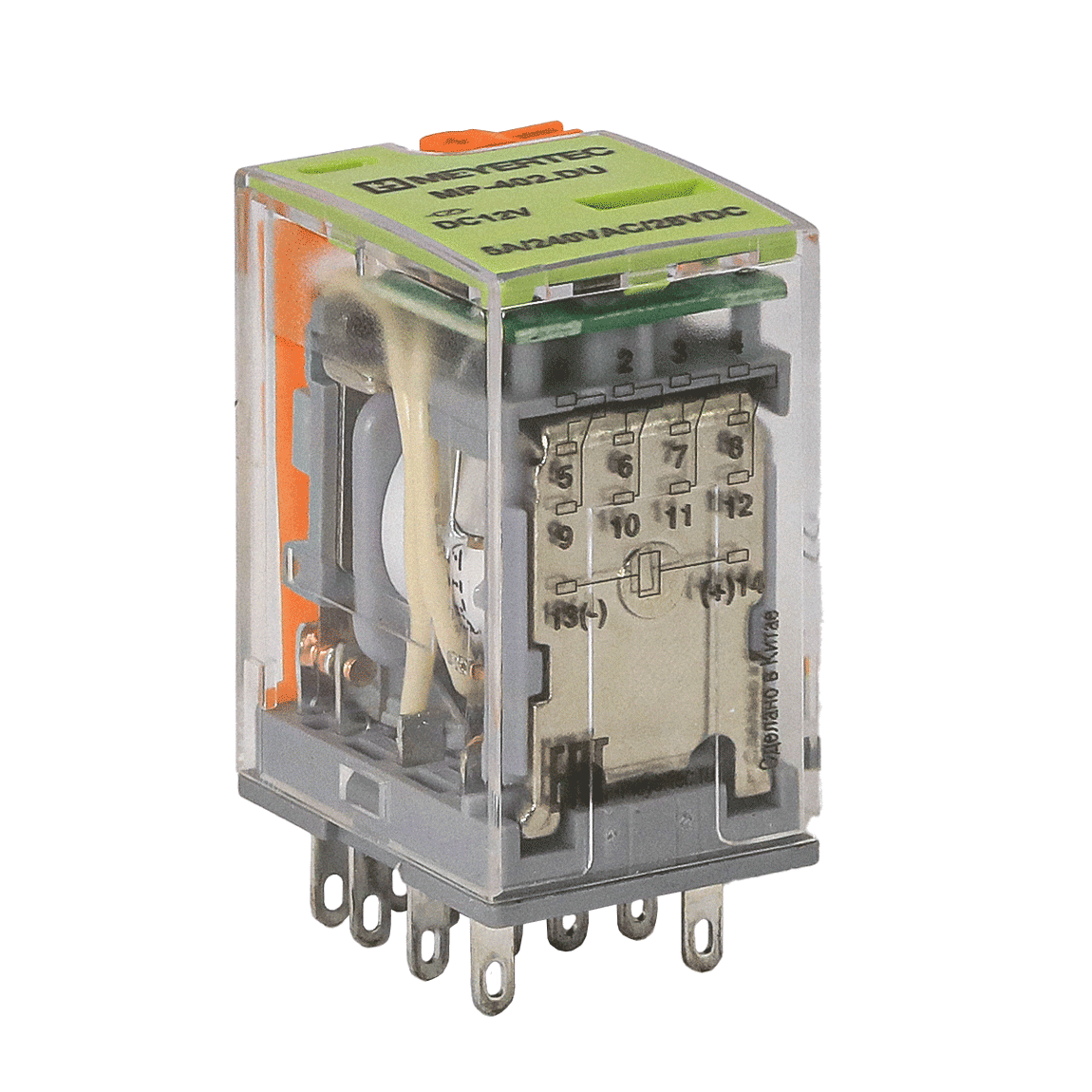

Промежуточные реле MEYERTEC серии MP (4-контактные)

Файлы

Руководство по эксплуатации MN, NS, MEP, MP

Декларация о соответствии MN, NS, MEP, MP

Описание товара

Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Преимущества реле MEYERTEC серии MP

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.

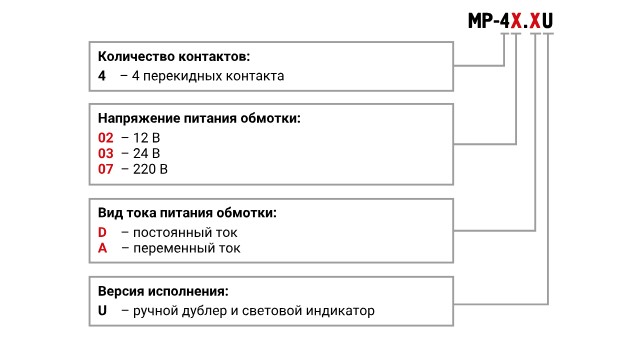

Простой способ подобрать колодку, серия зашифрована в названии.
Ручной дублер, светодиодный индикатор.
Компактные размеры реле – 27 мм, что позволяет экономить монтажное пространство в шкафу.
Простой монтаж на DIN-рейку.

Характеристики

Прочие

Параметр	Значение
Время включения при U_ном	не более 25 мс
Время выключения при U_ном	не более 25 мс
Диапазон рабочих температур	-40…+70 °С
Относительная влажность	25…75% RH
Удароустойчивость	10 g (длительность ударов 11 мс)
Виброустойчивость	10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин)
Габаритные размеры	27×21×42,8 мм
Масса	не более 35 г

Электрические характеристики контактов

	Значение
Номинальный ток	5 А при 28 В	5 А при 240 В
Минимальная коммутируемая нагрузка	600 мВт (6 В/100 мА)
Начальное сопротивление	не более 100 мОм
Материал	Серебряный сплав AgSnO₂
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл/мин)	не менее 10⁷
Электрическая прочность изоляции между группами контактов	Не менее 1000 В – при утечке 1мА в течение 1 минуты

Электрические характеристики катушки

	Значение
	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания U_ном	12/24 В*	24/220 В*
Напряжение включения (при 23°С)	не менее 0,75U_ном	не менее 0,8U_ном
Напряжение выключения (при 23°С)	не более 0,1U_ном	не более 0,3 U_ном
Максимально допустимое напряжение питания обмотки, В	1,10U_ном(при 23 °С)
Потребляемая мощность обмотки	0,9 Вт	1,2/0,94 ВА
Электрическая прочность изоляции между обмоткой и контактами	Не менее 1500 В – при утечке 1 мА в течение 1 минуты

*выбирается при заказе
