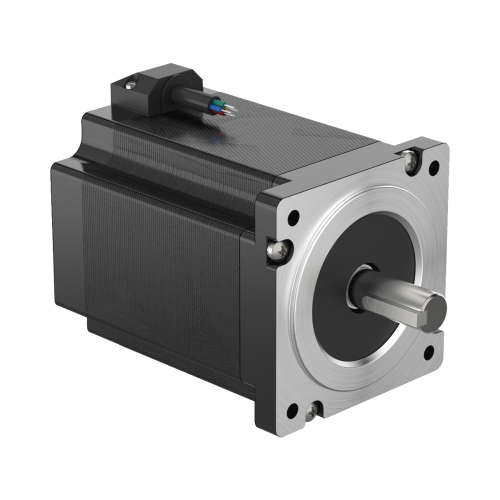

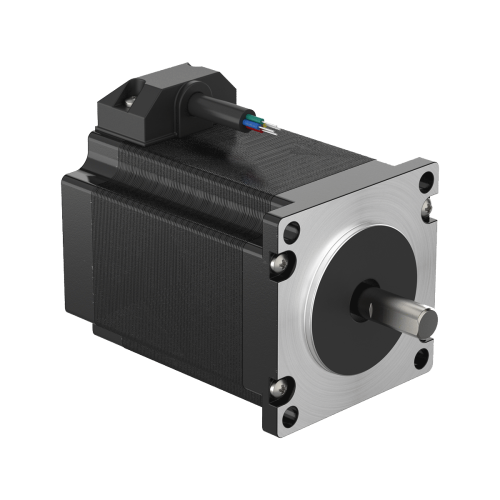

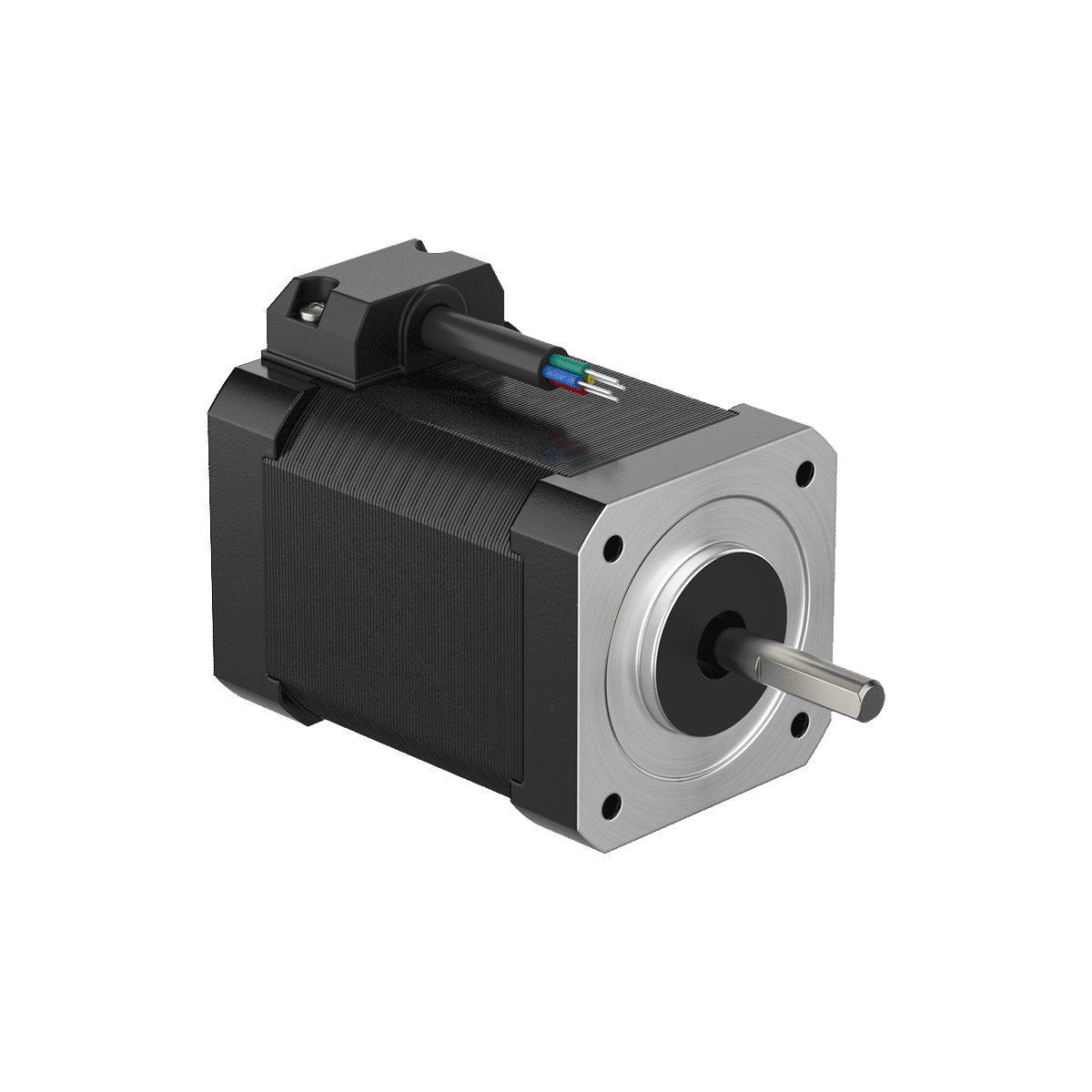

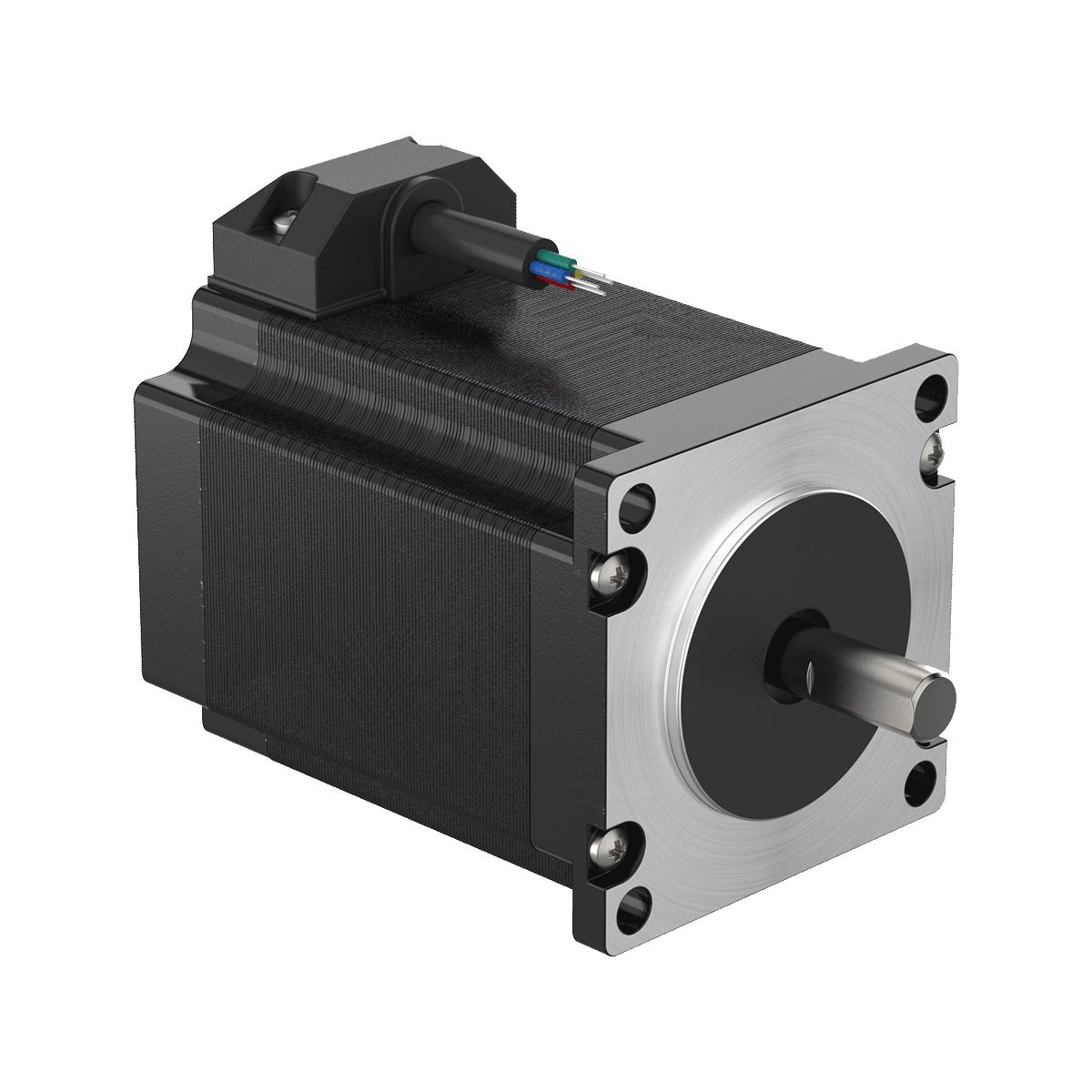

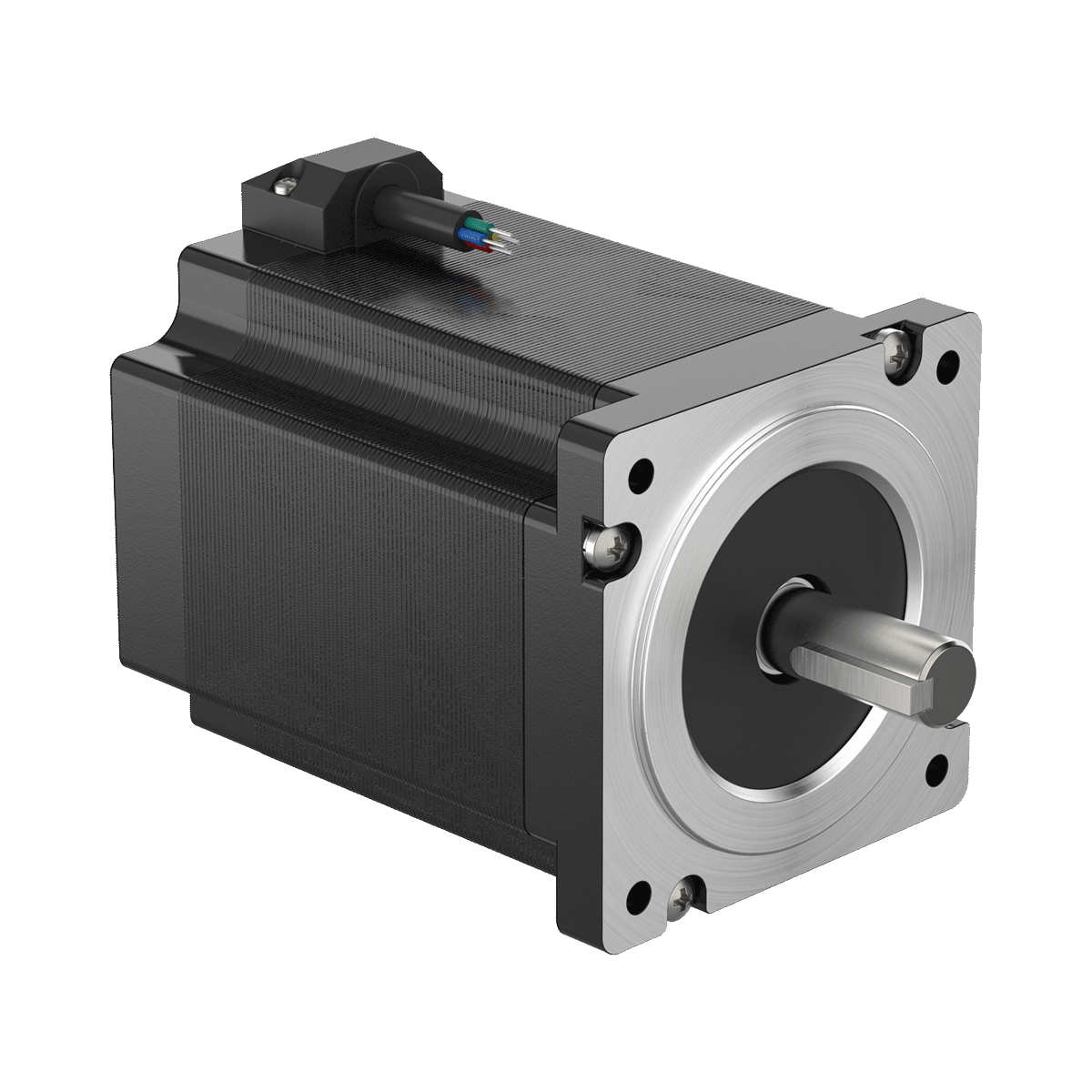

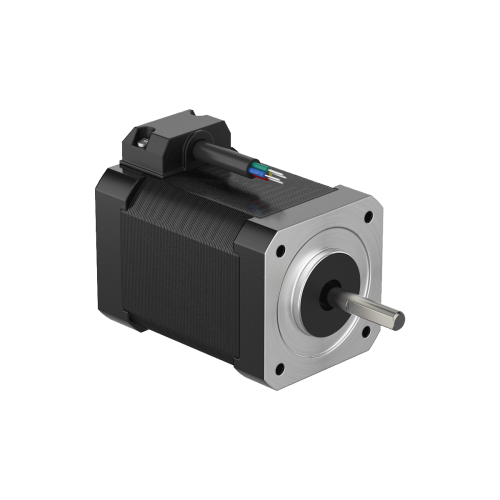

Шаговые двигатели KIPPRIBOR серии CM [KIPPRIBOR серии CM]

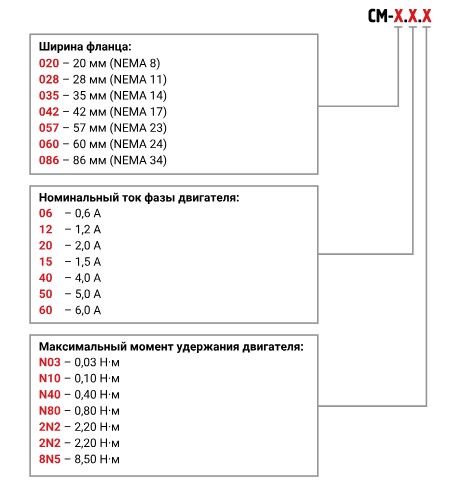

Маркировка

CM-020.06.N03

CM-028.12.N10

CM-035.20.N40

CM-042.15.N80

CM-057.40.2N2

CM-060.50.2N2

CM-086.60.8N5

Рекомендуемый драйвер

MST-24

MST-24 / MST-34

MST-34

Размер присоединительного фланца NEMA

NEMA 8

20×20 мм

NEMA 11

28×28 мм

NEMA 14

35×35 мм

NEMA 17

42×42 мм

NEMA 23

57×57 мм

NEMA 24

60×60 мм

NEMA 34

86×86 мм

Диаметр вала

4 мм

5 мм

5 мм

5 мм

8 мм

8 мм

14 мм

Длина двигателя

33 мм

41 мм

47 мм

60 мм

76 мм

68 мм

113 мм

Номинальный ток фазы

0,6 А

1,2 А

2,0 А

1,5 А

4,0 А

5,0 А

6,0 А

Сопротивление обмотки

5,70 Ом

1,80 Ом

1,20 Ом

1,00 Ом

0,34 Ом

0,33 Ом

0,53 Ом

Индуктивность обмотки

2,60 мГн

1,60 мГн

1,90 мГн

2,40 мГн

1,74 мГн

1,05 мГн

4,25 мГн

Максимальный момент удержания

0,03Н·м

0,10Н·м

0,40 Н·м

0,80 Н·м

2,20 Н·м

2,20 Н·м

8,50 Н·м

Момент инерции ротора

0,003 кг·см

0,013 кг·см

0,026 кг·см

0,110 кг·см

0,500 кг·см

0,490 кг·см

2,700 кг·см

Количество фаз

2

Угловой шаг

1,8°

Радиальное биение/осевой разбег вала

0,025/0,075 мм

Максимальная осевая нагрузка

Не более веса мотора

Тип электрического присоединения

Кабельный вывод

Сопротивление изоляции

≥100 МОм (=500 В)

Электрическая прочность изоляции

≈500 В (1 мин.)

Класс изоляции

B

Степень пыле- и влагозащиты

IP40

Максимальная рабочая температура двигателя

85 ⁰C

Температура эксплуатации

-10…50 ⁰C

Относительная влажность воздуха

85%

А+

Черный

А-

Зеленый

В+

Красный

В-

Синий
