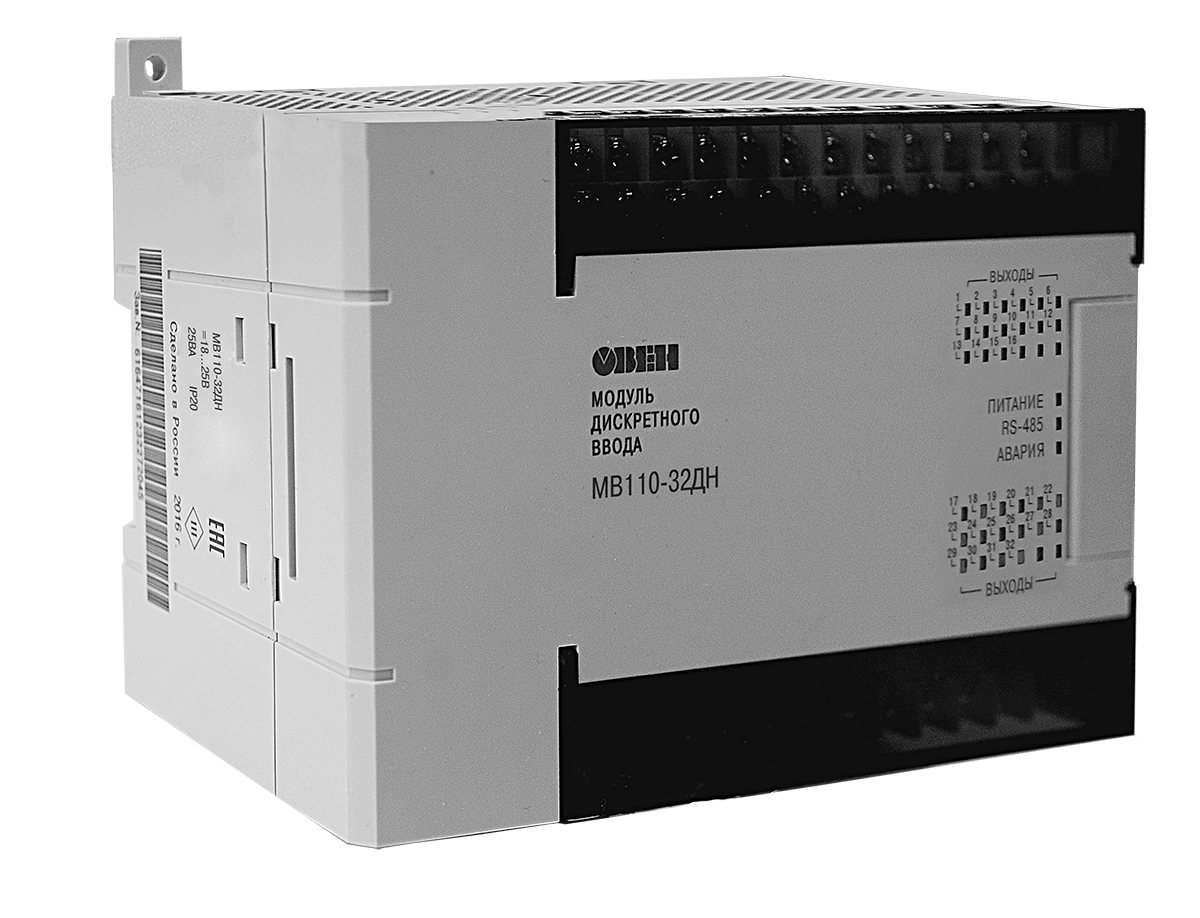

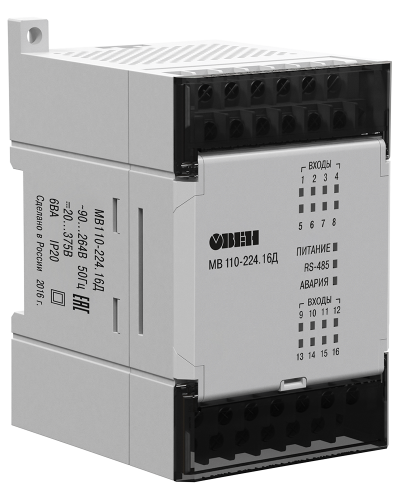

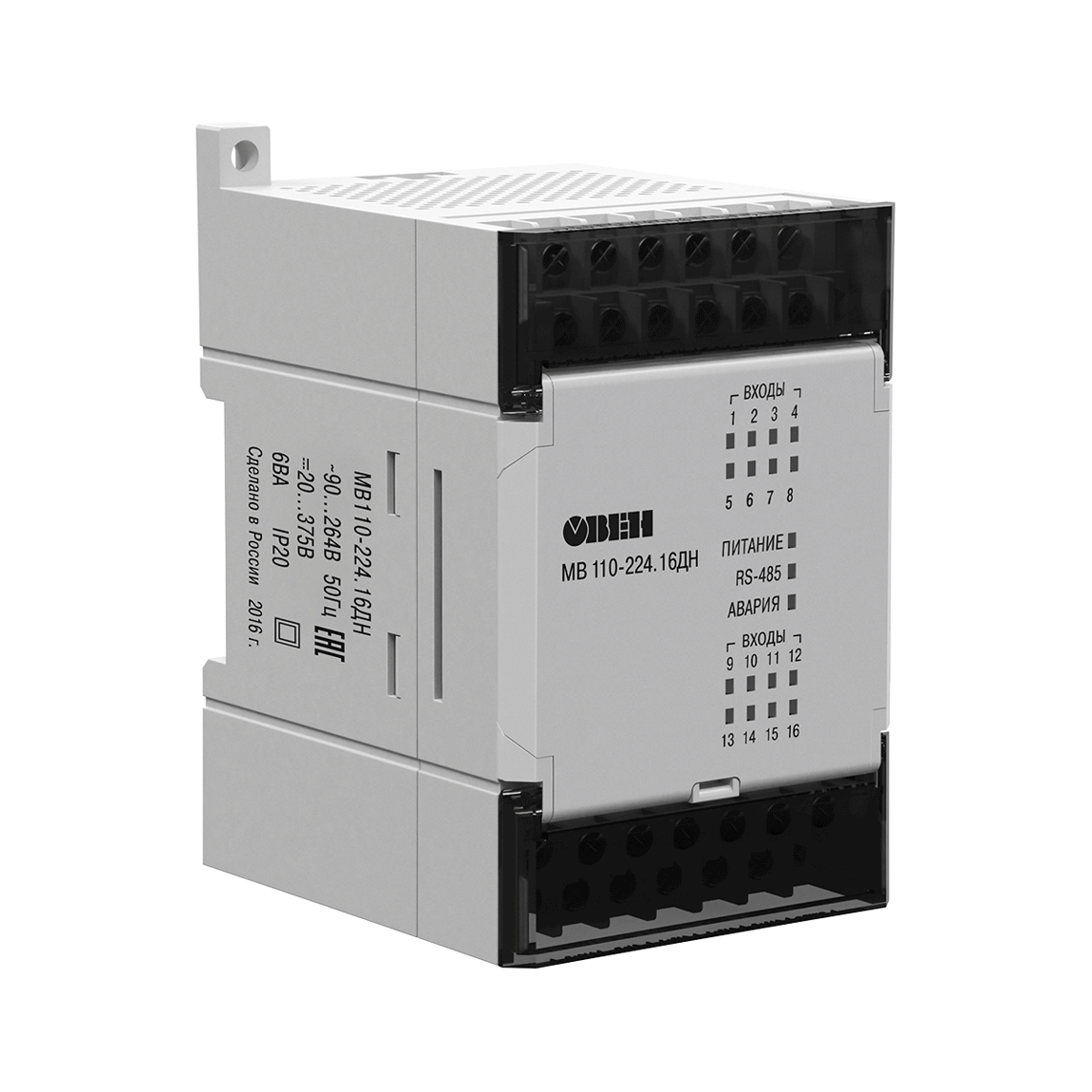

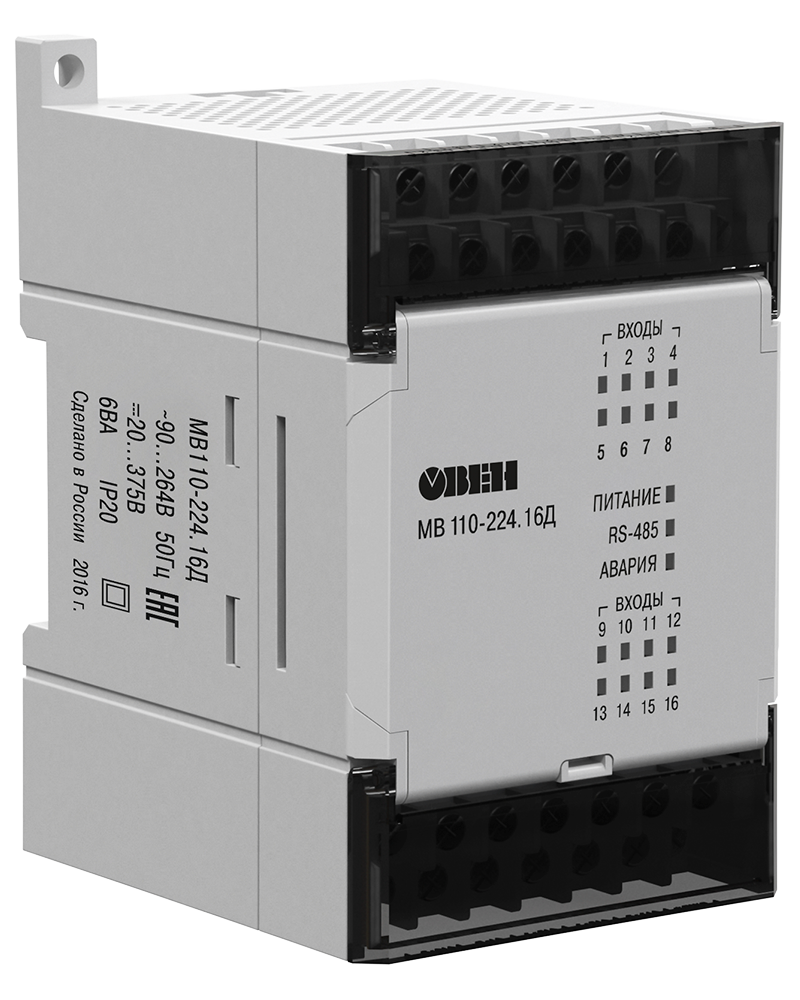

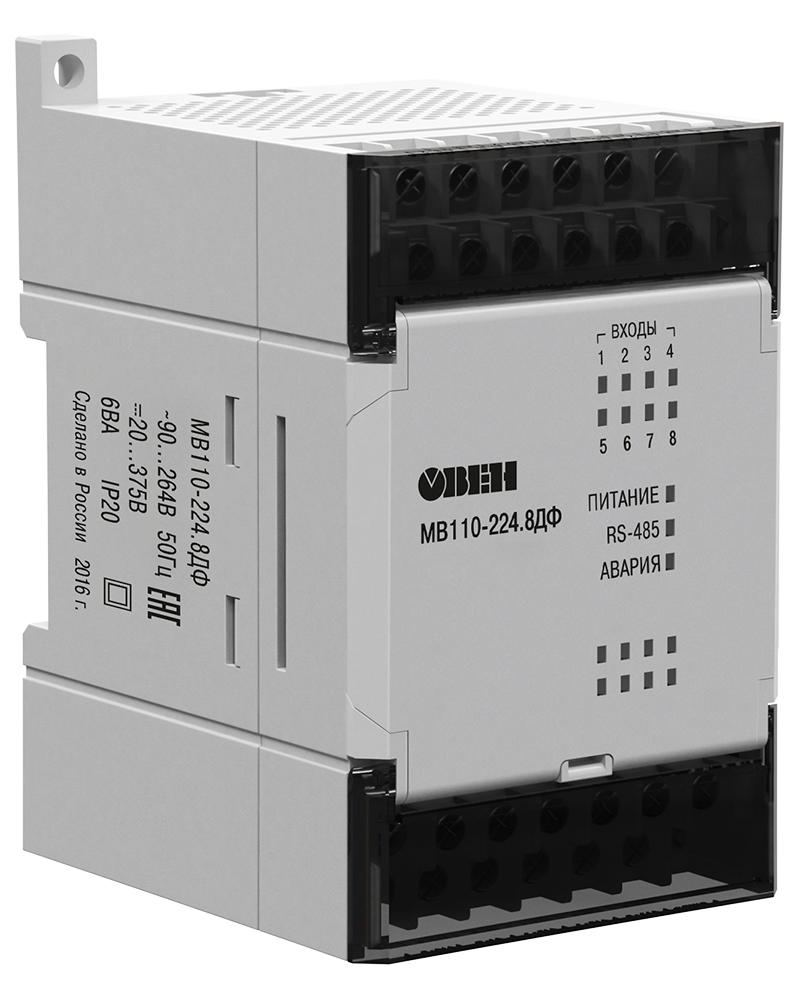

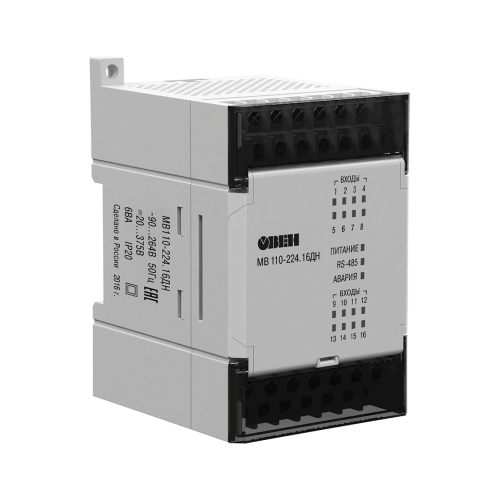

МВ110 модули дискретного ввода (DI)

Файлы

Сертификат соответствия в области пожарной безопасности для Мх110

Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

Встроенное ПО для Мх110 (до версии H/W v2.0)

Конфигуратор Мх110 (до версии H/W v2.0)

Встроенное ПО для новых Мх110 H/W v2.0

Owen Configurator

Свидетельство о типовом одобрении на модули Мх110

Декларация о соответствии на МВ110 дискретного ввода

Перечень параметров по протоколу ОВЕН

Руководство по эксплуатации МВ110-32ДН

Руководство по эксплуатации МВ110-16Д(ДН)

Руководство по эксплуатации МВ110-8ДФ

Руководство по эксплуатации (краткое) МВ110-32ДН

Руководство по эксплуатации (краткое) МВ11016ДН

Руководство по эксплуатации (краткое) МВ110-16Д

Руководство по эксплуатации (краткое) МВ110-8ДФ

Руководство по эксплуатации МВ110-32ДН

Руководство по эксплуатации МВ110-16Д(ДН)

Руководство по эксплуатации МВ110-8ДФ

Описание товара

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.
С 1 сентября 2022 года обновленные модули H/W v2.0 МВ110-16Д(ДН) и МВ110-8ДФ поставляются с новой версией прошивки (подробнее).
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-32ДН поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.

Обновление модулей дискретного ввода

Серия МВ110	Статус
МВ110-16Д H/W v2.0	1 сентября 2022 года проведено обновление
МВ110-16ДН H/W v2.0
МВ110-8ДФ H/W v2.0
МВ110-32ДН H/W v2.0	1 марта 2024 года проведено обновление

Основные отличия обновленной версии

Параметр	Мх110 H/W v2.0	Мх110
ПО для настройки	OWEN Configurator (Modbus RTU)	Конфигуратор Мx110 (ОВЕН)
Поддерживаемые протоколы	Modbus RTU/ASCII, ОВЕН	Modbus RTU/ASCII, ОВЕН, DCON
Счётчики импульсов дискретных входов	Энергозависимые	Энергонезависимые
Восстановление заводских настроек	Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON	Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON
Режим «жесткой логики» для модулей ввода/вывода	Нет	Да
Поддерживаемые функции записи по протоколу Modbus	0x10	0x10, 0x0F
Доступ к сетевым параметрам по протоколу Modbus	Да	Нет
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу Modbus	Да	Нет

Особенности

Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Универсальное питание (=24 В или ~230 В)
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)

Конфигурирование

Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).

Программное обеспечение для настройки модулей

Mx110 H/W v2.0	OWEN Configurator (перейти)
Mx110	Конфигуратор Мx110 (скачать)

Характеристики

Прочие

Модификация	МВ110-224.16Д	МВ110-224.16ДН	МВ110-24/220.32ДН	МВ110-224.8ДФ

Входы
Количество входов	16 DI	16 DI	32 DI	8 DI
Типы поддерживаемых сигналов	«сухой контакт» (не требует внешнего питания) датчик n-p-n типа	контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа		сигнал ~230 В или =230 В
Характеристики дискретных входов (DI)
Гальваническая развязка входов	–	групповая (по 4 входа)		поканальная
Электрическая прочность изоляции	–	1500 В
Макс. частота входного сигнала	1 кГц			–
Мин. длительность входного сигнала	0,5 мс (скважность 2 для частоты 1 кГц)			–
Напряжение питания входов (внешний источник)	24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!	24 ±3 В		–
Макс. входной ток	не более 7 мА	не более 8,5 мА (при напряжении входа =27 В)		–
Суммарное сопротивление внешнего контакта и линии подключения	не более 100 Ом	–
Ток «логической единицы»	не менее 4 мА	не менее 4,5 мА		не менее 0,3 мА
Ток «логического нуля»	не более 0,7 мА	не более 1,5 мА		не более 0,1 мА
Напряжение «логической единицы»	–	–		не менее ~110 В (частотой от 47 до 63 Гц) или =150 В (постоянное)
Напряжение «логического нуля»	–	–		не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное)
Питание
Тип питания	универсальное ~230 В/=24 В	универсальное ~230 В/=24 В	зависит от модификации	универсальное ~230 В/=24 В
Напряжение питания	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)		МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.32ДН: =18…30 В (номинальное =24 В)	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность	не более 6 ВА		не более 40 ВА	не более 6 ВА
Конструктивное исполнение
Габаритные размеры	(63×110×75) ±1 мм		(140×114×75) ±1 мм	(63×110×75) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха	-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %
Комплектность
Модуль	1 шт.
Паспорт / Гарантийный талон	1 экз.
Краткое руководство по эксплуатации	1 экз.
