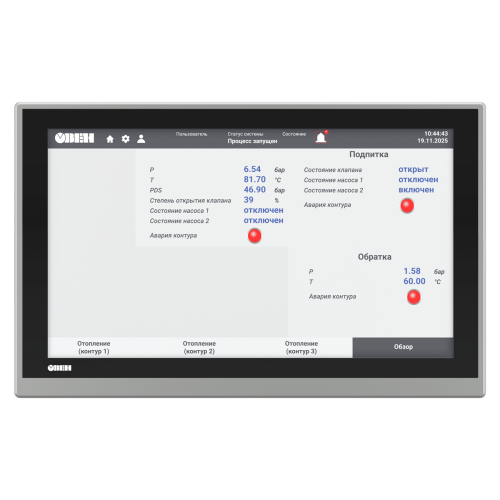

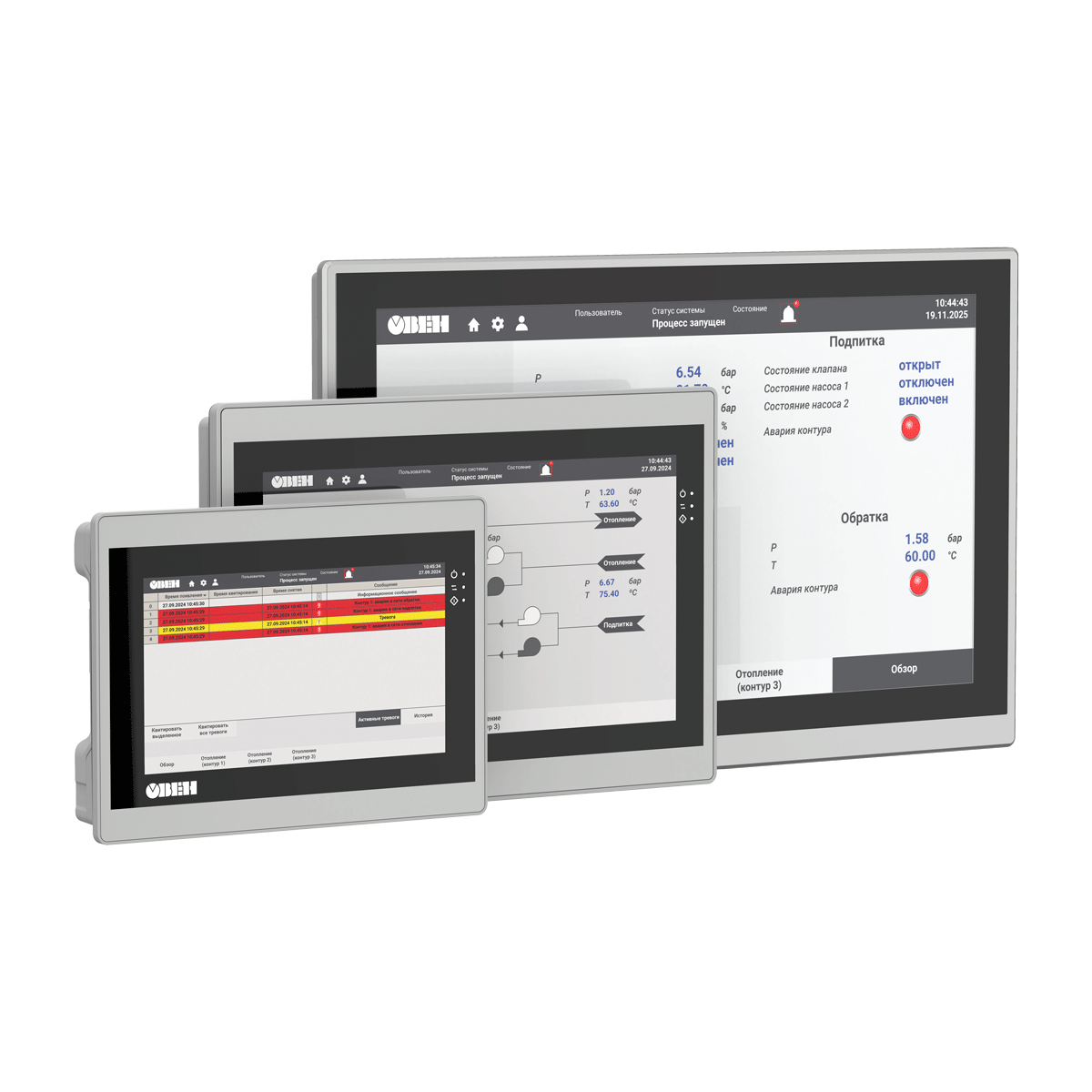

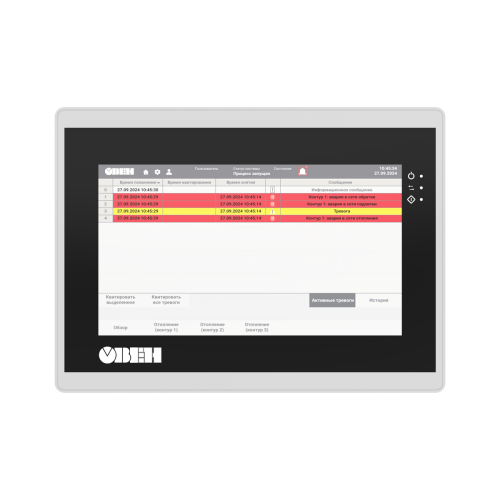

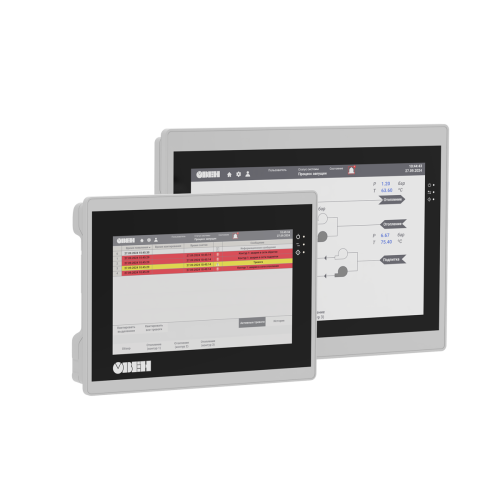

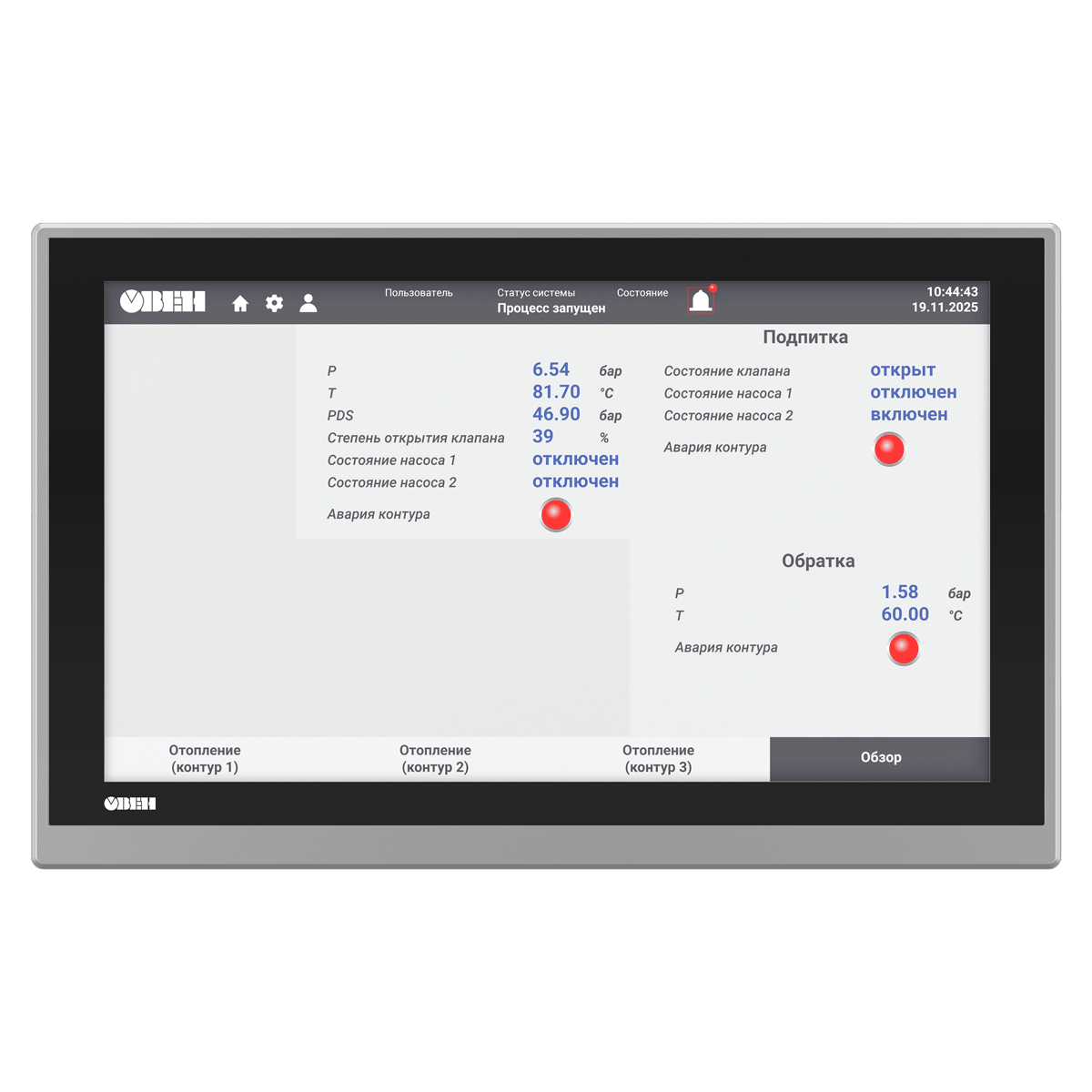

СПК210 сенсорные панельные контроллеры с повышенной производительностью [ОВЕН СПК210]


64 904 Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину
Купить в 1 клик
Добавить в избранное
Добавить к сравнению
Рассчитать доставку

Описание товара

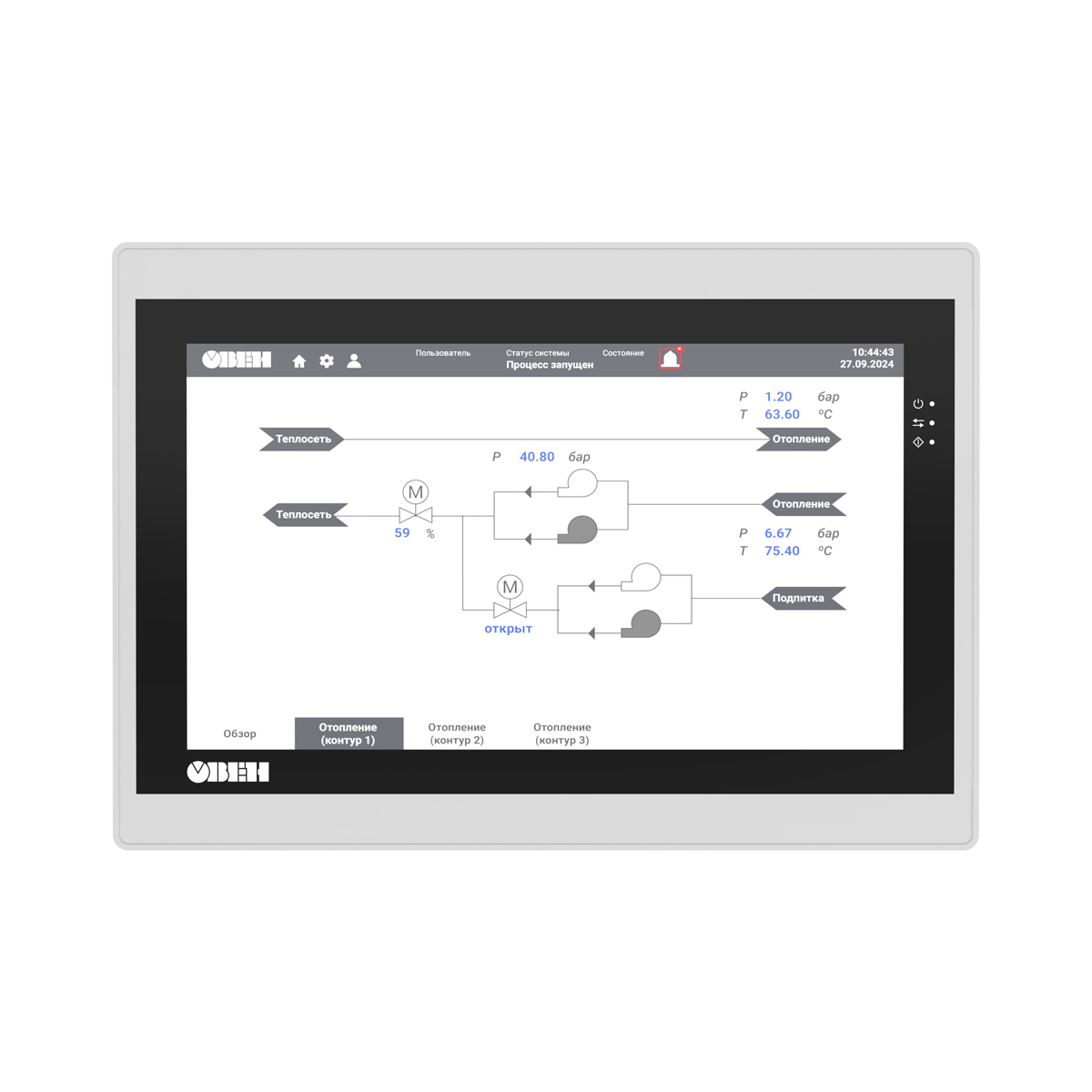

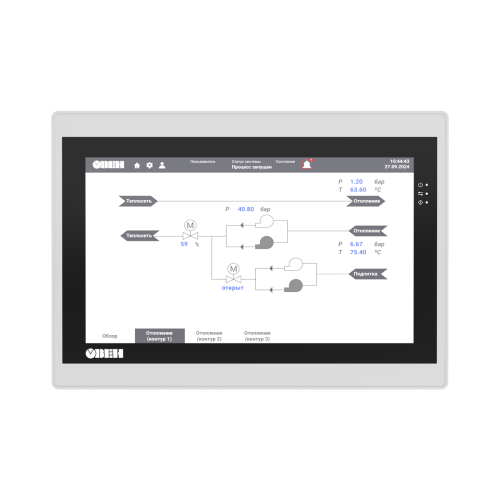

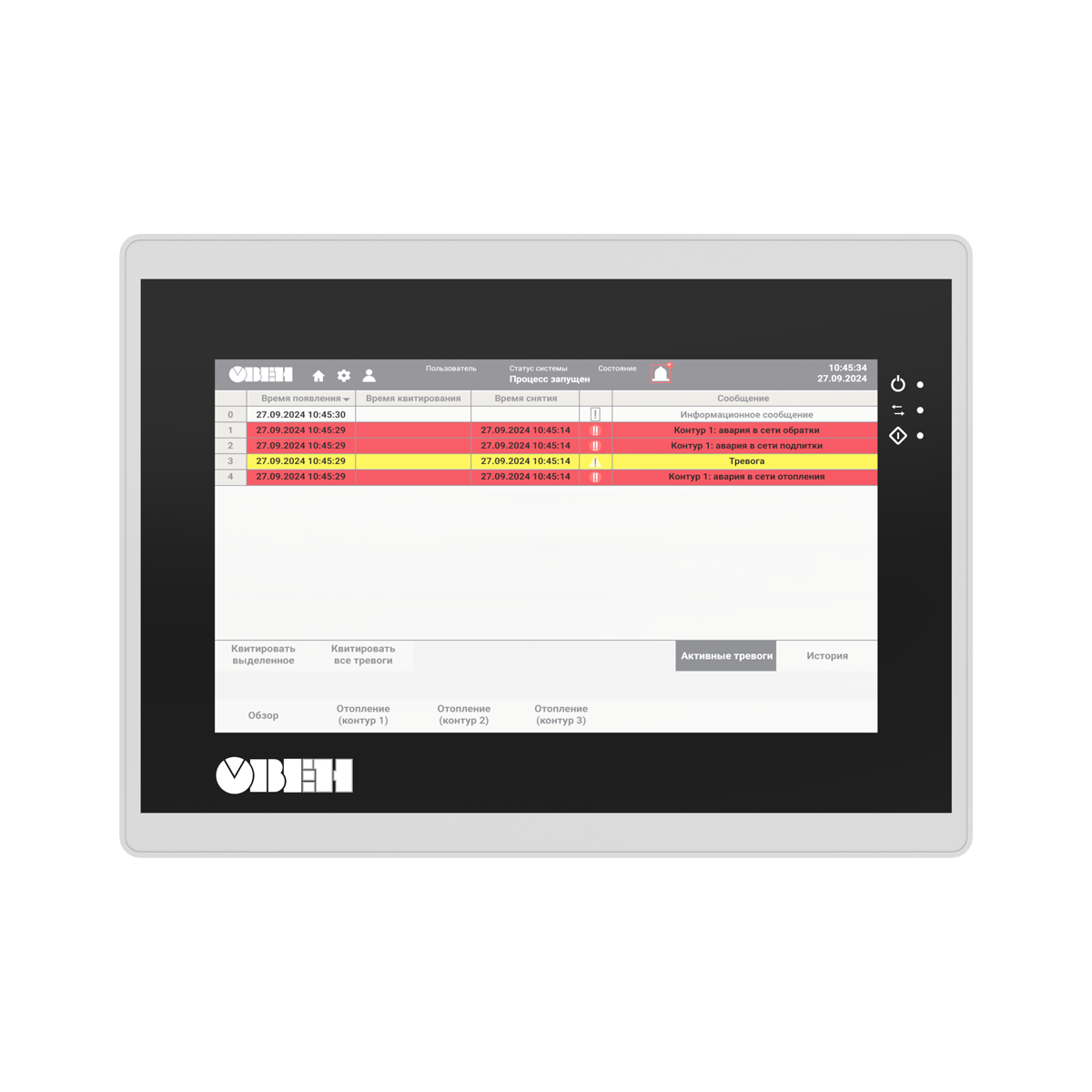

СПК210 — высокопроизводительные сенсорные панельные контроллеры, объединяющие функции программируемого логического контроллера (ПЛК) и панели оператора (HMI) в одном устройстве. Применение СПК210 позволяет разрабатывать алгоритмы и визуализацию в одной среде программирования и сэкономить место в шкафу автоматики.

Сенсорные панельные контроллеры линейки СПК210 стали эволюционным развитием линейки . Улучшенные технические характеристики позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

  • Современная высокопроизводительная платформа.
  • Экономия монтажного пространства в шкафу автоматики.
  • Снижение общей стоимости системы управления.
  • Полная совместимость с модулями Мх110 и Мх210.

  • Разработка алгоритмов и визуализации в одной среде программирования.

Отличительные особенности

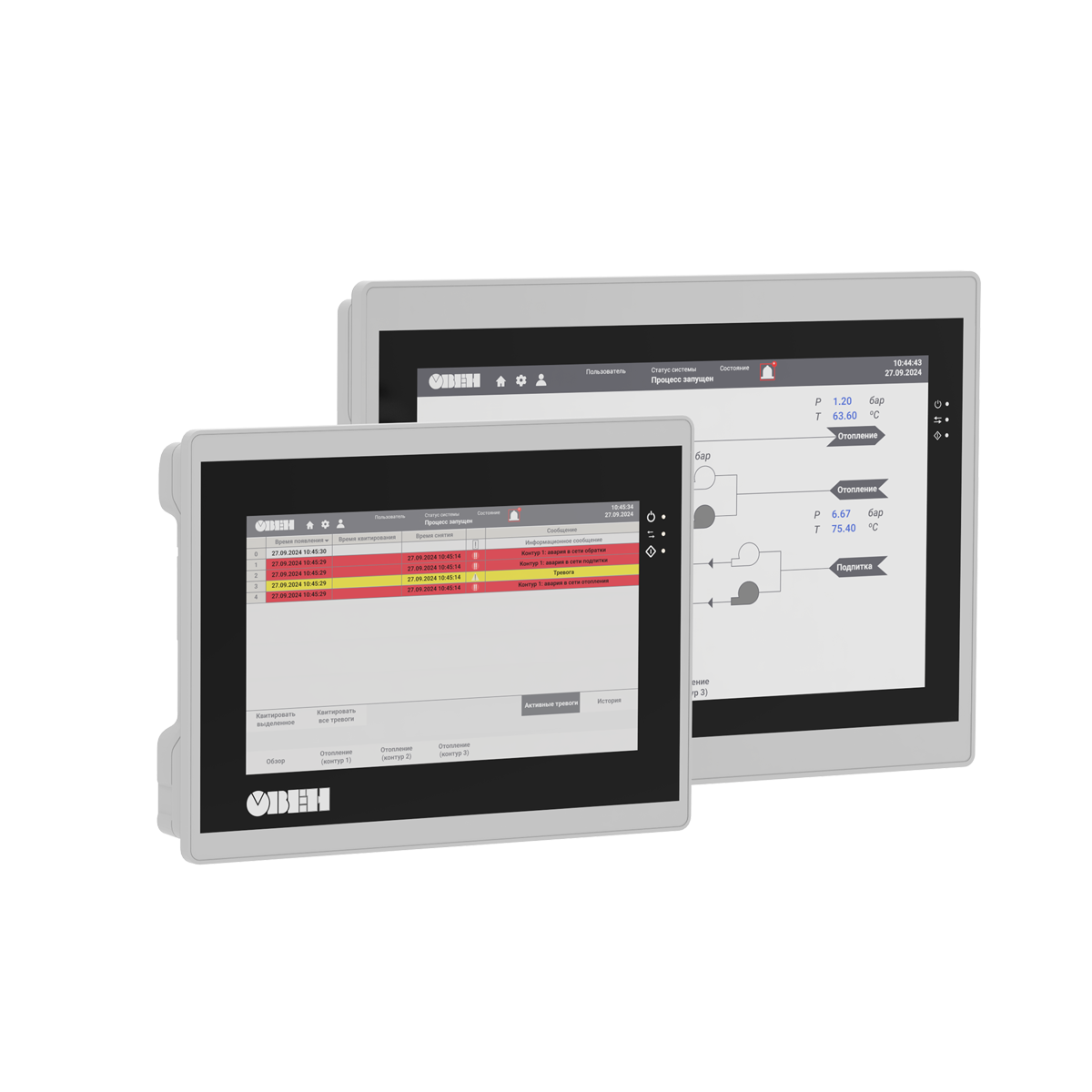

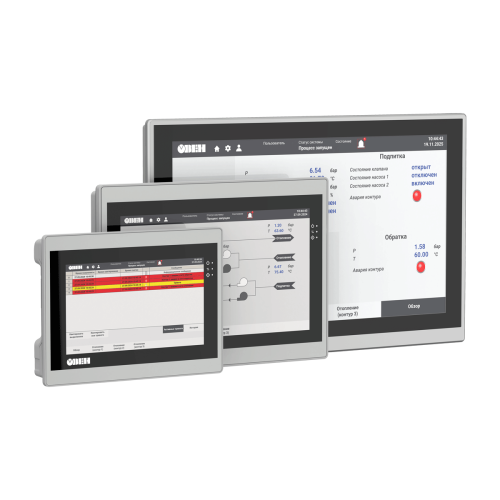

  • Сенсорный резистивный дисплей 7” (800×480), 10.2” (1024×600) или 15.6” (1920×1080).
  • Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 1×RS-232, USB Host, USB Device, слот для SD-карт.
  • 1×RS-485 имеет гальваническую изоляцию.
  • Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
  • Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
  • Поддержка web-визуализации.
  • Интеграция с сервисом удаленной диспетчеризации OwenCloud.
  • Встроенная операционная система Linux.
  • Гибко настраиваемый сторожевой таймер (WatchDog).
  • Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
  • Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
  • Поддержка GSM/GPRS-модемов.
  • Программирование в среде CODESYS V3.5.
  • Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
  • В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
  • Поддержка прямого подключения устройств через порт USB-A – мышь, клавиатура.
  • Степень защиты IP65.

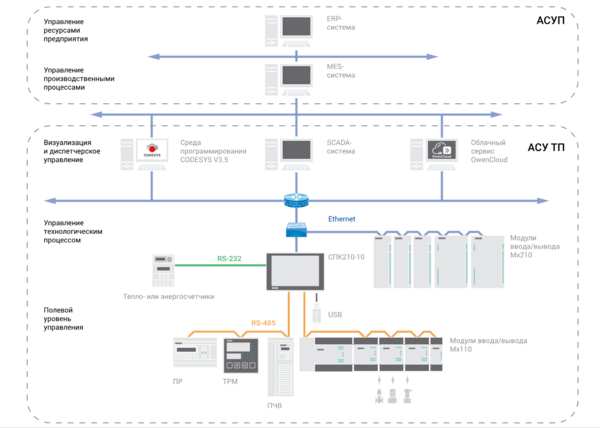

Схема применения СПК210

Рекомендуются к использованию

  • В системах ОВиК (HVAC).
  • В сфере ЖКХ (ИТП, ЦТП).
  • В АСУ водоканалов.
  • Для управления климатическим оборудованием.
  • В сфере производства строительных материалов.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

  • Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
  • Интегрированный редактор визуализации и конфигураторы обмена.
  • Продвинутые средства отладки и эмуляции.
  • Множество библиотек, упрощающих разработку проекта.
  • Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК210

Характеристики

Прочие
Артикул ОВЕН СПК210
Оригинальная цена из выгрузки 64904

Параметр

СПК210-07

СПК210-10

СПК210-15

Процессор

4х Cortex-A35

Частота

1200 МГц

Объем ПЗУ

4 Гб (eMMC)

Объем ОЗУ

512 Мб (DDR3)

Объем Retain-переменных

64 Кб (MRAM)

Минимальное время выполнения одного цикла программы

10 мс

Часы реального времени (RTC)

Есть1)

Звук

Пьезоизлучатель, с возможностью управления из программы

Дисплей



Тип дисплея

TFT LCD, резистивный

Тип подсветки

LED (светодиодная подсветка)2)

Количество цветов

16 млн

16 млн

262 тыс.

Диагональ

7,0 дюймов

10,2 дюйма

15,6 дюйма

Разрешение

800×480 пикселей

1024×600 пикселей

1920×1080 пикселей

Размер пикселя (ширина×высота)

0,1926×0,1790 мм

0,2775×0,2760 мм

0,17925×0,17925 мм

Рабочая зона дисплея (ширина×высота)

154,08×85,92 мм

222,00×132,48 мм

344,16×193,59 мм

Яркость

300 кд/м2

350 кд/м2

250 кд/м2

Контрастность

500:1

800:1

Угол обзора слева/справа/сверху/снизу

80/80/60/80°

65/65/45/65°

85/85/85/85°

Время наработки на отказ подсветки, не менее

60 000 часов при температуре +25 °C

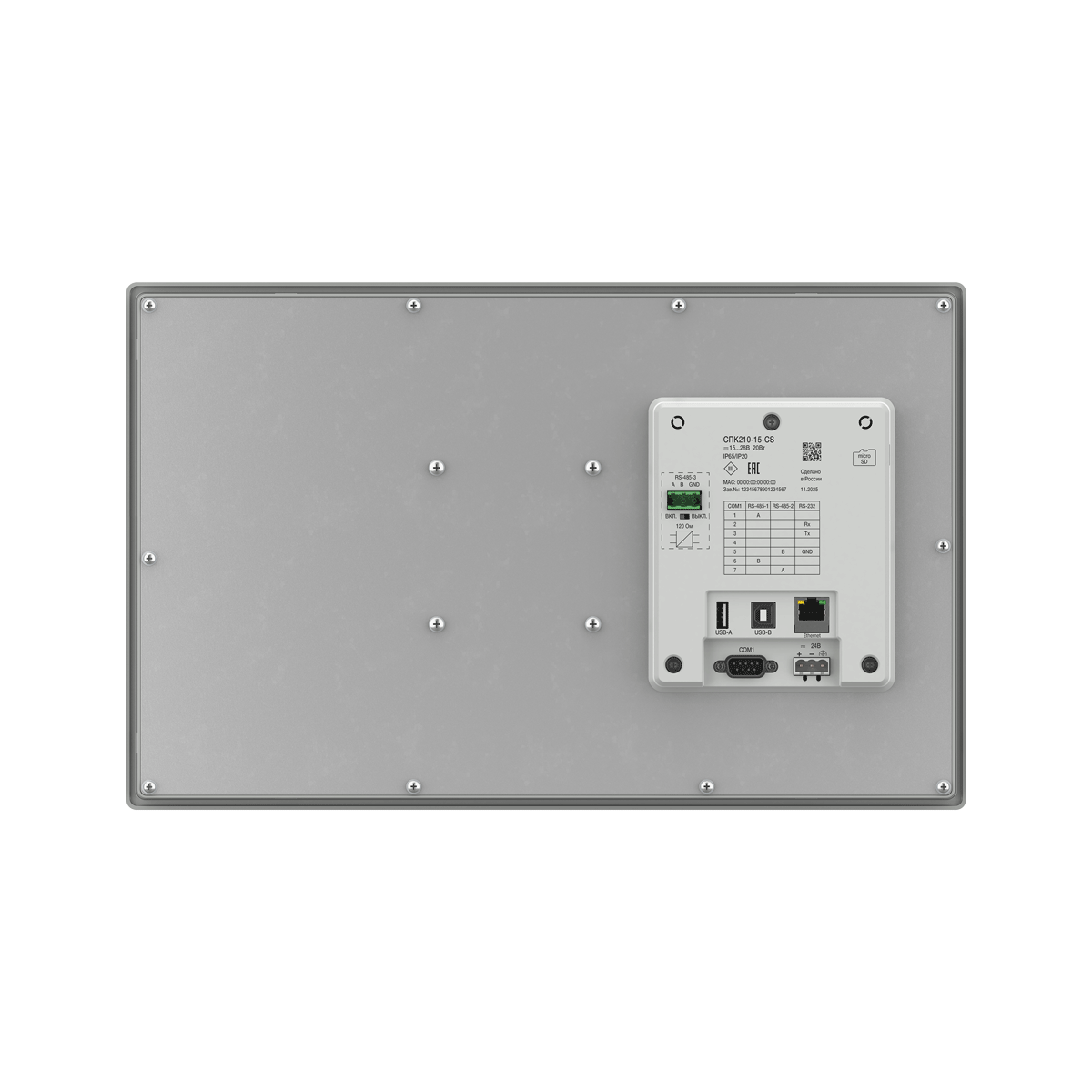

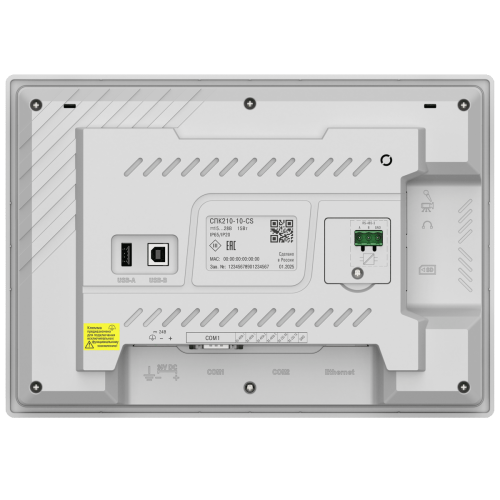

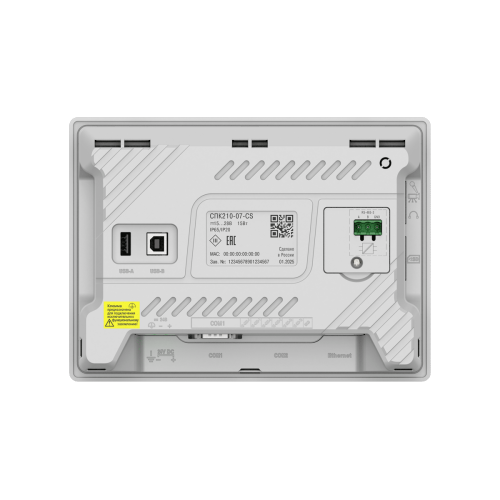

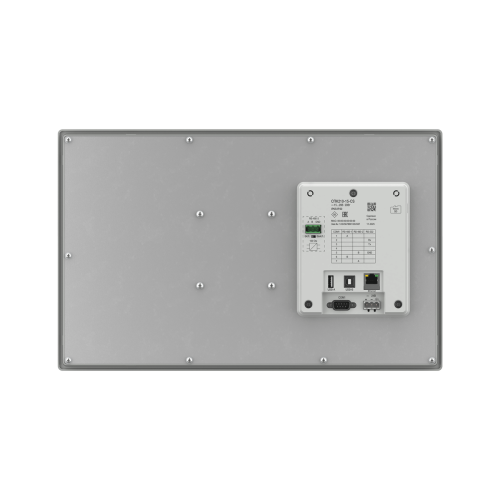

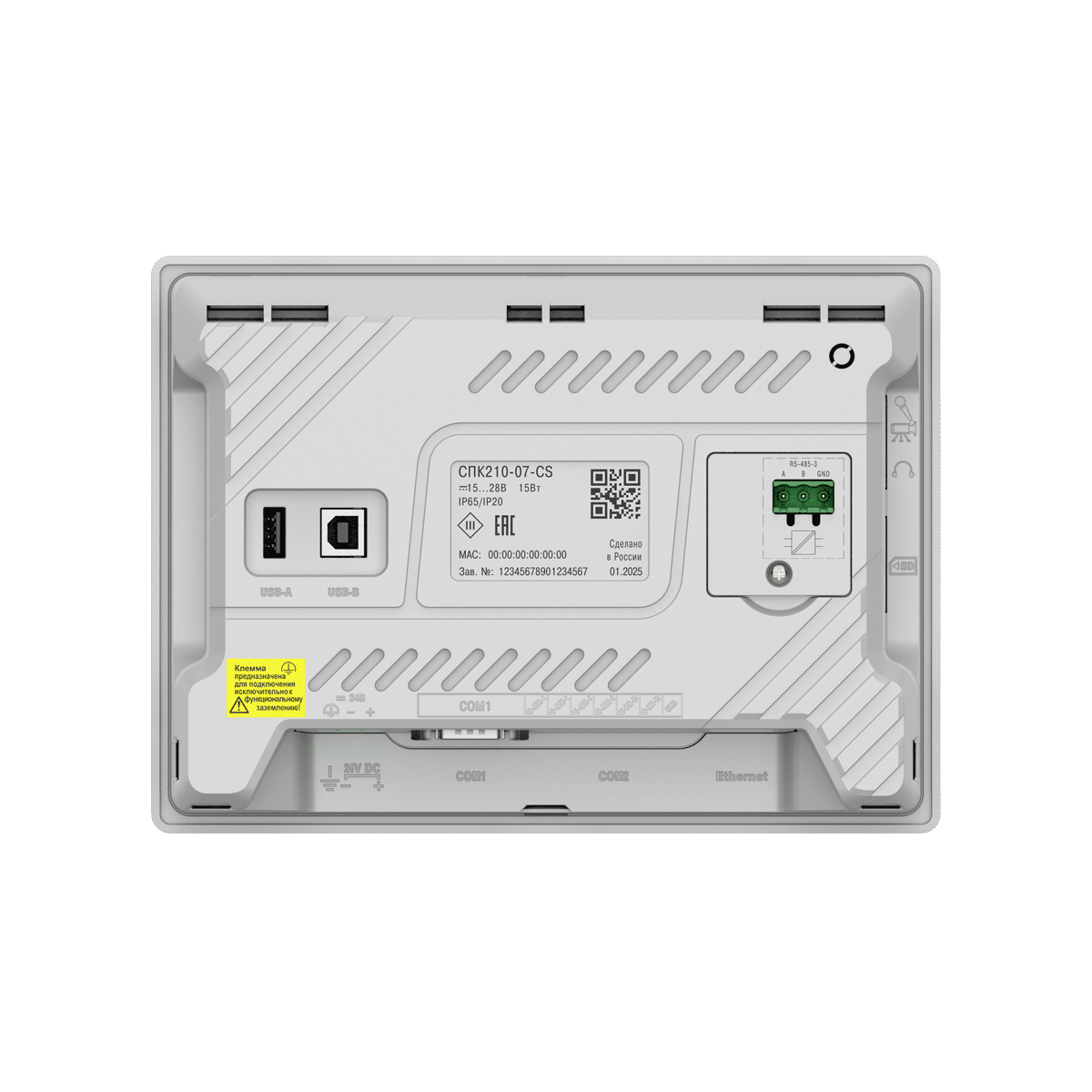

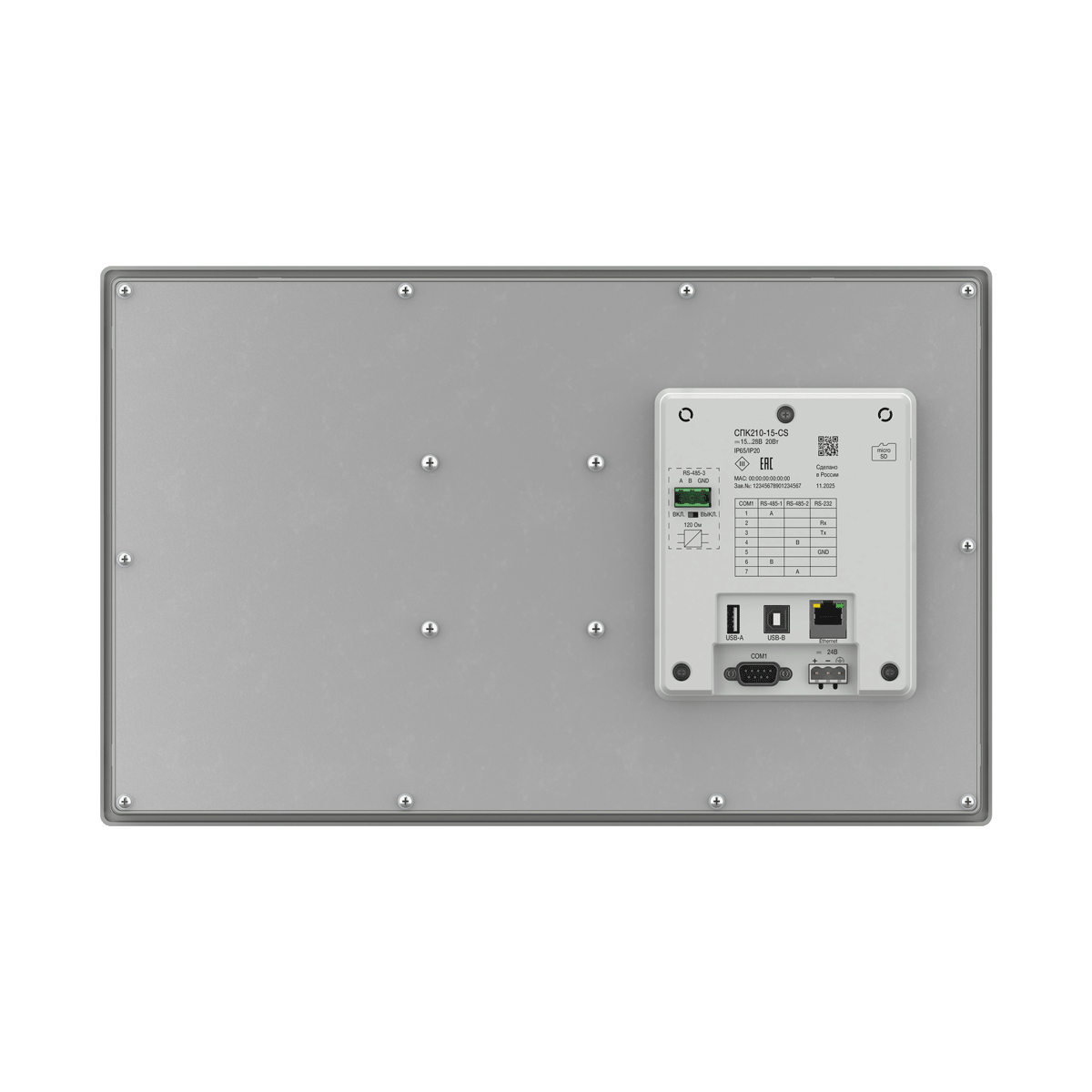

Интерфейсы

COM-порты

3 × RS-485, 1 × RS-232;

на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм;

тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3);

интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора;

сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B;

все интерфейсы являются независимыми;

поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3);

в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы.

Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.

Ethernet

1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации;

поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)3

USB Device

1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)4)

USB Host5)

1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА)

SD Card6)

Для архивов, импорта файлов рецептов, загрузки проектов

Питание7)

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения

15…28 В

Номинальное напряжение питания

24 В

Максимальный потребляемый ток в момент запуска, не более

14 А в течение 200 мкс

Максимальная потребляемая мощность в установившемся режиме, не более8)

15 Вт

20 Вт

Сопротивление изоляции

10 МОм при 500 В постоянного тока

Напряжение изоляции

500 В переменного тока (не более минуты)

Программирование

Версия ОС

Linux 4.19.232-rt104

Среда программирования

CODESYS V3.5 SP17 Patch 3

Корпус

Конструктивное исполнение

Для щитового крепления

Тип вентиляции

Естественная вентиляция

Виброустойчивость

В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут

Габаритные размеры

(201,2×147,2×39) ± 1 мм

(272×191×41,5) ± 1 мм

(403 × 253× 35,2) ± 1 мм

Установочные размеры

192×138 мм

260×179 мм

394 × 244 мм

Степень защиты корпуса по ГОСТ 14524:

- со стороны лицевой панели

IP65

- со стороны задней панели

IP20

Общие характеристики

Масса брутто, не более

1 кг

1,6 кг

2,8 кг

Средний срок службы, не менее

10 лет

Средняя наработка на отказ, не менее

60 000 ч

Рабочая температура

-10…+55 °С

0…+50 °С

Рабочая влажность

30…80 % (без конденсации)

Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) У СПК210-15 разъем MicroSD.
7) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
8) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
