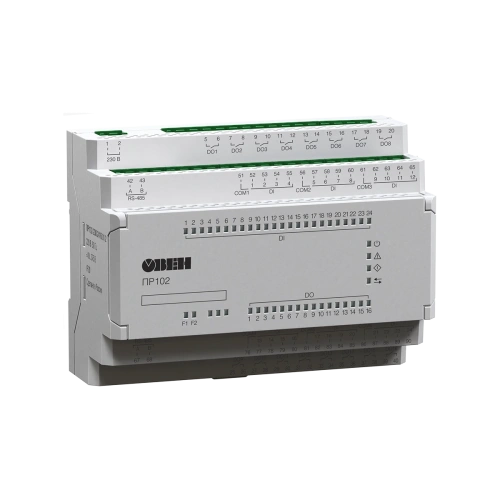

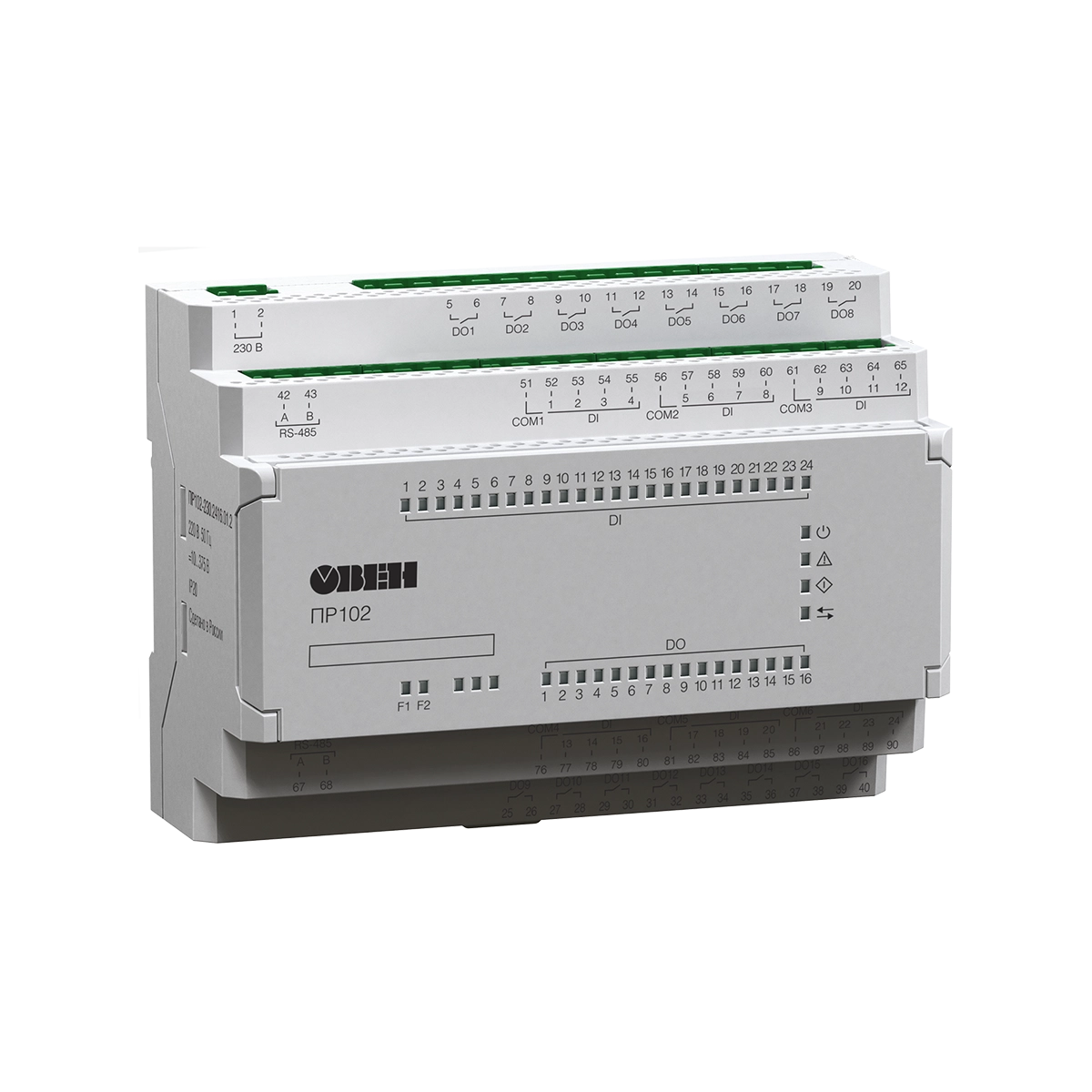

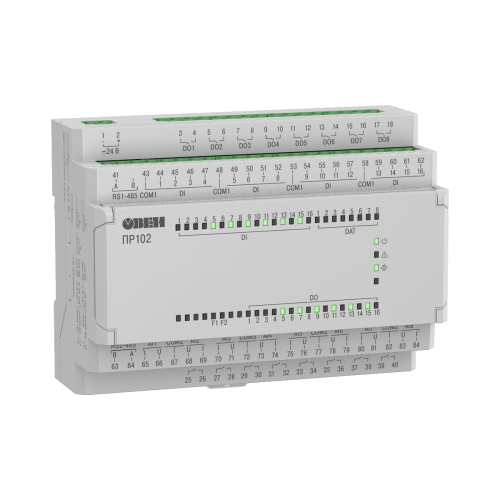

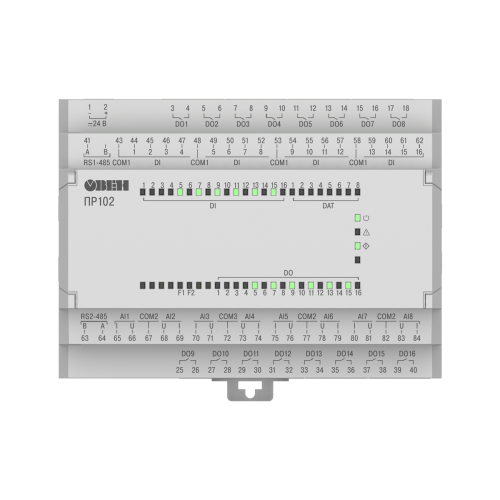

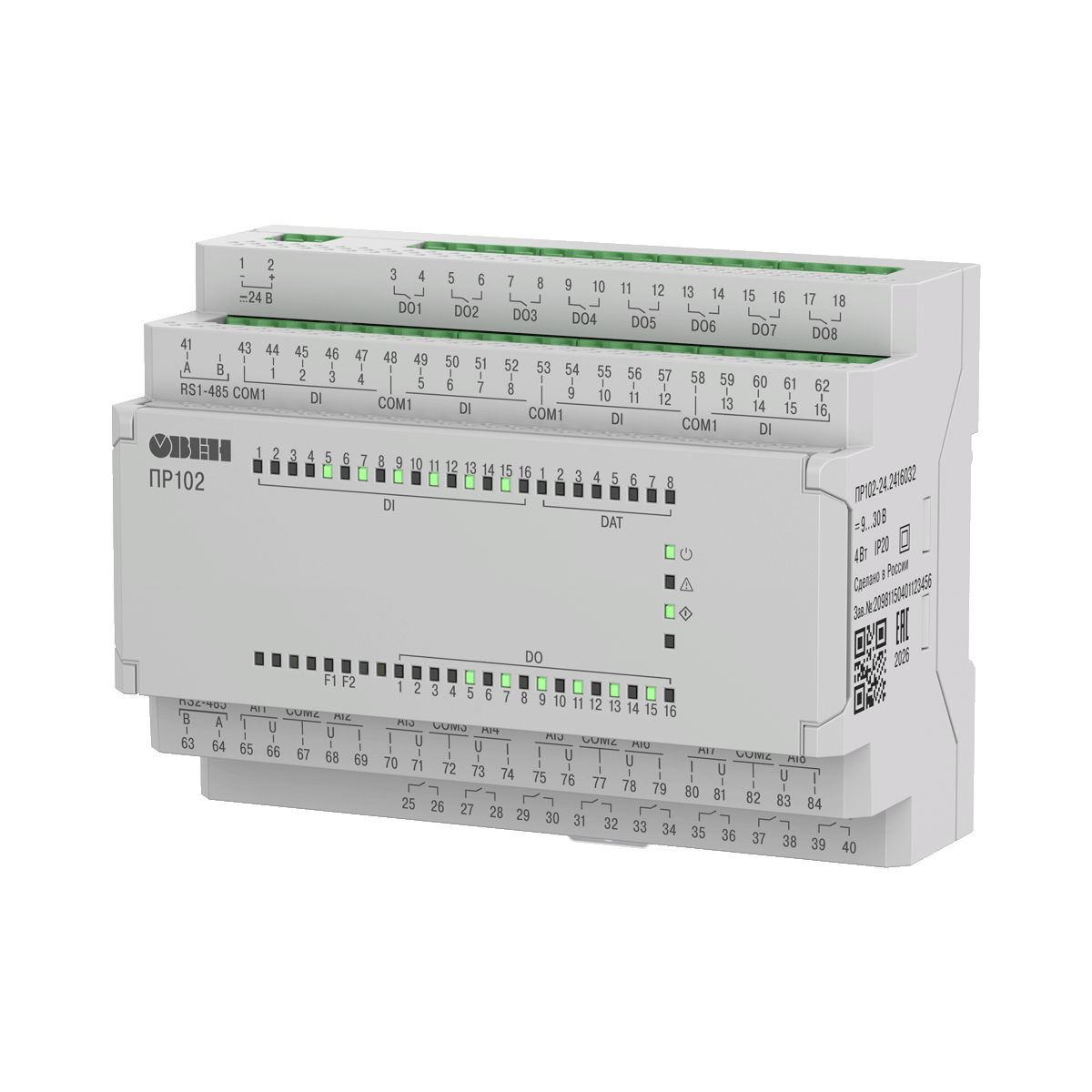

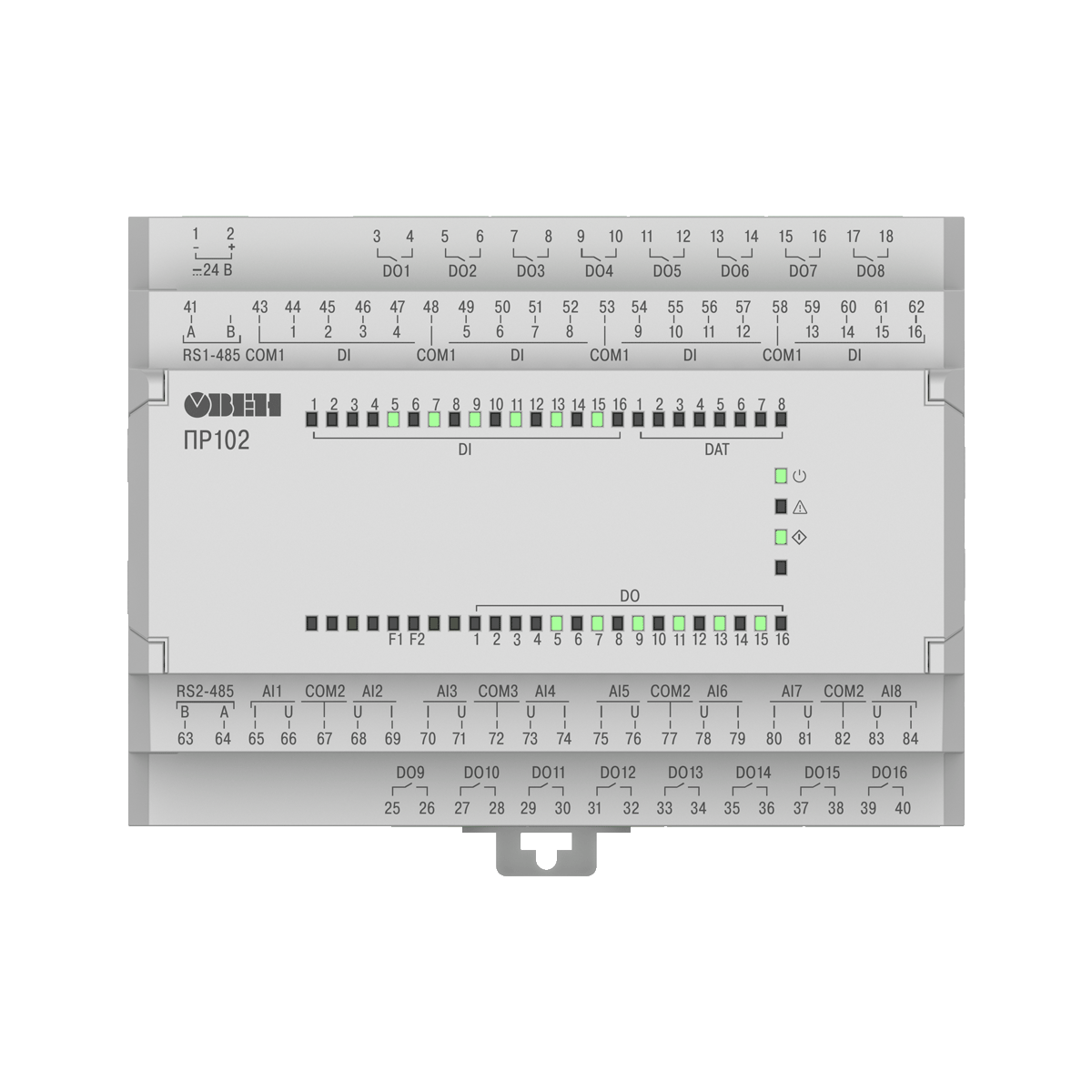

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов [ОВЕН ПР102]


16 038 Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

Описание товара

Программируемое реле ОВЕН ПР102 включено в реестр Минпромторга России.
, срок действия до 31.12.2028



ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине . В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной . Загрузка алгоритма производится с помощью .

Области применения

  • Вентиляция
  • Отопление
  • ГВС
  • Насосные групп

Отличительные особенности ПР102

Подключаемое оборудование:

  • 24 дискретных входов.
  • 16 дискретных выходов (э/м реле или транзисторные ключи)
  • 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
  • 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

  • Два интерфейса RS-485, режим Master/Slave:
  • Интеграция в облачный сервис OwenCloud и SCADA-системы.
  • Визуализация процессов с помощью панелей оператора.
  • Управление внешними устройствами по RS-485.

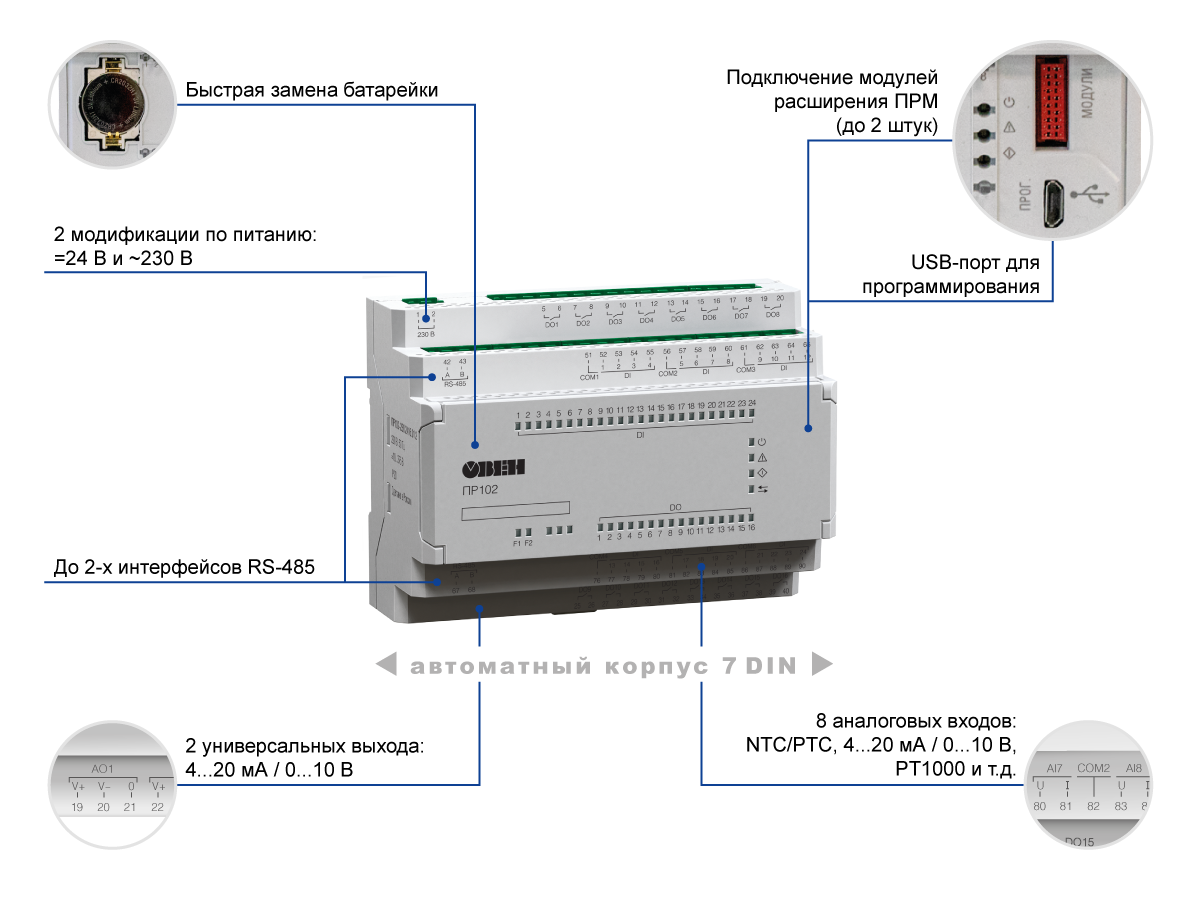

Конструктивные особенности:

  • Модульный корпус.
  • Ширина корпуса 7 модулей.
  • Съемные клеммники – для удобства монтажа.

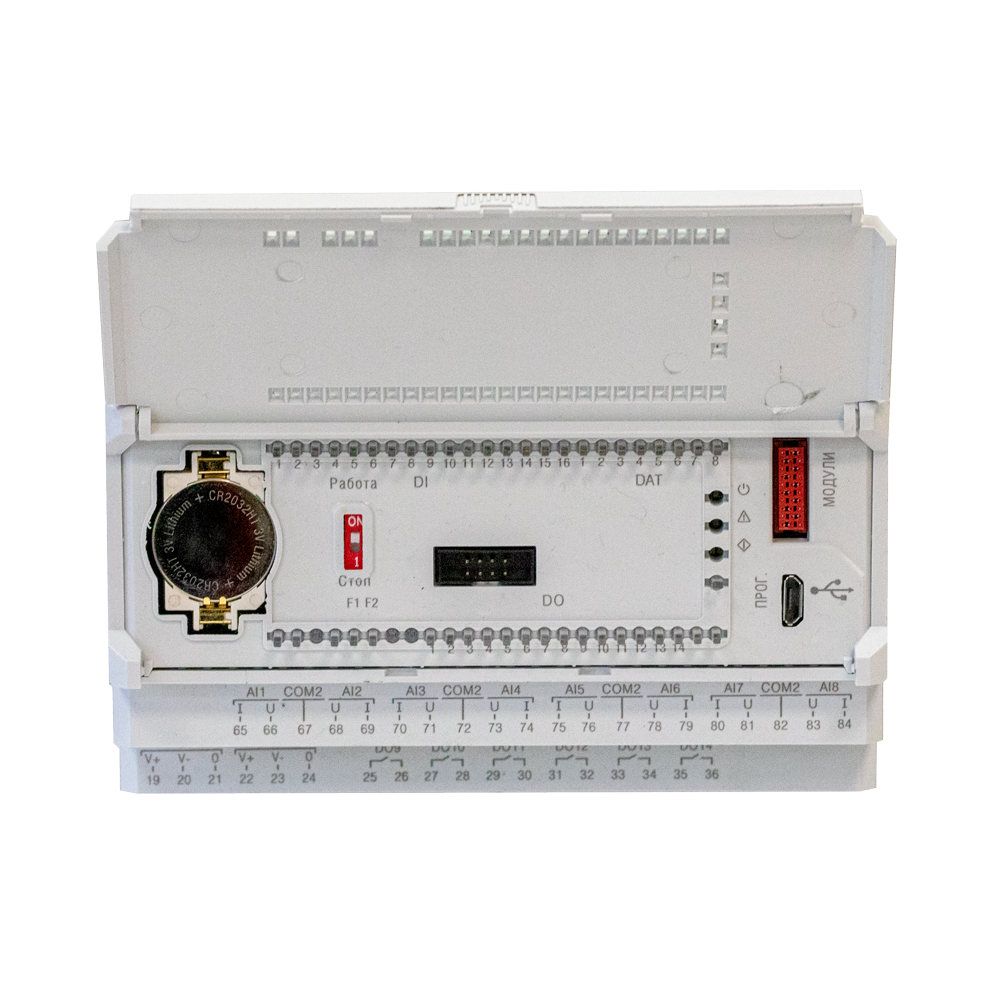

  • Быстрая замена батарейки.

Эксплуатация:

  • 2 модификации по питанию: =24 В и ~230 В.
  • Возможность питания от бортовой сети =12 В.
  • Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
  • Работа в неотапливаемых помещениях: -40...+55 ºС.
  • USB-порт для программирования (не требует питания при программировании).

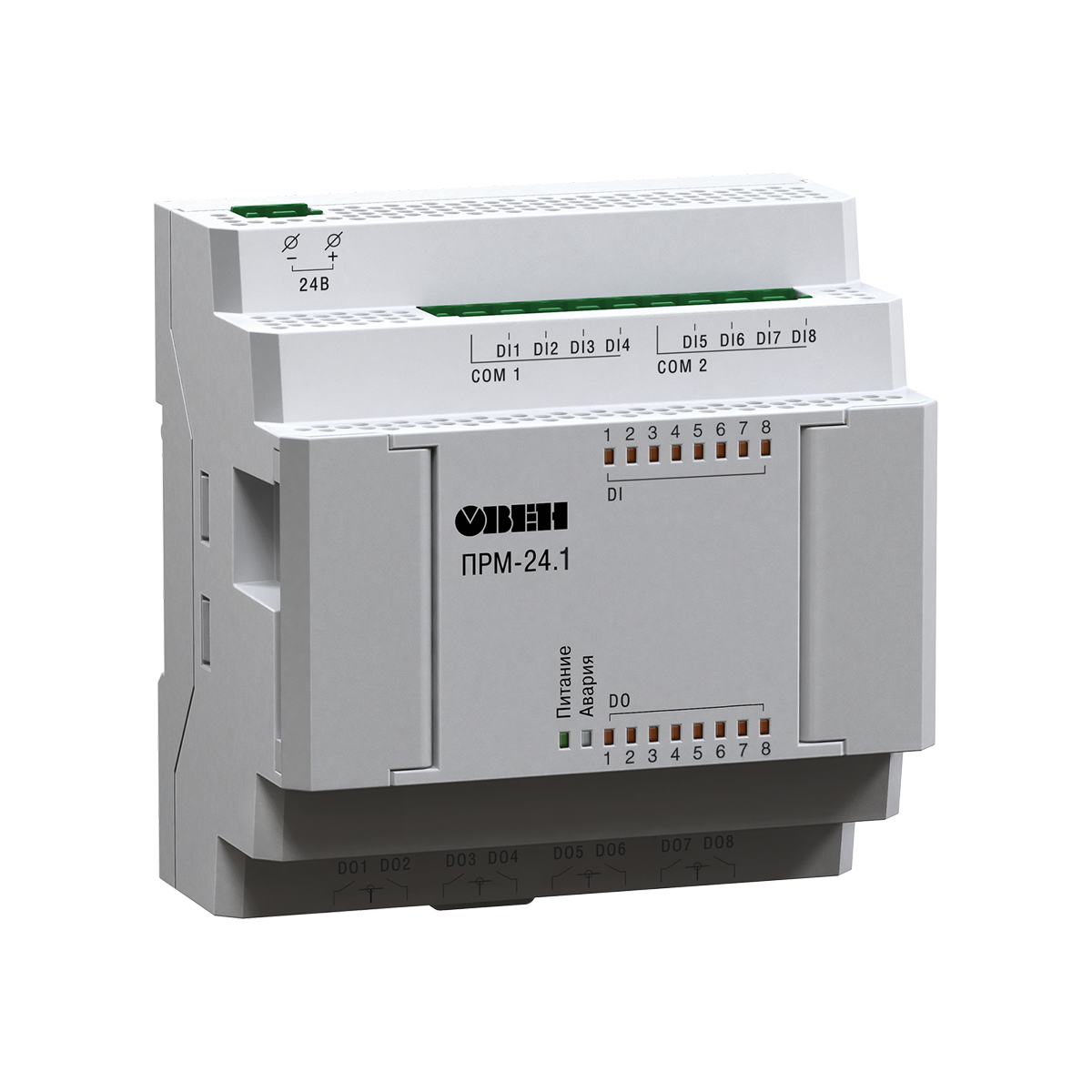

Модули расширения ОВЕН ПРМ для ПР102

предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

  • ПРМ-1 – для увеличения дискретных входов и выходов.
  • ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
  • ПРМ-3 – для увеличения аналоговых входов и выходов.
  • ПРМ-4 – для увеличения дискретных входов.

  • ПРМ-5 – для увеличения дискретных выходов.

  • ПРМ-6 – для увеличения дискретных входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.

Примеры применения

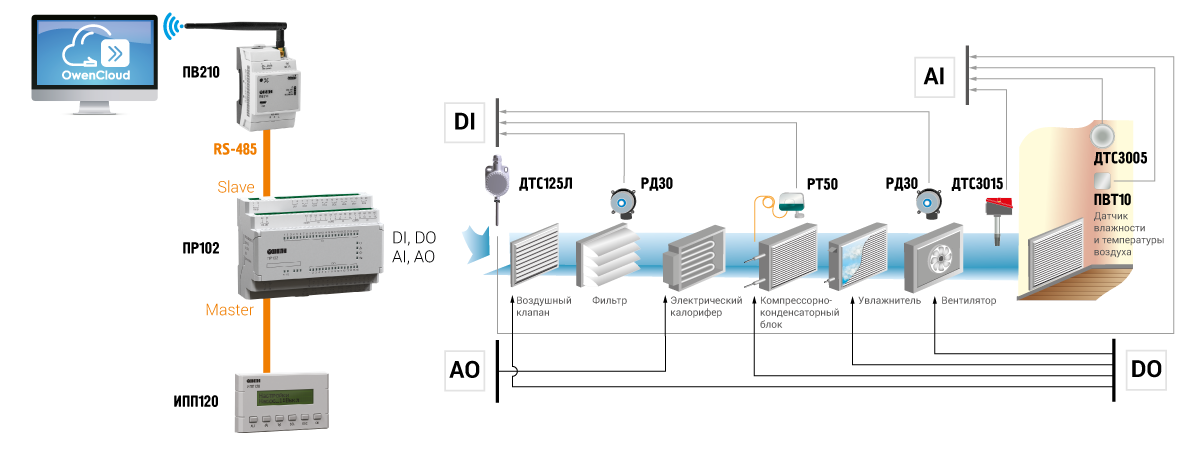

Управление вентиляцией

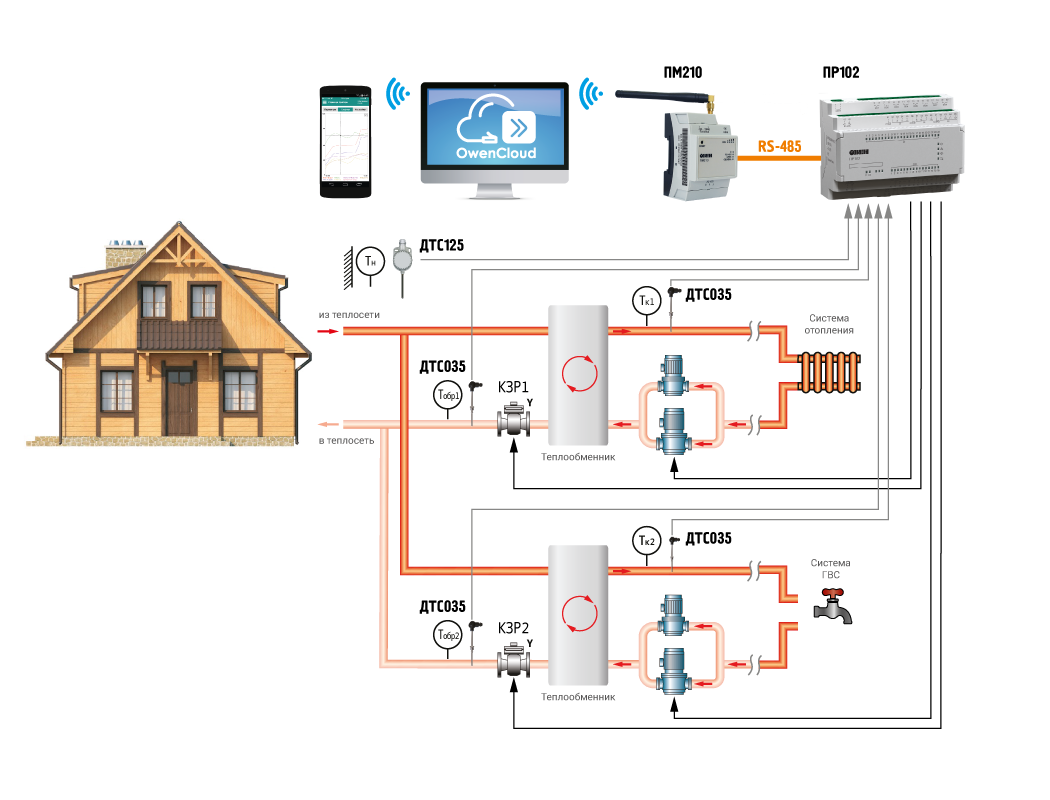

Управление отоплением и ГВС

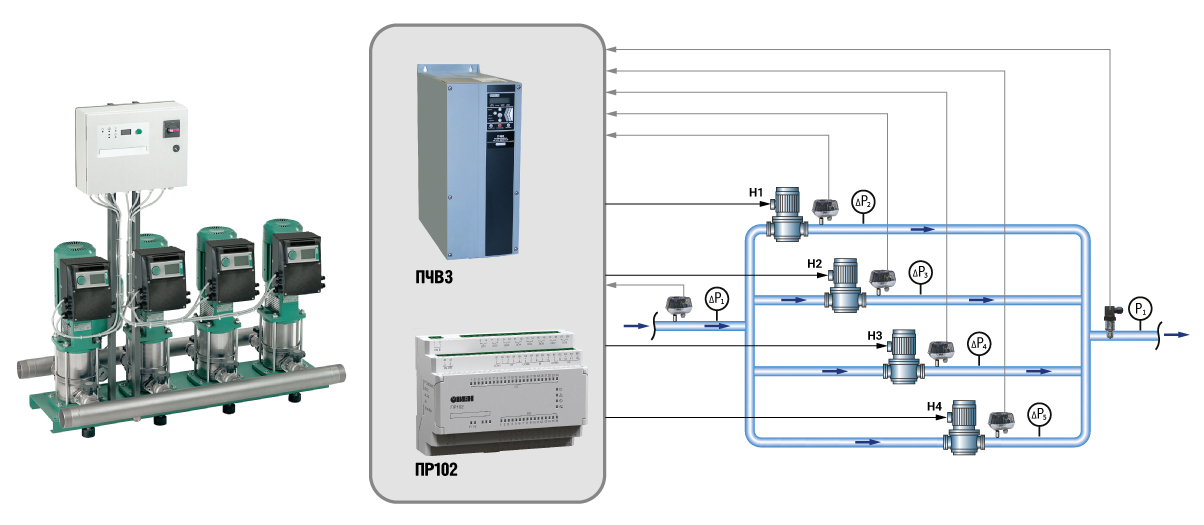

Управление насосными группами

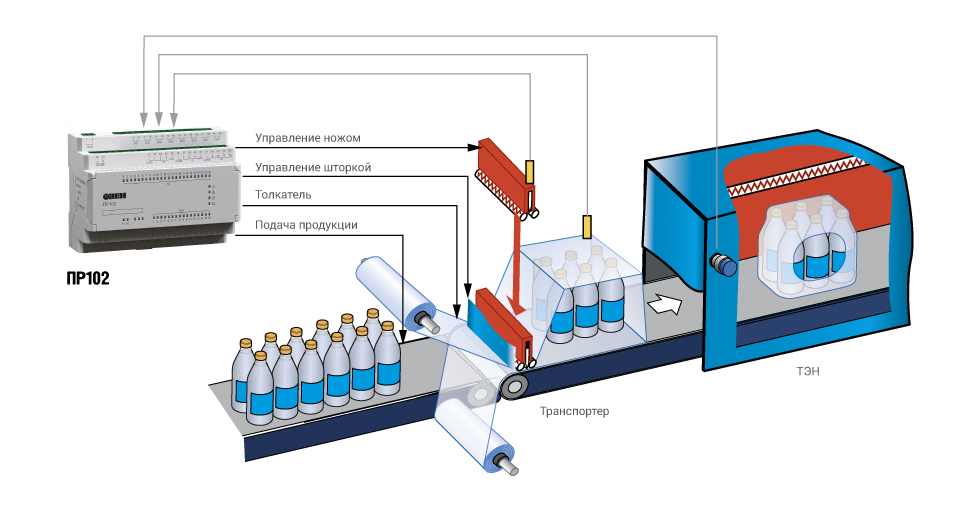

 Управление станками и механизмами



Характеристики

Прочие
Артикул ОВЕН ПР102
Оригинальная цена из выгрузки 16038

Наименование

Значение

ПР102-230

ПР102-24

Программирование

Среда программирования

Owen Logic

Объем Retain-памяти

1016 байт

Объем памяти для сетевых переменных (режим Slave)

128 байт

Объем памяти сетевых переменных (режим master)

128 байт

Стек

Динамический

Память ПЗУ

128 кбайт

Память ОЗУ

32 кбайт

Интерфейс программирования

microUSB

Общие сведения

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

-

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

9...30 В (номинальное 24 В)

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

Есть

Модули расширения ПРМ

Да, до 2 шт.

Дискретные входы

Количество

До 24

Тип

Дискретный фазовый(ДФ)

Дискретный (Д)

Подключаемые датчики

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»

-

Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором

Номинальное напряжение питания

≈230 В

=24 В

Гальваническая развязка

Групповая

Групповая, по 4 входа (для приборов, выпущенных с января 2024)

Электрическая прочность изоляции

2300 В, групповая - 1780 В

-

Аналоговые входы

Количество

-

8

Тип измеряемых сигналов

-

4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.

Период обновления значений всех каналов, не более

-

20 мс

Работа в дискретном режиме

-

Да

Гальваническая развязка

-

Отсуствует

Дискретные выходы

Количество

До 16

Тип

Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)

Допустимый ток нагрузки, не более

Релейные (Р):

5 А при напряжении не более 250 В переменного тока и cos φ >0,95

3 А при напряжении не более 30 В постоянного тока

Транзиторные (К):

0,2 А при напряжении не более 60 В постоянного тока

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции

Релейные (Р):

2300 В, между выходами – 1780 В

Транзиторные (К):

740 В, между выходами – 740 В

Аналоговые выходы

Количество

-

2

Тип аналогового выхода

-

Универсальный

4...20 мА / 0...10 В

Разрядность ЦАП

-

12 бит

Гальваническая развязка

-

Индивидуальная

Электрическая прочность изоляции

-

510 В

Коммуникационные возможности

Интерфейс RS-485 (до 2 шт-выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave
