ПР200 программируемое реле с дисплеем [ОВЕН ПР200]


Артикул: ОВЕН ПР200

Файлы

Руководство по эксплуатации (краткое) на ПР200-220.5.Х.Х
Выписка из реестра Минпромторг для ПР200
Декларация о соответствии на ПР200
Декларация о соответствии на ПР200
Протокол Modbus в ОВЕН ПР
Руководство по эксплуатации (краткое) на ПР200-24.5.Х.Х
Руководство по эксплуатации (краткое) на ПР200-24.4.Х.Х
Руководство по эксплуатации (краткое) на ПР200-24.3.Х.Х
Руководство по эксплуатации (краткое) на ПР200-24.2.Х.Х
Руководство по эксплуатации (краткое) на ПР200-24.1.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.4.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.3.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.25.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.24.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.23.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.22.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.21.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.2.Х.Х
Руководство по эксплуатации (краткое) на ПР200-220.1.Х.Х
Руководство пользователя Owen Logic
Руководство по эксплуатации ПР200
12 615.60 Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину
Купить в 1 клик
Добавить в избранное
Добавить к сравнению
Рассчитать доставку

Описание товара

Включены в реестр Минпромторг,

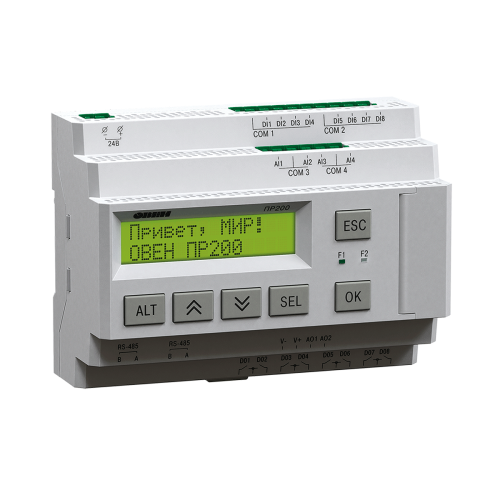

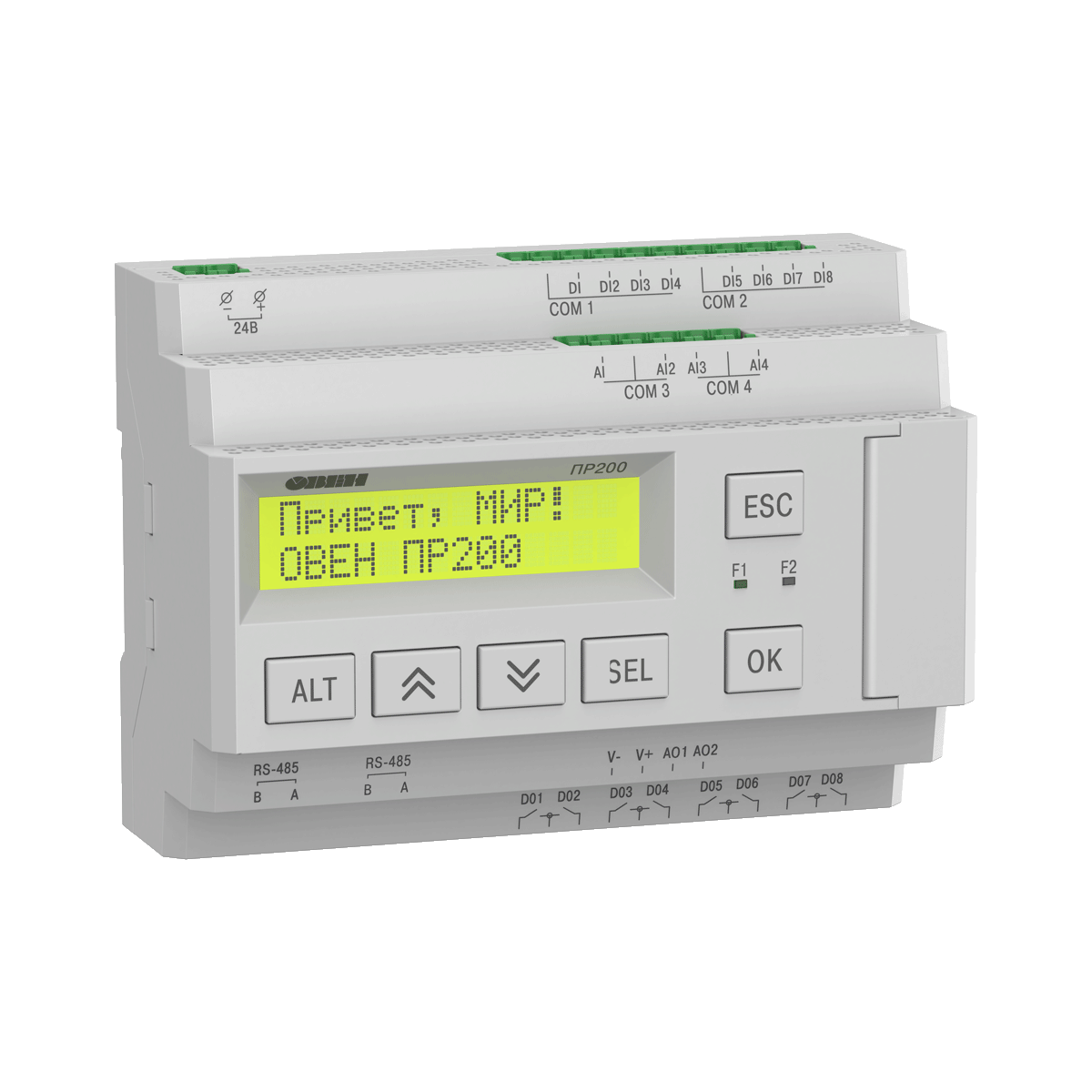

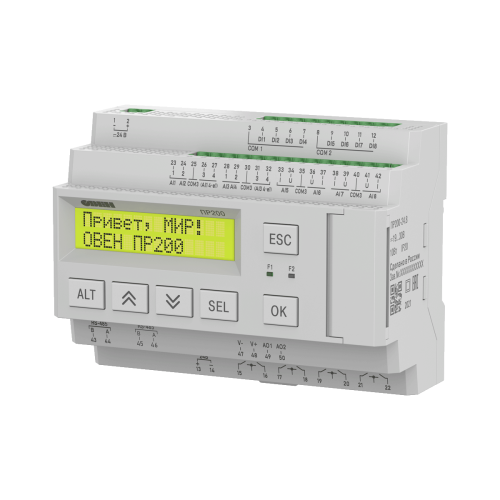

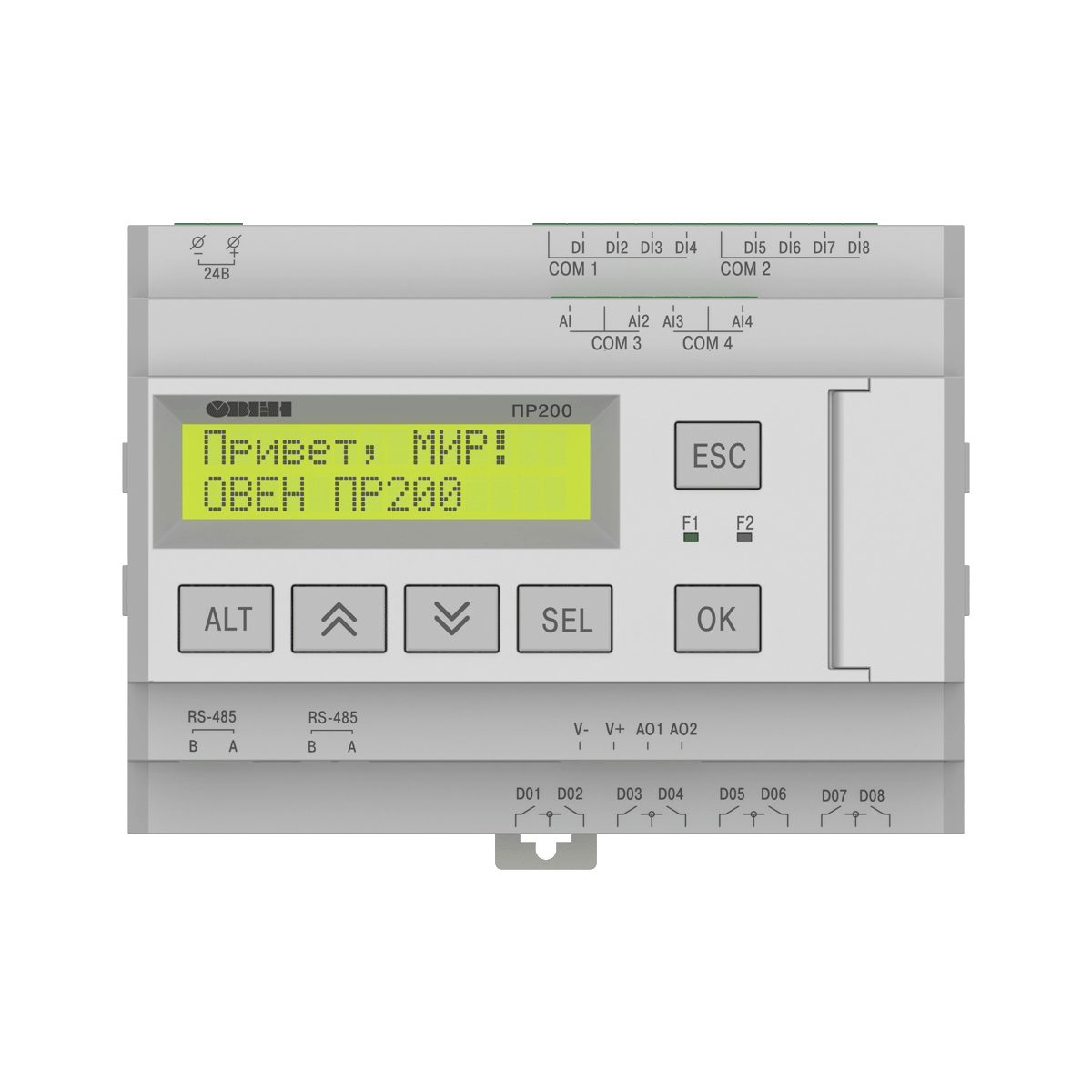

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине . Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной . Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения

  • Водоподготовка
  • Водоочистка
  • Вентиляция
  • Отопление

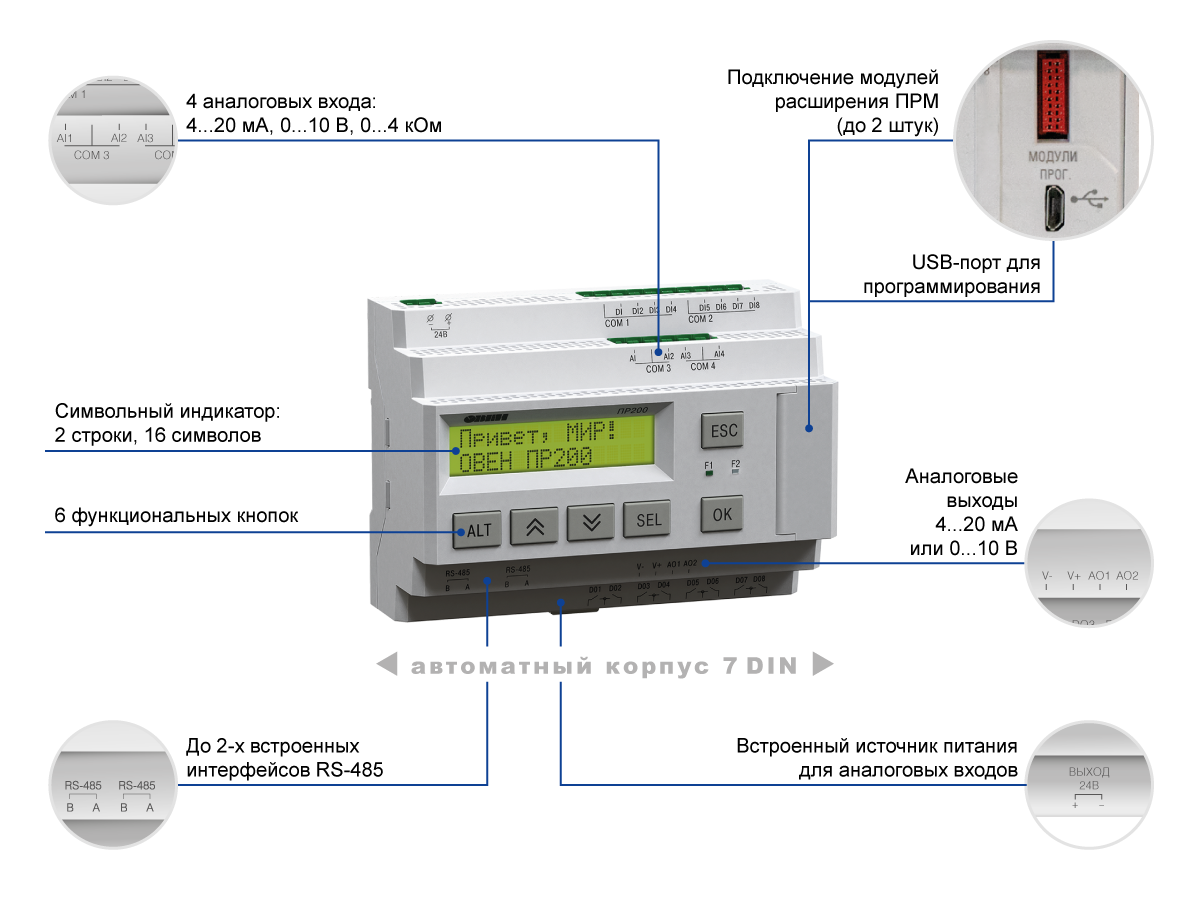

Особенности прибора

Подключаемое оборудование:

  • 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
  • 2 аналоговых выхода: 4…20 мА или 0…10 В.
  • Дискретные входы: 24 В или 230 В.
  • Дискретные выходы: э/м реле или транзисторные ключи.

В модификациях имеется возможность подключить:

  • Датчики электропроводности и солесодержания.
  • Кондуктометрические датчики уровня.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

  • Интеграция в облачный сервис OwenCloud и SCADA-системы.
  • Визуализация процессов с помощью панелей оператора.
  • Управление внешними устройствами по RS-485.

Конструктивные особенности:

  • Модульный корпус.
  • Ширина корпуса 7 модулей
  • Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

  • Видимая область символьного индикатора: 2 строки по 16 символов.
  • Поддержка кириллицы и латиницы.
  • Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

  • 2 модификации по питанию: =24 В и ~230 В.
  • Подключение модулей расширения ПРМ (до 2 штук).
  • Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
  • USB-порт – для программирования (miniUSB-входит в комплект).

Отличительные характеристики

Модули расширения и аксессуары для ПР200

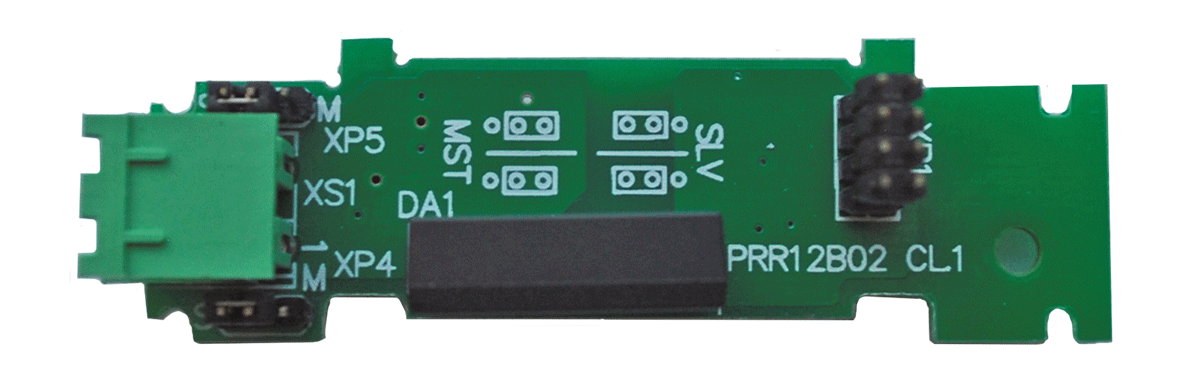

Интерфейсная плата ПР-ИП485

Внешний вид

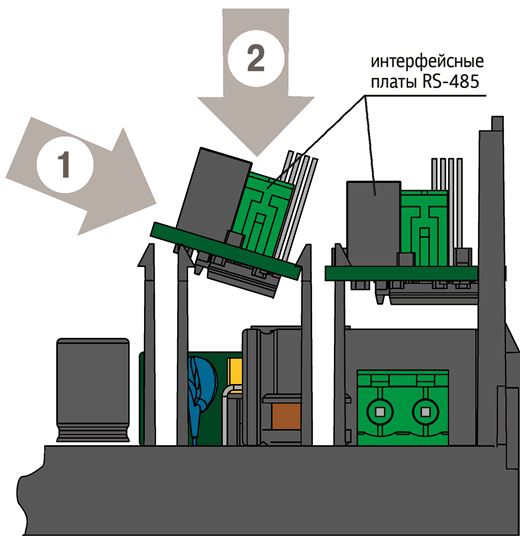

Подключение

Описание

Интерфейсная плата  применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

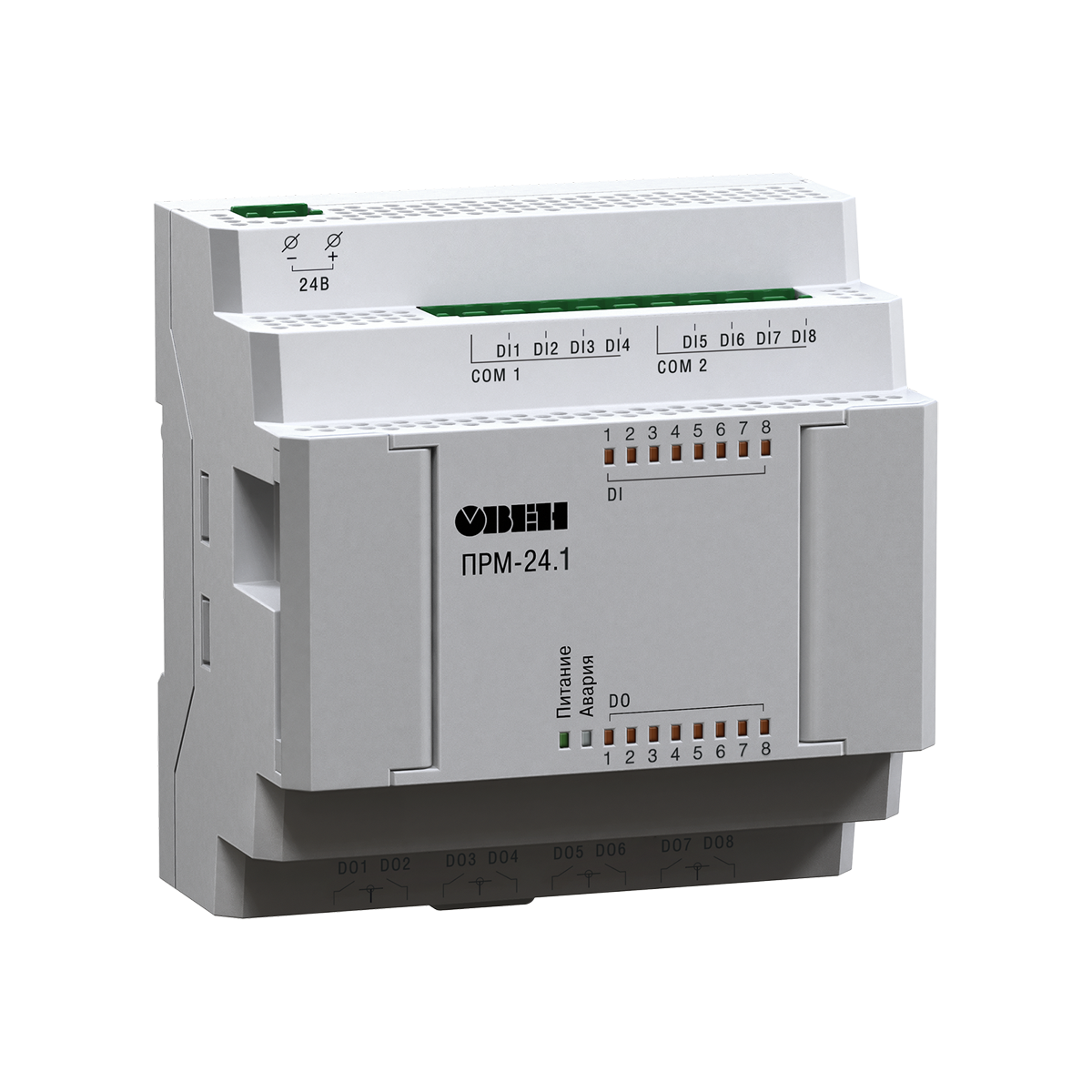

Модуль расширения ПРМ

Внешний вид

Подключение

Описание

предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

  • ПРМ-1 – для увеличения дискретных входов и выходов.
  • ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
  • ПРМ-3 – для увеличения аналоговых входов и выходов.

  • ПРМ-4 – для увеличения дискретных входов.

  • ПРМ-5 – для увеличения дискретных выходов.

  • ПРМ-6 – для увеличения дискретных входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Характеристики

Прочие
Артикул ОВЕН ПР200
Оригинальная цена из выгрузки 12615.6

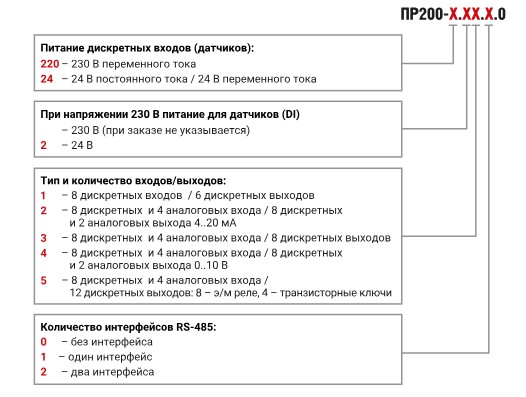

Наименование

ПР200-230

ПР200-24

Программирование

Среда программирования

Owen Logic

Объем Retain-памяти

1016 байт

Стек

динамический

Объем памяти сетевых переменных (режим slave)

128 байт

Объем памяти сетевых переменных (режим master)

128 байт

Память ПЗУ

128 кбайт

Память ОЗУ

32 кбайт

Интерфейс программирования

miniUSB

Общие сведения

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

-

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

19...30 В (номинальное 24 В)

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

да, до 2 шт.

Встроенный источник питания

есть (в зависимости от модификации)

нет

Дискретные входы

Количество

8

Тип

Дискретный фазовый (ДФ)

-

Подключаемые датчики

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)



Номинальное напряжение питания

~230 В

-

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

-

Электрическая прочности изоляции

2830 В, групповая – 1780 В

-

Тип

Дискретный (Д)

Подключаемые датчики

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором

Номинальное напряжение питания

=24 В

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

Электрическая прочности изоляции

2830 В, групповая – 1780 В

Аналоговые входы

Количество

до 4

Тип измеряемых сигналов

0…10 В, 4…20 мА, 0…4 кОм

Разрешающая способность АЦП

12 бит

Период обновления значений всех каналов, не более

10 мс

Работа в дискретном режиме

да

Гальваническая развязка

отсутствует

Дискретные выходы

Количество

до 12

Тип

релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)

Допустимый ток нагрузки, не более

Релейные (Р):

5А при напряжении не более 250 В перем. тока, cos φ > 0,95

3 А при напряжении не более 30В пост. тока

Транзисторные (К):

0,2 А при напряжении не более 60 В постоянного тока

Гальваническая развязка

групповая по 2 выхода

групповая по 4 выхода

Электрическая прочности изоляции

2830 В, групповая – 1780 В

2830 В

Аналоговые выходы

Количество

до 2

Тип аналогового выхода

4...20 мА (И) или 0...10 В (У) – выбирается при заказе

Разрядность ЦАП

10 бит

Гальваническая развязка

выход 4…20 мА (И): индивидуальная 2830 В

выход 0…10 В (У): групповая 2830 В

Коммуникационные возможности

Интерфейс RS-485 (до 2 шт. – выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave

Индикация и управление

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Поддерживаемые языки

русский, английский

Количество механических кнопок

6

Наименование

ПР200-230

ПР200-24

Программирование
Среда программирования OwenLogic
Объем Retain-памяти 1016 байт
Стек динамический
Объем памяти сетевых переменных (режим slave) 128 байт
Память ПЗУ 128 кбайт
Память ОЗУ 32 кбайт
Интерфейс программирования miniUSB

Общие сведения
Диапазон переменного напряжения питания 90…264 В (номинальное 230 В, при 50 Гц) -
Диапазон постоянного напряжения питания 127...373 В (номинальное 230 В) 19...30 В (номинальное 24 В)
Минимальное время цикла 1 мс (зависит от сложности программы)
Часы реального времени есть
Модули расширения ПРМ да, до 2 шт.
Встроенный источник питания есть (в зависимости от модификации) нет

Дискретные входы
Количество 8
Тип

Дискретный (Д)
Подключаемые датчики коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания =24 В
Гальваническая развязка групповая по 4 входа (1-4, 5-8)
Электрическая прочности изоляции 2830 В, групповая – 1780 В

Аналоговые входы
Количество 4
Тип измеряемых сигналов

Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.

Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно
Разрешающая способность АЦП 12 бит
Период обновления значений всех каналов, не более 10 мс
Работа в дискретном режиме да
Гальваническая развязка отсутствует
Режим температурной компенсации
Температурная компенсация 18, 20 или 25 ºС (устанавливается в OwenLogic)
Диапазон компенсации температуры раствора 0…50 ºС
Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек) 0,05…2
Время обновления данных от входа, не более 800 мс
Входы для измерения электропроводности (CDM)
Диапазон измерения электропроводности

0...200 мкСм/см,

0...2000 мкСм/см
Тип схемы измерения двухэлектродная, четырехэлектродная
Предел основной приведенной погрешности ±1,5 %
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов 0,5 от основной
Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона) ±1,5 %
Рабочая частота входа 1400 Гц
Тип подключаемых датчиков электропроводности Кондуктометрический
Тип подаваемого сигнала на электроды датчика Меандр
Работа в дискретном режиме (измерение уровня) Да
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»

0...1999 мкСм/см

(устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»

1...2000 мкСм/см

(устанавливается в OwenLogic)
Время обновления данных от входа, не более 65 мс

Дискретные выходы
Количество 8
Тип релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р):

5А при напряжении не более 250 В перем. тока, cos φ > 0,95

3 А при напряжении не более 30В пост. тока
Гальваническая развязка групповая по 2 выхода
Электрическая прочности изоляции 2830 В, групповая – 1780 В

Аналоговые выходы
Количество 2
Тип аналогового выхода

Универсальный: 4...20 мА / 0...10 В

Устанавливается программно
Разрядность ЦАП 12 бит
Гальваническая развязка

выход 4…20 мА (И): индивидуальная 2830 В

выход 0…10 В (У): групповая 2830 В

Коммуникационные возможности

Интерфейс RS-485 (до 2 шт. – выбирается при заказе)
Протокол связи Modbus RTU/ASCII
Режим работы Master/Slave

Индикация и управление
Тип дисплея текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Поддерживаемые языки русский, английский
Количество механических кнопок 6
Добавить отзыв
Ваша оценка:
Отправить отзыв

Похожие товары (7)

ПР200-х8 специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости [ОВЕН ПР200-х8] 21 472.80 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
ПР225 программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet [ОВЕН ПР225] 18 301.20 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
ПР100 компактное программируемое реле для локальных систем автоматизации [ОВЕН ПР100] 8 564.40 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
ПР205 программируемое реле с графическим дисплеем и Ethernet [ОВЕН ПР205] 23 229.60 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов [ОВЕН ПР102] 16 038 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
ПР-ИП485 интерфейсная плата [ОВЕН ПР-ИП485] 2 439.60 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
ПР103 программируемое реле с Ethernet [ОВЕН ПР103] 19 813.20 ₽
В корзину
Подробнее
Купить в 1 клик Сравнение
В избранное В наличии
12 615.60 Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину
Купить в 1 клик
Добавить в избранное
Добавить к сравнению
Рассчитать доставку
ПР200 программируемое реле с дисплеем
Нашли дешевле

Ваше имя
Ваш телефон*
Электронная почта
Название товара*

* - Поля, обязательные для заполнения

Сообщение отправлено
Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист
Закрыть окно
+7 (383) 363-55-00
Купить в один клик
Заполните данные для заказа
Купить в один клик
Запросить цену и наличие товара
Загрузка товара
Заполните данные для запроса
Отправить запрос

Наш сайт использует cookie-файлы для персонализации сервисов и повышения удобства пользователей. Вы можете запретить обработку cookie в настройках своего браузера. Продолжая пользование сайтом, Вы даете свое согласие на работу с cookie и обработку данных с использованием сервиса Яндекс.Метрика. С политикой использования файлов cookie вы можете ознакомиться здесь.
