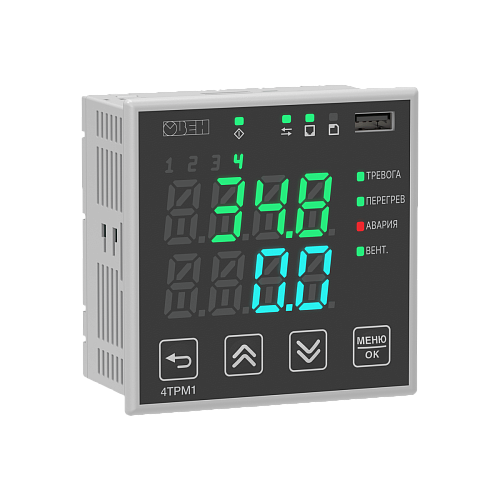

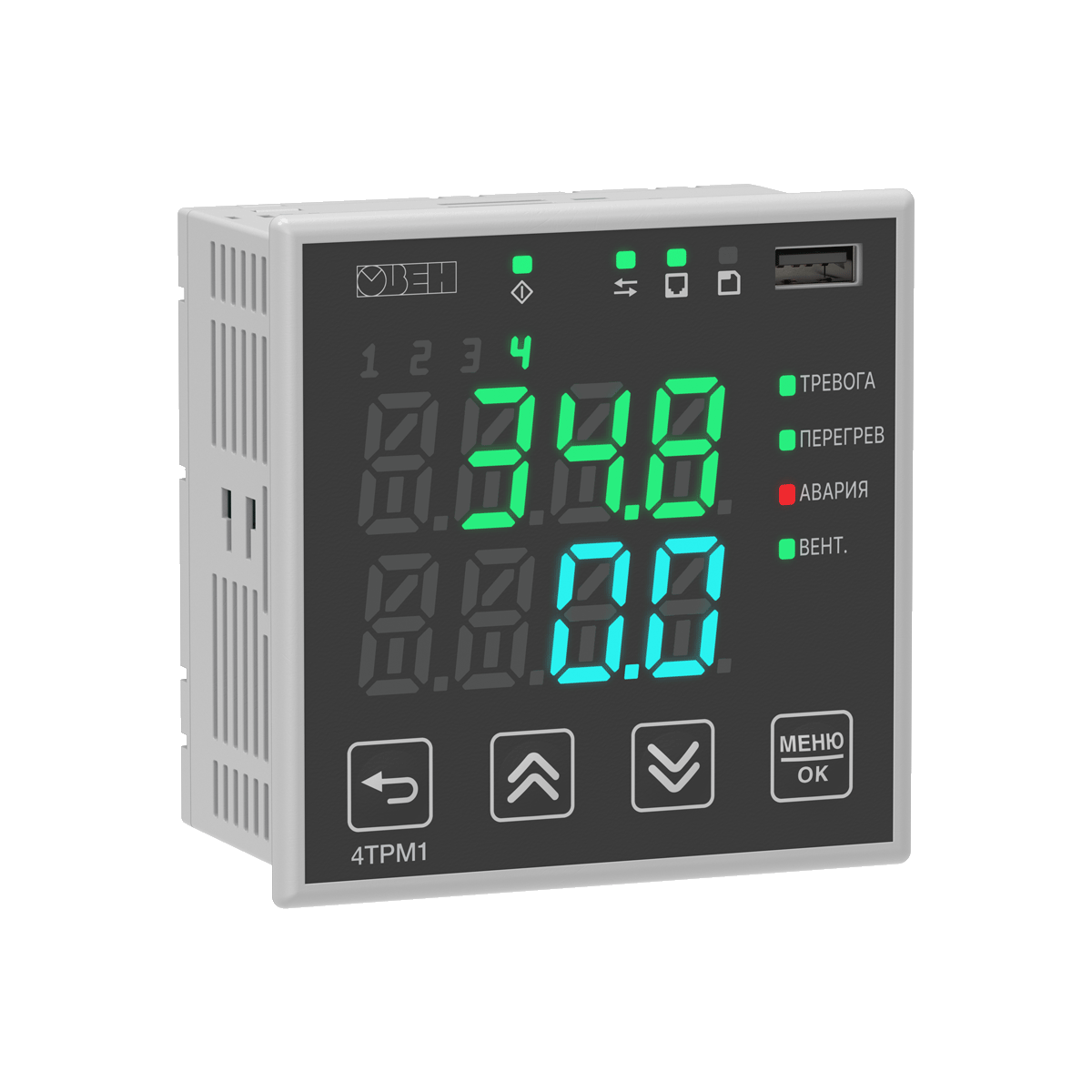

4ТРМ1 – четырехканальный регулятор с Ethernet и архивацией

4ТРМ1.ТР – это четырехканальный блок контроля температуры для защиты сухого трансформатора от перегрева. Алгоритм термоконтроля реализован за счет измерения температуры с четырех датчиков Pt100/100М/100П, управления принудительной вентиляцией и аварийной сигнализацией.

Помимо отраслевого применения, 4ТРМ1-ТР подходит для применения в машиностроении, где требуется контроль температуры в 4 точках, аварийная сигнализация с передачей данных по RS-485 или Ethernet, а также ведение архивов во внутреннюю память прибора с выгрузкой.

Возможности

• Алгоритм термоконтроля сухих трансформаторов на 3 или 4 датчика с определением температуры самой нагретой точки.
• Контроль аномально быстрого увеличения температуры обмоток и магнитопровода для аварийного сигнала о перегреве трансформатора.
• Ручной режим тестирования состояния вентиляторов.
• Трехцветная индикация по событию: зеленый, желтый и красный цвета – для подсветки измеряемого параметра и уставки/максимальной температуры.

Технические характеристики

• Щитовой корпус 100×100×54 мм
• 4×AI с поддержкой датчиков Pt100, 100М, 100П
• 4×DO реле 250 В 16 А
• Универсальное питание ~230/=24 В
• Интерфейсы:
• 1×RS-485
• 1×Ethernet
• 1×USB-C для настройки прибора в Owen Configurator
• 1×USB-A для выгрузки архива
• Рабочая температура -40…+55 ⁰С
• Съемные клеммники
