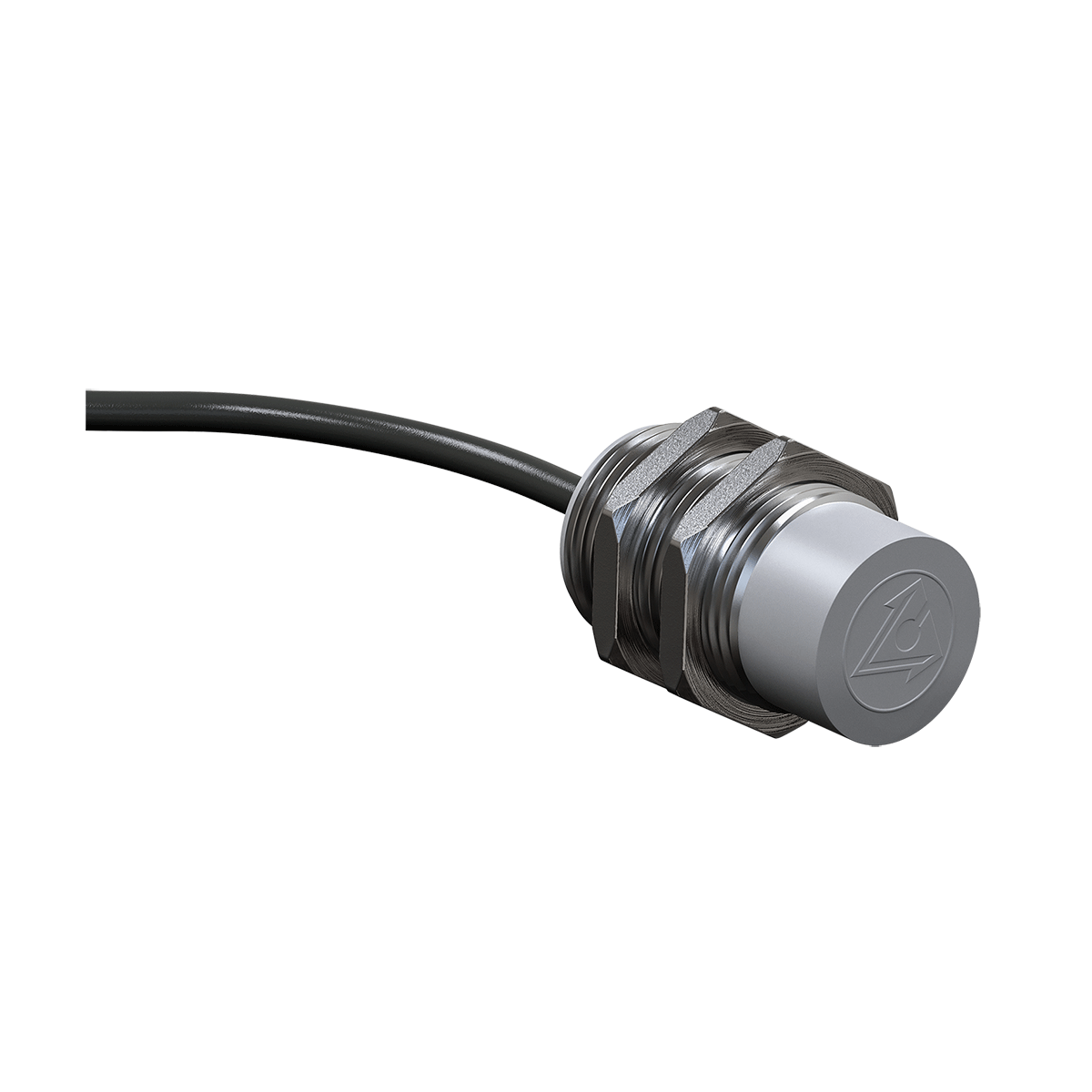

Емкостные бесконтактные датчики Мега-К серии PS1 [Мега-К серии PS1]

Емкостные датчики PS1 являются усовершенствованным аналогом емкостных датчиков ВБ1 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от индуктивных датчиков емкостные датчики могут реагировать на металлические и неметаллические объекты.

Особенности датчиков PS1

• Увеличенное расстояние срабатывания.
• Невозможность вывода из строя датчика при неверном подключении.
• Подключение кабелем с лужеными выводами.
• Устойчивость к помехам, создаваемым частотными приводами.

• Степень защиты со стороны активной поверхности – IP67, со стороны регулировки чувствительности – IP65.

Применение бесконтактных емкостных датчиков

Разнообразие объектов воздействия, вызывающих срабатывание емкостных выключателей, обуславливает широкий спектр их применения.

Емкостные бесконтактные датчики применяются в станкостроении, машиностроении, деревообработке, металлургии, фармацевтике, бумажной и пищевой промышленностях и других сферах, где необходим постоянный контроль положения объектов либо проверки продукции на брак.

Наиболее широко емкостные датчики применяются в системах, где необходимы:

• контроль уровня наполнения резервуаров, емкостей, контейнеров сыпучими и жидкими материалами;
• контроль уровня содержимого в упаковке или таре;
• сигнализация разрыва лент;
• подсчет и позиционирование объектов любого рода.

Функциональная схема

Принцип действия емкостных бесконтактных датчиков основан на изменении электрической емкости конденсатора, в зону которого попадает объект. При подаче питания перед активной зоной датчика, представляющую собой поверхность «развернутого» конденсатора, возникает электрическое поле, которое является зоной чувствительности датчика. При попадании в эту зону какого-либо материала с диэлектрической проницаемостью больше единицы емкость конденсатора увеличивается, и, соответственно, изменяется состояние выхода датчика.
