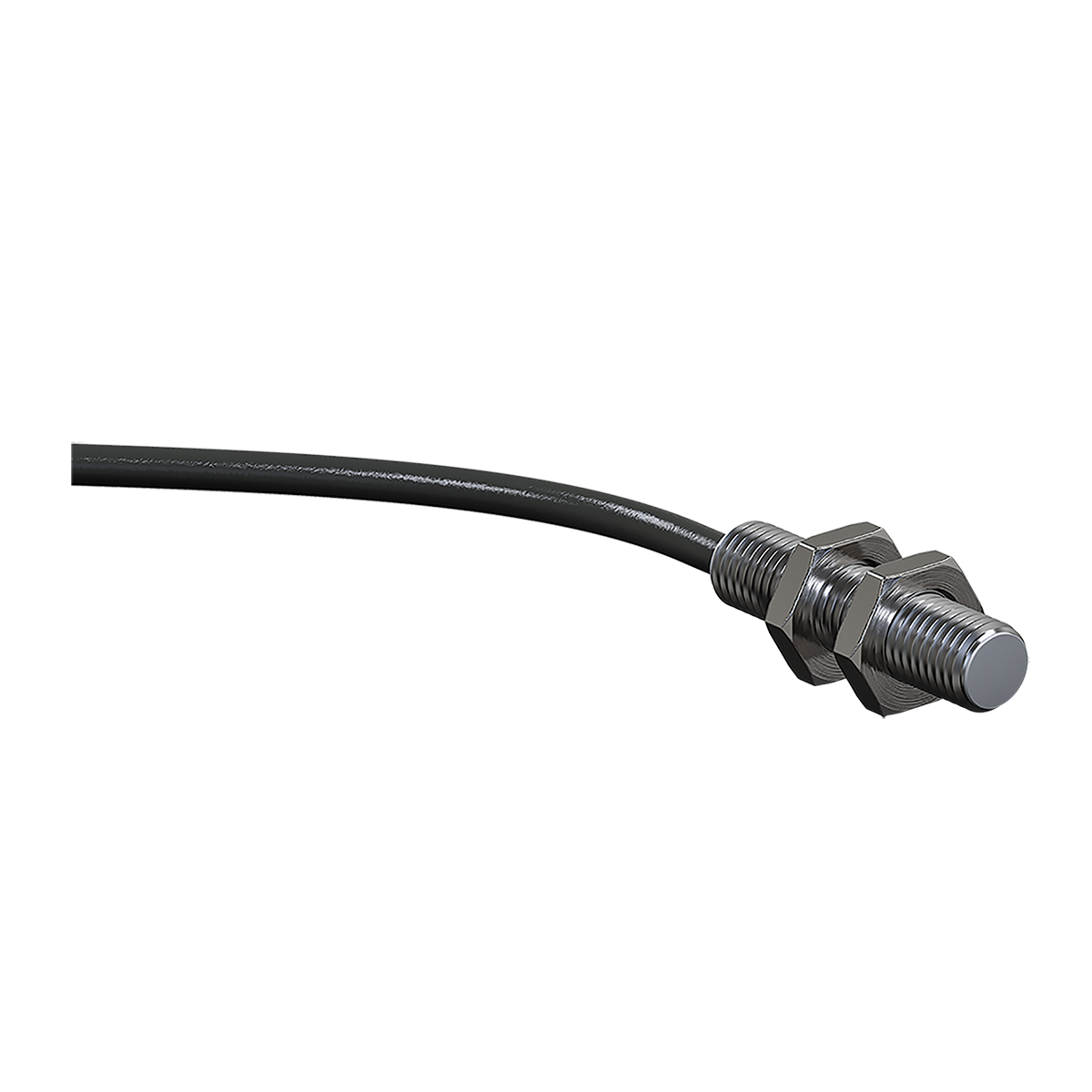

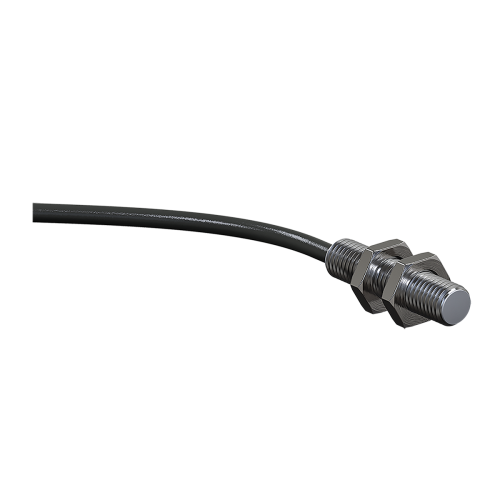

Индуктивные бесконтактные датчики Мега-К серии PS2 [Мега-К серии PS2]

Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Особенности датчиков PS2

• Увеличенное расстояние срабатывания.
• Невозможность вывода из строя датчика при неверном подключении.
• Подключение кабелем с лужеными выводами.
• Устойчивость к помехам, создаваемым частотными приводами.

• Степень защиты IP67.

Применение бесконтактных индуктивных датчиков

Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивные датчики применяются в системах, где необходимы:

• контроль работы автоматических линий и конвейеров;
• контроль положения металлических объектов в пространстве;
• контроль вращения валов и шестерен.

Функциональная схема

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).

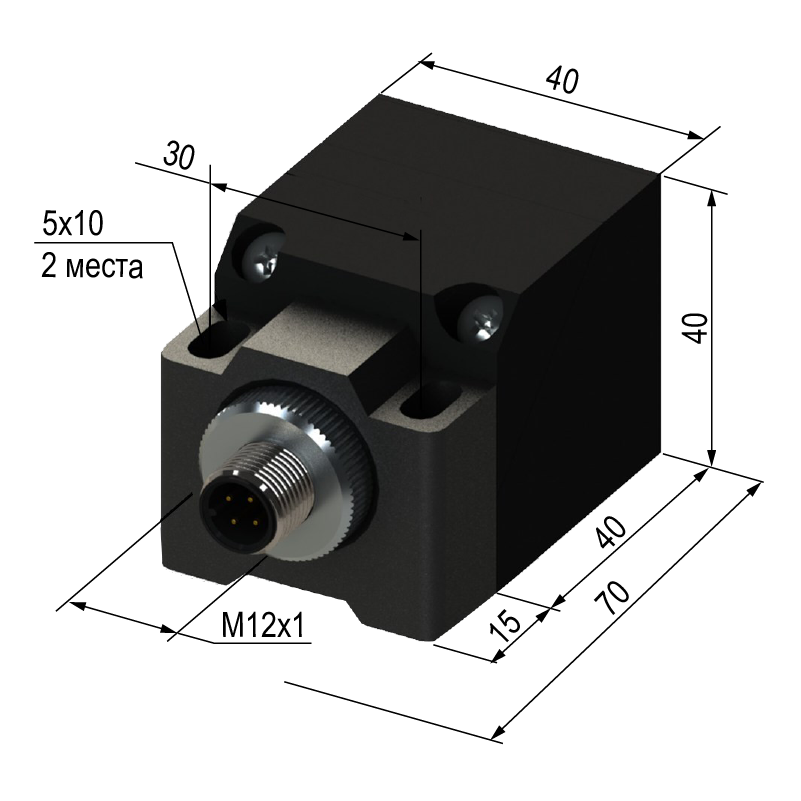

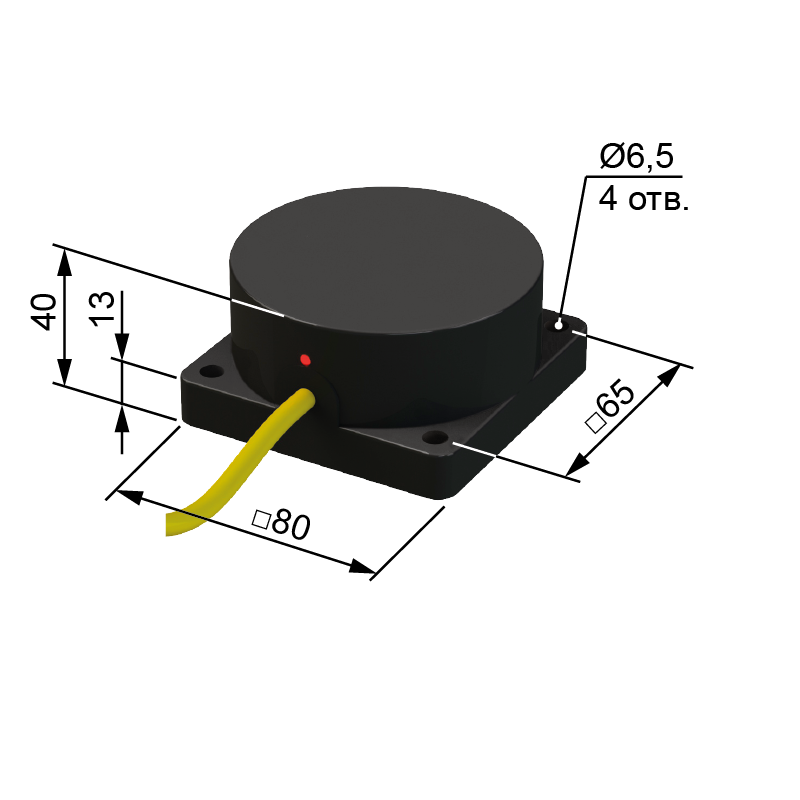

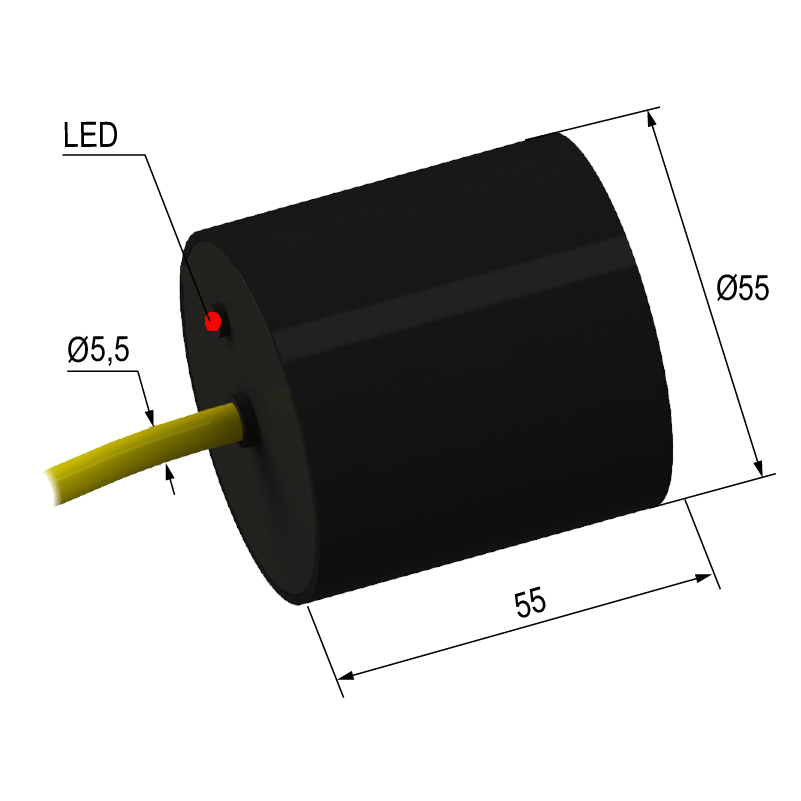

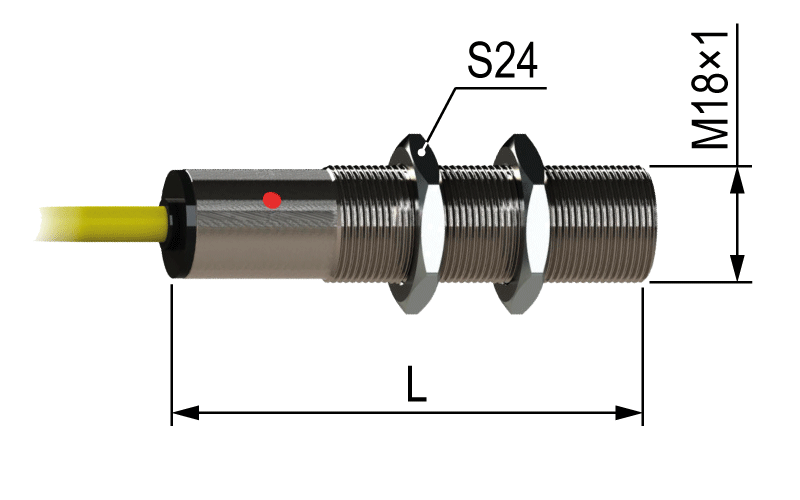

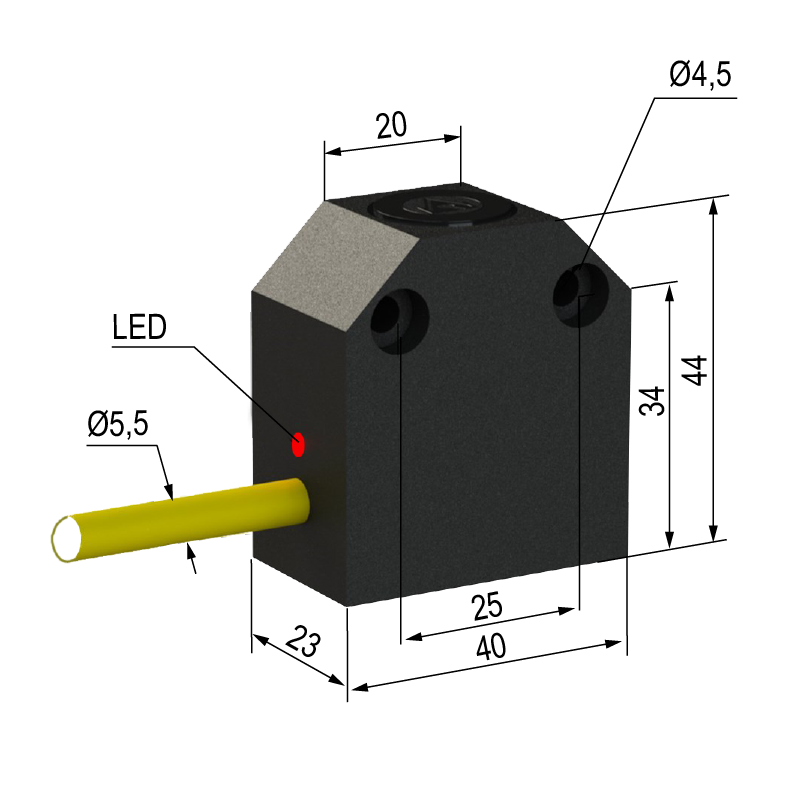

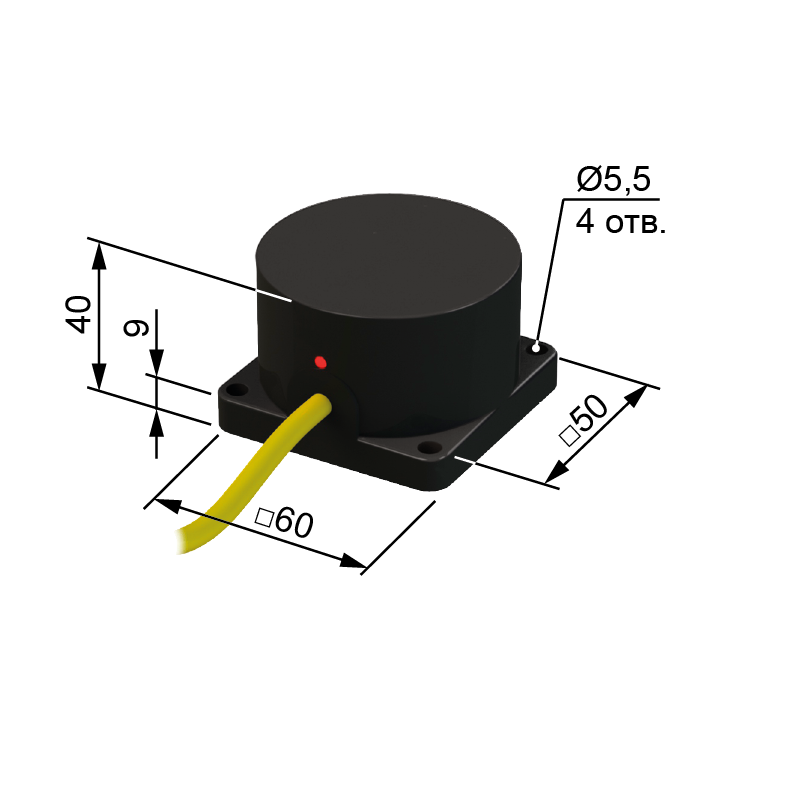

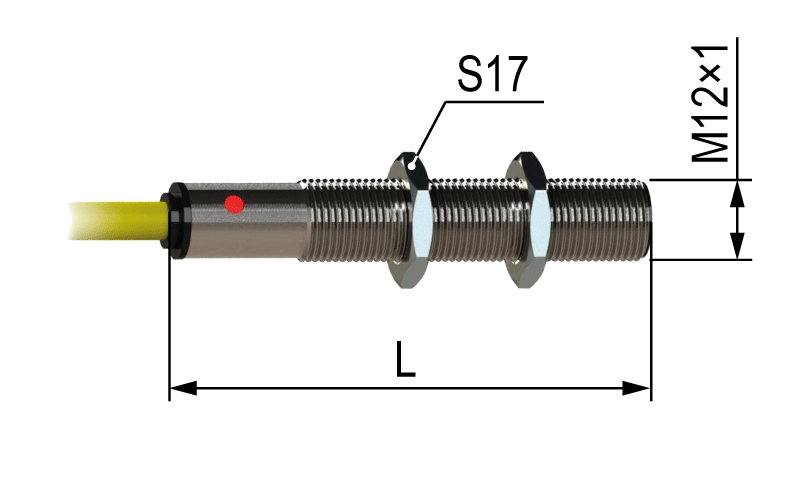

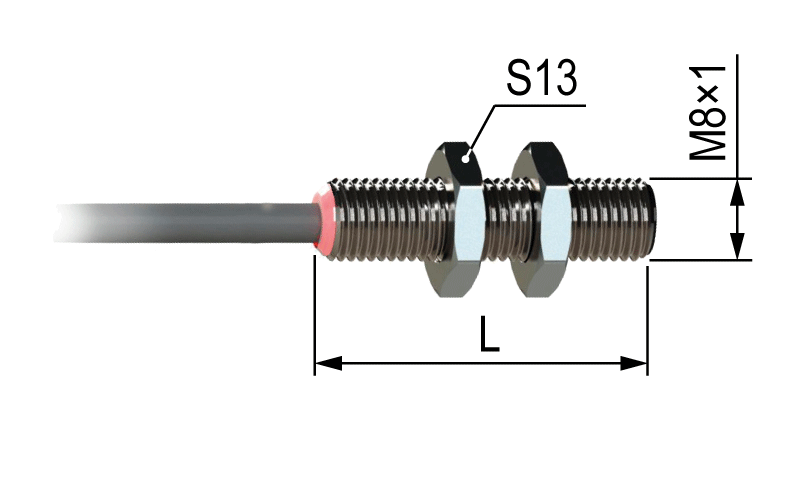

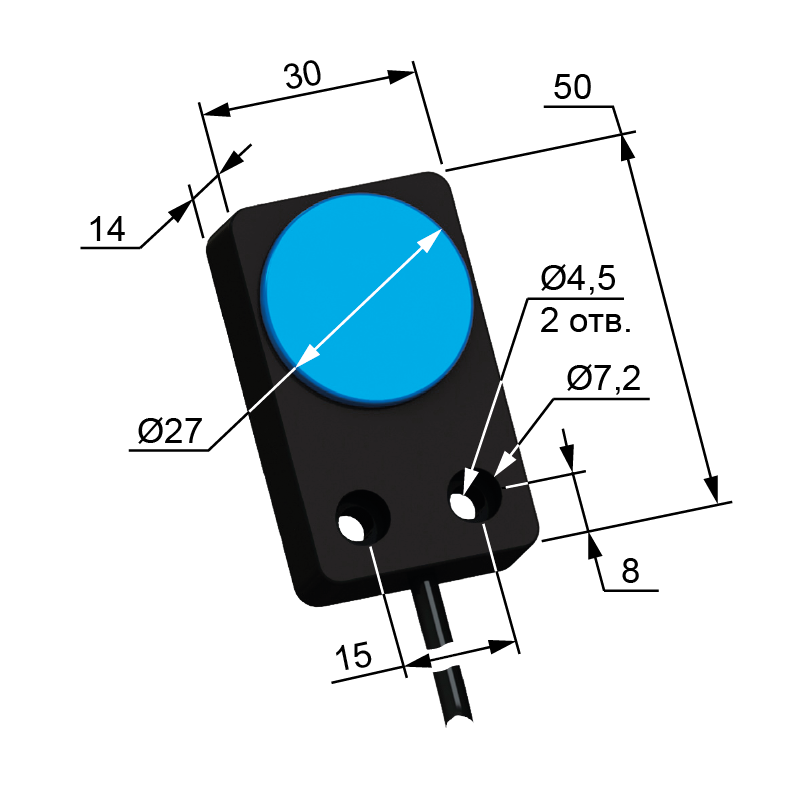

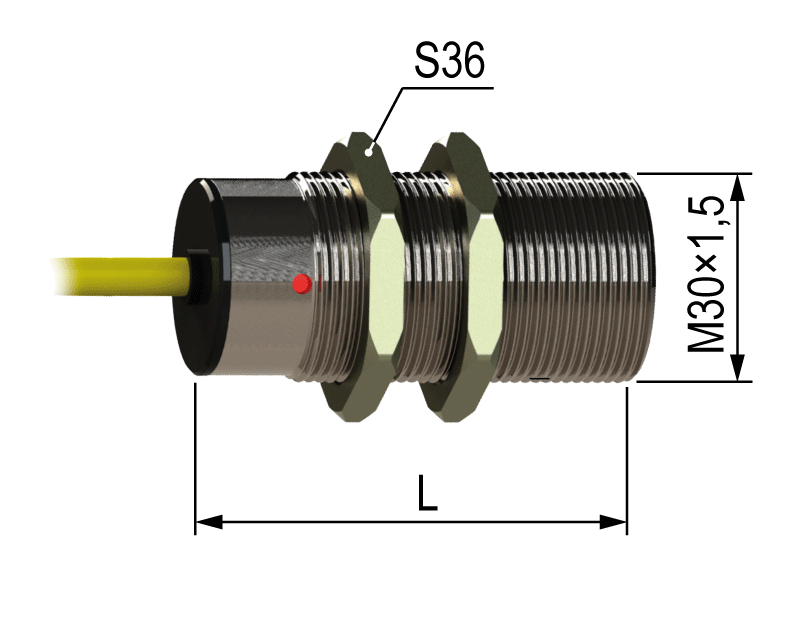

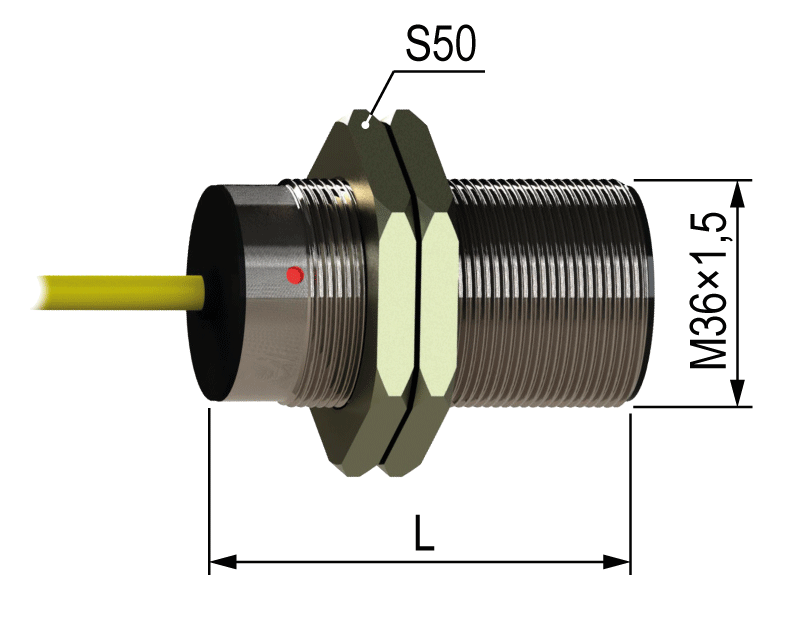

Конструктивные исполнения PS2
