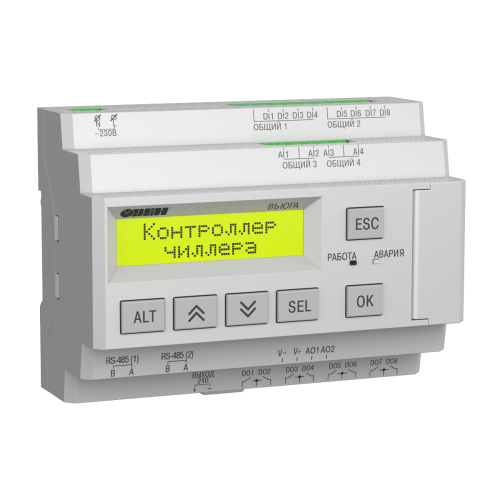

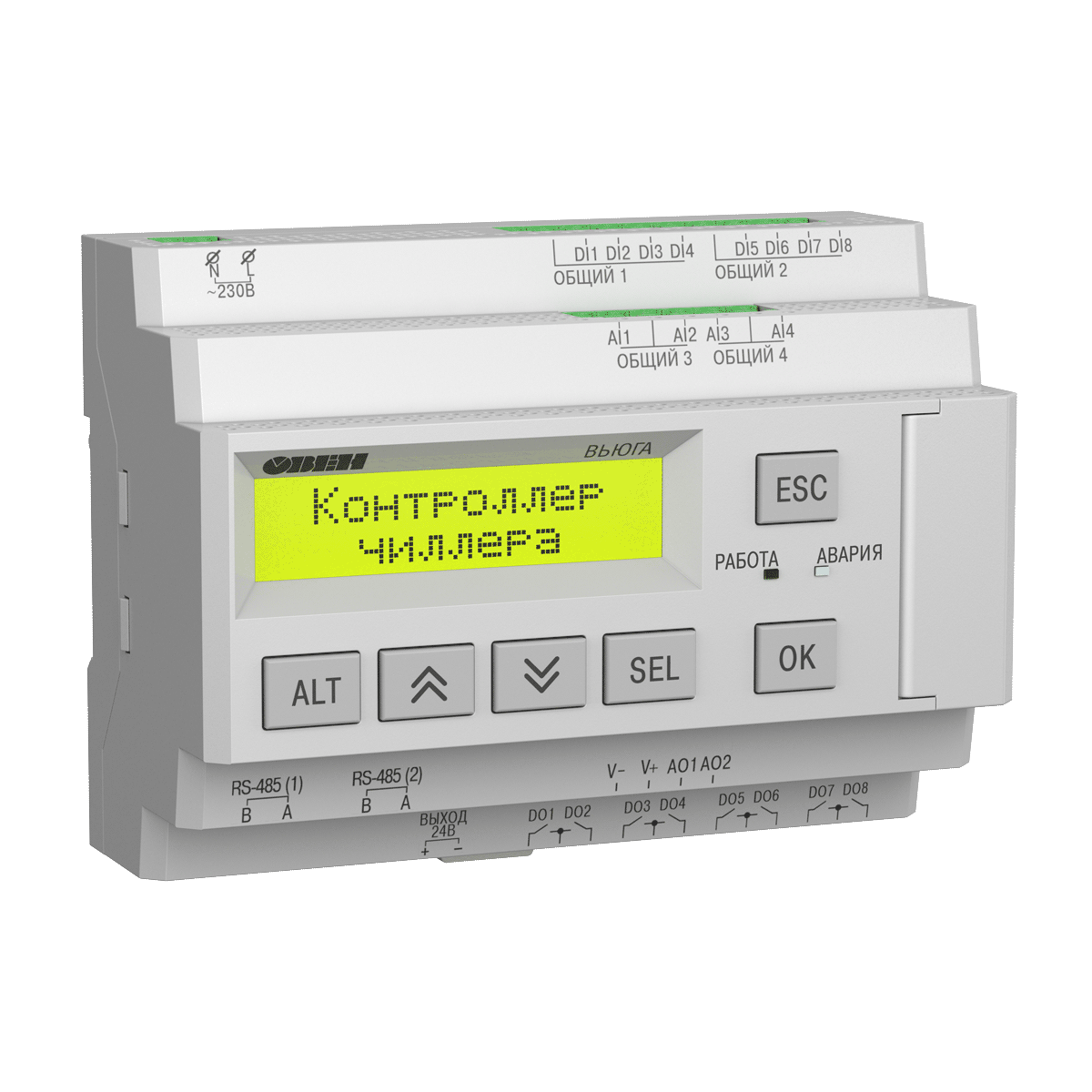

ВЬЮГА-1 контроллер с готовым алгоритмом для управления одноконтурным чиллером [ОВЕН ВЬЮГА-1]

Диапазон напряжения питания

~90…264 В

(номинальное ~230 В, при 47…63 Гц)

=19…30 В

(номинальное =24 В)

Гальваническая развязка

Есть

Электрическая прочность изоляции между входом питания и другими цепями прибора

2830 В

1780 В

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

Есть

—

Выходное напряжение встроенного источника питания постоянного тока

24 ± 3 В

—

Ток нагрузки встроенного источника питания, не более

100 мА

—

Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора

1780 В

—

Количество входов

8

Напряжение «логической единицы»

159…264 В

(переменный ток)

15…30 В

(постоянный ток)

Ток «логической единицы»

0,75…1,5 мА

2…5 мА

Напряжение «логического нуля»

0…40 В

-3…+5 В

Подключаемые входные устройства

Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8, «общий минус»)

Электрическая прочность изоляции между дискретными входами и другими цепями прибора

2830 В

Количество входов

4

Тип измеряемых сигналов

РТ1000 α = 0,00385 "1/°C (-200...+ 850 °C);

4...20 мА;

NTC10K: R₂₅ = 10 кОм, "B_25/100 =" "3950 (-20… +125 °С)

Предел основной приведенной погрешности

±1,0 %

Время опроса входов, не более

10 мс

Гальваническая развязка

Отсутствует

Количество выходных устройств, тип

8 шт., электромагнитное реле (нормально-разомкнутые контакты)

Коммутируемое напряжение в нагрузке:

- для цепи постоянного тока, не более

30 В (резистивная нагрузка)

- для цепи переменного тока, не более

250 В (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А при напряжении не более 250 В переменного тока и cosϕ>0,95;

3 А при напряжении не более 30 В постоянного тока

Гальваническая развязка

Групповая по 2 реле (1–2; 3–4; 5–6; 7–8)

Электрическая прочность изоляции между выходом и другими цепями прибора

2830 В

Количество выходных устройств, тип выходного сигнала

2 ЦАП, напряжение

Диапазон генерации напряжения

0…10 В

Напряжение питания

15…30 В, питание внешнее

Внешняя нагрузка, не менее

2 кОм

Гальваническая развязка

Есть (групповая)

Электрическая прочность изоляции

2830 В

Тип интерфейса, количество интерфейсных плат

RS-485, 2 шт.

Протокол связи

Modbus-RTU и Modbus-ASCII

Режим работы

Slave

Скорость передачи данных

9600, 14400, 19200, 38400, 57600, 115200 бит/с

Электрическая прочность изоляции между RS-485 и другими цепями

1500 В

Тип дисплея

Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов

Размеры дисплея

60×15 мм

Индикаторы

Два светодиодных индикатора (красный и зеленый)

Кнопки

6 шт.

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры

123×90×58 мм

Степень защиты корпуса по ГОСТ 14254–2015

IP20

Масса прибора, не более (для всех вариантов исполнений)

0,6 кг

Средний срок службы

10 лет
