АЙРА360 конфигурируемый контроллер вентиляции [ОВЕН АЙРА360]

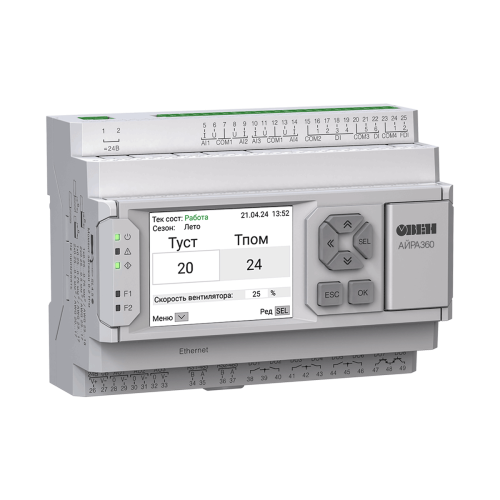

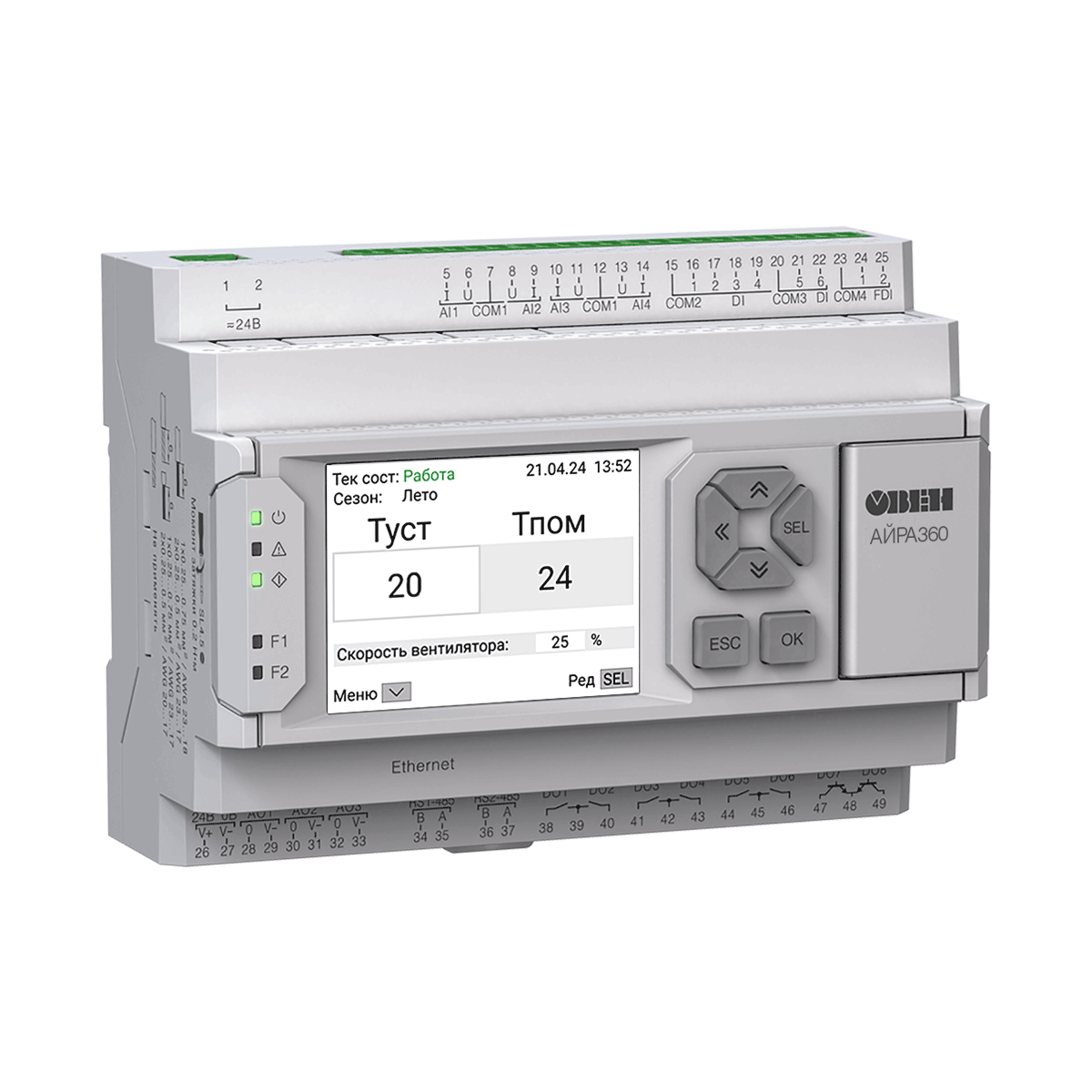

АЙРА360 конфигурируемый контроллер вентиляции [ОВЕН АЙРА360]

Артикул: ОВЕН АЙРА360

Файлы

Руководство по эксплуатации АЙРА360

Декларация о соответствии на АЙРА360

Owen Configurator

29 890.80

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

АЙРА360 – современный конфигурируемый контроллер с питанием 24 В для управления приточными и приточно-вытяжными вентиляционными установками любого типа.

Состав вентустановки конфигурируется с помощью пошагового Мастера настройки. Задайте общие параметры: тип вентиляционной системы, контроль фильтра, используемые датчики температуры и др. Выберите элементы установки: нагреватели, охладители, рекуператоры, увлажнители, наличие догрева, рециркуляции, воздушных клапанов и других компонентов. В результате получите готовую конфигурацию с полной спецификацией приборов и распиновкой управляющих сигналов.

Интуитивный интерфейс обеспечивает удобство эксплуатации пользователям любого уровня подготовки. На цветном графическом дисплее 2,4″ отображается состояние системы, управление осуществляется с помощью механических кнопок на корпусе контроллера.

Контроллер АЙРА360 регулирует основные параметры воздушной среды: температуру, влажность и скорость потока воздуха. Он идеально подходит для жилых, коммерческих и промышленных объектов благодаря возможности настройки индивидуальных сценариев эксплуатации по графику.

Технические характеристики и возможности

Управление всеми элементами вентиляционной установки
Конфигурирование алгоритма управления за несколько шагов через мастера настройки
Мониторинг оперативных параметров, состояния системы, аварийных ситуаций
Поддержка датчиков: термопары, термосопротивления, РТС, NTC, 4…20 мА, 0…10 B, 0…300 кОм
Поддержка модулей расширения для увеличения функциональности: ПРМ и Мх110
8 × DI, 4 × AI, 8 × DO реле, 3 × AO напряжение
2 × RS-485 с открытой картой регистра, 1 × Ethernet

Характеристики

Прочие

Артикул

ОВЕН АЙРА360

Оригинальная цена из выгрузки

29890.8

Корпус
Габаритные размеры	123×90×57 мм компактный корпус шириной 7 din со съемными клеммниками и быстрой заменой батарейки
Степень защиты корпуса	IP20
Тип дисплея и матрицы	графический (IPS LCD)
Количество отображаемых цветов	65535
Диагональ	2,4“
Разрешение	320 × 240 пикселей
Поддерживаемые языки	русский, английский
Кнопки	6 механических кнопок
Светодиоды	3 сервисных, 2 пользовательских
Общие сведения
Средний срок службы	8 лет
Питание	24 В
Работа при температуре	-20 … + 55 ⁰С
Диапазон переменного питания	~20…27 В (номинальное ~24 В, при 50 Гц)
Диапазон постоянного напряжения питания	=20...36 В (номинальное =24 В)
Минимальное время цикла	1 мс
Часы реального времени	Есть
Подключение модулей расширения ПРМ	до 2 шт. ПРМ-1 ПРМ-2
Подключение модулей расширения Мх110	до 5 шт. МВ110-8Д МВ110-8А МУ110-16Р МУ110-32Р МУ110-6У
Конфигурирование
Интерфейсы конфигурирования	microUSB, Ethernet
Дискретные входы DI
Количество	8
Подключаемые входные устройства	коммутационные устройства: контакты кнопок, выключателей, герконов, реле и т.п. датчики типа «сухой контакт» датчики с выходом: push-pull, n-p-n, p-n-p
Номинальное напряжение питания	=24 В
Гальваническая развязка	групповая, по 4 входа
Электрическая прочности изоляции	510 В
Аналоговые входы AI
Количество	4
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более	1 мс
Гальваническая развязка	отсутствует
Дискретные выходы DO
Количество	8
Тип	релейные нормально-разомкнутые (Р) транзисторные ключи n-p-n-типа (КТ)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В переменного тока, cosφ > 0,95 3 А при напряжении не более 30 В постоянного тока
Транзиторные (КТ)	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	индивидуальная
Транзиторные (КТ)	отсутствует
Электрическая плотность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	-
Аналоговые выходы AO
Количество	3
Тип аналогового выхода	универсальный: 4...20 А/0...10 В
Разрядность ЦАП	12 бит
Гальваническая развязка	индивидуальная
Электрическая прочность изоляции	510 В
Коммуникационные интерфейсы
Ethernet
Количество портов	1
Поддерживаемые протоколы	Modbus TCP
Режим работы	Master/Slave
RS-485
Количество портов	2
Поддерживаемые протоколы	Modbus RTU/ASCII
Режим работы	Master/Slave
Micro USB
Количество портов	1
