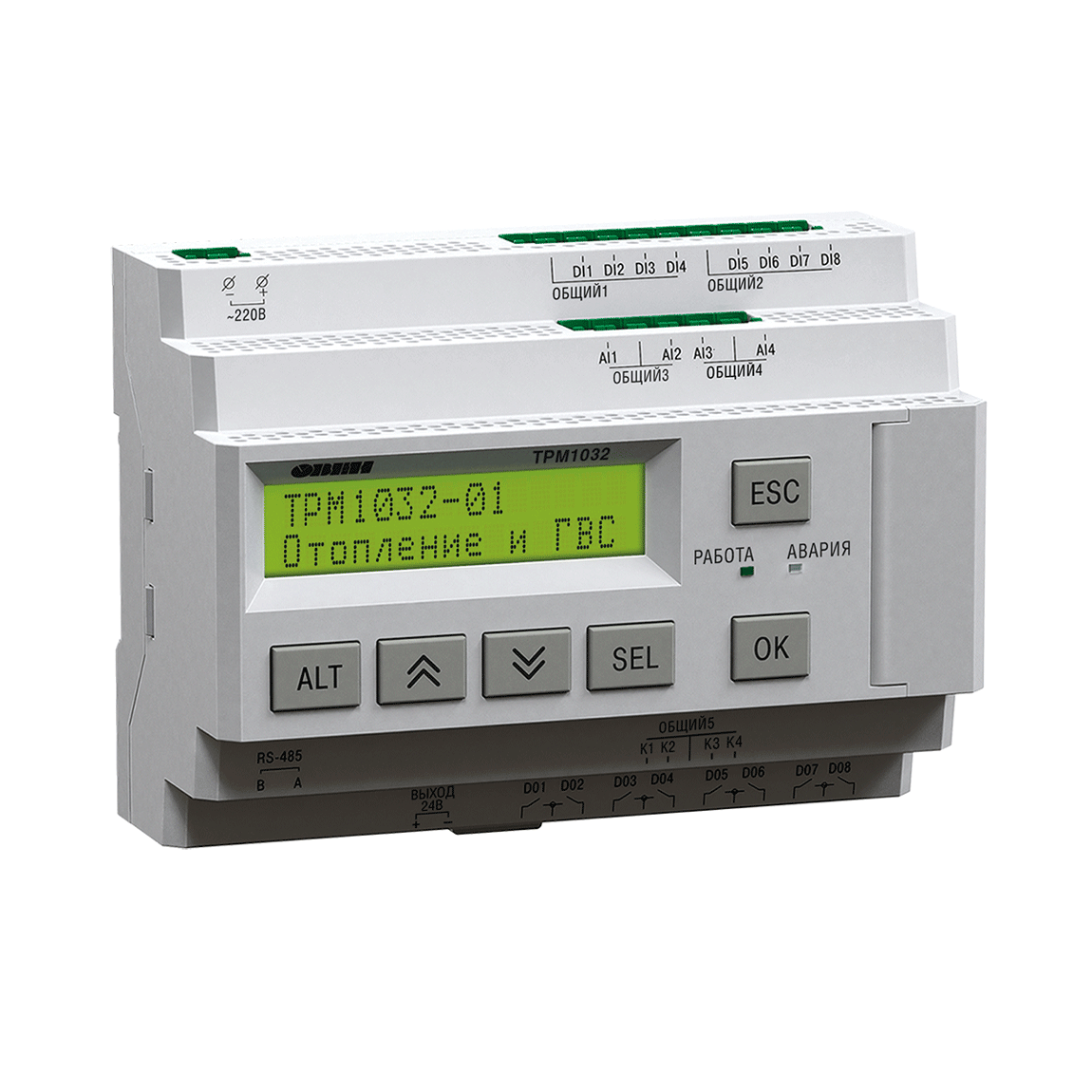

ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами [ОВЕН ТРМ1032]

ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами [ОВЕН ТРМ1032]

Артикул: ОВЕН ТРМ1032

Файлы

Руководство по эксплуатации ТРМ1032-01

Руководство о эксплуатации ТРМ1032-02

Руководство по эксплуатации (краткое) ТРМ1032-01

Руководство по эксплуатации (краткое) ТРМ1032-02

Декларация о соответствии на ТРМ1032

Owen Configurator

23 425.20

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

ТРМ1032 - контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление системы, управляя контуром подпитки.

Преимущества

Характеристики

Прочие

Артикул

ОВЕН ТРМ1032

Оригинальная цена из выгрузки

23425.2

Наименование	Значение
	ТРМ1032–230.24.01 ТРМ1032–230.24.02	ТРМ1032–230.230.01 ТРМ1032–230.230.02
Питание
Диапазон напряжения питания	94...264 В переменного тока
Номинальное напряжение питания	120/230 В при 47...63 Гц
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями	2830 В
Потребляемая мощность, не более	17 ВА
Встроенный источник питания	Есть
Выходное напряжение встроенного источника питания постоянного тока	(24 ± 3) В
Ток нагрузки встроенного источника питания, не более	100 мА
Электрическая прочность изоляции между выходом питания и другими цепями	1780 В
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	15...30 В постоянного тока	159...264 В переменного тока
Ток «логической единицы»	5 мА (при 30 В)	0,75...1,5 мА
Напряжение «логического нуля»	–3...+5 В	0...40 В
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции:
- между группами входов	1780 В
- между другими цепями	2830 В
Аналоговые входы
Количество входов	4
Тип измеряемых сигналов	датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П
Время опроса входов	10 мс
Предел допускаемой основной приведенной погрешности при измерении	± 1 %
Дискретные выходы
Количество выходных устройств, тип	8 электромагнитных реле (нормально-разомкнутые)
Коммутирующее напряжение в нагрузке:
- для цепи постоянного тока, не более	30 В (резистивная нагрузка)
- для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cos φ > 0,95 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Групповая по 2 реле (1–2, 3–4, 5–6, 7–8)
Электрическая прочность изоляции:
- между другими цепями	2830 В
- между группами выходов	1780 В
Транзисторные выходы
Количество выходных устройств, тип	4 оптопары транзисторные n-p-n-типа
Напряжение коммутации, не более	60 В постоянного тока, питание внешнее
Ток коммутации, не более	200 мА
Гальваническая развязка	Есть
Электрическая прочность изоляции	2830 В
Интерфейс обмена данными
Тип интерфейса	RS-485
Протокол обмена данными	Modbus RTU, Modbus ASCII
Режим работы интерфейса	Slave
Скорость обмена данными	9600, 14400, 19200, 38400, 57600, 115200 бод
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов
Индикаторы	2 светодиодных индикатора (красный и зеленый)
Кнопки	6 шт.
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254– 2015	IP20
Масса прибора, не более	0,6 кг
Средний срок службы	8 лет

Условия эксплуатации

Прибор следует эксплуатировать в следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от -20 до +55 °С;
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931– 2008 и категории УХЛ4 по ГОСТ 15150–69.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.

По уровню излучения радиопомех (помехоэмессии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

для переменного тока в соответствии с требованиями ГОСТ 30804.4.11–2013 (степень жесткости PS2);
для постоянного тока в соответствии с требованиями ГОСТ Р 51841– 2001 (МЭК 61131–2–2003, степень жесткости PS1) – длительность прерывания напряжения питания до 10 мс включительно, длительность интервала от 1 секунды и более.
