БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматики [ОВЕН БП30А, БП30А-С, БП60А, БП60А-С]

БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматики [ОВЕН БП30А, БП30А-С, БП60А, БП60А-С]

Обзор товара

Артикул: ОВЕН БП30А, БП30А-С, БП60А, БП60А-С

Файлы

Руководство по эксплуатации (краткое) БП30А

Руководство по эксплуатации (краткое) БП30А-С

Руководство по эксплуатации (краткое) БП60А

Руководство по эксплуатации (краткое) БП60А-С

Декларация о соответствии на БП30А

Декларация о соответствии на БП60А

5 246.40

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

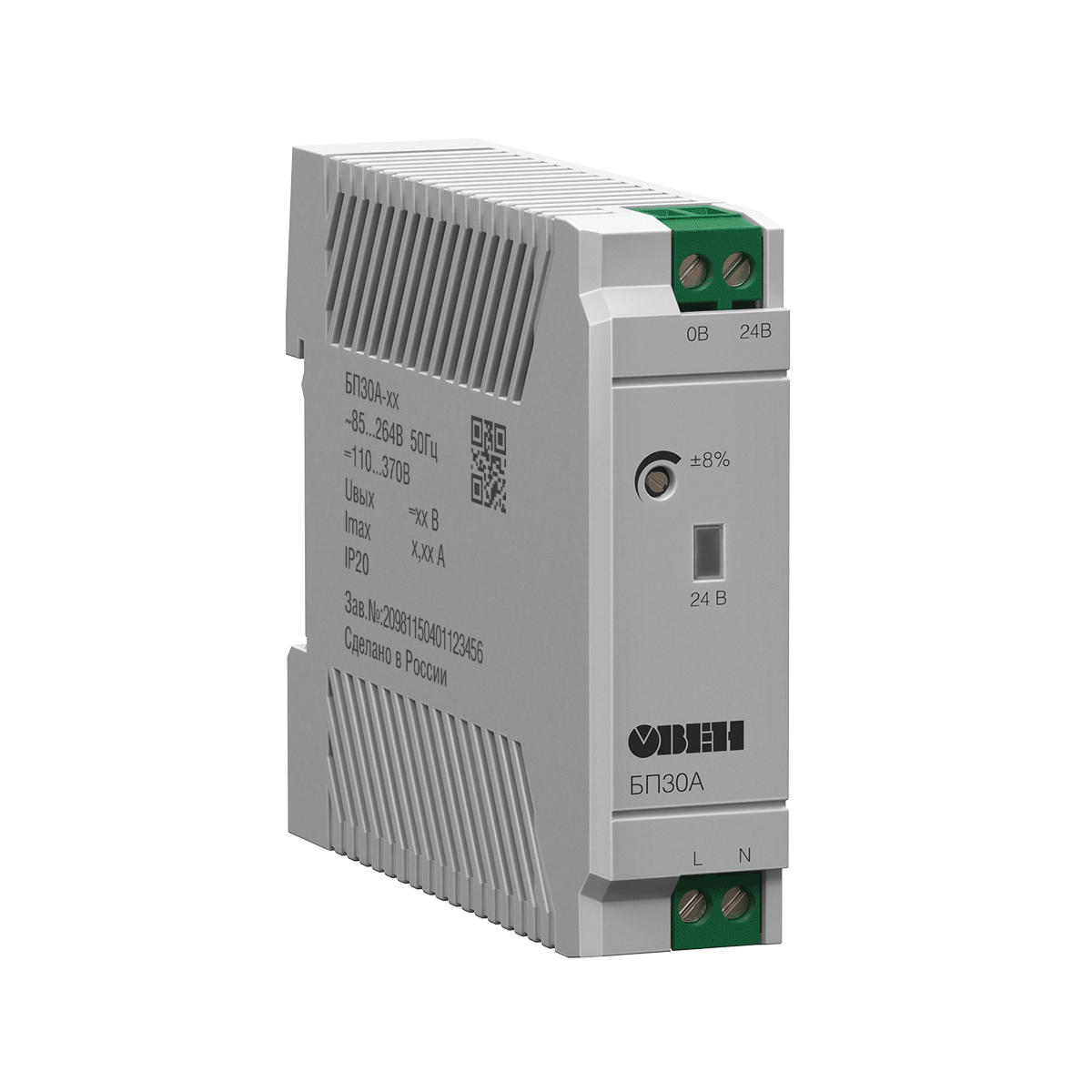

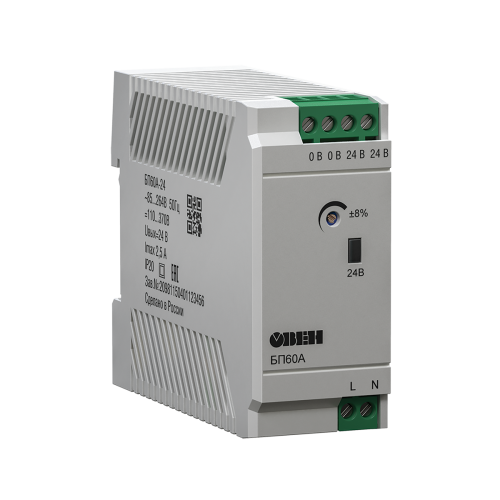

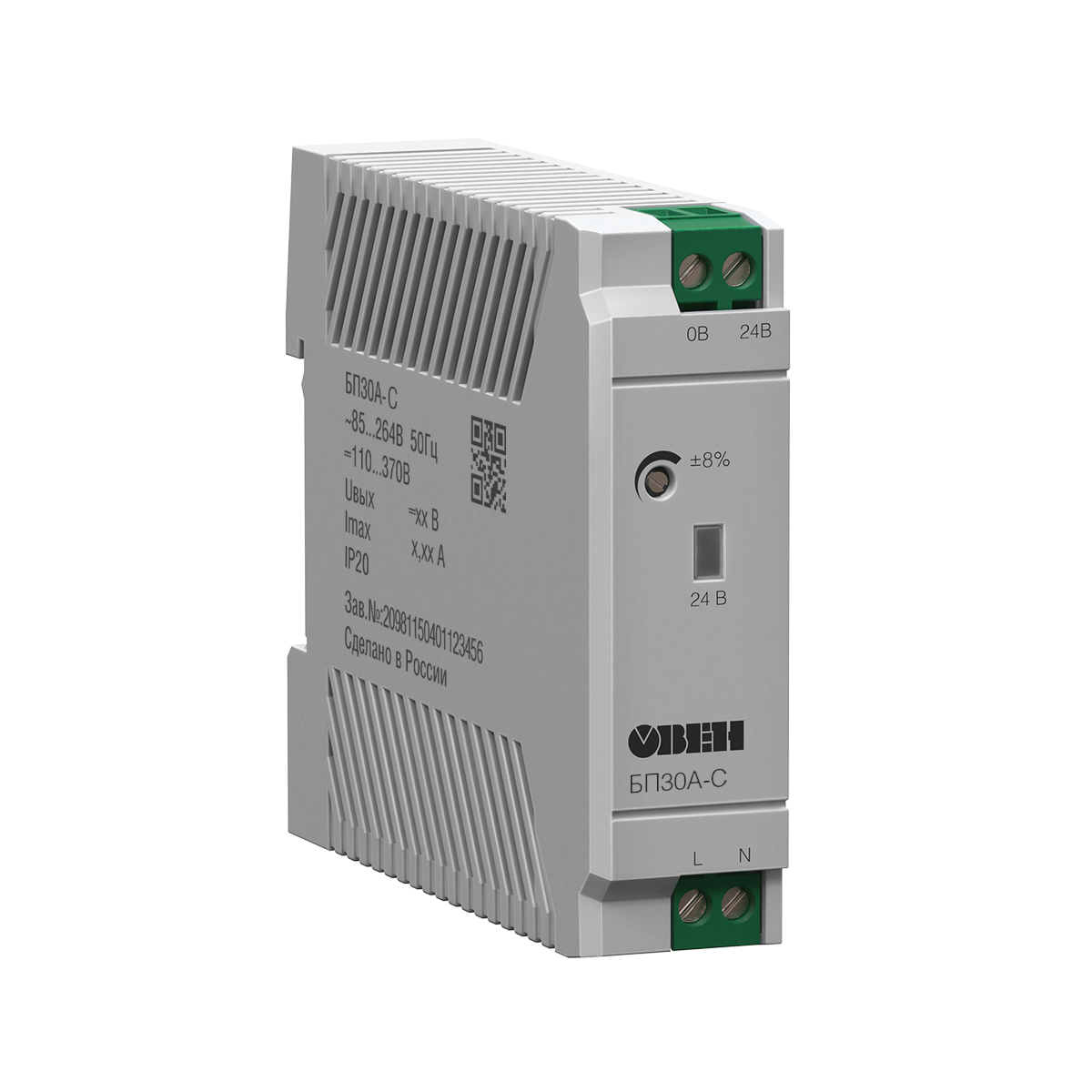

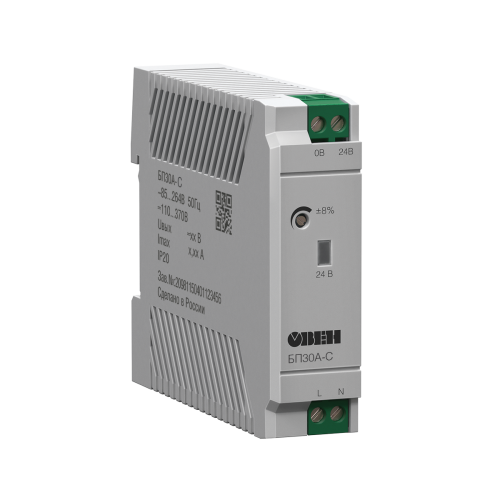

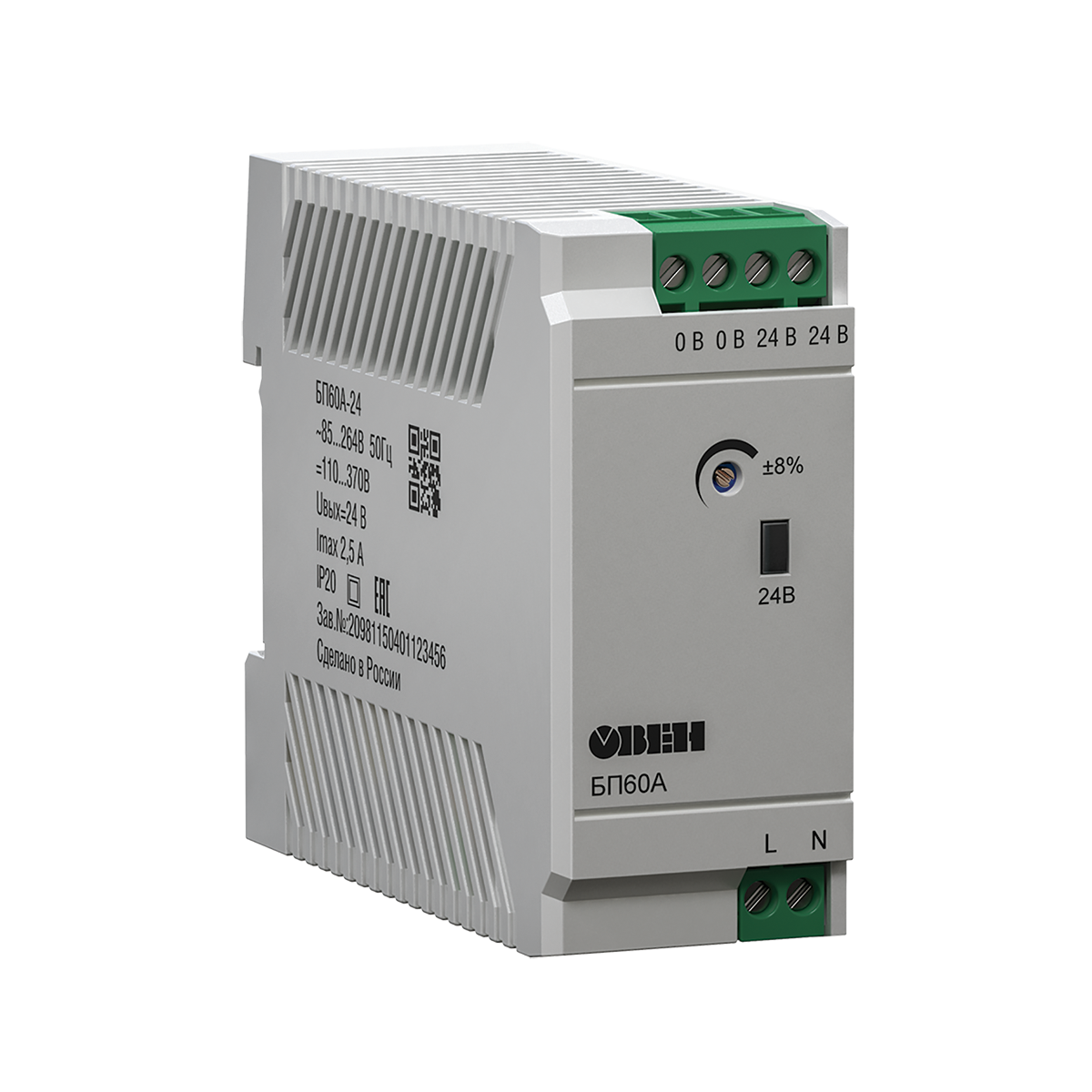

Блоки питания ОВЕН БП30А, БП30А-С, БП60А и БП60А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А, БП60А-С – 35 мм.

Особенности и преимущества

Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
Регулировка выходного напряжения: ±8 %.
Минимальный уровень пульсаций (менее 0,5 %).
Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Примеры применения

Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.

Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А

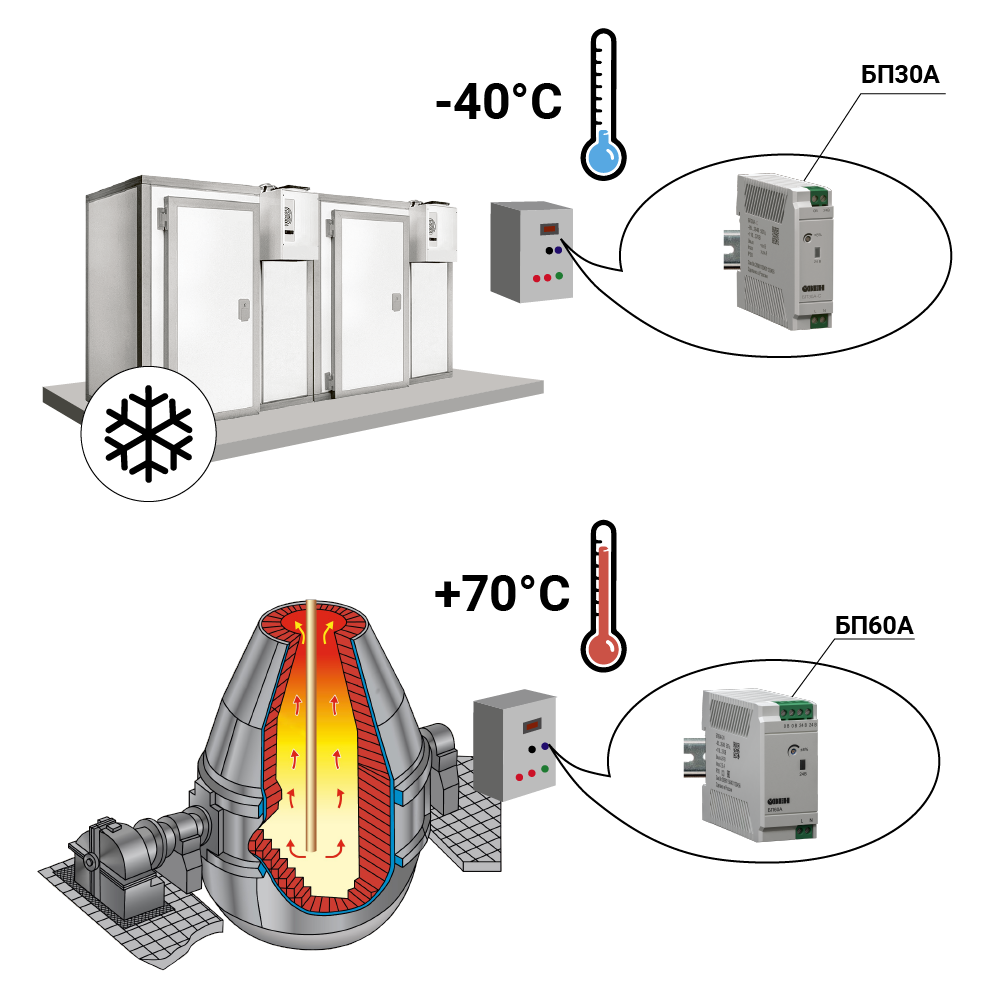

Использование в шкафах автоматики в условиях с расширенным диапазоном температур: от -40 до +70 ºС

Характеристики

Прочие

Артикул

ОВЕН БП30А, БП30А-С, БП60А, БП60А-С

Оригинальная цена из выгрузки

5246.4

Наименование	Значение
	БП30А-12	БП30А-24	БП30А-12С	БП30А-24С		БП60А-12		БП60А-24	БП60А-12С	БП60А-24С
Выходные параметры
Номинальное напряжение	12 В	24 В	12 В	24 В		12 В		24 В	12 В	24 В
Номинальный ток	2,5 А	1,25 А	2,5 А	1,25 А		5 А		2,5 А	5 А	2,5 А
Номинальная мощность	30 Вт					60 Вт
Подстройка выходного напряжения	±8 %
Допустимое отклонение напряжения, в том числе:	2 %
нестабильность выходного напряжения от входного напряжения	±0,5 %
нестабильность выходного напряжения от выходного тока	±0,5 %
коэффициент температурной нестабильности	±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более:
типовое значение	50 мВ				30 мВ		60 мВ		30 мВ	60 мВ
максимальное значение	120 мВ				60 мВ		120 мВ		60 мВ	120 мВ
Входные параметры
Напряжение питания переменного тока	85…264 В (номинальные значения – 120 и 230 В)
Частота переменного тока	45…65 Гц
Напряжение питания постоянного тока	110…370 В
Номинальный ток потребления, не более	0,5 А					1 А
Пусковой ток, не более	25 А					30 А
КПД при номинальной нагрузке, не менее*	80 %	85 %	80 %	85 %		83 %		85 %	83 %	85 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	104…116 % от Iном
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения	150 % от Uном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3	Класс Б
Степень защиты по ГОСТ 14254-2015	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II
Изоляция по ГОСТ 12.2.091-2012	Усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000	II
Степень загрязнения по ГОСТ Р 50030.1-2000	2
Электрическая прочность изоляции:
вход-выход, вход-корпус	3000 В
выход-корпус	1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В	20 МОм					10 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды	-20…+50 °С		-40…+70 °С			-20…+50 °С			-40…+70 °С
Температура хранения и транспортирования	-50…+80 °С
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	50 000 ч
Масса, не более	0,3 кг
Возможность последовательного соединения	Есть
Возможность параллельного соединения	Есть
Тип автоматического выключателя	6 А, тип С или 10 А, тип B
* При номинальных значениях входного напряжения в нормальных условиях.
