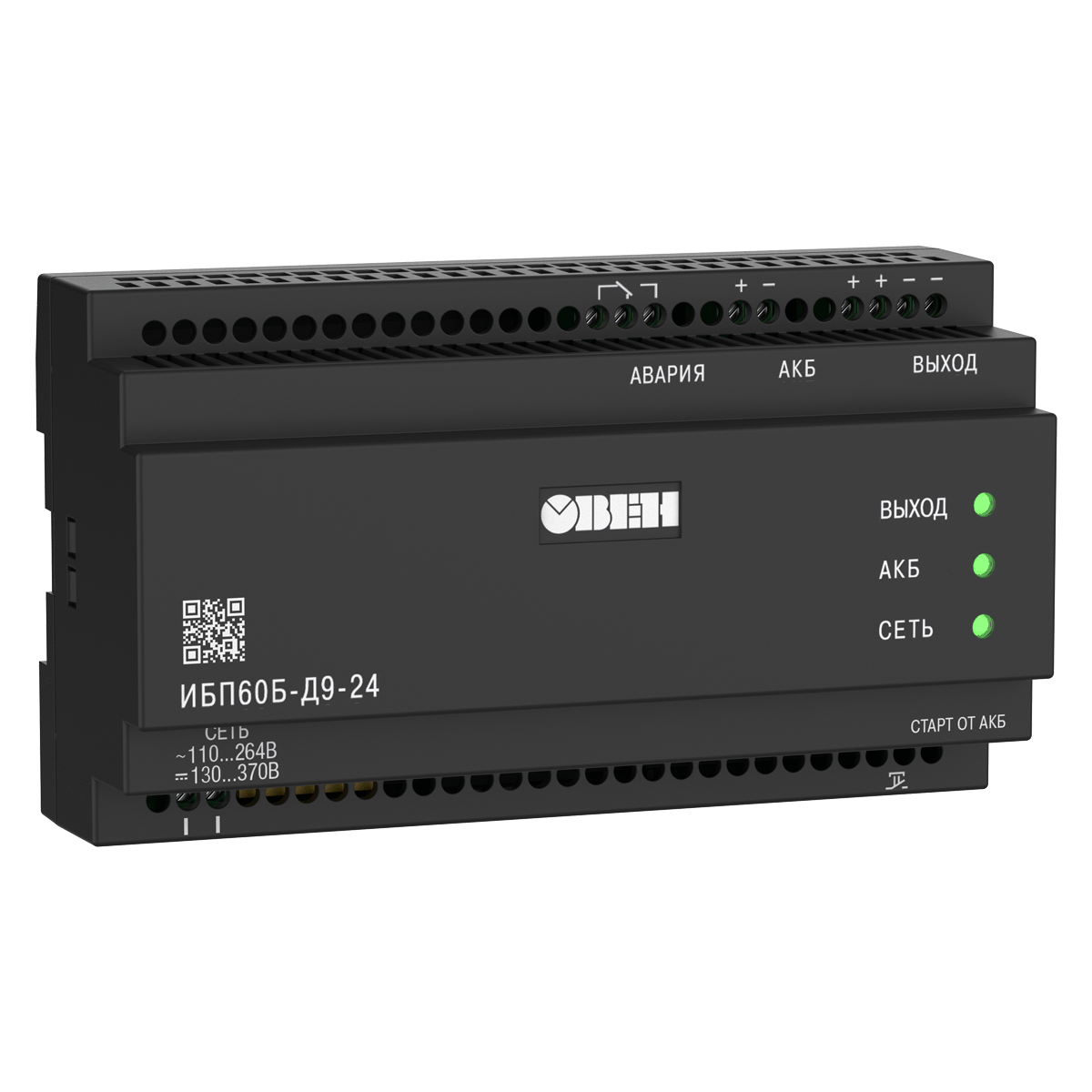

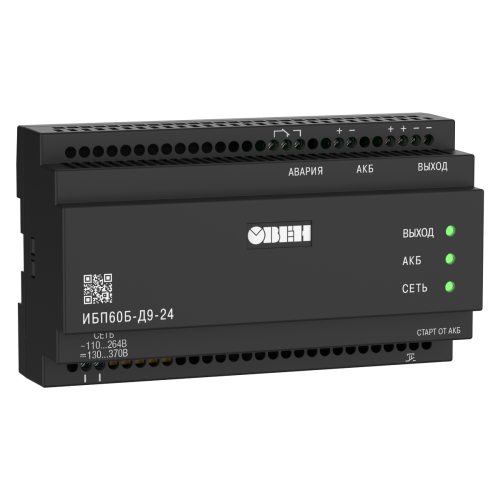

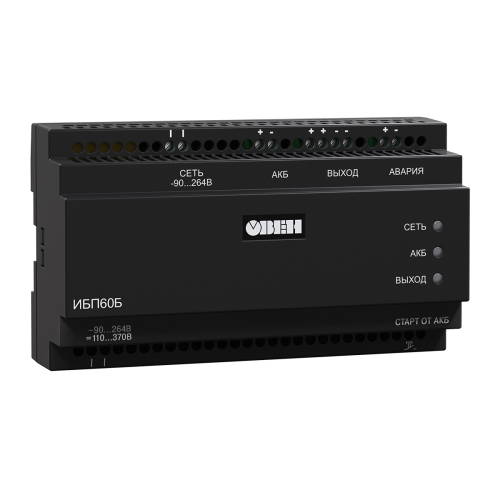

ИБП60Б источник питания с резервированием [ОВЕН ИБП60Б]

ИБП60Б источник питания с резервированием [ОВЕН ИБП60Б]

Артикул: ОВЕН ИБП60Б

Файлы

Руководство по эксплуатации (краткое) ИБП60Б

Декларация о соответствии на ИБП60Б-Д9-24

8 967.60

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

ИБП60Б представляет собой источник вторичного электропитания с резервированием и обеспечивает подключенные к его выходу устройства бесперебойным электропитанием от сети (при ее наличии) и от внешней батареи (при отсутствии сети).

ИБП60Б рассчитан на питание нагрузки не более 2 А. Может применяться в шкафах автоматики совместно с приборами и датчиками для обеспечения бесперебойного питания.

Дополнительно блок питания может быть укомплектован свинцово-кислотными аккумуляторными батареями АКБ (). Аккумуляторы не входят в комплект поставки и приобретаются отдельно.

Преимущества:

Блок питания и блок резервирования в одном корпусе.
Удобный монтаж и пусконаладка (возможность старта от АКБ при отсутствии сети).
Дискретный выход для передачи состояния ИБП на верхний уровень.
Оптимальный заряд АКБ с ограничением тока заряда.
Полная защита нагрузки и АКБ.

Функциональные возможности:

Питание нагрузки стабилизированным напряжением (при наличии напряжения питающей сети) или с использованием аккумуляторных батарей (АКБ).
Автоматический переход на резервное питание нагрузки от АКБ постоянным напряжением при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
Холодный старт (запуск в работу от аккумулятора по кнопке при отсутствии сети) при первом старте, замене аккумулятора и т.п.
Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке с отключением выходного напряжения, и автоматическое восстановление выходного напряжения после устранения причин замыкания.
Защита от короткого замыкания клемм АКБ.
Защита прибора и нагрузки от неправильного подключения (переполюсовки) клемм АКБ.
Контроль наличия внешней АКБ.
Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня).
Защита питающей сети от короткого замыкания в приборе.
Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети.
Световая индикация режимов работы прибора.
Информационный выход АВАРИЯ («сухой» контакт).

Характеристики

Прочие

Артикул

ОВЕН ИБП60Б

Оригинальная цена из выгрузки

8967.6

Наименование	Значение
	Питание от сети	Питание от АКБ*
Выходные параметры
Номинальное напряжение	26,5...27,5 В	20,4...26,0 В
Номинальный ток, не более	2 А
Номинальная мощность	60 Вт (включая 12 Вт на заряд АКБ)	48 Вт
Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более	80 мВ	-
Время пуска, не более	2 с	-
Входные параметры
Номинальное напряжение питания переменного тока	120/230 В	-
Рабочее напряжение питания переменного тока	110...264 В	-
Частота переменного тока	45...65 Гц	-
Рабочее напряжение питания постоянного тока	130...370 В	20,4...27,6 В
Номинальный ток потребления, не более	1,1 А	2,1 А
Пусковой ток, не более	25 А	-
КПД, не менее**:
без АКБ или при подключенной заряженной АКБ	83 %	-
при подключенной разряженной АКБ	75 %	-
Максимальная потребляемая мощность, не более	90 Вт	-
Защиты
Защита от повышенного/пониженного входного напряжения	Переход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110...264 В
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	2,1...2,7	2,1.. .2,7 (ограничение тока АКБ)
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931	N2	-
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4	Критерий качества А	-
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3	Класс Б	-
Степень защиты по ГОСТ 14254	IP20
Класс защиты от поражения электрическим током по ГОСТ IEC 61140	II
Изоляция по ГОСТ 12.2.091	Усиленная
Категория перенапряжения по ГОСТ Р 50571.19	II	-
Степень загрязнения по ГОСТ Р 50030.1	2	-
Электрическая прочность изоляции:
вход – выход, вход – корпус, вход – дискретный вход, выход – корпус	3000 В
выход – дискретный выход	750 В
Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее	10 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды	–20...+50 °С
Температура хранения и транспортирования	–40...+50 °С
Относительная влажность при 25 °С, не более	80 % без конденсации влаги
Атмосферное давление	84...106,7 кПа
Взаимодействие с АКБ
Емкость АКБ	-	2...10 А-ч
Напряжение отключения заряда АКБ:
свинцово-кислотные	-	27,2...27,6 В
Li-Ion		согласно ограничениям встроенного контроллера АКБ
Ток ограничения зарядного устройства	-	0,45...0,65 А
Время переключения с/на АКБ, не более	5 мс
Напряжение защитного отключения нагрузки от АКБ	-	20,4...21,0 В
Прочее
Тип провода для подключения к сети/АКБ/нагрузке	Многожильный
Сечение провода для подключения к сети/АКБ/нагрузке	0,75...1,5 мм²
Срок эксплуатации	10 лет		-
Срок гарантийного обслуживания, не менее	5 лет
Средняя наработка на отказ	50 000 ч
Масса, не более	0,5 кг
Характеристики дискретного выхода АВАРИЯ	ток не более 0,6 А при напряжении не более 30 В
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев). ** Значения приводятся при нормальной температуре и номинальных напряжениях питания.
