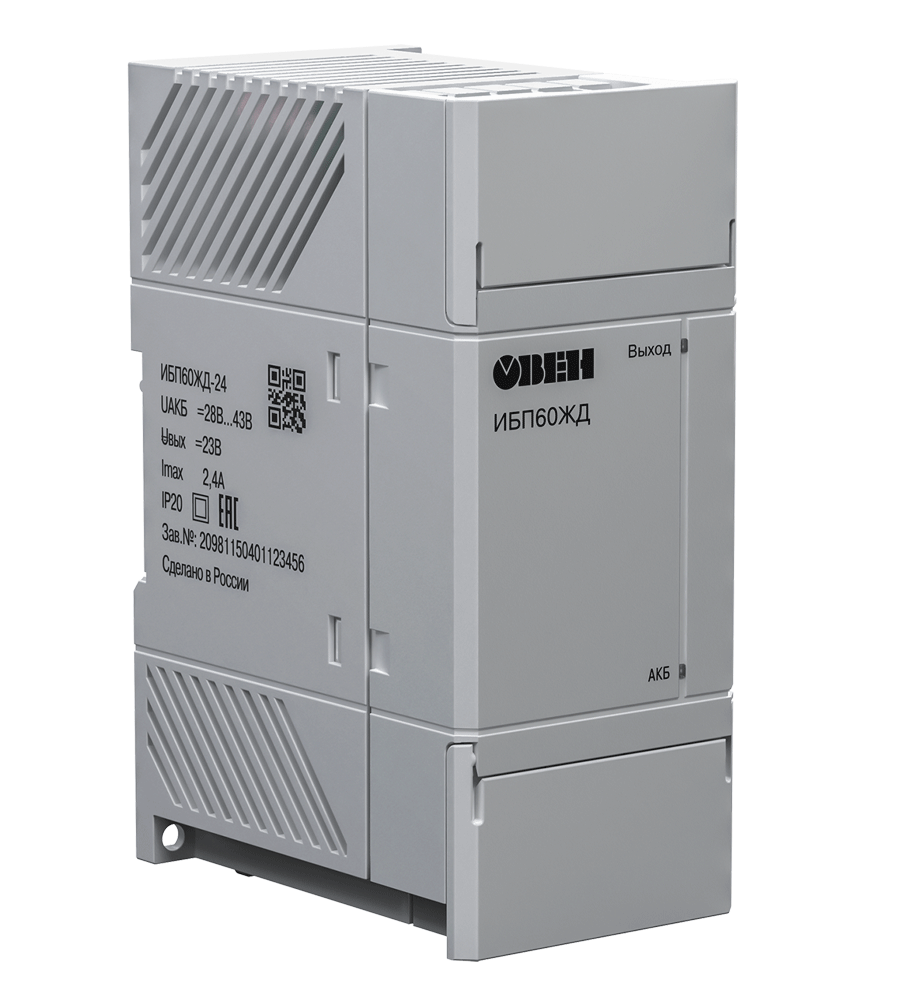

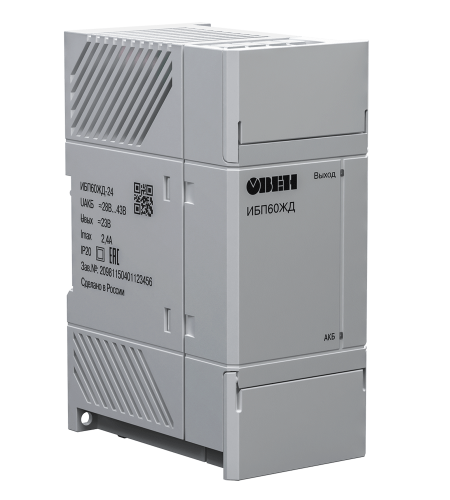

ИБП60ЖД источник питания с резервированием [ОВЕН ИБП60ЖД-24]

ИБП60ЖД источник питания с резервированием [ОВЕН ИБП60ЖД-24]

Артикул: ОВЕН ИБП60ЖД-24

Файлы

Руководство по эксплуатации ИБП60ЖД-24

Руководство по эксплуатации (краткое) ИБП60ЖД-24

Декларация о соответствии на ИБП60ЖД-24

5 490

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28...43 В).

Прибор предназначен для применения в системах промышленного назначения, а также в рамках следующих подсистем инфраструктуры железнодорожного транспорта:

железнодорожное электроснабжение (кроме электроснабжения тягового подвижного состава на электрифицированных железных дорогах);
железнодорожная автоматика и телемеханика;
станционные здания, сооружения и устройства.

Функциональные возможности:

Питание нагрузки стабилизированным напряжением
Световая индикация режимов работы прибора.
Автоматический переход на резервное питание нагрузки в случае отключения сопряженного источника постоянного напряжения.
Защита прибора от перегрузки и КЗ.
Автоматическое восстановление выходного напряжения после устранения причин КЗ.
Защита прибора и нагрузки от неправильного подключения (переполюсовки) резервной сети питания постоянного тока ЖД станций (28...43 В).
Мониторинг резервной сети питания постоянного тока ЖД станций (28...43 В).

Примеры применения

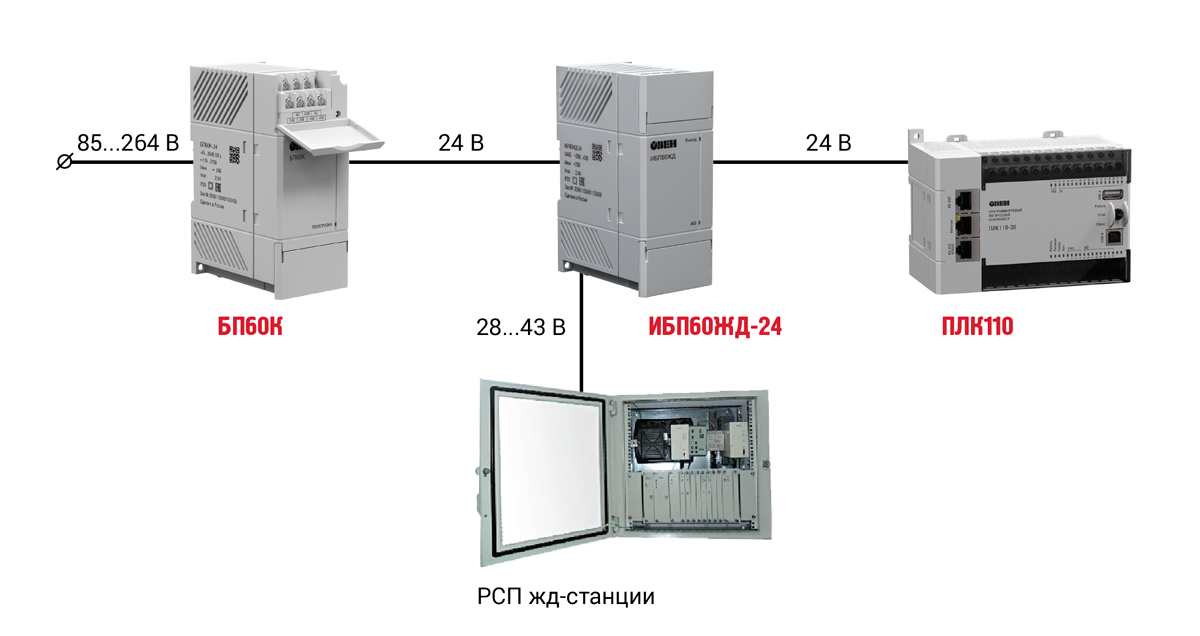

Специализированное назначение: резервирование питания станционной автоматики ЖД-станций

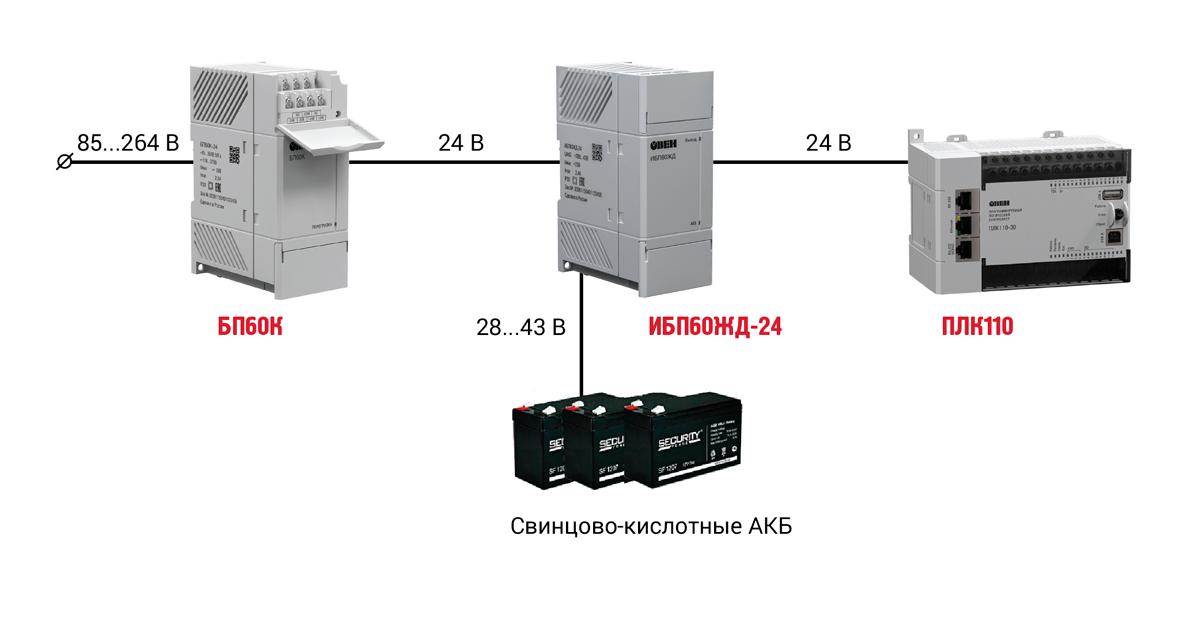

Частное применение резервирования питания промышленной автоматики посредством АКБ

Характеристики

Прочие

Артикул

ОВЕН ИБП60ЖД-24

Оригинальная цена из выгрузки

5490

Наименование	Значение
Наименование	Питание нагрузки от AC/DC	Питание нагрузки от АКБ
Выходные параметры
Номинальное напряжение	24 В	23 В
Номинальный ток	–	2,4 А
Номинальная мощность	–	55 Вт
Допустимое отклонение напряжения, в том числе: нестабильность выходного напряжения от входного напряжения нестабильность выходного напряжения от выходного тока коэффициент температурной нестабильности	5 % – 2% ±0,015 %/°С	5 % 1 % 1 % ±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более типовое значение* максимальное значение	– –	30 мВ 120 мВ
Входные параметры
Номинальное напряжение питания постоянного тока	–	36 В
Рабочий диапазон входных напряжений постоянного тока (от АКБ)	–	28...43 В
Номинальный ток потребления, не более	–	1,7 А
Пусковой ток, не более	–	45 А
КПД при номинальной нагрузке, не менее	97 %	88 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	–	2,5 А (±3 %)
Порог срабатывания защиты от КЗ, не более	–	5 А
Защита от пониженного/повышенного входного напряжения постоянного тока (АКБ)	–	Отключение при U_АКБ< 22 В DС (работоспособность автоматически восстанавливается при UАКБ > 24 DС). Отключение питания преобразователя от АКБ при U_АКБ> 45 В DС (с автоматическим восстановлением работоспособности при U_АКБ< 45 В DС)
Защита от неправильного подключения АКБ	–	Есть. Отключение прибора и нагрузки от АКБ
Безопасность и ЭМС
Электрическая прочность изоляции между группой Вх.+Вых.+АКБ и корпусом по ГОСТ IEC 61204-7-2014	1500 В (усиленная)
Степень защиты по ГОСТ 14254	IP20
Категория перенапряжения по ГОСТ Р 50571.19	II
Степень загрязнения по ГОСТ Р 50030.1	2
Устойчивость к электростатическим разрядам по ГОСТ 32132.3-2013	Критерий качества А
Уровень электромагнитной эмиссии по порту питания (АКБ)	–	По ГОСТ 30804.6.3
Температура при эксплуатации	-40…+70 °С
Окружающая среда
Макс. допустимая относительная влажность воздуха при эксплуатации	10...90 % без конденсации влаги
Высота над уровнем моря	0...2000 м
Температура хранения/транспортировки	-25…+55 °С
Взаимодействие с АКБ
Емкость АКБ	–	Не нормируется
Время переключения с/на АКБ, не более	2 мс
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	50 000 ч
Масса, не более	0,35 кг
