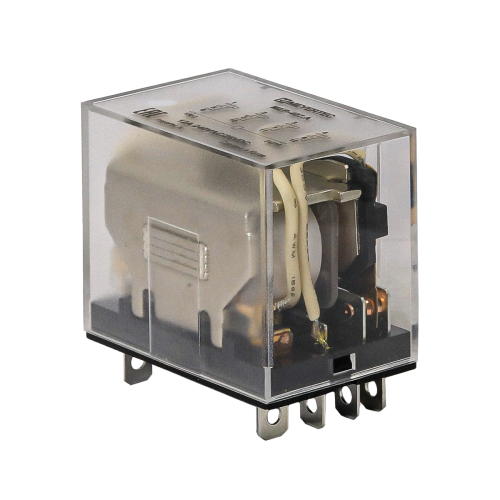

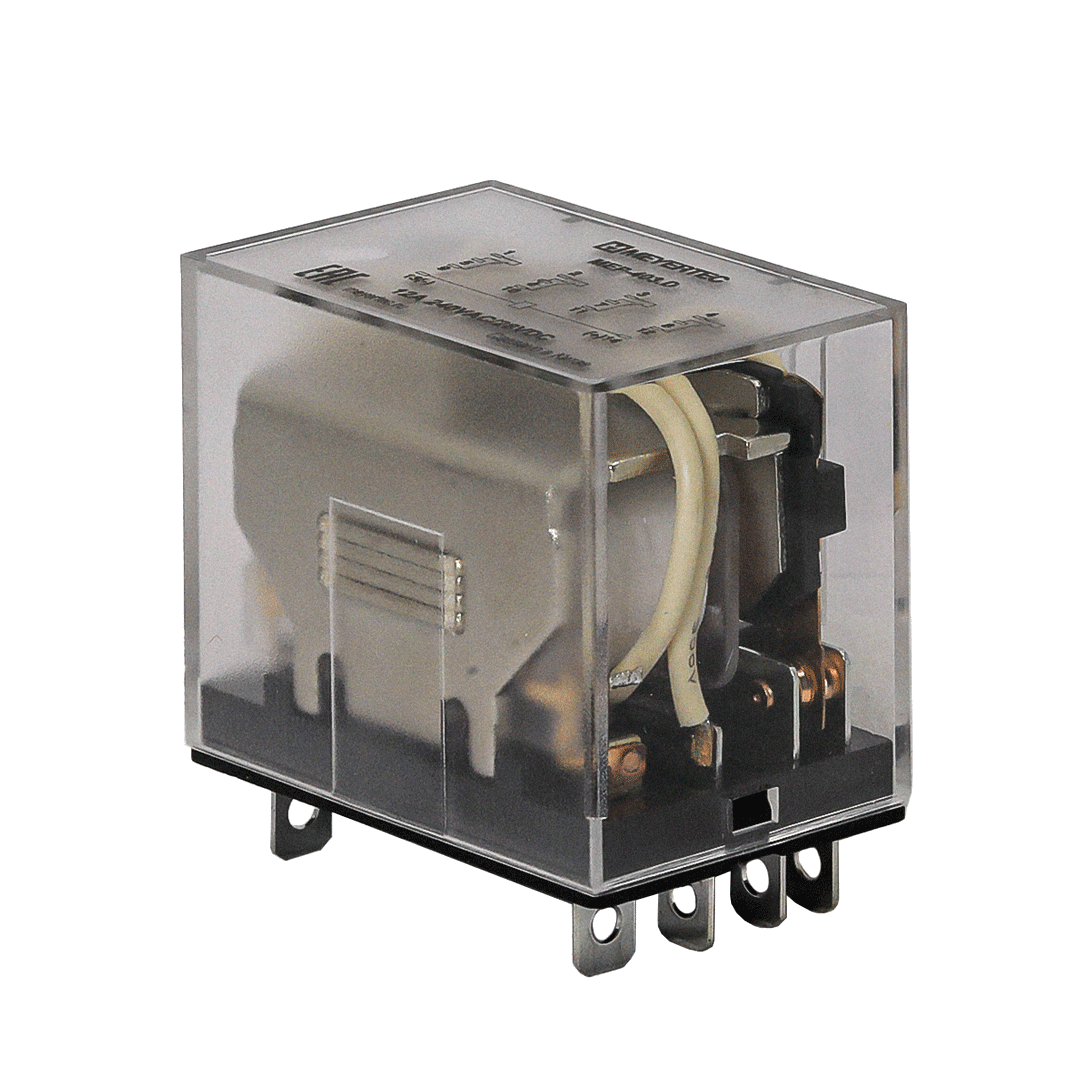

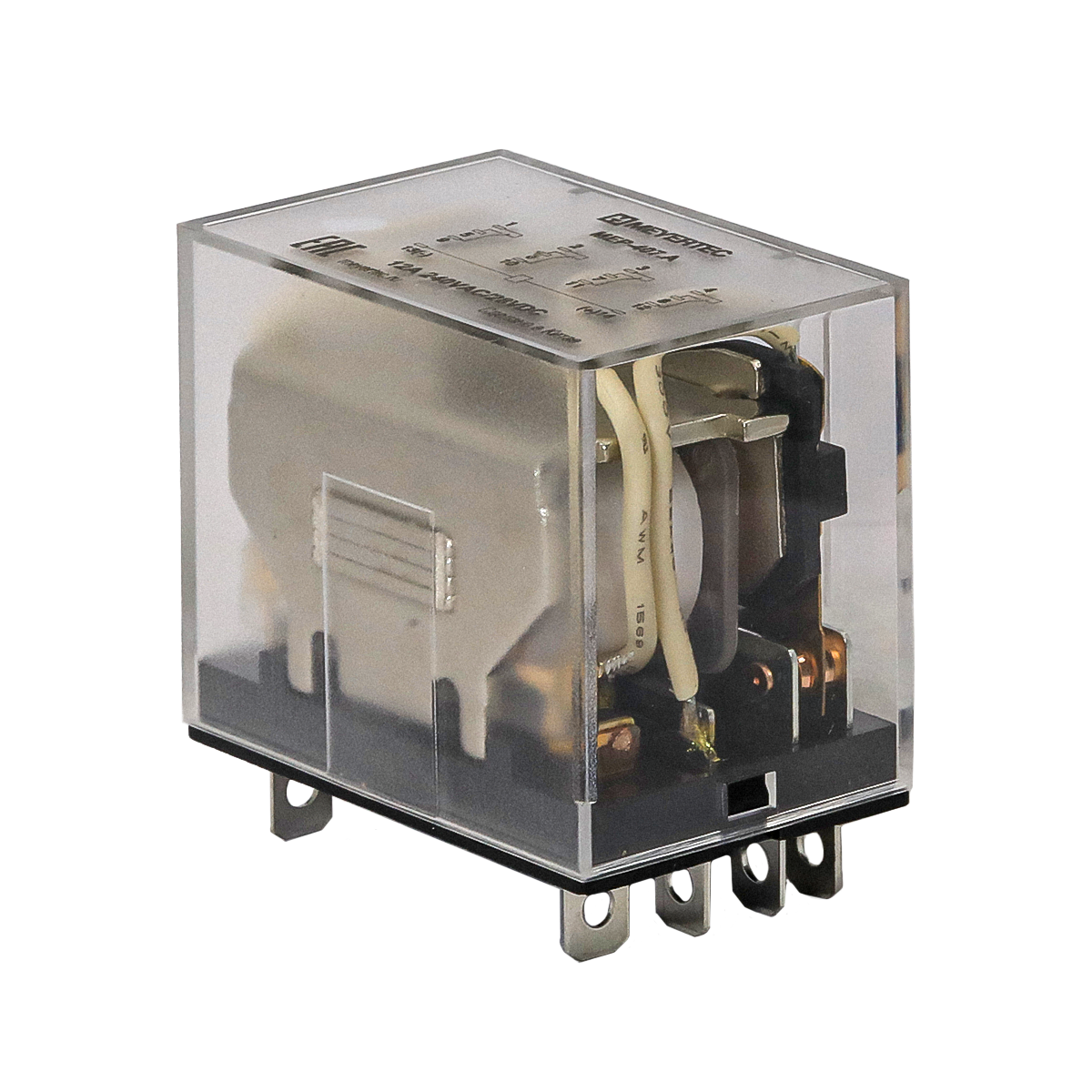

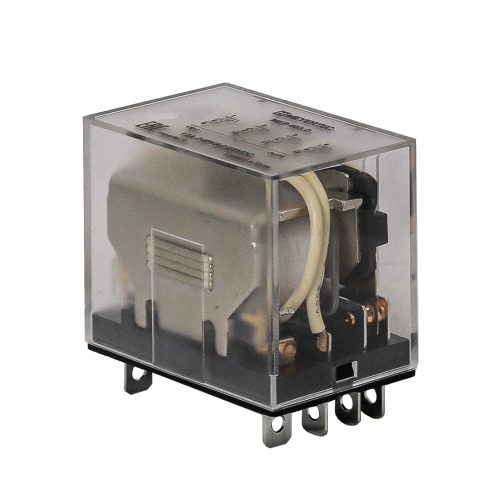

Промежуточные реле MEYERTEC серии MEP (4-контактные) [MEYERTEC серии MEP]

Время включения при U_ном

не более 12 мс

Время выключения при U_ном

не более 10 мс

Диапазон рабочих температур

-40…+70 °С

Относительная влажность

25…75% RH

Удароустойчивость

10 g (длительность ударов 11 мс)

Виброустойчивость

10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин)

Габаритные размеры

41×41,5×31,2 мм

Масса

не более 64 г

Номинальный ток

12 А при 28 В

12 А при 240 В

Минимальная коммутируемая нагрузка

600 мВт (6 В/100 мА)

Начальное сопротивление

не более 100 мОм

Материал

Серебряный сплав AgSnO₂

Электрический ресурс

не менее 10⁵

Механический ресурс (при 300 вкл./мин)

не менее 10⁷

Электрическая прочность изоляции между группами контактов

Не менее 1000 В – при утечке 1 мА в течение 1 минуты

Номинальное напряжение питания U_ном

24 В*

220 В*

Напряжение включения (при 23 °С)

не менее 0,75U_ном

не менее 0,8U_ном

Напряжение выключения (при 23 °С)

не более 0,1U_ном

не более 0,3U_ном

Максимально допустимое напряжение питания обмотки, В

1,10U_ном (при 23 °С)

Потребляемая мощность обмотки

1,5 Вт

3 ВА

Электрическая прочность изоляции между обмоткой и контактами

Не менее 1500 В – при утечке 1 мА в течение 1 минуты
