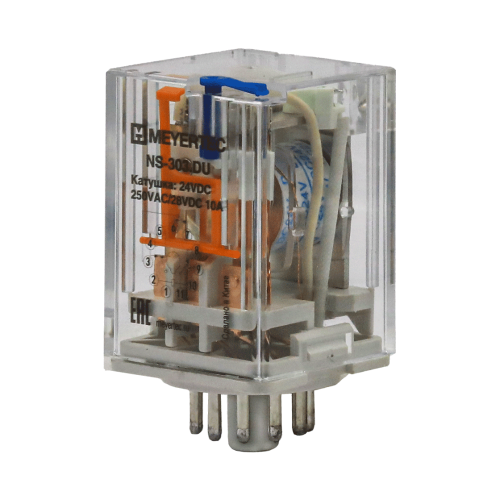

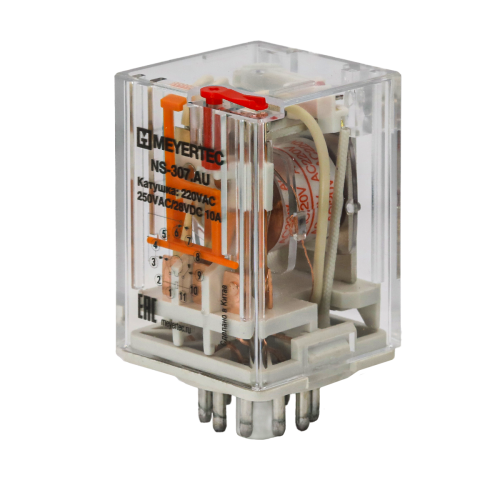

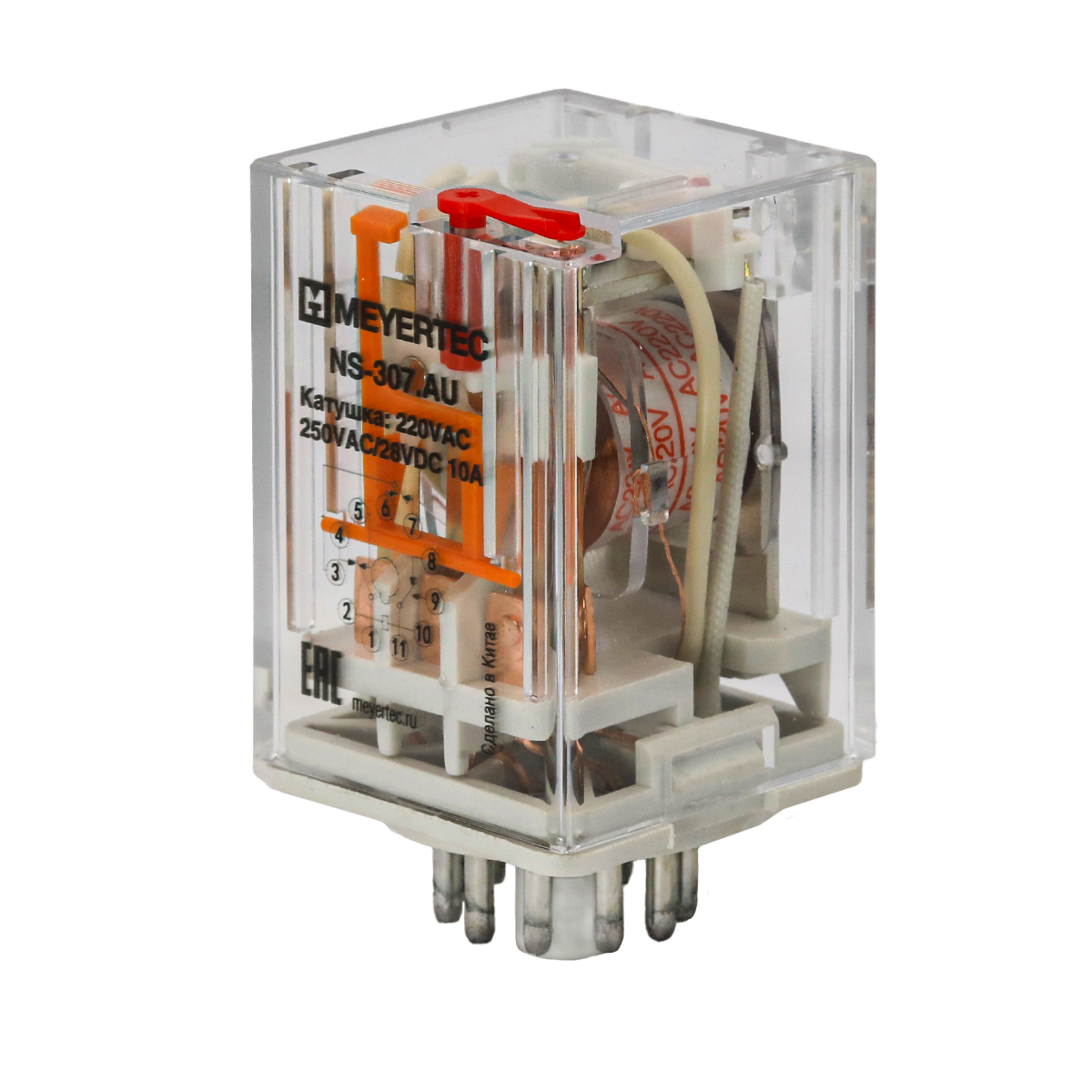

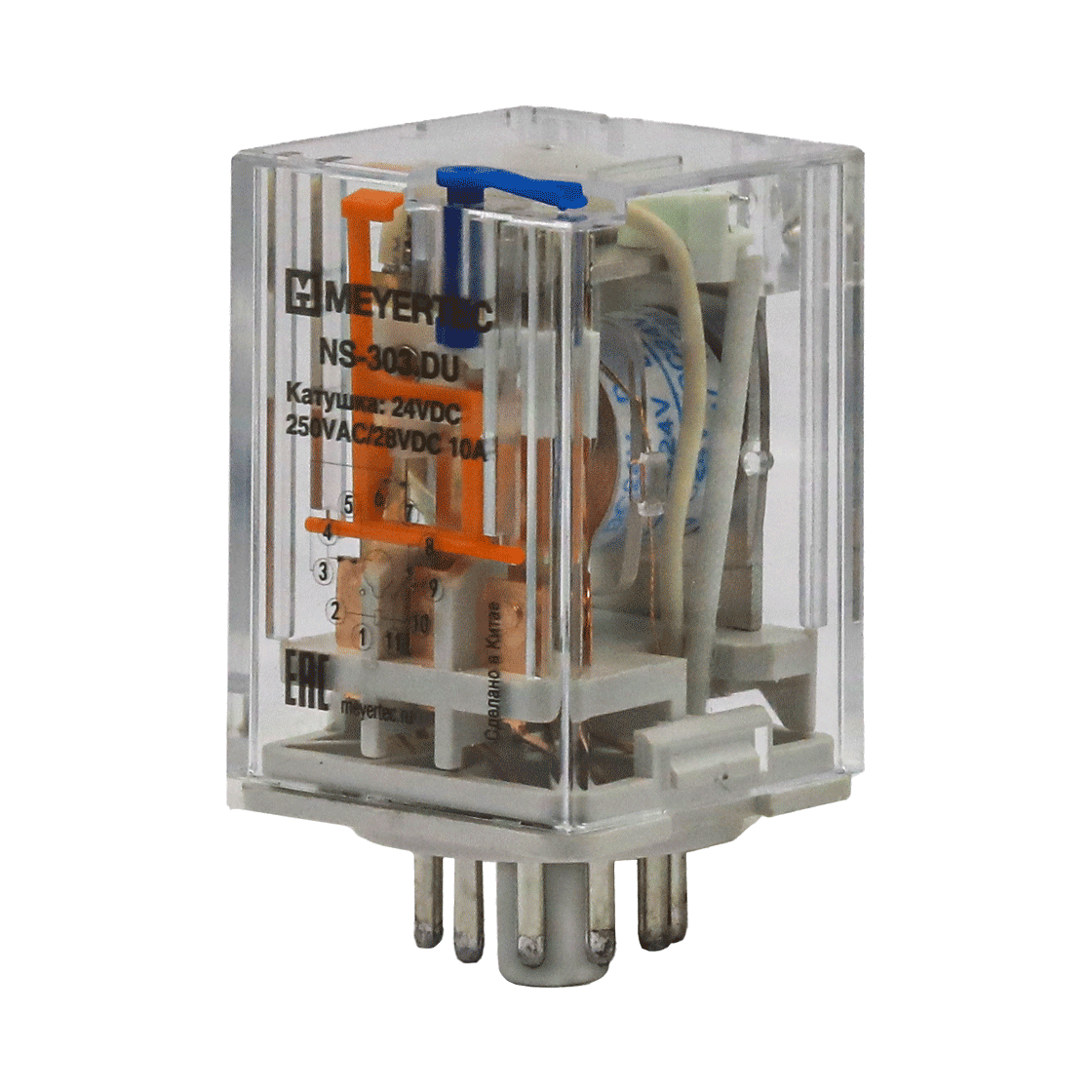

Промежуточные реле MEYERTEC серии NS (3-контактные) [MEYERTEC серии NS]

Промежуточные реле MEYERTEC серии NS (3-контактные) [MEYERTEC серии NS]

Артикул: MEYERTEC серии NS

Файлы

Руководство по эксплуатации MN, NS, MEP, MP

Декларация о соответствии MN, NS, MEP, MP

848.40

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Промежуточные реле серии NS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.

Преимущества реле MEYERTEC серии NS

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
Ручной дублер, светодиодный индикатор.

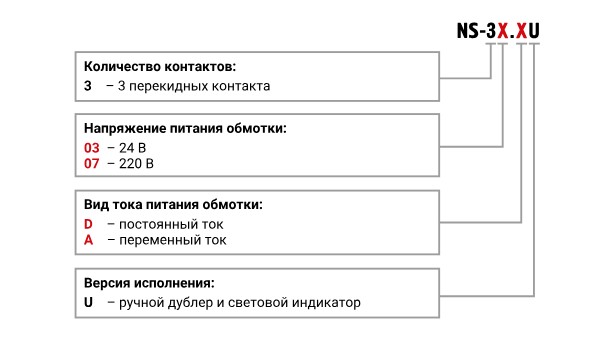

Простой способ подобрать колодку, серия зашифрована в названии.
Простой монтаж на DIN-рейку.

Характеристики

Прочие

Артикул

MEYERTEC серии NS

Оригинальная цена из выгрузки

848.4

Параметр	Значение
Время включения при U_ном	не более 25 мс
Время выключения при U_ном	не более 15 мс
Диапазон рабочих температур	-25…+55 °С
Относительная влажность	20…85% RH
Удароустойчивость	10 g (длительность ударов 11 мс)
Виброустойчивость	10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин)
Габаритные размеры	35×35×64 мм
Масса	не более 72 г

Электрические характеристики контактов

	Значение
Номинальный ток	10 А при 28 В	10 А при 240 В
Минимальная коммутируемая нагрузка	600 мВт (6 В/100 мА)
Начальное сопротивление	не более 100 мОм
Материал	Серебряный сплав AgSnO₂
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл/мин)	не менее 10⁷
Электрическая прочность изоляции между группами контактов	Не менее 1000 В – при утечке 1 мА в течение 1 минуты

Электрические характеристики катушки

	Значение
	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания U_ном	24 В*	220 В*
Напряжение включения (при 23°С)	не менее 0,8U_ном
Напряжение выключения (при 23°С)	не более 0,1U_ном
Максимально допустимое напряжение питания обмотки, В	1,10U_ном(при 23°С)
Потребляемая мощность обмотки	1,8 Вт	2,7 ВА
Электрическая прочность изоляции между обмоткой и контактами	Не менее 2500 В – при утечке 1 мА в течение 1 минуты
