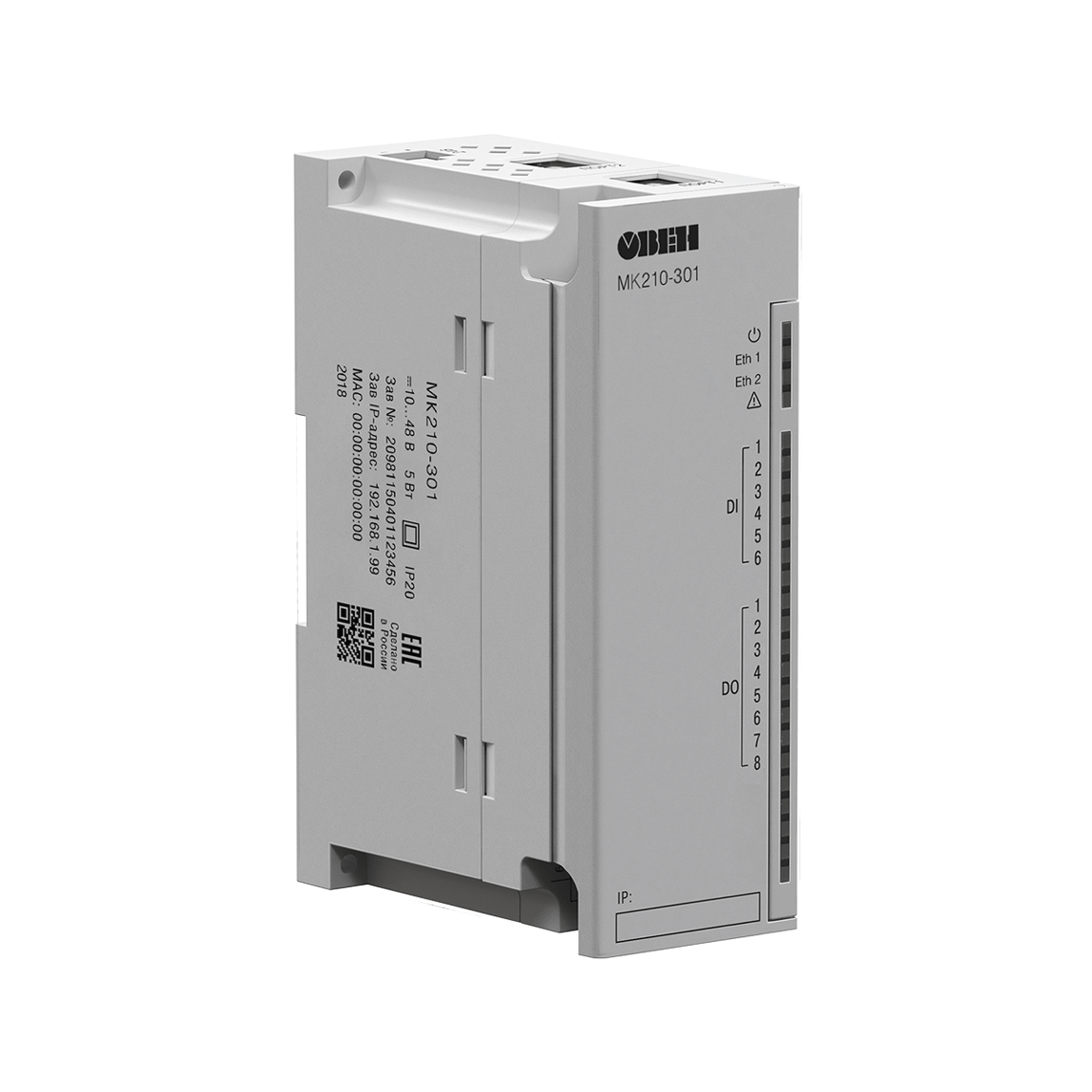

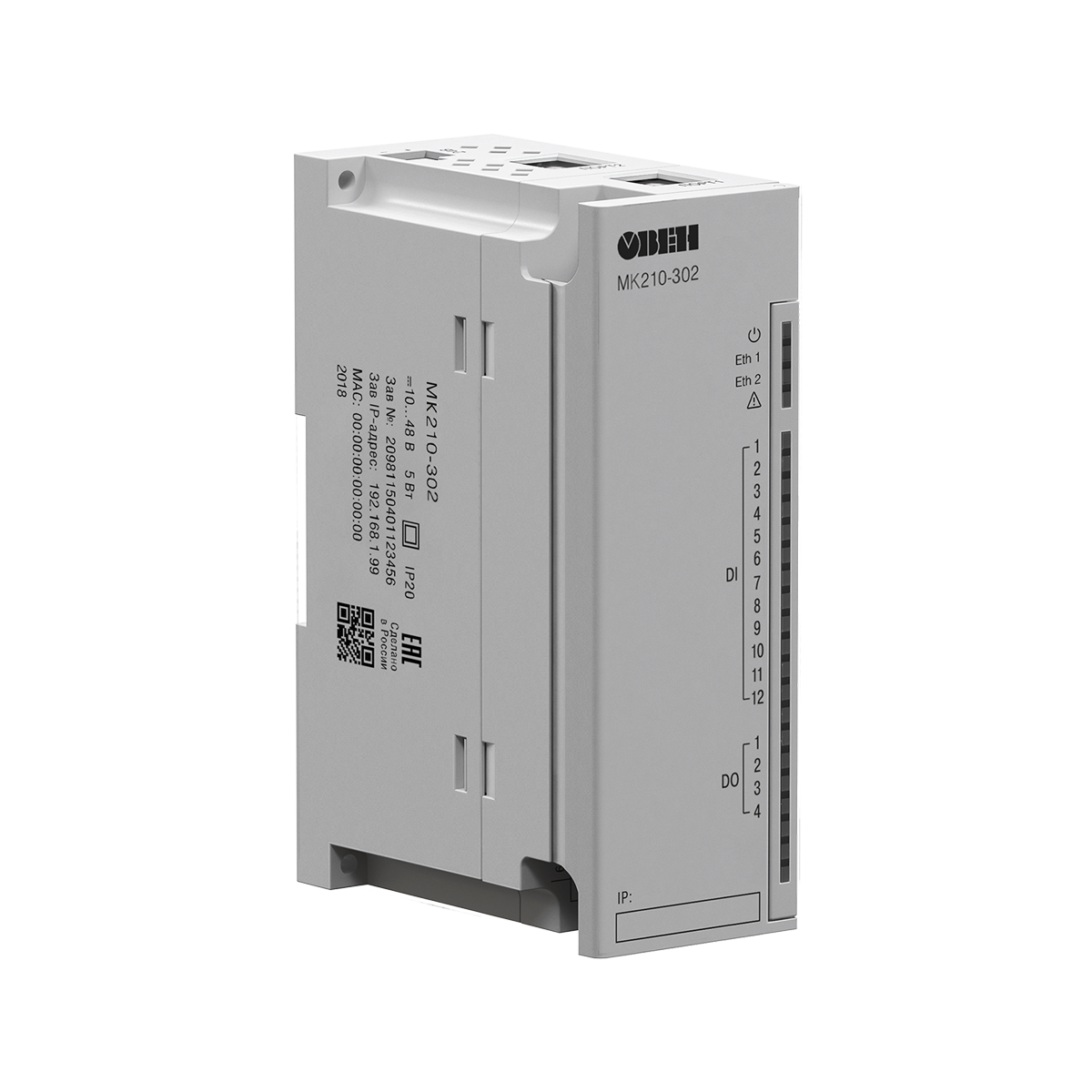

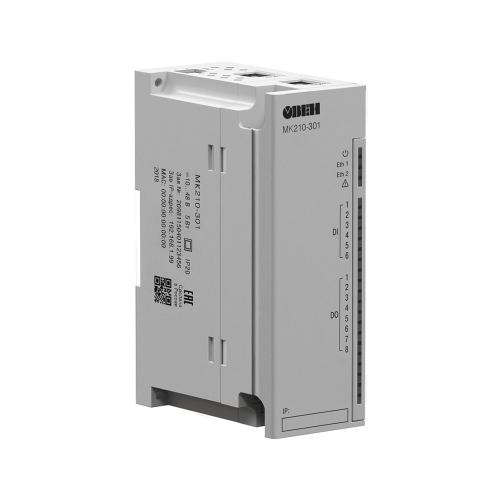

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO) [ОВЕН МК210-3хх]

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO) [ОВЕН МК210-3хх]

Артикул: ОВЕН МК210-3хх

Файлы

MIB-файлы Мх210 (SNMP)

Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН

Owen Configurator

Встроенное ПО микроконтроллера для Мх210

Свидетельство о типовом одобрении на модули Мх210

Сертификат промышленной безопасности на Мх210

Сертификат соответствия в области пожарной безопасности на Мх210

Декларация о соответствии на Мх210

Мх210. Примеры настройки обмена

Руководство по эксплуатации МК210-302(312)

Руководство по эксплуатации МК210-301(311)

15 433.20

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.

Используются для расширения сигналов контроллера

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена	Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP

Особенности

Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Контроль обрыва нагрузки (только для МК210-311 и МК210-312)

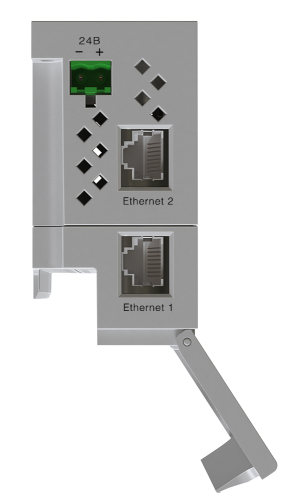

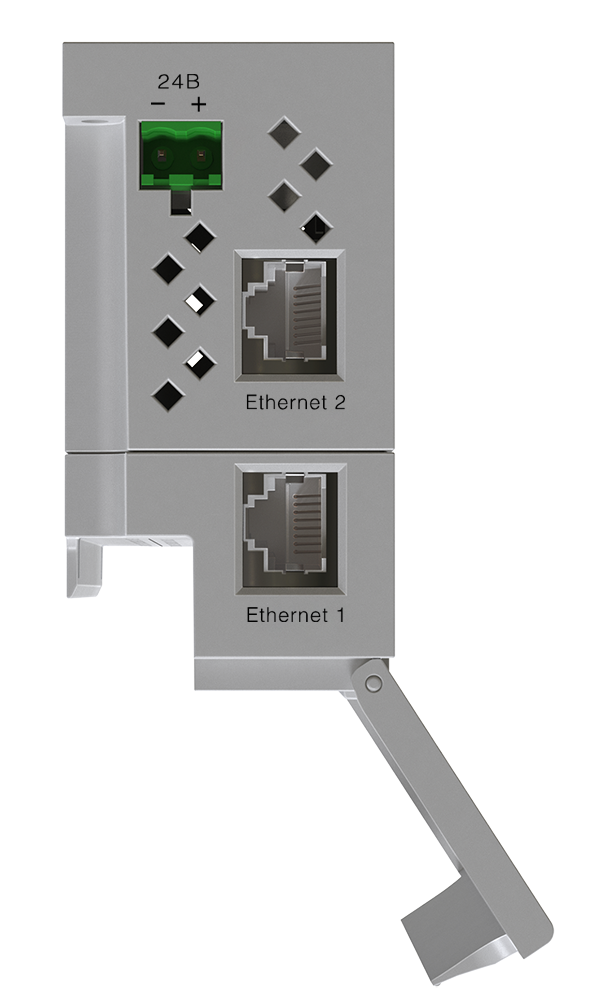

Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного

Конфигурирование

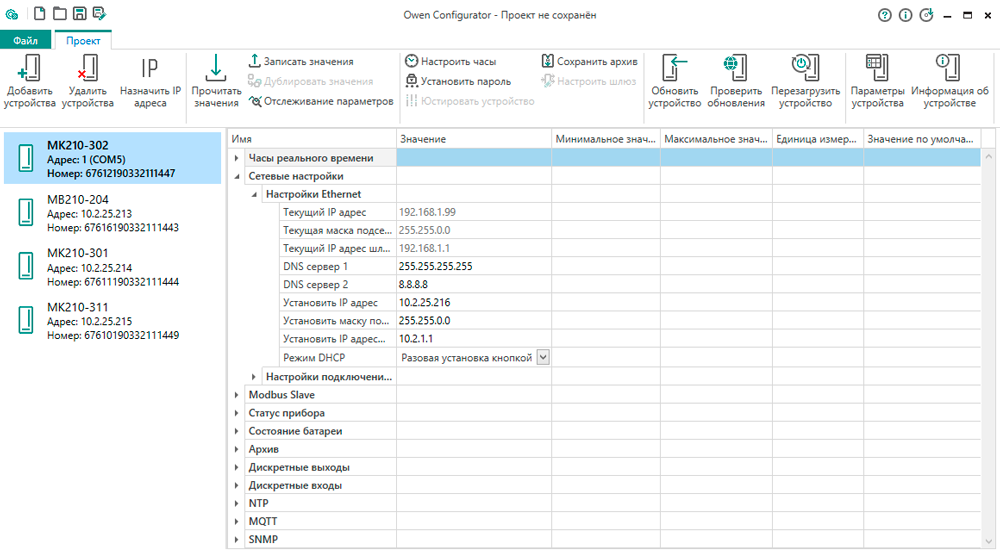

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Характеристики

Прочие

Артикул

ОВЕН МК210-3хх

Оригинальная цена из выгрузки

15433.2

Модификация		МК210-301	МК210-311	МК210-302	МК210-312
Входы/выходы
Количество входов/выходов		6 DI / 8 DO		12 DI / 4 DO
Тип	входов	«сухой контакт» (не требует внешнего питания) датчик n-p-n типа		контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа
	выходов	электромагнитное реле
Характеристики дискретных входов (DI)
Гальваническая развязка входов		–
Режимы работы		определение логического уровня подсчет числа импульсов		определение логического уровня подсчет числа высокочастотных импульсов (только 1 – 8 DI) измерение частоты (только 1 – 8 DI) обработка сигналов энкодера (до 3-х AB энкодеров)
Макс. частота входного сигнала	определение логического уровня	400 Гц
	подсчет числа импульсов	400 Гц		100 кГц (только 1 – 8 DI)
	измерение частоты	–		100 кГц (только 1 – 8 DI)
	обработка сигналов энкодера	–		100 кГц
Мин. длительность импульса		1 мс		5 мкс (1 – 8 DI)
				25 мс (9 – 12 DI)
Напряжение питания входов		24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!		24±3 В
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу		не более 100 Ом		–
Ток «логической единицы»		–		не менее 5,5 мА
Ток «логического нуля»		–		не более 1,2 мА
Напряжение «логической единицы»		–		9…30 В
Напряжение «логического нуля»		–		0…5,5 В
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов		поканальная, кроме 1 и 2 DO		поканальная
Электрическая прочность		1780 В
Режим работы		переключение логического состояния генерация ШИМ сигнала
Ток коммутации		5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В)
Максимальное напряжение на контакты реле		250 В переменного напряжения 30 В постоянного напряжения
Время включения		15 мс
Время выключения		15 мс
Контроль обрыва нагрузки		нет	есть	нет	есть
Максимальная частота ШИМ		1 Гц
Минимальная длительность импульса ШИМ		50 мс
Питание
Напряжение питания		=10…48 (номинальное =24) В
Потребляемая мощность		не более 6 Вт при питании =24 В		не более 5 Вт при питании =24 В
Защита от переполюсовки		есть
Тип питания часов реального времени		батарея CR2032
Конструктивное исполнение
Габаритные размеры		(42×124×83) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Средний срок службы		10 лет
Масса		не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха		-40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт и гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.
Кабель патч-корд UTP 5e 150 мм		1 шт.
Клемма питания 2EGTK-5-02P-14		1 шт.
Заглушка Ethernet		1 шт.
