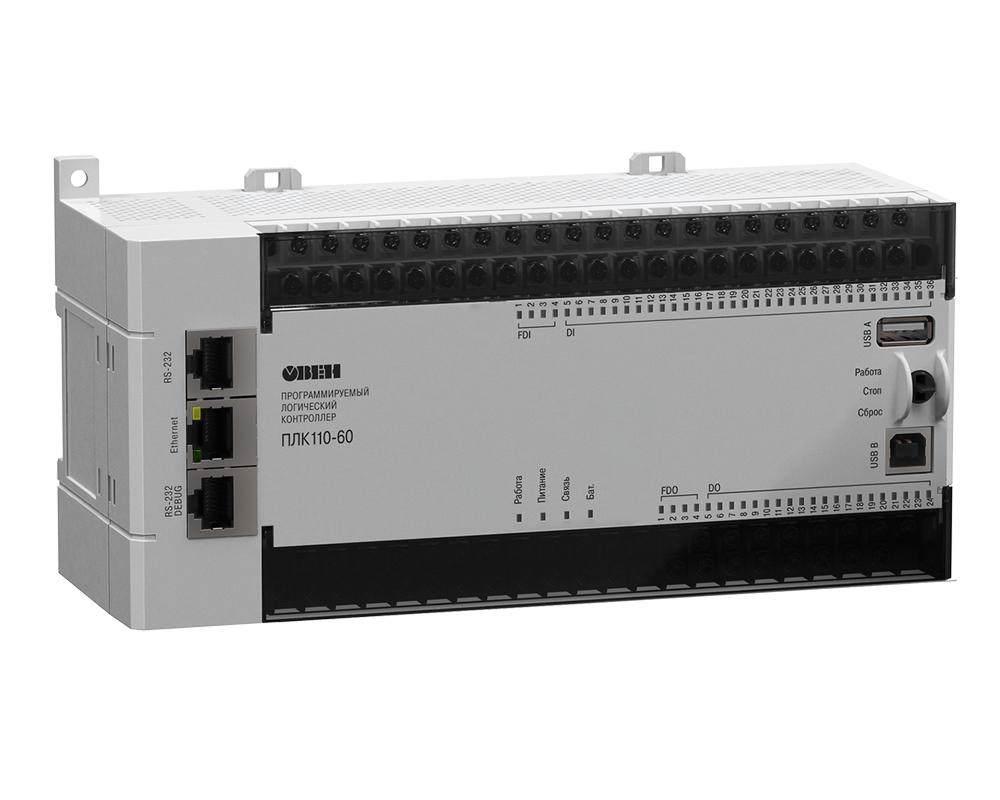

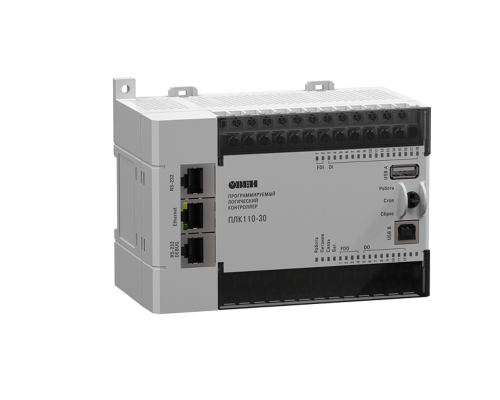

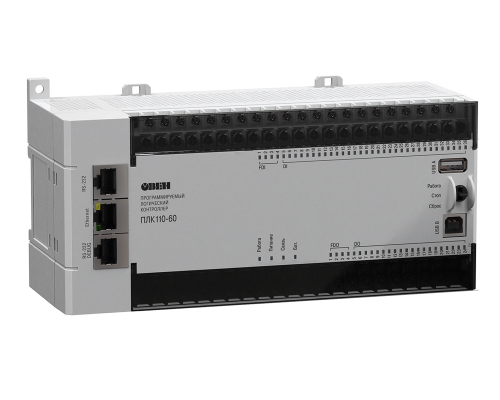

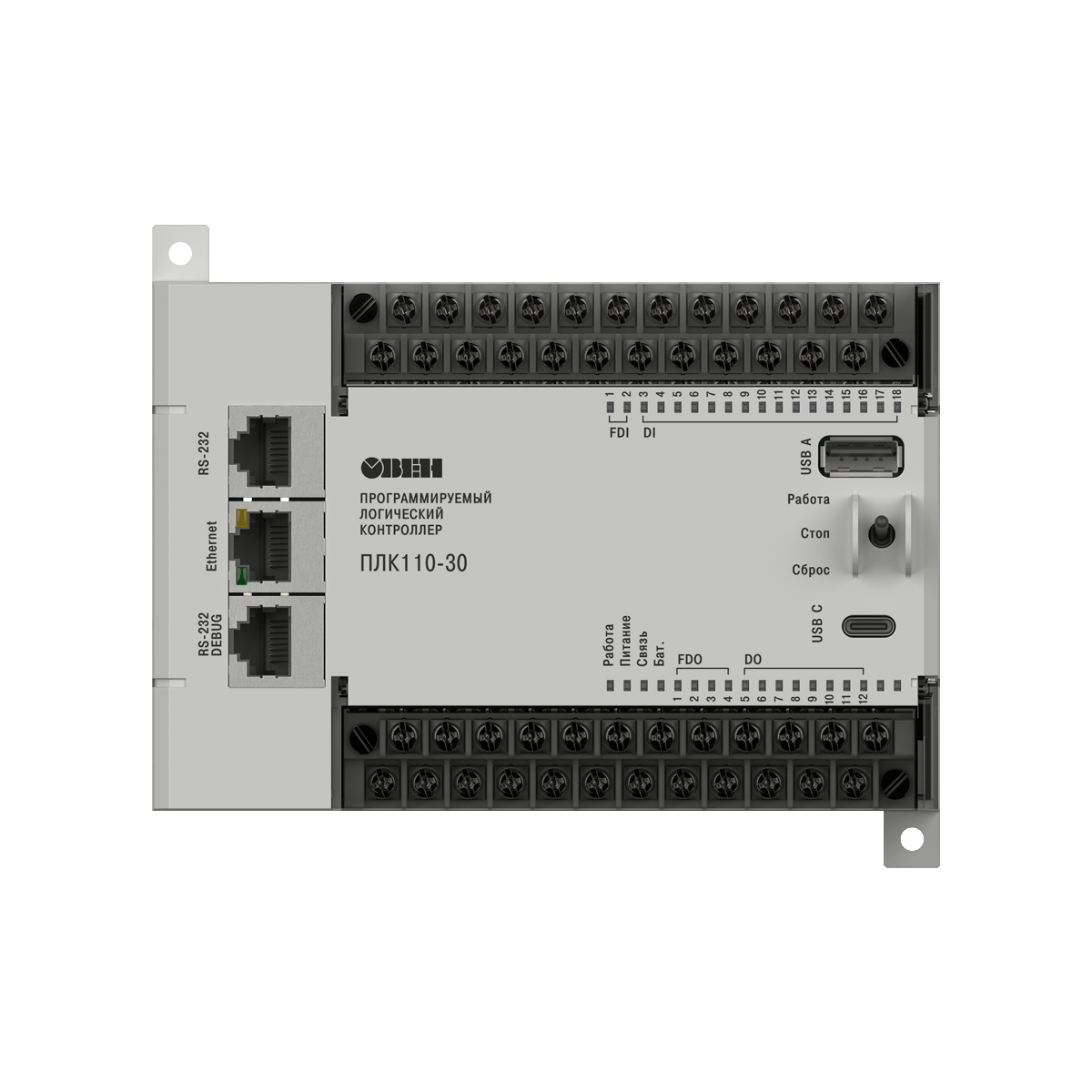

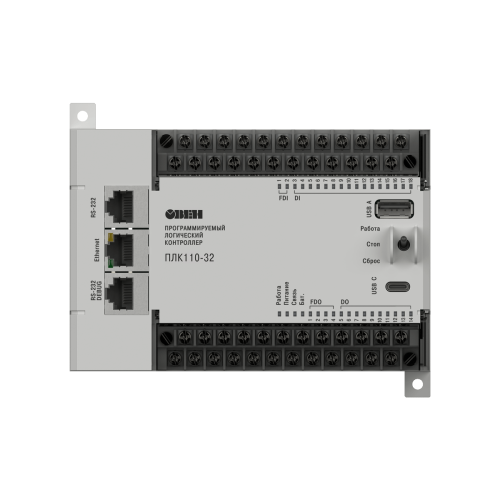

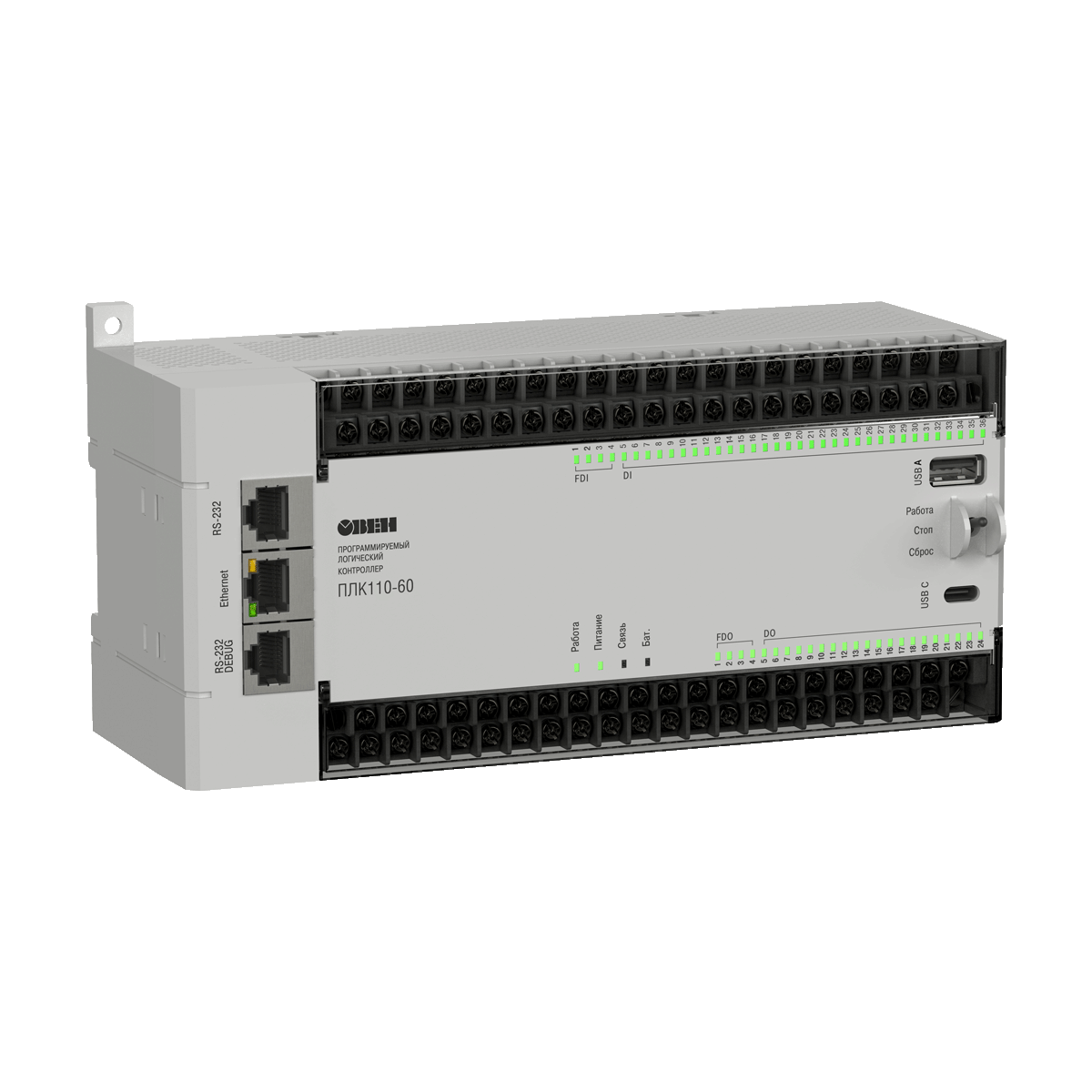

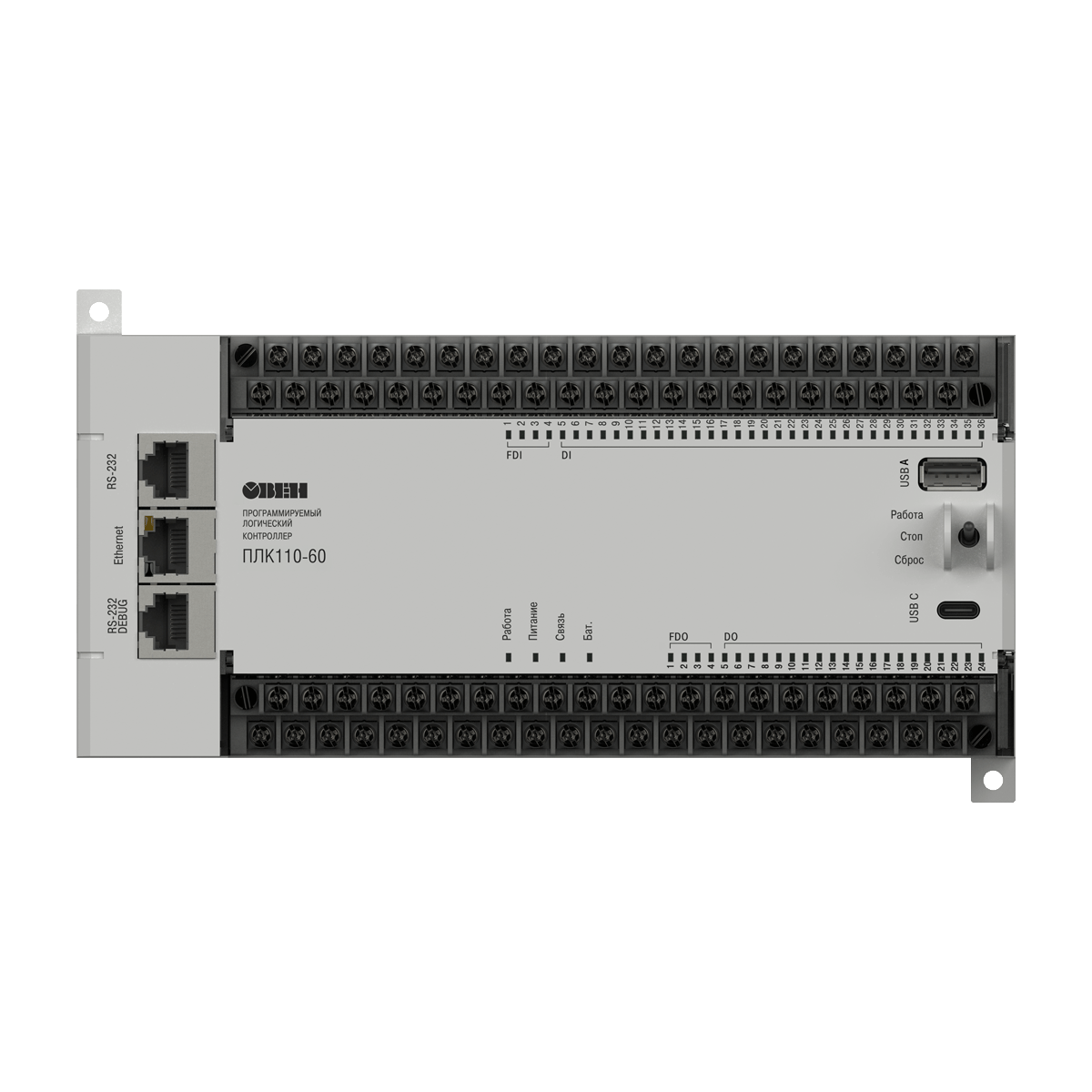

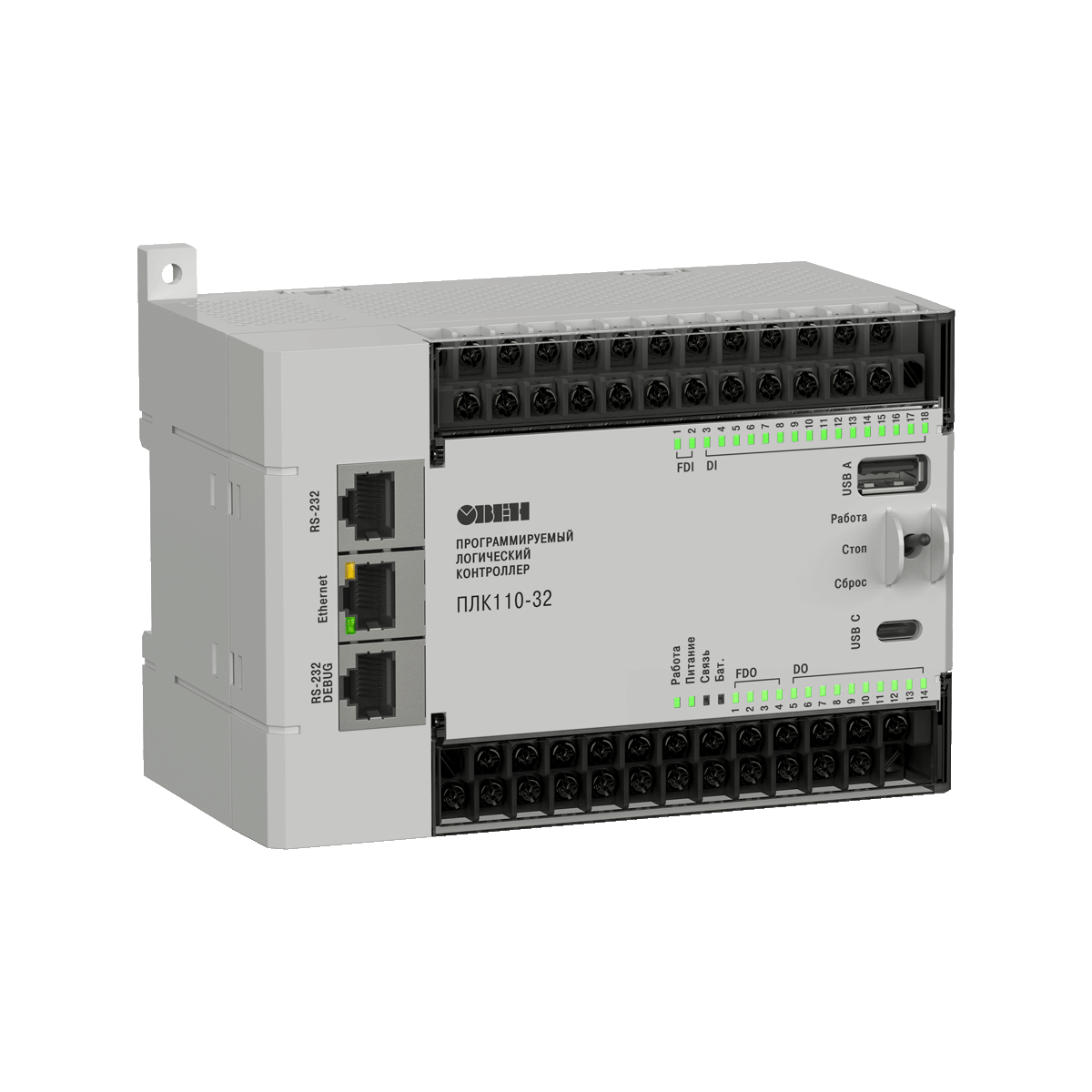

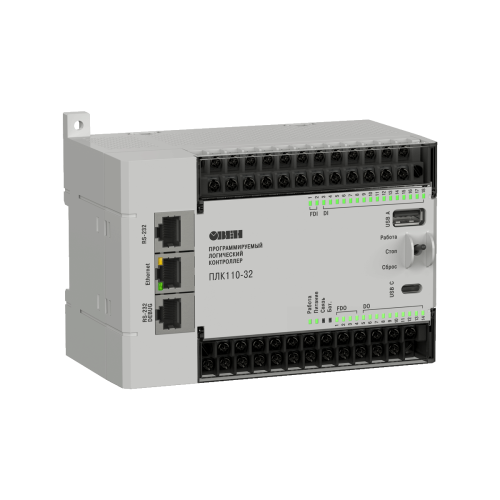

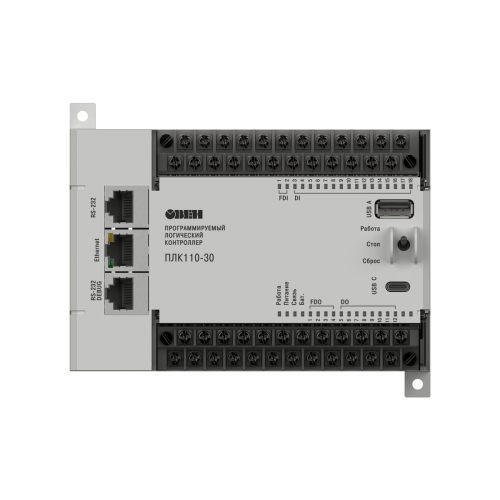

ПЛК110 [М02] программируемый контроллер для средних систем [ОВЕН ПЛК110 [М02]]

ПЛК110 [М02] программируемый контроллер для средних систем [ОВЕН ПЛК110 [М02]]

Артикул: ОВЕН ПЛК110 [М02]

Файлы

Руководство по эксплуатации ПЛК110 [М02]

Руководство пользователя ПЛК1хх [М02]

Сертификат промышленной безопасности ПЛК

Свидетельство о типовом одобрении ПЛК

Сертификат соответствия в области пожарной безопасности для ПЛК110

Декларация о соответствии на ПЛК63, ПЛК73, ПЛК110, ПЛК160

Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

48 252

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Преимущества ОВЕН ПЛК110[М02]

Наличие встроенных дискретных входов/выходов на борту.
Скоростные входы для обработки энкодеров.
Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
4 последовательных порта (RS-232, RS-485) для:
- увеличения количества входов-выходов;
- управления частотными преобразователями;
- подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
Наличие двух исполнений по питанию (220 В и 24 В).

Схема применения ПЛК110 [M02]

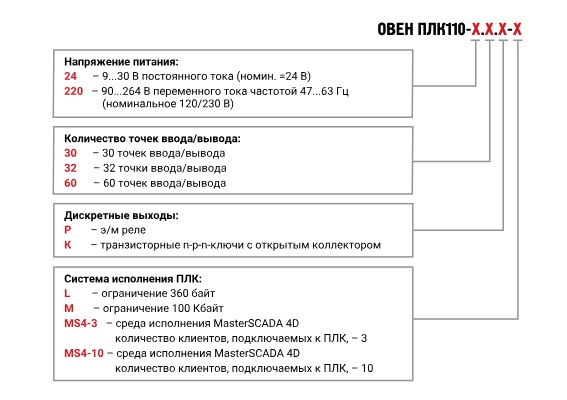

Линейка ПЛК110[М02]

Параметр	ПЛК110-30[М02]	ПЛК110-32[М02]	ПЛК110-60[М02]
Количество входов	18	18	36
Быстрых входов	2	2	4
Быстрых счетчиков	2	2	4
Энкодеров	1 AB	1 AB	1 ABZ или 2 AB
Количество выходов	12	14	24
Быстрых выходов (для ПЛК110 с транзисторными выходами)	4	4	4
Количество портов
RS-485	2	1	2
RS-232	1	1	1
RS-232-Debug	1	1	1
Ethernet 100 Base-T	1	1	1

Сравнительная таблица ПЛК110 и ПЛК110[М02]

Параметр	ПЛК110	ПЛК110[М02]
Вычислительные ресурсы Процессор ОЗУ FLASH-диск ПЛК Операционная система	200 МГц 128 кБайт+2 МБ (размер heap варьируется) 4 МБ нет	400 МГц 128 кБайт+3 МБ (размер heap варьируется) 6 МБ Есть, EmbOS Segger - ОС реального времени
Интерфейсы	RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device	RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device USB Host
Работа по беспроводным сетям	SMS, CSD, GPRS	SMS, CSD, GPRS
Питание 5 В в RS-232	Нет	Есть
Температурный диапазон эксплуатации	-10…+50 °C	-40…+55 °C
Источник питания для часов RTC	Встроенный аккумулятор	Заменяемая стандартная батарейка CR2032
Источник питания для Retain	Встроенный аккумулятор	Не требуется, используется MRAM
Ведение архивов на USB Flash	нет	До 8 ГБ
Быстрые входы	Есть, до 10 кГц	Есть, 100 кГц
Быстрые выходы	до 5 кГц	До 100 кГц

Функциональная схема

Функциональная схема ОВЕН ПЛК110[M02]

Характеристики

Прочие

Артикул

ОВЕН ПЛК110 [М02]

Оригинальная цена из выгрузки

48252

Параметр	Значение (свойства)
	ПЛК110-Х.30[М02]	ПЛК110-Х.32[М02]	ПЛК110-Х.60[М02]
Питание
Напряжение питания:
ПЛК110-24.Х.Х-Х	от 12 до 30 В постоянного тока при Т > минус 20 °С, от 12 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 24 В)
ПЛК110-220.Х.Х-Х	от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
Потребляемая мощность, не более:
ПЛК110-24.Х.Х-Х	28 Вт		31 Вт
ПЛК110-220.Х.Х-Х	41 ВА		45 ВА
Параметры встроенного источника питания:
ПЛК110-24.Х.Х-Х	Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА
ПЛК110-220.Х.Х-Х	Выходное напряжение 24 В±4 %, ток не более 400 мА
Цифровые (дискретные) входы
Количество входов (из них быстродействующих)	18 (2)	18 (2)	36 (4)
Тип входов по ГОСТ Р 51841–2001	1
Напряжение «логического нуля»	минус 3 … 5 В
Максимальный ток «логического нуля»	2 мА
Напряжение «логической единицы»	15…30 В
Максимальный ток «логической единицы»	9 мА (при 30 В)
Минимальная длительность импульса, воспринимаемого дискретным входом:
- для обычных входов	1,6 мс (меандр)
- для быстродействующих	см. таблицу 3.1
Подключаемые входные устройства	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1 трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором дискретные сигналы с напряжением от минус 3 до 30 В
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)
Количество релейных выходных каналов	12	14	24
Максимальный ток, коммутируемый контактами реле, не более	3 А
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	10 мс (выходы DО1…DО12)	10 мс (выходы DО1…DО14)	10 мс (выходы DО1…DО24)
Суммарный максимальный ток нагрузки группы реле:
COM1-COM2	3 А	3 А	3 А
COM3	3 А	12 А	3 А
COM4	3 А	12 А	3 А
COM5	12 А	12 А	2,5 А
COM6	12 А	-	6 А
COM7-COM10	-	-	12 А
Механический ресурс реле	не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)
Количество транзисторных выходных каналов, из них быстродействующих	12 4 (DО1…DО4)	14 4 (DО1…DО4)	24 4 (DО1…DО4)
Максимальный ток транзисторного выхода, не более
– для обычных	400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000)
– для быстродействующих	400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник)
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)	SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В)
Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более
– для обычных	5 мс (выходы DО5…DО12)	5 мс (выходы DО5…DО14)	5 мс (выходы DО5…DО24)
– для быстродействующих	0,002 мс (выходы DО1…DО4)	0,002 мс (выходы DО1…DО4)	0,002 мс (выходы DО1…DО4)
Интерфейсы связи
Ethernet 100 Base-T
Поддерживаемые промышленные протоколы		ModBus-TCP
		CODESYS Gateway
		TCP-IP
		UDP-IP
		CODESYS Network Variables (over UDP)
		РРР
Скорость передачи		10, 100 Мбит/с
RS-485
Поддерживаемые протоколы		ModBus-RTU
		ModBus-ASCII
		DCON
		ОВЕН
Скорость передачи		300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
RS-232
Поддерживаемые протоколы		ModBus-RTU
		ModBus-ASCII
		DCON
		ОВЕН
Скорость передачи		300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
RS-232 Debug
Поддерживаемые протоколы		ModBus-RTU
		ModBus-ASCII
		DCON
		CODESYS GateWay
		ОВЕН
Скорость передачи		300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
USB Device
Поддерживаемые протоколы		CDC
Скорость передачи		115200 бит/с
USB Host
Поддерживаемые протоколы		MSD/HID/FTDI, USB 1.0/1.1
Интерфейсы связи, количество
RS-485	2	1	2
RS-232	1	1	1
RS-232-Debug	1	1	1
Ethernet 100 Base-T	1	1	1
