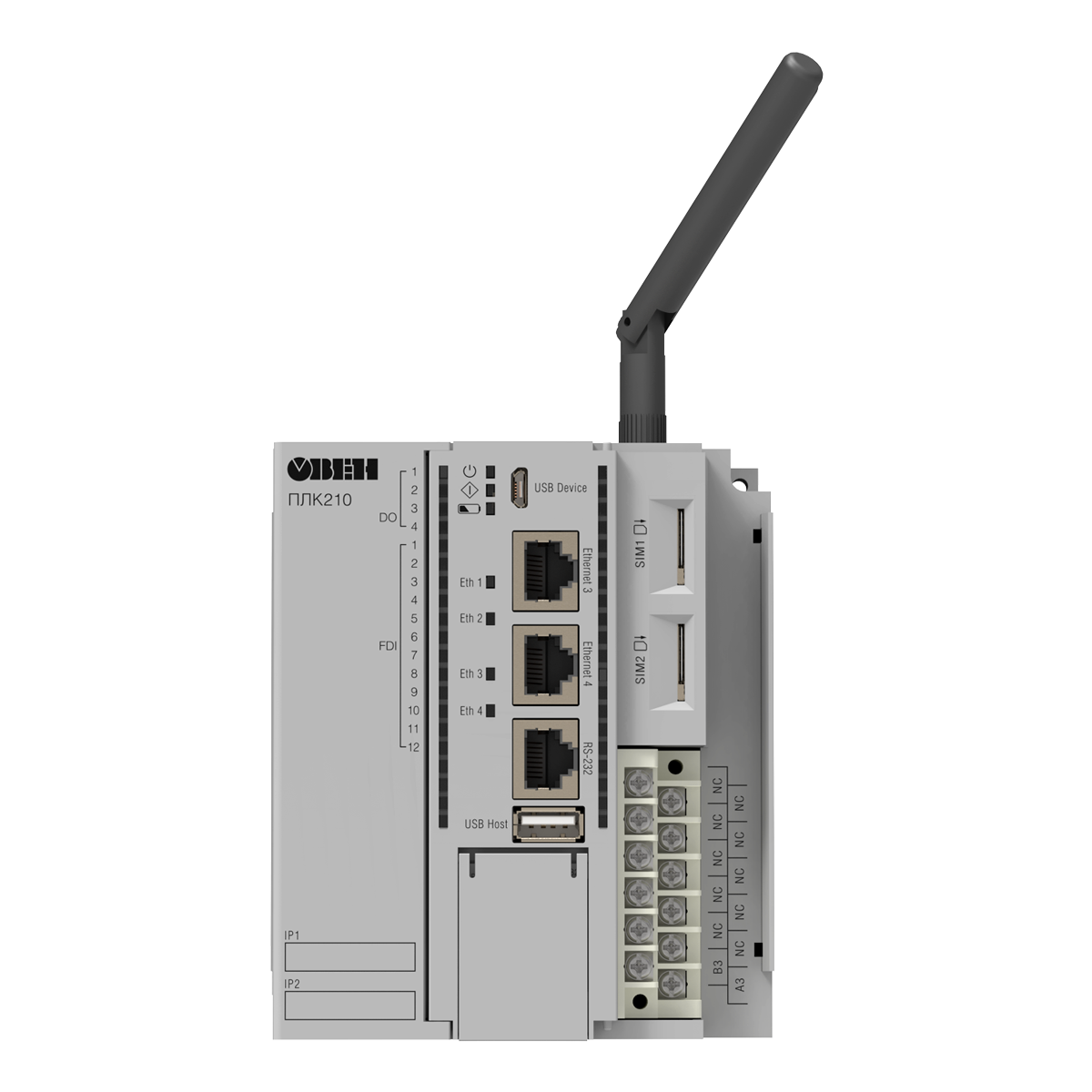

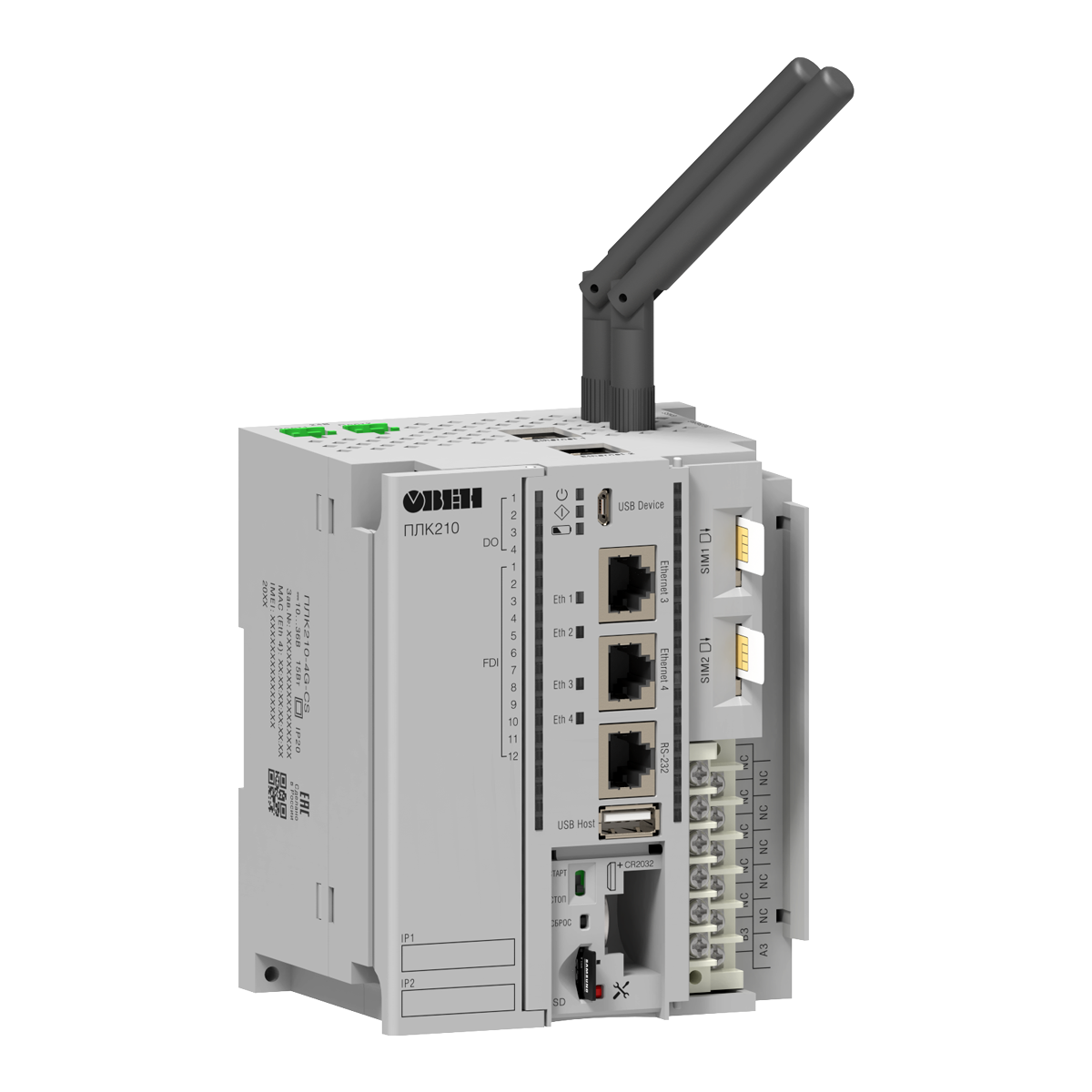

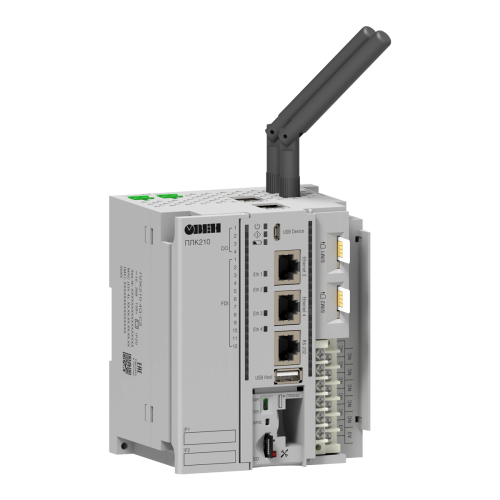

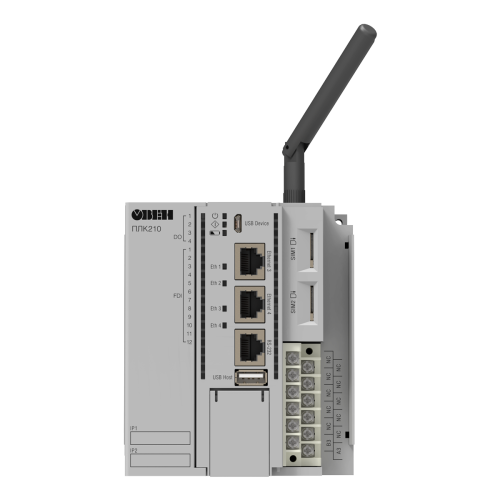

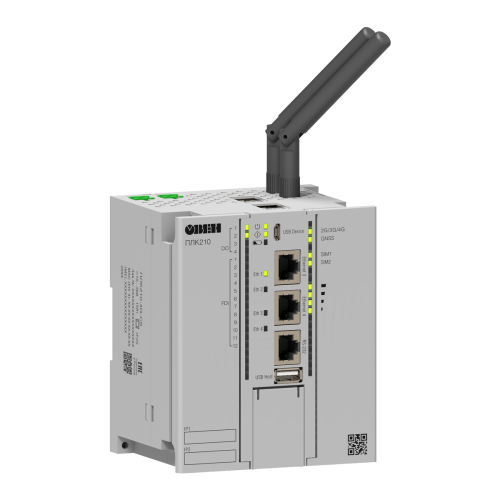

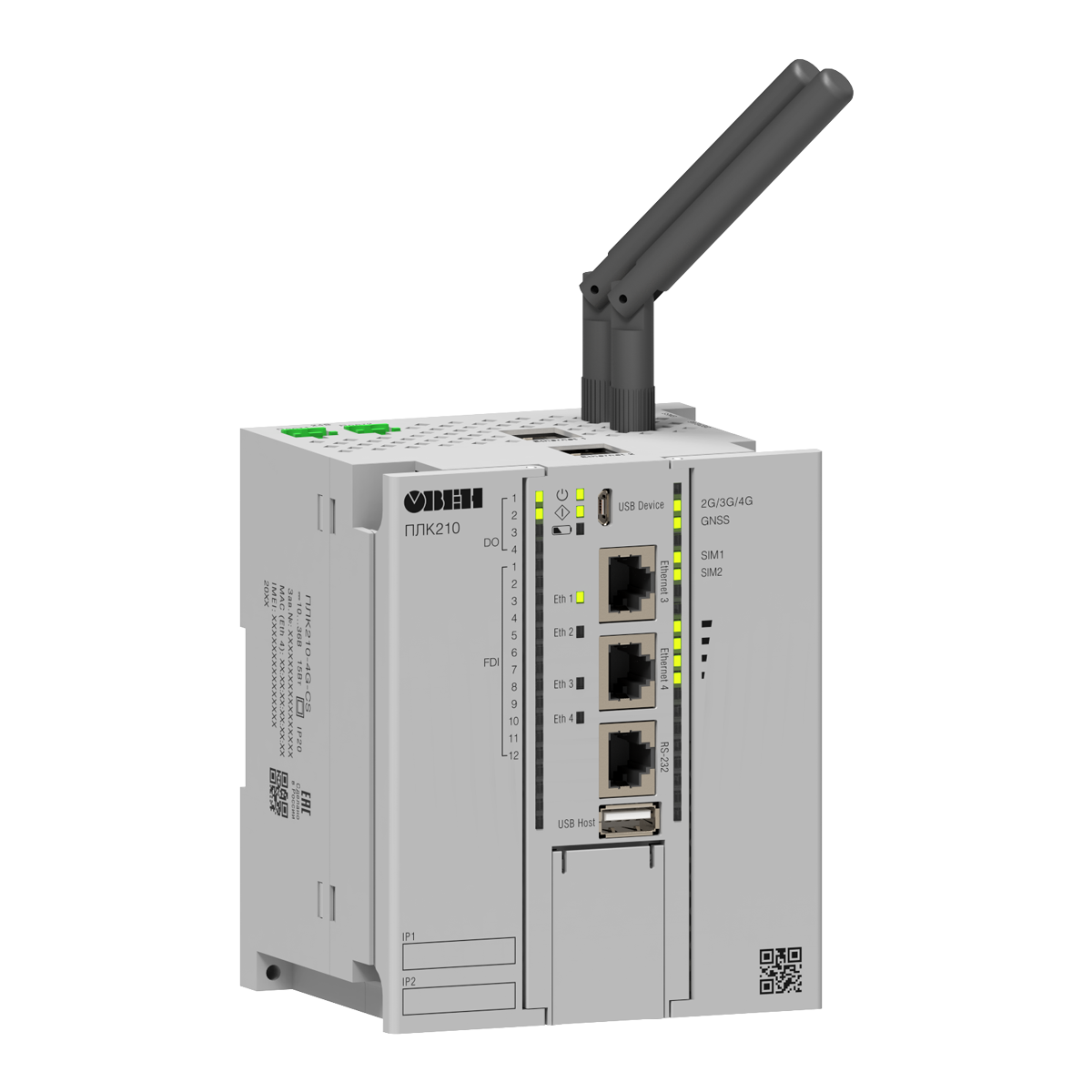

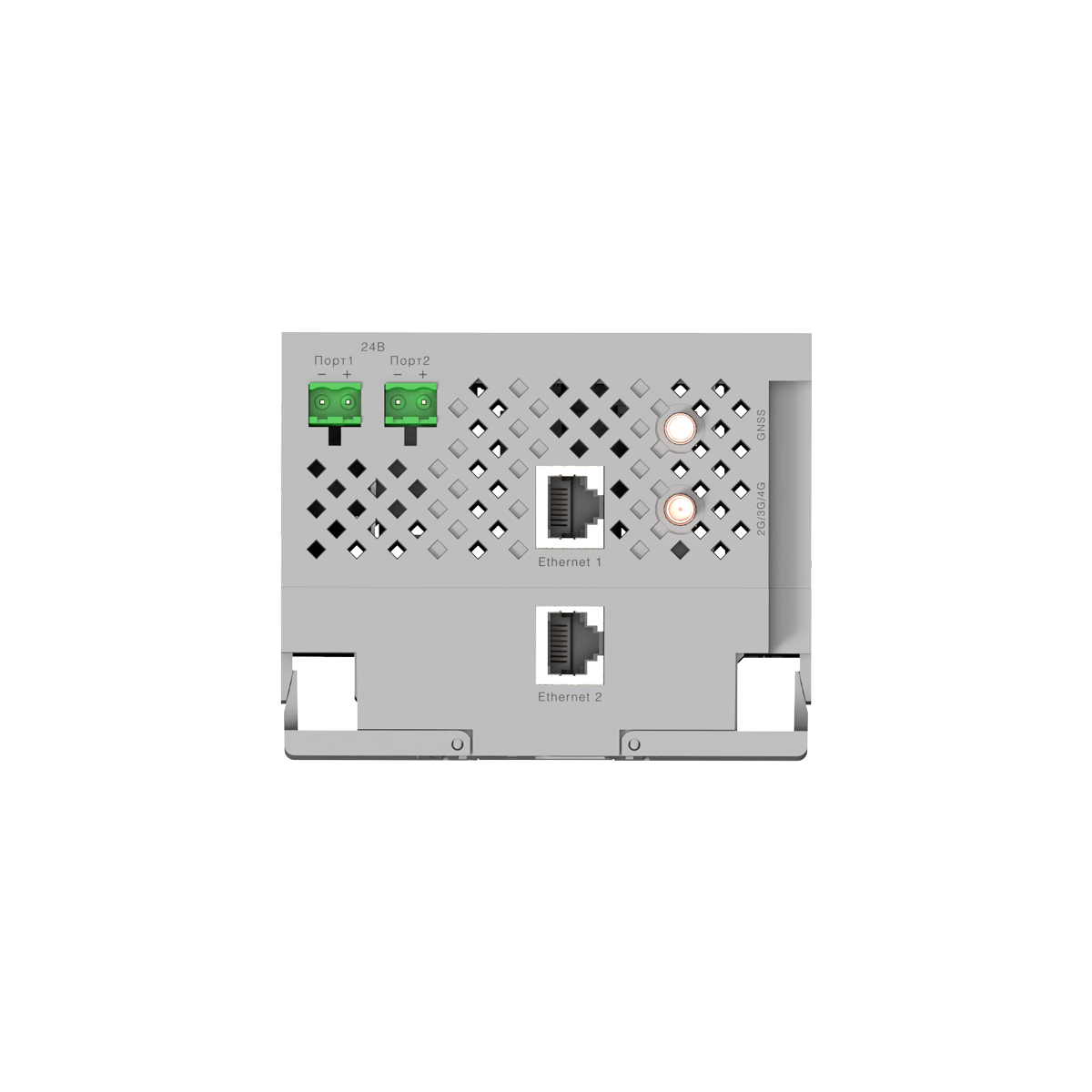

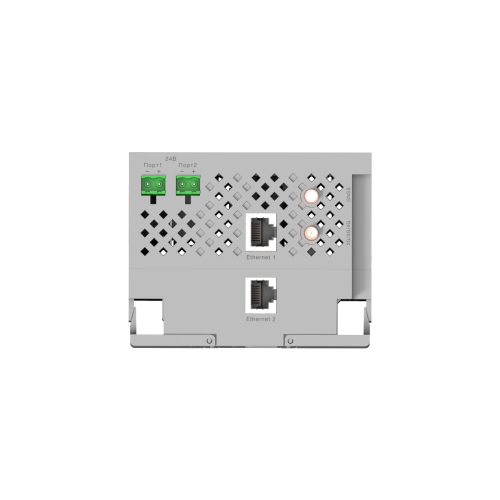

ПЛК210-4G высокопроизводительный программируемый контроллер для территориально распределенных систем [ОВЕН ПЛК210-4G]

Количество портов питания

2 (основной и резервный)

Напряжение питания

10…36 В (номинальное 24 В)

Напряжение перехода от основного источника питания к резервному

6…9 В

Потребляемая мощность, не более

16 Вт

Защита от переполюсовки

Есть

Центральный процессор

4х Cortex-А55 1,8 ГГц

Объем флеш-памяти (тип памяти)

8 ГБ (eMMC)

Объем оперативной памяти (тип памяти)

2 ГБ (DDR4)

Объем Retain-памяти (тип памяти)

64 Кбайт (MRAM)

Время выполнения пустого цикла (стабилизированное)

3 мс

Операционная система

Linux

Количество портов

4 × Ethernet 10/100 Мбит/c (RJ45)

• Порты 1–3 – коммутатор

• Порт 4 – отдельный сетевой адаптер

Поддерживаемые промышленные протоколы*

• Modbus-TCP (Master / Slave)

• OPC UA (Server)

• MQTT (Client/Broker)

• SNMP (Manager/Agent)

Поддерживаемые прикладные протоколы

• NTP

• FTP, FTPS

• HTTP, HTTPS

• SSH

• SMTP/IMAP/POP3

• OpenVPN, WireGuard

Количество портов

3

Поддерживаемые протоколы*

• Modbus RTU (Master / Slave)

• Modbus ASCII (Master / Slave)

• ОВЕН (Master)

• Протоколы тепло- и электросчетчиков

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Подтягивающие резисторы

Есть

Количество портов

1 (сигналы Rx, Tx, GND)

Поддерживаемые протоколы*

• Modbus RTU (Master / Slave)

• Modbus ASCII (Master / Slave)

• ОВЕН (Master)

• Протоколы тепло- и электросчетчиков

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Количество портов

1 × micro USB (RNDIS)

Поддерживаемые протоколы

• CODESYS Gateway

• FTP

• HTTP

• HTTPS

• SSH

Поддерживаемые стандарты GNSS

GPS / GLONASS / BD

Частотный диапазон

GPS: 1574.4 – 1576.44 МГц

GLONASS: 1598 – 1606 МГц

BD: 1559 – 1563 МГц

Поддерживаемые стандарты 4G

GSM: 900/1800

WCDMA:B1/8

LTE-FDD: B1/3/5/7/8/20

LTE-TDD: B38/40/41

Тип идентификационного модуля абонента

SIM (2 шт.)

Стандарт SIM-карты

Micro SIM

Тариф мобильной связи

Поддержка 4G, доступ в интернет

Антенна LTE

Тип: внешняя (SMA-M)

Антенна GPS

Тип: внешняя (SMA-M)

Скорость приема и передачи данных

GPRS multi-slot class

12 EDGE multi-slot class

12 UMTS R99: 384 кбит/с (прием/передача)

HSPA+: 5.76 Мбит/с (передача), 42 Мбит/с (прием)

HSDPA/HSUPA: 2.2 Мбит/с (передача), 2.8 Мбит/с (прием)

LTE-FDD CAT4: 150 Мбит/с (прием), 50 Мбит/с (передача)

LTE-TDD CAT4: 130 Мбит/с (прием), 35 Мбит/с (передача)

Количество разъёмов

1 × USB type A

Поддерживаемые устройства

MSD / FTDI, USB 2.0

Количество разъёмов

1

Поддерживаемые устройства

microSD

Максимальная ёмкость

4 ГБ (microSD)

32 ГБ (microSDHC)

512 ГБ (microSDXC)

Погрешность хода, не более:

– при температуре +25 °С

5 секунды в сутки

– при температуре -20 и +55 °С

20 секунд в сутки

Тип источника питания

Батарея CR2032

Срок работы на одной батарее

5 лет

Габаритные размеры

(105×125×84)±2 мм

Масса, не более

1,2 кг

Степень защиты корпуса по ГОСТ 14254–96

IP20

Индикация на передней панели

Светодиодная

Встроенное оборудование

Источник звукового сигнала

Двухпозиционный тумблер СТАРТ / СТОП

Кнопка СБРОС

Сервисная кнопка

Средняя наработка на отказ**

100 000 ч

Средний срок службы

10 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.

Дискретные входы (DI)

Быстрые дискретные входы (FDI)

Режимы работы

определение логического уровня

• определение логического уровня
• измерение периода и длительности импульса
• счетчик импульсов

Тип входов по ГОСТ IEC 61131-2

1

Максимальный ток «логической единицы»

5,5 мА

Максимальный ток «логического нуля»

1,3 мА

Напряжение «логической единицы»

9…30 В

Напряжение «логического нуля»

0…5,5 В

Гистерезис выключения «логической единицы», не менее

0,5 В

Подключаемые входные устройства

контактные датчики, трехпроводные датчики, имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором

контактные датчики, трехпроводные датчики,
имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором

Минимальная длительность импульса, воспринимаемая входом

25 мс*

5 мкс

Максимальная частота входного сигнала

20 Гц*

• для режима измерения периода и длительности импульсов: 100 кГц
• для режима счетчика импульсов: 5 кГц

* Определяется длительностью цикла ПЛК.

Тип контакта

Нормально-разомкнутый контакт

Режимы работы

• переключение логического состояния

• генерация ШИМ сигнала (DO1-DO4)

• генерация заданного количества импульсов (DO1-DO4)

Максимальный ток коммутации

• 5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка

• 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)

Максимальное напряжение на контакты реле

• 264 В (СКЗ) переменного напряжения

• 30 В постоянного напряжения

Минимальный ток коммутации

10 мА

Категория применения по ГОСТ IEC 60947-5-1:2014

АС-15, С300*

Механический ресурс реле, не менее

5 000 000 переключений

Электрический ресурс реле, не менее

• 35 000 переключений при 3 А, 30 В постоянного напряжения

• 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения

• 50 000 переключений при категории применения С300*

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более

10 мс

Максимальная частота

1 Гц (при коэффициенте заполнения 0,05)

Минимальная длительность импульса ШИМ

50 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
