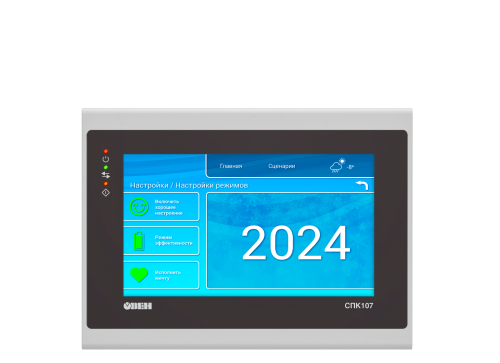

СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10” [ОВЕН СПК1хх]

СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10” [ОВЕН СПК1хх]

Артикул: ОВЕН СПК1хх

Файлы

Свидетельство о типовом одобрении на панели

Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН

Отказное письмо на Переходник СП3ХХ и Адаптер СПК1ХХ

Сертификат промышленной безопасности на СПК1хх

Декларация о соответствии на СПК1хх

Инструкция по замене логотипов

Функциональные возможности контроллеров ОВЕН

Описание web-конфигуратора

Описание экранного конфигуратора

Руководство по эксплуатации (краткое) СПК110

Руководство по эксплуатации (краткое) СПК107

Руководство по эксплуатации СПК1xx

64 905.60

Правила применения оптовой цены см. внизу страницы, в разделе "Примечания"

В корзину

Описание товара

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

Разработка алгоритмов управления и визуализации в единой среде программирования.
Экономия монтажного пространства в шкафу автоматики.
Снижение общей стоимости системы управления.

Отличительные особенности

Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).

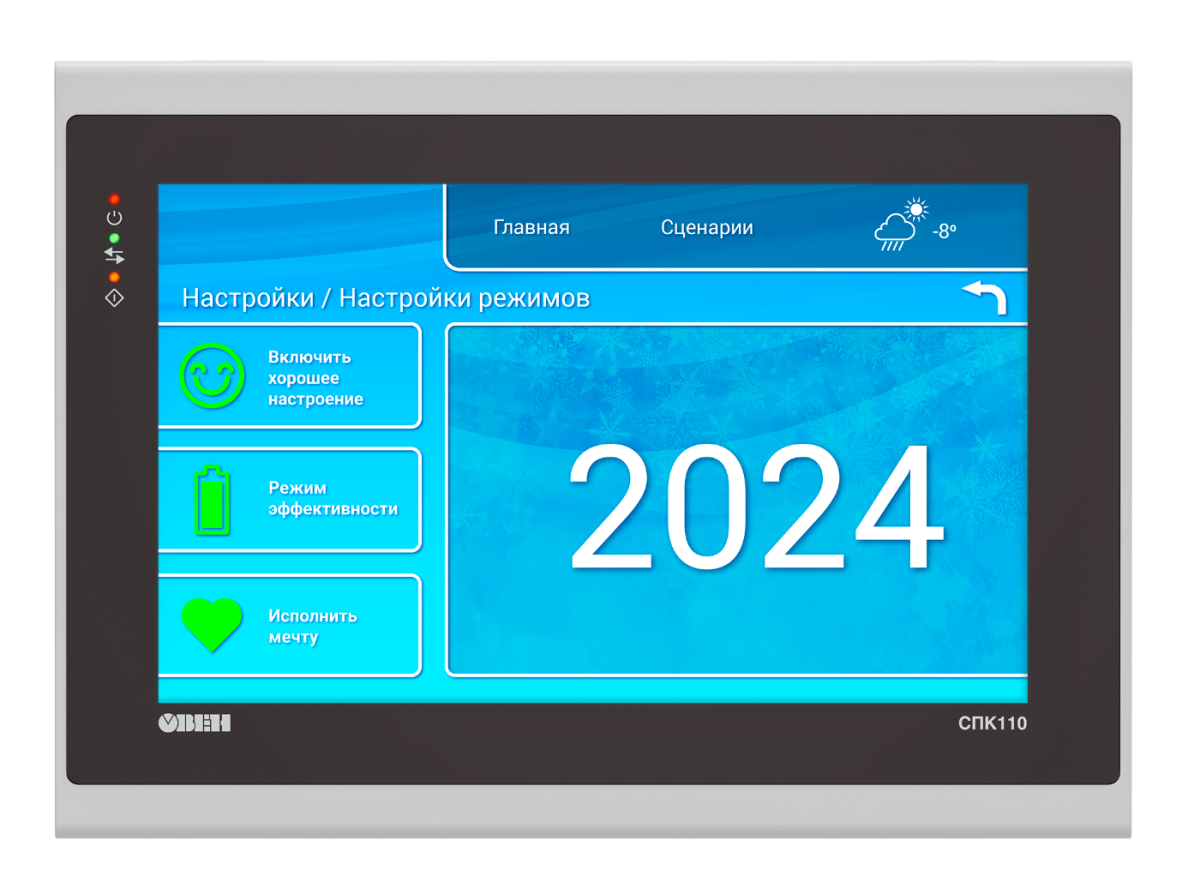

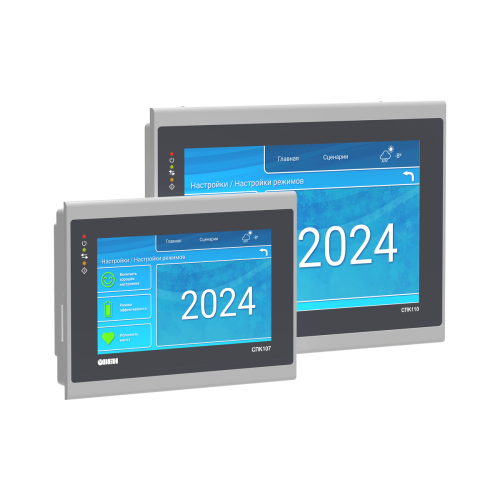

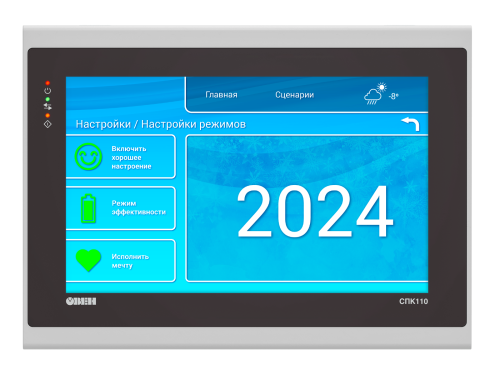

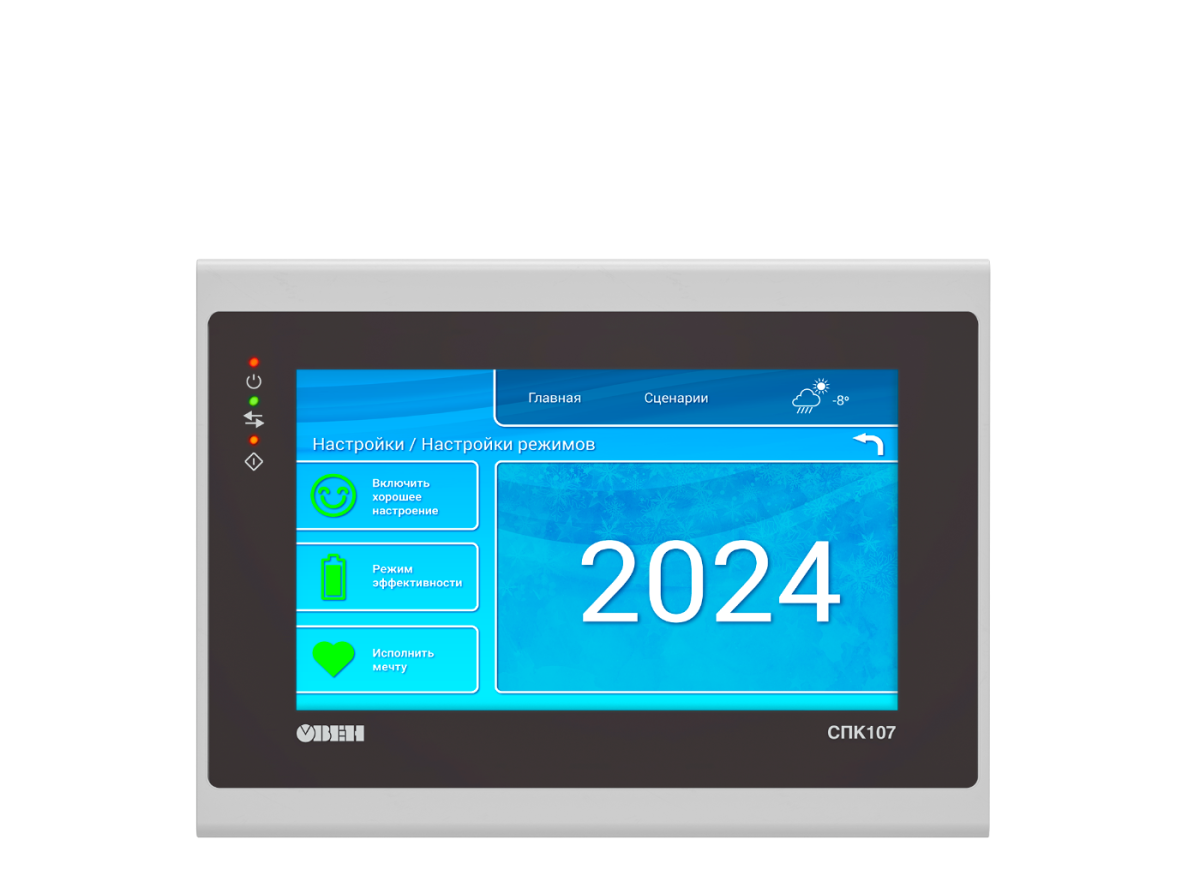

Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
Поддержка web-визуализации.
Интеграция с облачным сервисом OwenCloud.
Встроенная операционная система Linux.
Гибко настраиваемый сторожевой таймер (WatchDog).
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
Поддержка GSM/GPRS-модемов.
Программирование в среде CODESYS V3.5.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

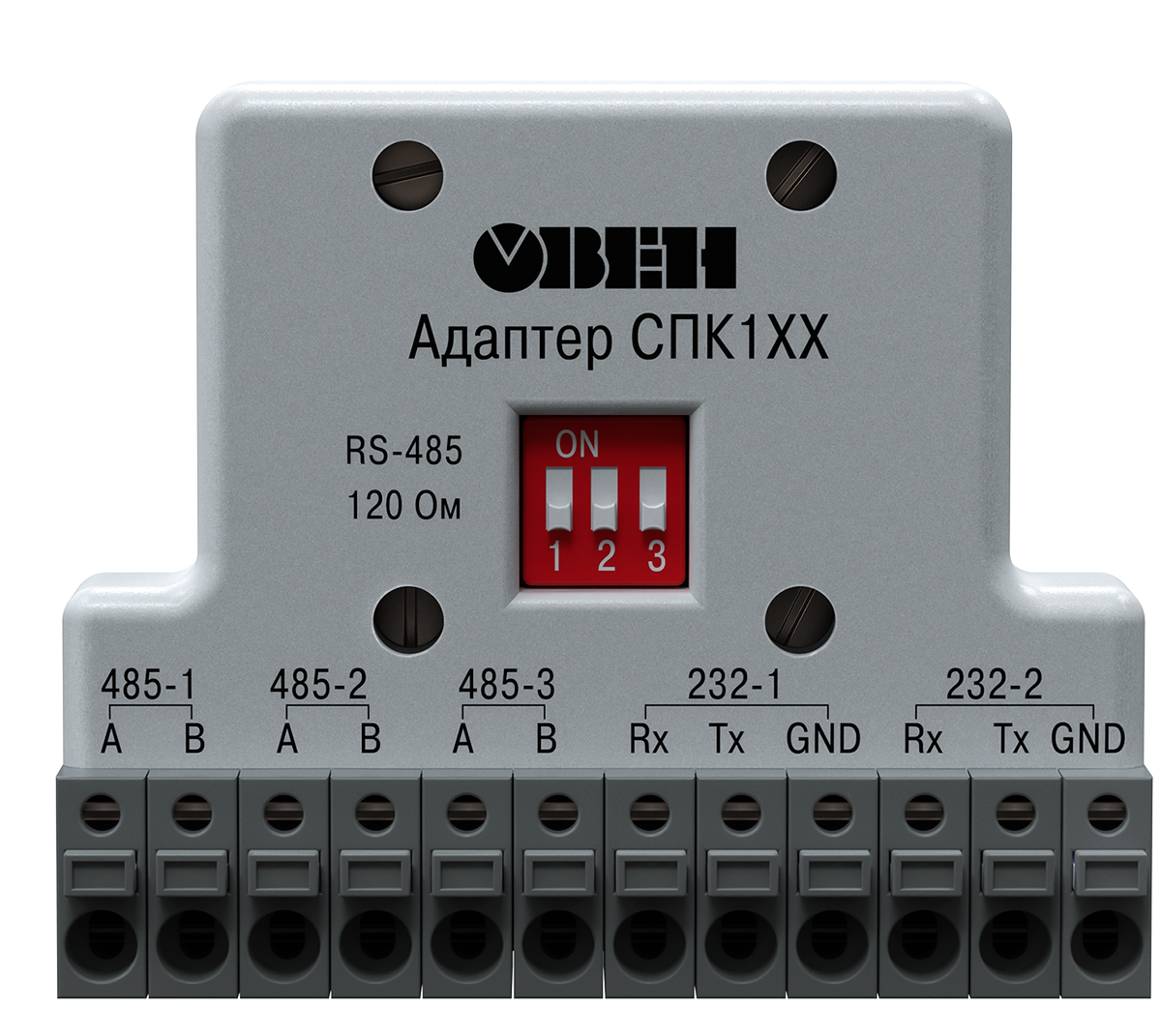

В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
Степень защиты IP65.

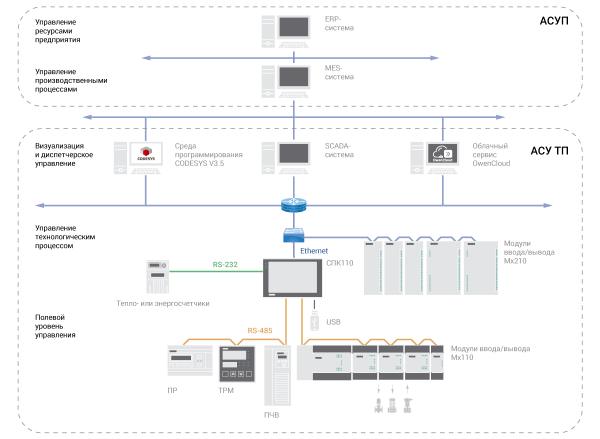

Схема применения СПК1хх

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
Интегрированный редактор визуализации и конфигураторы обмена.
Продвинутые средства отладки и эмуляции.
Множество библиотек, упрощающих разработку проекта.
Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК1хх

С октября 2022 года контроллеры СПК1хх поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3.

Понижение версии прошивки контроллеров, выпущенных начиная с октября 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.

Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.

Установите .
Загрузите пакет-таргет-файлов ОВЕН .
Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты – CODESYS Installer – Install File).
Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив).
Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узел Device – команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство).
Обновите версию компилятора (Вид – POU – Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок).
Обновите версию профиля визуализации (Вид – POU – Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок).
Если вы использовали в проекте библиотеку CmpSysExec – то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.

Характеристики

Прочие

Артикул

ОВЕН СПК1хх

Оригинальная цена из выгрузки

64905.6

Наименование	Значение
	СПК107	СПК110
Аппаратные характеристики
Процессор	ARM Cortex™-A8 Core 600 MHz
Частота, МГц	600
Объем Flash-памяти (eMMC), Мб	4096
Допустимое число циклов перезаписи Flash-памяти, на блок данных	75 000
Оперативная память (DDR3), Мб	512
Память Retain-переменных (MRAM), Кб	64
Часы реального времени (RTC)	Есть, энергонезависимые¹
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	TFT LCD
Тип подсветки	LED (светодиодная подсветка)²
Диагональ	7,0 дюймов		10,2 дюймов
Разрешение	800 × 480 пикселей		1024 × 600 пикселей
Размер пикселя (ширина×высота)	0,1926 × 0,1790 мм		0,2775 × 0,2760 мм
Рабочая зона дисплея (ширина×высота)	154,08 × 85,92 мм		222,00 × 132,48 мм
Яркость	300 кд/м²		350 кд/м²
Контрастность	500:1
Угол обзора слева/справа/сверху/снизу	80/80/60/80°		65/65/45/65°
Время наработки на отказ подсветки, не менее	50 000 часов при температуре 25 °C
Интерфейсы

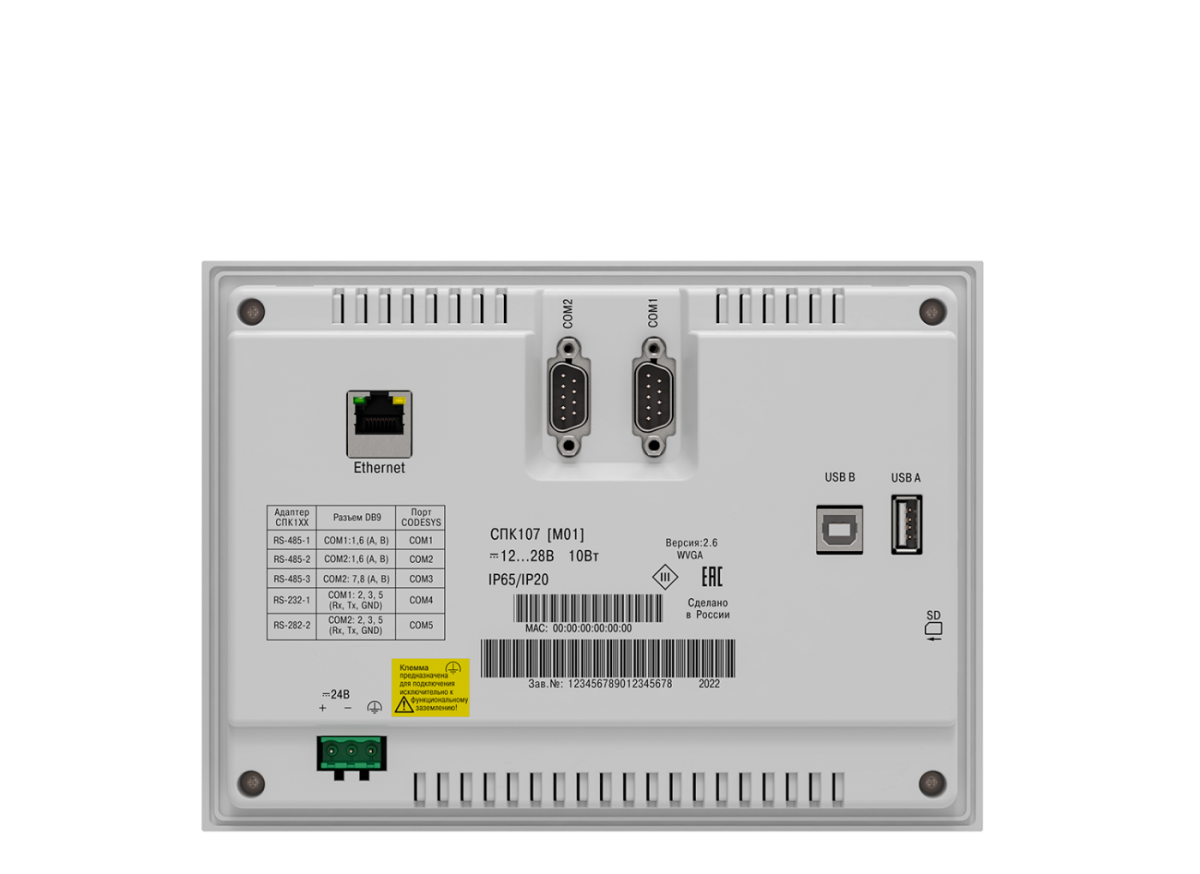

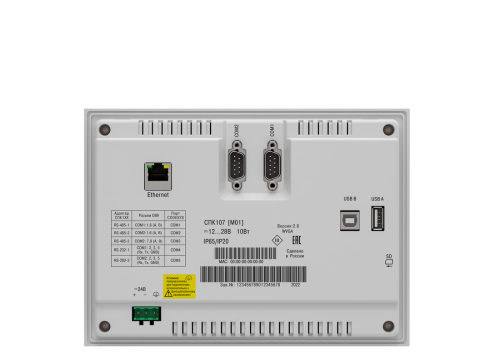

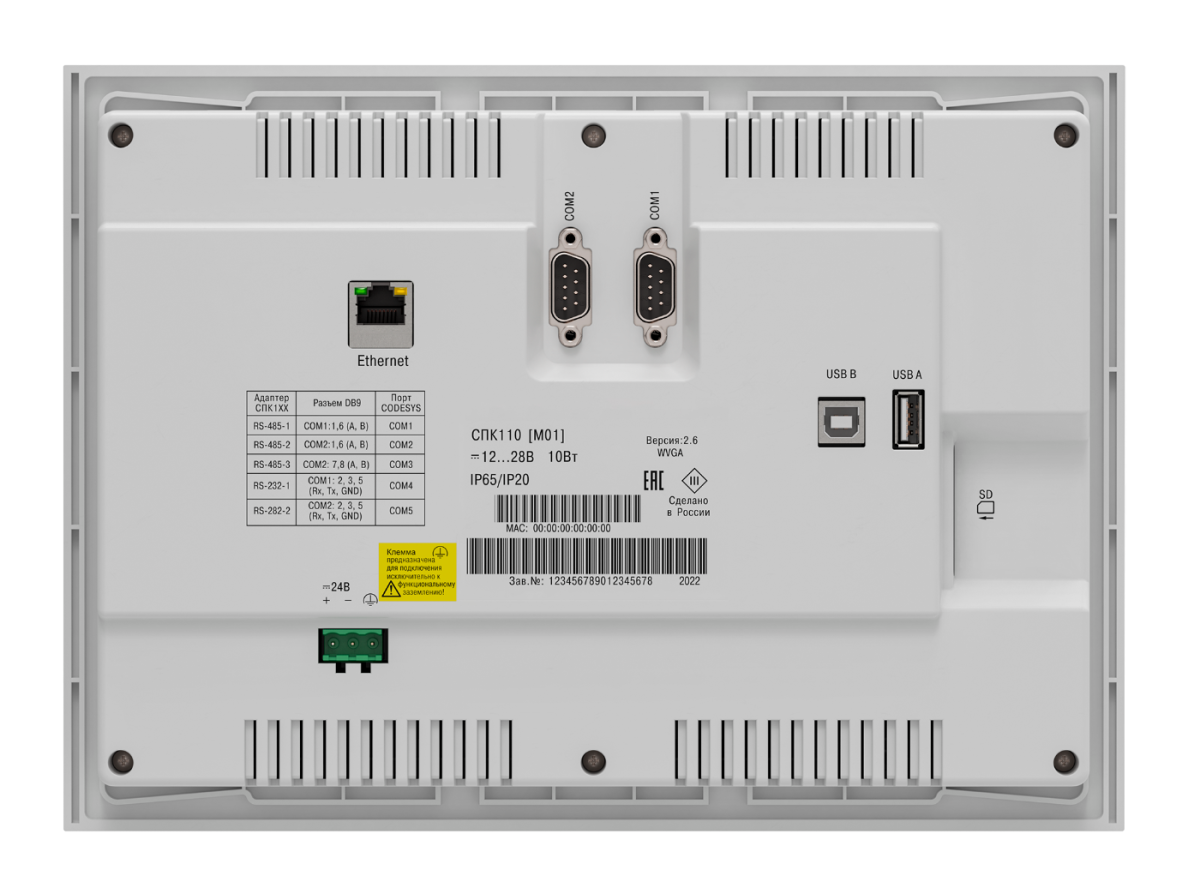

COM-порты	3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet	1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent)
USB Device	1 × USB 2.0 B - для загрузки проектов⁴ и подключения в режиме Mass Storage Device
USB Host	1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств
SD	1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	12…28
Номинальное напряжение питания, В	24
Макс. пусковой потребляемый ток, А	14
Макс. потребляемая мощность⁵, Вт	10
Программирование
Версия ОС	Linux
Среда программирования	CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм	(204 × 149 × 37) ± 1		(277 × 200 × 39) ± 1
Установочные размеры (ширина × высота × глубина), мм	191 × 137 × 33		258 × 177 × 33
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0…60
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-25…+55
Масса брутто, кг	1.2		1.5
Средний срок службы, лет	12
Среднее время наработки на отказ, часов	50 000

¹Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
²Яркость подсветки может быть изменена программно.
³Имеется возможность реализации нестандартных протоколов.
⁴Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
⁵При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
